Как подготовить помещение для монтажа ДГУ?

20.11.2014

Вы на финишной прямой: поставщик оборудования найден, модель подобрана, договор заключен. Дизельная электростанция отправляется к вам. Осталось только выбрать место, где она будет стоять.

Вот тут-то очень важно не совершить ошибку и не пустить все на самотек. Наспех приспособленный агрегат, может превратиться в перманентную головную боль.

Основные требования к помещениям для электростанций изложены в «Правилах устройства электроустановок», изданных Главгосэнергонадзором России в 2002 году и «Нормах технологического проектирования дизельных электростанций», НТПД-90 (актуальны на момент публикации статьи в 2015 году). Но вам не нужно мучительно разбираться в сухих официальных строчках этих документов. Мы прочитали законы за вас и решили пересказать все понятным языком.


Готовить помещение для дизель-генераторной установки следует с умом. В этом процессе должна быть учтена масса факторов:

  • достаточная вентиляция оборудования,
  • защита от неблагоприятных природных факторов (дождь, снег, лед, ветер, мороз, жара, затопление, прямой солнечный свет),
  • защита от загрязнений, разносимых воздухом (пыль, дым, масляный туман, пары, выхлопной газ),
  • защита от ударов (деревьями, строительными конструкциями, автомобилями, погрузчиками),
  • защита от проникновения персонала, не уполномоченного работать с ДГУ,
  • защита от пожаров.

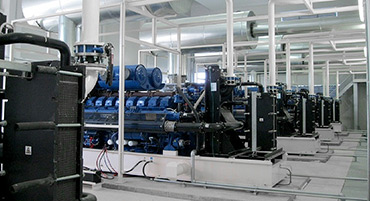

Пространство

Лучше всего расположить дизельную электростанцию в отдельном здании, созданном специально для этой цели. В таком случае будет проще учесть все нормативные требования. Однако способ этот затратный: постройка и оборудование нового здания требует вложений.

Разместить дизель-генератор можно и в уже существующем техническом помещении: подвале, пристройке, мансарде. Конечно, предварительно проверив, соответствует ли оно нормам. Скорее всего, потребуется модификация: создание дополнительных вентиляционных проемов, расширение воздушных трактов, усиление противопожарной безопасности.

Выдержка из правил

Высота машинного зала, в котором планируется установка агрегата, должна составлять не менее 3,6 м.

Минимальные расстояния от стен:

  • до переднего торца агрегата мощностью до 500 кВт — 1м, свыше 500 кВт — 2 м;
  • до заднего торца агрегата — 1,2 м;
  • до обслуживаемой стороны агрегата — 1,5 м;
  • до необслуживаемой стороны агрегата — 1м.

Не важно, установите ли вы ДГУ в новое здание или доработаете существующее. Учтите, что в комнате для электрогенератора всегда:

  • Температура не опускается ниже + 5°C
    В зимние месяцы помещение должно отапливаться.
  • Предусмотрено освещение
    Свет понадобится для обслуживания установки - не важно, искусственный или естественный.
  • Достаточно места вокруг и над электростанцией
    Свободный доступ к установке должен открываться с любой стороны. Это обеспечит должный уровень охлаждения и простор для заправки топливом, смены масла, ремонта. Чтобы еще больше упростить эти процессы, на потолке также рекомендуют установить ручной или электрический тельфер.
  • Входной проем превышает габариты оборудования на 400 мм
    Проверьте, не создают ли ворота препятствий для размещения дизель-генератора.
  • Приняты меры по снижению уровня шума
    Толстые бетонные стены, звукоуловители на вентиляционных решетках, звукоизолирующее покрытие стен делают работу электростанции более тихой.

Преимуществом станет расположение дизельной установки вблизи электрощита. Такая дислокация гарантирует минимальную длину кабелей. А вот от чего стоит расположить электростанцию подальше, так это жилые и общественные здания, склады горючих материалов и легковоспламеняющихся жидкостей. Это необходимо, чтобы не подвергать материалы и людей экологической и пожарной опасности.

Фундамент

Выдержка из правил

Фундамент, на который планируется установить дизельную электростанцию, должен обладать следующими параметрами:

  • толщина - от 150 до 200 мм,
  • ширина и длина - не менее, чем на 150 мм превышают соответствующие размеры генераторного агрегата.

Дизель-генератор всегда поставляется на жесткой раме, которая обеспечивает точную центровку агрегата. Чтобы эту центровку не нарушать, следует установить оборудование на жестком полу, который:

  • Имеет ровную горизонтальную поверхность.
    Подушка из армированного бетона – это лучшее основание для генераторного агрегата.
  • Выдерживает вес модуля
    Фундамент должен выдерживать массу минимум в полтора раза выше, чем масса установки.
  • Препятствует вибрациям
    Чтобы вибрации не передавались на стены и пол здания, можно установить специальную прокладку, которая минимизирует воздействие.

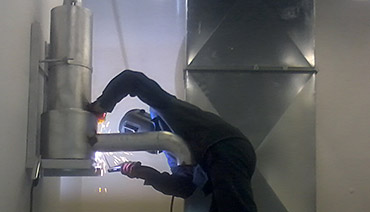

Выхлопная система

Важная составляющая любой дизель-генераторной установки – система отвода выхлопных газов. Вы можете заранее прикинуть место для ее размещения. Не забудьте особенное внимание уделить следующим элементам:

  • Газовыпускная труба
    Используйте металлические трубы толщиной не менее 1,5 мм без сварных швов или с наружными швами. Закладывайте в систему минимум изгибов, а все изгибы направлением 90 градусов составляйте не менее чем из трех секций.
  • Изоляция
    Глушитель и трубопровод должны быть огорожены от возможного контакта с человеком.
  • Отверстие для трубы
    Выхлопная труба должна выходить через стену на улицу, в хорошо проветриваемое место, подальше от впускного воздуховода.
  • Выпускной участок
    На улице высота выхлопной трубы должны составить более 2 метров. Не забудьте защитить ее от воды и снега, обрезав внешний конец трубы под углом 60° к горизонтали.

Вентиляция

Выдержка из правил

Вентиляционные проемы должны быть выполнены на разных сторонах помещения или разнесены на достаточное расстояние:

  • по горизонтали - на 8 м;
  • по вертикали - на 6 м.

Проем для притока воздуха должен находиться в нижней части противоположной радиатору стены. А его площадь - быть в 2 раза больше площади решетки радиатора.

Площадь проема для удаления воздуха должна соответствовать площади решётки радиатора ДГУ.

Принцип работы дизель-генератора требует обеспечить в помещении циркуляцию двух потоков. Во-первых, это приток внутрь свежего охлаждающего воздуха. Во-вторых – отведение за пределы здания горячего воздуха от двигателя. За то, чтобы оба эти потока функционировали как надо, отвечает технологическая вентиляция. Основными ее элементами должны стать:

  • Воздуховоды
    Специальные проемы в стенах для притока воздуха и вытяжки. Они должны быть сконструированы так, чтобы минимизировать противодавление. А снаружи - защищены от дождя и снега козырьками или жалюзи.
  • Клапаны
    При возникновении пожара доступ воздуха в помещение должен быть перекрыт.
  • Вентиляторы
    Чтобы температура воздуха, попадающего в радиатор, не превысила норму во время летней жары, лучше установить вентилятор в вытяжном отверстии.
  • Фильтрующие устройства
    Если всасываемый воздух содержит пыль, добавьте в воздушный тракт фильтрующее устройство.

Безопасность

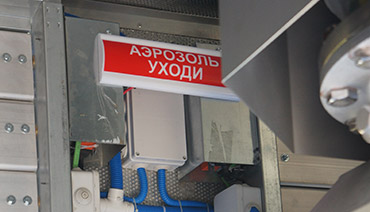

  • Защита от возгорания
    Большую часть требований пожарной безопасности должны выполнить специалисты, устанавливающие оборудование. Это и негорючая теплоизоляция труб, и крепления, учитывающие возможные тепловые расширения. Но кое-что вы можете подготовить заранее. Обязательным условием для помещений с ДГУ является наличие систем охранно-пожарной сигнализации и автоматического пожаротушения (ОПС и АПТ). Хорошо, если они в здании уже существует – в таком случае агрегат будет к ним подключен. В ином случае – их потребуется создать отдельно.
  • Защита от действия электрического тока
    При подготовке помещения для дизельной электростанции необходимо предусмотреть специальные кабельные каналы для укладки силовых кабелей, а также соответствующие отверстия в стенах для ввода кабелей внутрь помещения. Чуть позже, уже во время монтажа электростанции, специалисты обеспечат заземление этих каналов, а также самой генераторной установки.
  • Защита от постороннего вмешательства
    Помещение, в котором вы планируете разместить дизельный агрегат, обязательно должно иметь собственный вход, ограниченный для тех людей, которые не имеют права работать с агрегатом.
  • Защита от воды
    Если пол время от времени бывает мокрым, (например, в котельной) фундамент для электростанции должен быть выше уровня пола. Еще лучше, если в помещении предусмотрен водосборник и система удаления воды.

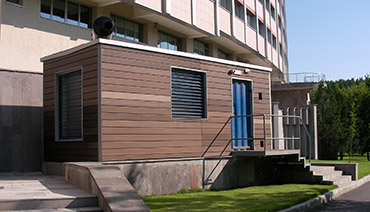

Закрытое исполнение

Серьезно думать о подготовке рабочего места предстоит владельцам дизель-генераторов открытого исполнения. Тот же, кто выбрал электростанцию в контейнере, погодозащитном капоте или в шумозащитном кожухе, заранее позаботился о сохранении оптимальных условий работы оборудования. Системы вентиляции, безопасности, а в некоторых случаях и отопления уже встроены и настроены согласно нормам. Закрытое исполнение сильно упрощает подготовку рабочего пространства для электростанции. Однако и этот процесс имеет ряд нюансов. Обязательно позаботьтесь о них.

  • Выберите место
    Обычно закрытые электростанции устанавливаются на открытом воздухе. В некоторых случаях может потребоваться строительство навеса. Главное условие - жалюзийные решетки агрегата должны располагаться на расстоянии не менее 1,5 м от ближайших построек или прочего оборудования.
  • Подготовьте ровную площадку
    В качестве фундамента подойдут бетонные блоки или дорожные плиты. Главное, чтобы их высота была более 15 см, а площадь соответствовала допустимому давлению на грунт.

Итак, мы поделились с вами общими правилами, позволяющими подготовить помещение или площадку для дизельной электростанции. Однако грамотная установка и ввод ДГУ в работу – это целый перечень работ.

Строительно-монтажные работы:

  • строительство нового или подготовка имеющегося помещения;
  • строительство фундамента;
  • крепление ДГУ на анкеры;
  • устройство техпроемов для системы отвода выхлопных газов и вентиляции, установка жалюзи и защитных устройств;
  • установка дополнительного и сопутствующего оборудования;
  • монтаж выхлопной системы;
  • установка дополнительных топливных емкостей.

Электромонтажные работы:

  • установка всего электрооборудования, включая систему управления, шкаф АВР, переключатели, электроприводы;
  • прокладка, маркировка и подключение кабелей;
  • подключение генераторной установки к электрооборудованию;
  • подключение и проверка заземления.

Пуско-наладочные работы:

  • проверка всех подключение и соединений;
  • заправка генератора рабочими жидкостями;
  • предпусковые испытания и проверки;
  • подключение к сети;
  • проведение комплексных испытаний работы электростанции на разных режимах эксплуатации;
  • проведение необходимых настроек и регулировок;
  • окончательный ввод генератора в промышленную эксплуатацию.

Непосредственную установку агрегата на месте все же стоит доверить специалистам с определенным багажом знаний, квалификацией и пакетом документов-допусков. Только в этом случае вы можете быть уверены, что ничто не будет препятствовать эффективной работе вашего дизель-генератора.
