Защита от осадков
Предохраняет технику от дождя, снега, града, ветра и т.д.

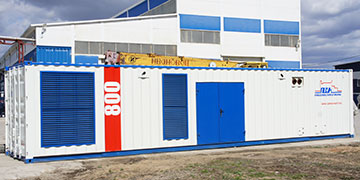

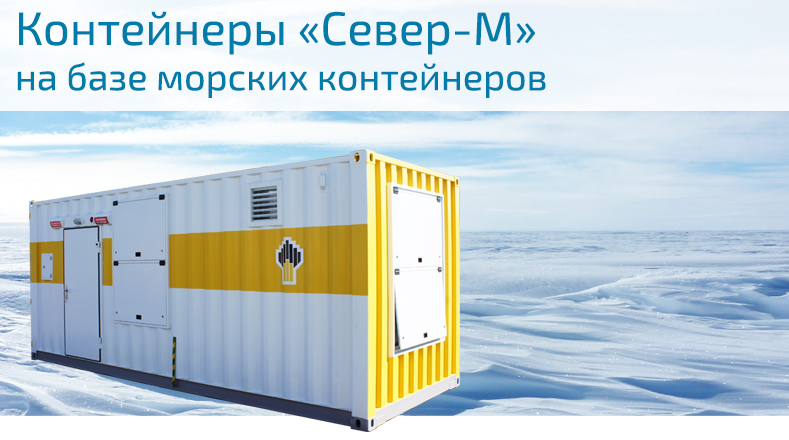

Контейнеры «Север-М» (на базе морских контейнеров)

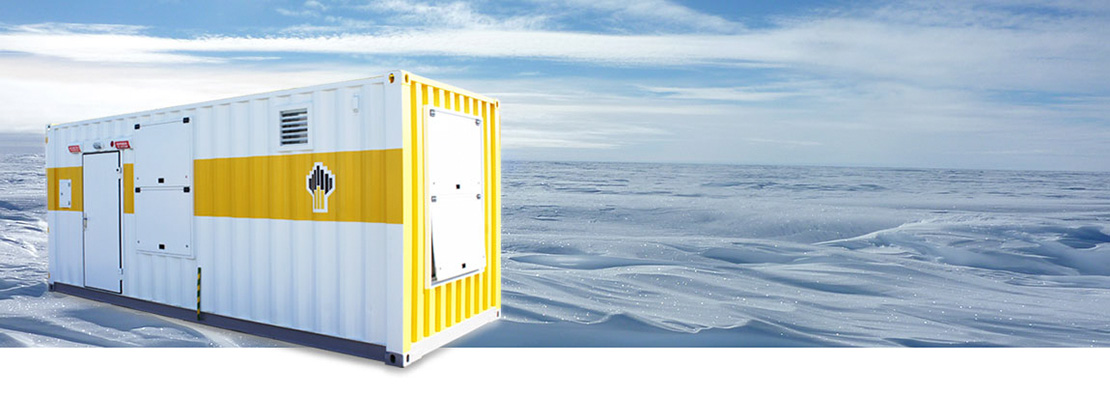

Контейнер «Север-М» производства ПСМ
- Для размещения установок большой мощности
- Выдерживает самые неблагоприятные условия эксплуатации
- Максимально-антивандальный вариант. IV класс устойчивости к взлому.
Защита от осадков
Защита от шума
Позволяет устанавливать оборудование в городской черте
Защита от холода
Эксплуатация оборудования при температурах от -60° до +45° C
Защита от взлома
Предотвращает доступ посторонних лиц к технике
Пожарная безопасность
Имеет в составе систему пожаротушения и сигнализации
Упрощенный монтаж на месте
Не требует подготовки помещения для дизельного оборудования
Удобный
сервис
Свободное пространство внутри контейнера для сервисных инженеров
Контейнеры сертифицированы
Контейнеры «Север-М» имеют сертификат соответствия
Презентация: Контейнер «Север-М». Сделано в ПСМ
Модельный ряд
| Модель | Габариты транспортные, Д×Ш×В, мм |
Габариты внутренние при стандартном утеплении, Д×Ш×В, мм |
Вес, кг |
|---|---|---|---|
| 20-футовый, типоразмер 1СС | 6058×2438×2591 | 5762×2208×2345 | 4270 |
| 20-футовый, типоразмер 1ССС | 6058×2438×2895 | 5762×2208×2636 | 4370 |
| 40-футовый, типоразмер 1АА | 12192×2438×2591 | 12029×2208×2345 | 6750 |
| 40-футовый, типоразмер 1ААА | 12192×2438×2895 | 12029×2208×2636 | 7000 |

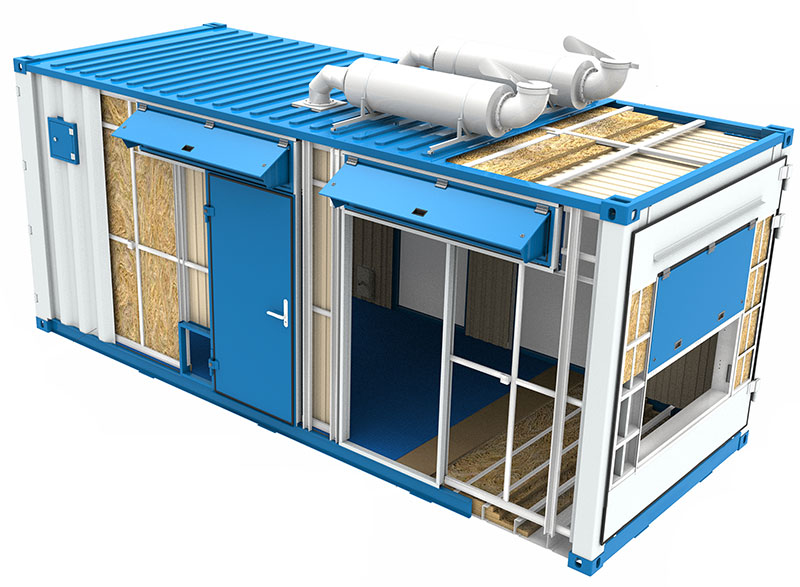

Конструкция контейнеров ПСМ
Полная антикоррозийная
защита
защита
- Все металлические поверхности (включая сам морской контейнер) покрыты лакокрасочным слоем толщиной не менее 80 микрон. Элементы полностью защищены от воздействия влаги. Толщина слоя проверяется специальными приборами.
- Окраска производится с помощью краскопультов в окрасочно-сушильной камере Colortech, снабженной несколькими уровнями освещения. Оборудование гарантирует отсутствие неравномерностей и подтеков.
- Использован двухкомпонентный быстросохнущий антикоррозионный фасфатирующий грунт. Марка покрытия выбрана среди других после нескольких экспериментов. Гарантирует не менее 15 лет службы.
- Оцинкованные уголки по всему периметру внутри контейнера не подвержены коррозии.
- Для предотвращения проникновения влаги по верху, в основании, в направляющих, во всех стыках каркаса используется герметик. Он гидроизолирует мельчайшие зазоры, уплотняет соединения свариваемых мест.
- Прочную и эластичную оболочку cоздаёт полиуретановая уплотняющая масса NOVOL. Она не сморщивается и не трескается, обладает очень хорошей адгезией (сцеплением с поверхностью), устойчива к воздействию воды и атмосферных явлений, к воздействию ультрафиолетовых лучей.
Технологические лючки
- Снабжены уплотнительной резинкой, что позволяет сохранить герметичность и теплоизолированность контейнера.
- Кабельный лючок с текстолитовой пластиной обеспечивает удобный ввод кабелей любого сечения.
- Лючок пожарного извещателя, углубленный в пространство контейнера. Не нарушает внешние габариты, облегчает транспортировку и размещение на местности и препятствует несанкционированному доступу.
- Лючок для закачки ГСМ, снабженный быстроразъемным соединением. Дает возможность дозаправки из внешнего источника вручную или с помощью топливозаправщика. Обеспечивает легкую стыковку магистрали.
Базовый контейнер
Компания ПСМ использует новые, не бывшие в употреблении 20 и 40 футовые морские контейнеры.
- Сохраняются первозданный вид и свойства, заложенные производителем. Конструкция не ослаблена ржавчиной, следами от креплений и переделками. Не нарушены габариты. Новый контейнер 100% герметичный, водо- и ветронепроницаемый
- Произведены на автоматизированной площадке компании СIMС (China International Marine Containers), которая изготавливает по 2,5 миллиона контейнеров в год.
- 100% соответствуют международным стандартам: ISO, TIR конвенции (для перевозки автотранспортом), UIC кодам 592-1 (для перевозки по ж/д).
Герметичный пол
- Нижняя обшивка основания поднята на 20 мм и исключает прямой контакт с землей. Приподнятое основание улучшает теплотехнические характеристики, защищает от коррозии, продлевает срок службы. Функция актуальна при установке на грунт.
- Обшивка стальным листом с ромбическим или чечевичным рифлением толщиной 3 мм обеспечивает жесткость и защищает от скольжения.

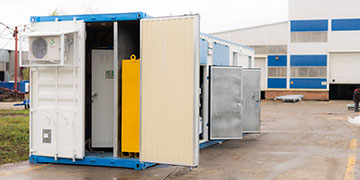

Двери и торцевые ворота

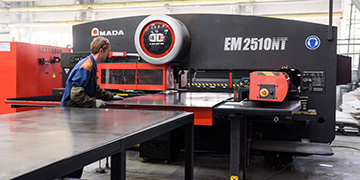

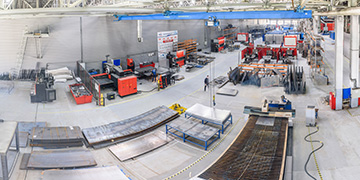

Изготавливаются на собственном производстве ПСМ.
- Установлены теплоизоляционные маты толщиной 50 мм. Они сохраняют герметичность и теплоизолированность контейнера и увеличивают шумозащиту.
- Пароизоляционная пленка препятствует выпадению и впитыванию конденсата при открывании-закрывании двери в холод.
- Двойной уплотнитель: снаружи и внутри. Позволяет двери плотно закрываться, не нарушая микроклимат внутри контейнера.
- Двери не нарушают геометрию стены
- Позволяют персоналу с комфортом заходить в контейнер
- Соответствуют требованиям пожарной безопасности
- Дополнительные торцевые ворота обеспечивают возможность монтажа и демонтажа оборудования без разбора контейнера и упрощают ремонт техники.
Усиленный каркас
В каркас вертикально и горизонтально монтируются дополнительные швеллеры. Это усиливает прочность контейнера.
Такелажные отверстия
Верхние и нижние такелажные отверстия позволяют осуществлять верхнюю погрузку краном и перемещать контейнер на ж/д платформах.
Стены и потолок
- Обрешетка выполнена профильной трубой 40х20. Это добавляет конструкции жесткости. Квадратное сечение имеет четыре опорные стороны и выдерживает на 25% больше нагрузки, чем Н–образное.
- Обрешетка спроектирована с уменьшенным шагом, выполняется с наименьшим количеством соприкосновений с внешней стеной контейнера. Это позволяет свести к минимуму образование «мостиков холода», промерзание контейнера, нарастание инея и льда. Значительно улучшает теплотехнические характеристики контейнера (контейнер не промерзает, внутри не образуется иней, снаружи не образуется лед).
- Теплоизоляционные маты толщиной до 200 мм сохраняют теплоизолированность контейнера и увеличивают шумозащиту.
- Обшивка оцинкованным профилированным листом С8 добавляет износоустойчивость, защищает стены от механических повреждений и ржавчины, несет на себе эстетическую нагрузку.
- Внутренние проходки позволяют врезать в стены кабели, трубы и элементы оборудования, не нарушая целостность и прочность контейнера.
- Толщина применяемого нами металла для стен морского контейнера - 2мм, толщина стен - 50 мм (без учета глубины волны профлиста и глубины волны стен контейнера), толщина потолка - 100мм, пола - 150 мм.
Защитные козырьки
Обеспечивают сохранность приборов при транспортировке и защищают их от влаги.
Вентиляционные окна
- В закрытом состоянии – не пропускают влагу внутрь контейнера, сохраняют тепло.
- В открытом состоянии - создают идеальные условия для работы двигателя. Обеспечивают объем приточного воздуха в 1,5 раза больше чем выпускного.
- Амортизаторы фиксируют открытое окно в определенном положении. При закрывании дают плавное замедление.
- Эргономичные ручки с запорным механизмом обеспечивают удобство в эксплуатации и предотвращают сдвигание фурнитуры окна снаружи.

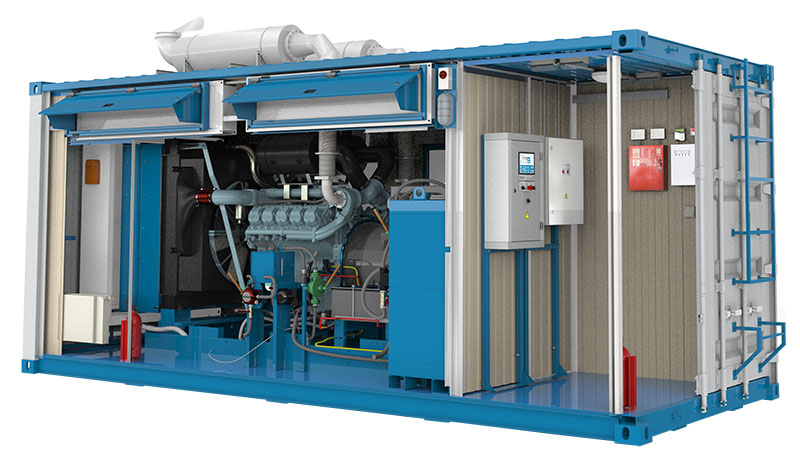

Внутренние системы контейнеров ПСМ
Система газовыхлопа
Обеспечивает выпуск отработавших газов.
Система вентиляции и
отопления
отопления
Система вентиляции обеспечивает выдув горячего воздуха наружу, охлаждение радиатора двигателя, забор наружного воздуха для работы и охлаждения двигателя.
Система отопления создает идеальные условия для функционирования оборудования и работы обслуживающего персонала в холодное время года.
Система освещения
Освещает узлы и агрегаты установки, пульты управления, проходы, территорию перед входом. Обеспечивает предписанную освещённость на рабочих местах для постоянного режима работы.
Система пожарной
безопасности
безопасности
Системы контейнера обнаружат пожар, выдадут команды на останов оборудования, оповестят о возгорании и запустят тушение.
Пожаробезопасность конструкции
- Класс конструктивной пожарной опасности C0. Все материалы негорючие и не участвуют в распространении пожара.
- 3-я степень огнестойкости. Стены и несущие конструкции обеспечивают целостность блок-контейнера и предотвращают распространение огня в течении 45 мин горения.
Эвакуационные выходы
- Изнутри отделаны стекломагниевым листом. Материал не подвергается горению, не деформируется, а значит, сохраняет работоспособность дверей при пожаре.
- Размеры дверей соответствуют нормам, для безопасной эвакуации людей. Выполнены в соответствии со сводом правил пожарной безопасности.
Лицензия на проектирование и монтаж пожарной системы
ПСМ выполняет работы в полном соответствии с руководящими документами (СП, ГОСТ, ОТТ) и законодательством РФ. Мы располагаем всеми разрешительными документами и сами несем ответственность за противопожарную безопасность контейнера.
Охранная система
Необходима для обнаружения несанкционированного проникновения и оповещения владельцев.
Взломостойкость конструкции
IV класс устойчивости к взлому
120 единиц сопротивления до частичного доступа. 180 единиц сопротивления до полного доступа. Единица сопротивления - условное численное значение устойчивости контейнера к взлому при использовании инструмента в течение одной минуты. Чем больше единиц сопротивления, тем дольше происходит взлом.
Система
электробезопасности
электробезопасности
Обеспечивает защиту оборудования и людей от воздействия токов. Это обеспечивается системой заземления, экранами на токоведущих частях, устройством отключения.
Комплектация контейнеров 1 и 2 степени автоматизации
1 степень автоматизации
(Неавтоматизированный) 1 степень автоматизации
(Неавтоматизированный)
(Неавтоматизированный) 1 степень автоматизации
(Неавтоматизированный)
Внутренними системами контейнера управляет оператор
2 степень автоматизации
(Автоматизированный) 2 степень автоматизации
(Автоматизированный)
(Автоматизированный) 2 степень автоматизации
(Автоматизированный)
Внутренние системы контейнера контролирует автоматическая система управления. Она следит за оптимальным микро-климатом контейнера и поддерживает дизельный двигатель в режиме «горячего резерва» для мгновенного старта.
Внимание! Для работы автоматизированного контейнера требуется сеть 220В.
Внимание! Для работы автоматизированного контейнера требуется сеть 220В.
Система вентиляции и отопления
Окна с амортизаторами
Фиксируют открытое окно в определенном положении. При закрывании дают плавное замедление.
Выдув горячего воздуха и поступление прохладного происходит с помощью конвекции.
Решетки (жалюзи)
Необходимы для организации вентиляции внутри контейнера в автоматическом режиме в зависимости от режима работы двигателя и температуры воздуха.
- Защищают от попадания осадков при боковом дожде.
- Исключают дополнительное сопротивление воздуха.
- Антивандальное исполнение 3 класса. Через решетки невозможно проникнуть внутрь контейнера.
Электроприводы жалюзи
Швейцарские электроприводы Bellimo точно управляют движением клапанов, регулируют поток воздуха, поступающий внутрь контейнера соответственно рабочему режиму оборудования.
Для вентиляции обесточенного контейнера предусмотрен дублирующий ручной привод. Позволяет открыть каждый клапан в отдельности и зафиксировать положение. При снятии фиксатора клапан закроется под действием пружины.
Термодатчики
Обеспечивают автоматический контроль за температурой внутри контейнера и температурой жалюзийных лопаток. Сигнализируют о приближении критических температурных меток.
Электроконвекторы
Интенсивно обогревают пространство, создавая идеальные условия для функционирования оборудования и работы обслуживающего персонала.
Опция
Система газовыхлопа
Защитный кожух глушителя
- Безопасность: защищает глушитель от попадания влаги.
- Эстетика: внешне труба выглядит более аккуратно.
Система подвеса глушителя
Глушитель крепится на подвесах, не нарушающих целостность крыши.
Гарантирует полную герметичность и водонепроницаемость контейнера.
Термоизоляция выхлопных труб
Фиксация выхлопных труб
Система освещения

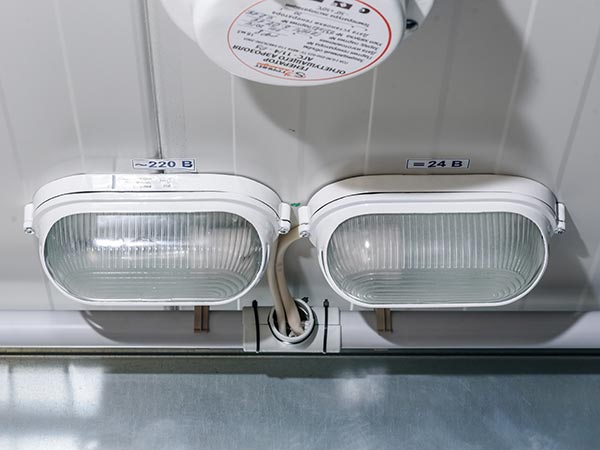

Внутреннее освещение 24В
Питается от аккумуляторных батарей.
Для неавтоматизированного контейнера является основным освещением, для автоматизированного - аварийным при отсутствии сети 220В.
Необходимо для продолжения работы при невозможности использовать основное освещение. Освещает узлы и агрегаты установки, пульты управления, входную дверь. Обеспечивает предписанную в люксах освещённость на рабочих местах для аварийного режима. Удовлетворяет требованиям руководящих документов.
Внутреннее освещение 220В
Питается от сети переменного тока 220В.
Освещает узлы и агрегаты установки, пульты управления, проходы. Обеспечивает предписанную освещённость на рабочих местах для постоянного режима работы. Удовлетворяет требованиям руководящих документов.
Опция
Наружное освещение 24В
Питается от аккумуляторных батарей (24В).
Система пожарной безопасности
Ручные углекислотные огнетушители
Опция
Опция
Тепловые пожарные извещатели
Обнаруживают возгорание по увеличению температуры. Постоянно измеряют температуру внутри контейнера и при достижении порогового значения передают сигнал на приемно-контрольный прибор.
Ручной пожарный извещатель
- Углубленный лючок не нарушает внешние габариты. Облегчает транспортировку и размещение на местности.
- Препятствует несанкционированному доступу.
Звуковое оповещение
Сирена информирует персонал о необходимости срочно покинуть контейнер.
Визуальное оповещение, табличка «Выход»
Световое оповещение «Порошок! уходи!», «Порошок! не входи!»
Информируют персонал о необходимости срочно покинуть контейнер, указывают положение эвакуационных выходов. Предупреждают о включении системы пожаротушения.
Световой оповещатель «Автоматика отключена»
Модули порошкового огнетушения
Приступает к тушению пожара через 60 секунд после срабатывания датчика возгорания. Интенсивно борется с возгоранием огнетушащим порошковым составом.
Ручной запуск снаружи контейнера
- Позволяет запускать систему автоматического пожаротушения снаружи контейнера
- Обеспечивает безопасный доступ оператора к охранно-пожарным системам
- Дает доступ к системе управления пожаротушением ограниченному кругу лиц, владеющему ключами
- Выдерживает время для эвакуации
Аварийный останов оборудования
Прибор приёмно-контрольный Bolid или Rubezh
Опция
Система электробезопасности
Заземление

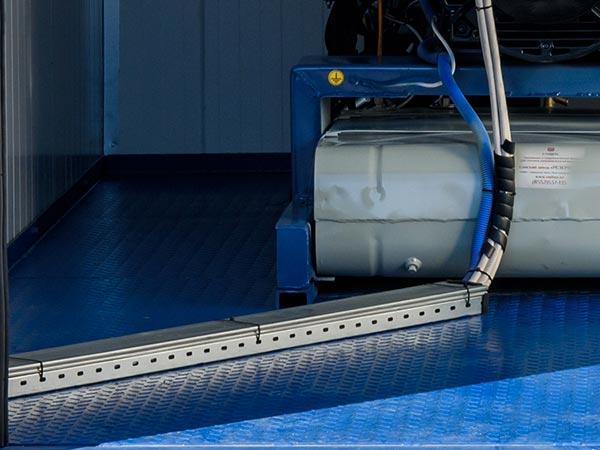

Все приборы заземлены на одну общую шину. Это обеспечивает защиту оборудования, а также защиту людей от воздействия токов, возникающих при поломках, неправильной эксплуатации техники и при разрядах молний.
Точки для монтажа вертикальных заземлителей предусмотрены во всех четырех углах основания, что упрощает монтаж контура заземления.
Защитные экраны на токоведущих частях
Установлены на всех элементах, находящихся под напряжением.
Защищают персонал от удара током.
Маркировка токоведущих частей
Предупреждает о наличии оборудования и систем, находящихся под напряжением.
Охранная система
Запорные механизмы на дверях, окнах, лючках
Магнитоконтактные датчики Геркон на дверях и лючках
Контроль безопасности. Реагируют на несанкционированное вскрытие дверей.
Опция
Индивидуальные ключи Touch Memory
Позволяют отслеживать, кто и когда заходил в контейнер, открывал пульты управления или лючки.
Опция
Прибор приёмно-контрольный Bolid или Rubezh
Система объединена в единый комплекс с пожаротушением – таким тандемом удобно управлять.
- Контролирует состояние шлейфов пожарной сигнализации, датчиков ручного пуска, выходы огнетушащего вещества, исправность оборудования установки пожаротушения.
- При срабатывании двух пожарных извещателей: автоматически останавливает двигатель и закрывает вентиляционную систему, дает сигнал на запуск автоматической системы пожаротушения, включает звуковое и световое пожарное оповещение (сирена, световые табло).
- Надежен. Имеет резервное электропитание от встроенных аккумуляторных батарей.
- Сертифицирован на подачу сигнала средствам пожаротушения.
- Контролирует датчики состояния дверей, исправность шлейфов охранной сигнализации.
- Реагирует на взлом и блокировку дверей: включает звуковой сигнализатор.
- Дает возможность составить временной график доступа.
Опция
Каркас
Опция
Наружная и внутренняя маркировка
Специальные пиктограммы указывают центр тяжести, точки погрузки, предназначение лючков, информируют о безопасности.
Символьная система позволяет легко ориентироваться в рабочих системах контейнера, быстро выполнять операции перегрузки, установки. Принята всеми мировыми производителями.
Съемные выступающие части
Глушитель и выступающие части (козырьки и т.п.) фиксируются внутри контейнера во время транспортировки
Лючок для закачки ГСМ, снабженный быстроразъемным соединением
- Дает возможность дозаправки из внешнего источника вручную или с помощью топливозаправщика.
- Обеспечивает легкую стыковку магистрали.
Опция
Опция
Система управления
Щит собственных нужд
Необходим для управления системами контроля температуры и вентиляции контейнера
Опция
Документация
Руководство по эксплуатации
Сертификаты на все комплектующие и материалы
Опции контейнера
Передвижное исполнение
Полозья и сани
Для перемещения волоком по пересеченной местности
Автомобильные и тракторные прицепы
Для перемещения за автомобилем или трактором по дорогам общего пользования
Самоходное автомобильное шасси
Для перемещения своим ходом по дорогам общего пользования
Сани, полозья и прицепы отсоединяются и могут транспортироваться отдельно. Для крепления на тягач или ж/д платформу в основании контейнера предусмотрены отверстия для растяжек.
Передвижное исполнение упрощает установку контейнера на месте эксплуатации.
Внутренние системы
Каркас
- Дополнительные проемы (двери, окна, вентиляционные отверстия, лючки и др.) Фото
- Перегородки для разделения контейнера на несколько отсеков Фото
- Сетки от насекомых и грызунов
- Маркизы от обильных осадков Фото
- Герметичный кабельный ввод Roxtec Фото
- Специальная окраска и размещение логотипа заказчика Фото
- Обшивка оцинкованным перфорированным профлистом Rv 5-8 для снижения уровня шума
Климат-контроль
- Теплый пол Фото
- Дизельная печь
- Отопительно-вентиляционная установка типа ОВ Фото
- Система кондиционирования Фото
- Адаптация к работе при температуре
до -60°C
Система газовыхлопа
- Установка глушителя внутри контейнера для дополнительной шумоизоляции Фото
Топливная система
- Дополнительный топливный бак объемом 800-3000 л внутри контейнера Фото
- Внешний резервуар для топлива Фото
- Лоток для слива топлива
- Герметичный дыхательный клапан с огнепреградителем для защиты топливного бака и вывода паров из бака за пределы контейнера
- Система дозаправки масла
- Система заправки топлива в автоматическом режиме
Система вентиляции
- Канальный вентилятор для очистки воздуха от токсичных продуктов сгорания Фото
- Вытяжной зонт над двигателем
- Запуск системы вентиляции снаружи контейнера для очистки воздуха перед входом
- Датчики загазованности Фото
- Датчики паров дизельного топлива
- Комплект шумоподавляющих решеток и коробов лабиринтного исполнения
Система освещения
- Энергосберегающие лампы: светодиодные, люминисцентные или LED Фото
- Внешний прожектор
- Дополнительное освещение шкафа управления
- Датчик освещенности: фото-реле
Система пожарной безопасности
- Газовая система пожаротушения Фото
- Аэрозольная система пожаротушения Фото
- 2-я степень огнестойкости: выдерживают 90 минут горения
- Извещатели пламени
- Дымовые извещатели
- Дистанционный ручной запуск с диспетчерского пункта
- Программное обеспечение С2000-М для диспетчера
Охранная система
- Радиоволновые датчики движения
- Инфракрасные датчики движения
- Оборудование для передачи информации по беспроводному каналу (радио или GSM).
Система управления контейнером
- Дистанционный контроль с удаленного диспетчерского пункта
Как мы производим контейнеры
Для производства контейнеров «Север-М» компания ПСМ использует стандартные морские 20 и 40-футовые контейнеры. Заказывая новые контейнеры ведущего мирового производителя CIMC (China International Marine Containers), наши инженеры вносят в них конструктивные изменения, оснащают дополнительными опциями и системой управления.
Компания ПСМ устанавливает в контейнеры «Север-М» дизельные генераторы и насосные агрегаты. Контейнеры полностью удовлетворяют требованиям безопасности, удобства, звуко- и теплоизоляции, предъявляемым к размещению дизельной техники.
Производственная площадка ПСМ оснащена самым современным оборудованием, которое гарантирует качество обработки металла. Все операции осуществляются на станках с ЧПУ - японских высокоточных станках AMADA - координатно-револьверный пресс, листогиб, гильотинные ножницы, аппарат плазменной резки Durma. Сварные швы от окалины очищаются на автомате Fladder (Дания).
Контейнеры зарекомендовали себя во всех отраслях, они служат на нефтегазовых месторождениях Крайнего Севера, в жарких степях Казахстана.
← Все варианты исполнения
