Дизельный генератор АД-315 ЯМЗ (315 кВт)

Двигатель
ЯМЗ
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
315 кВт / 394 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
346 кВт / 471 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии АД-315 (ЯМЗ-8503.10) мощностью 315 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции АД-315 (ЯМЗ-8503.10) применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции АД-315 (ЯМЗ-8503.10) мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия АД «Буран»
от 12 до 400 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Основные характеристики
Основная мощность 315 кВт / 394 кВА
Резервная мощность 346 кВт / 471 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 35 000
Расход топлива, л/ч
- при 75% нагрузки 69.1
- при 100% нагрузки 91
Двигатель
Модель двигателя ЯМЗ 8503.10
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 140
Ход поршня, мм 140
Рабочий объем, л 25.86
Степень сжатия 15.2:1
Система аварийного останова двигателя 2 заслонки, с дистанционным (кнопка на панели управления) и ручным (кнопка на приводе заслонки) управлением, установлены между ОНВ и впускными коллекторами правого и левого цилиндров
Заслонка аварийного останова
Генератор
Модель генератора Marelli Motori MJB 315 MA4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford HC444F
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 570
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливная система
Топливный бак, л 800
Для АД-315 (ЯМЗ-8503.10) в шумозащитном кожухе размер бака увеличен до 1000 л, время автономной работы при 75% мощности - 14.5ч, при 100% мощности - 11ч
Расход топлива, л/ч
- при 75% нагрузки 69.1
- при 100% нагрузки 91
Время автономной работы при 75% мощности, ч. 11.6
Время автономной работы при 100% мощности, ч. 8.8
Топливные фильтры
- грубой очистки отстойник - 2 шт.
- тонкой очистки с двумя сменными бумажными фильтрующими элементами

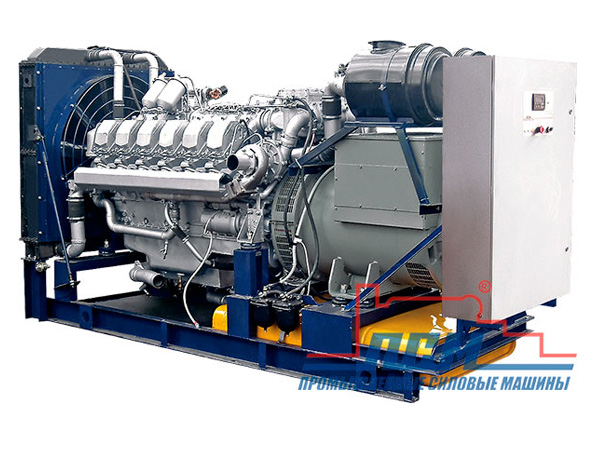

Открытое исполнение

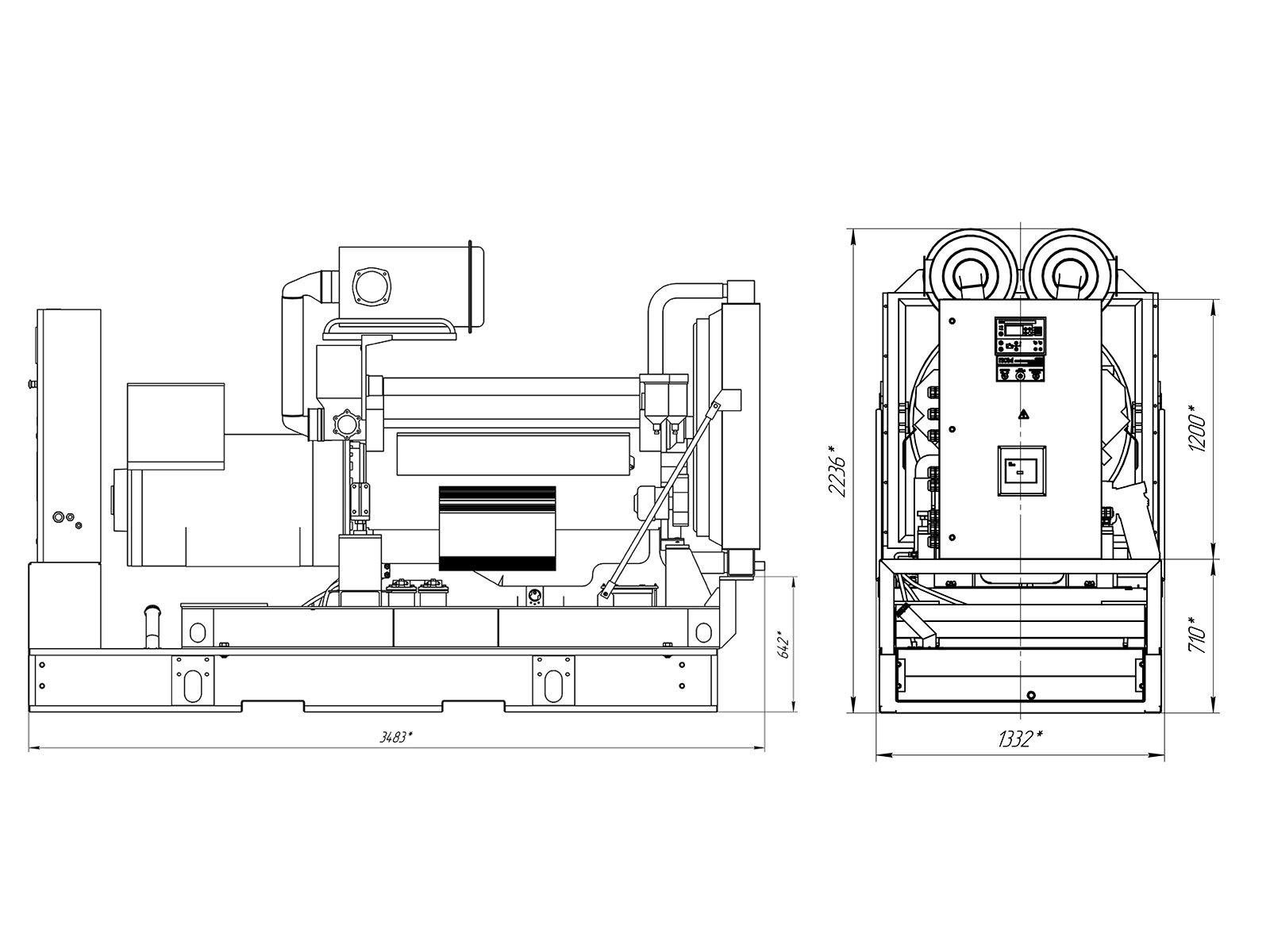

Габаритные размеры (Д×Ш×В), мм 3483×1332×2236
Вес, кг 4030
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости, рассчитана на всесезонное применение низкозамерзающих жидкостей
Объем системы охлаждения, л 52
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, модель 6582.3701, 2кВт
Пусковое устройство электрический стартер, номинальное напряжение 24 В
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Масляная система
Объем системы смазки, л 65
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами

Автоматический запуск

Со встроенным шкафом АВР

Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

С внешним шкафом АВР

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 300×750×1200

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы
Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в капоте указан справочно, полный вес зависит от набора дополнительного оборудования 4547 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3592×1678×2850 мм

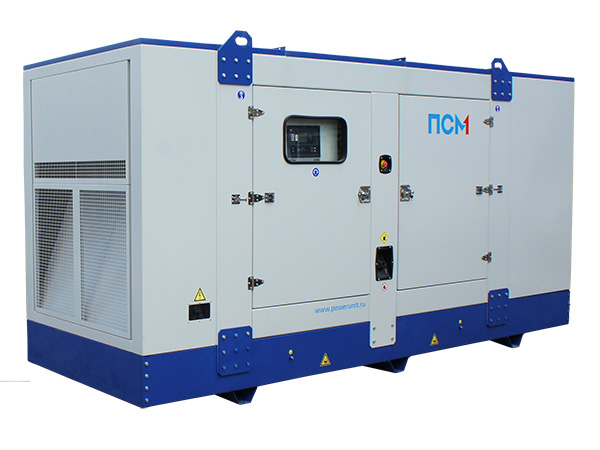

Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 6200 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 5000×1940×2675 мм
Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 6330 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 5330×2410×2780 мм
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 8350 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

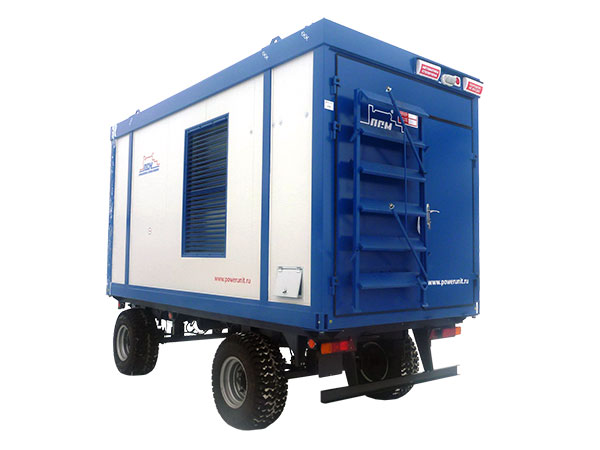

Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ПСМ АД-315 (ЯМЗ-8503.10)
Серия АД «Буран»
ПСМ АД-315 (ЯМЗ-240НМ2)
Серия АД «Буран»
ПСМ АД-315 (ТМЗ)
Серия АД «Буран»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 315 кВт / 394 кВА 315 кВт / 394 кВА 315 кВт / 394 кВА
Резервная мощность 346 кВт / 471 кВА 346 кВт / 471 кВА 346 кВт / 471 кВА
Частота тока, Гц 50 50 50
Напряжение, В 400 400 400
Ресурс до капитального ремонта, м.ч. 35 000 35 000 35 000
Расход топлива, л/ч
- при 75% нагрузки 69.1 69.8 63.2
- при 100% нагрузки 91 90.6 85.4
Двигатель
Модель двигателя ЯМЗ 8503.10 ЯМЗ 240НМ2 ТМЗ 8525.10
Частота вращения вала двигателя, об/мин 1500 1500 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VT
12-цилиндровый V-образный с турбонаддувом
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 140 130 140
Ход поршня, мм 140 140 140
Рабочий объем, л 25.86 22.3 17.24
Степень сжатия 15.2:1 15.2:1 15.5:1
Система аварийного останова двигателя 2 заслонки, с дистанционным (кнопка на панели управления) и ручным (кнопка на приводе заслонки) управлением, установлены между ОНВ и впускными коллекторами правого и левого цилиндров двигатель может быть оборудован механизмом аварийного останова с исполнительным устройством, перекрывающим впускной тракт двигателя
Заслонка аварийного останова есть нет есть
Генератор
Базовая модель генератора Marelli Motori MJB 315 MA4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Stamford HC444F
Marelli Motori MJB 315 MA4 Stamford S4L1D-F41
Напряжение, В 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8
Номинальный ток, А 570 570 570
Класс изоляции H H H
Степень защиты IP23 IP23 IP23
Регулятор напряжения (AVR) M31FA600A M31FA600A AS440
Система охлаждения
Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости, рассчитана на всесезонное применение низкозамерзающих жидкостей
Объем системы охлаждения, л 52
без заправочного объёма радиатора
35
без заправочного объёма радиатора
30
без заправочного объёма радиатора
Охладитель наддувочного воздуха да да
Крыльчатка вентилятора толкающего типа есть есть есть
Радиатор жидкостный есть есть есть
Система электрооборудования
Зарядный генератор переменного тока, модель 6582.3701, 2кВт модели 63,3701, 28В, 150А переменного тока, номинальное напряжение 28 В, максимальный ток 80 А, модели 4001.3771-42
Пусковое устройство электрический стартер, номинальное напряжение 24 В электрический стартер типа 25,3708-01 электрический стартер с муфтой свободного хода, модели 2501.3708-21
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 800
Для АД-315 (ЯМЗ-8503.10) в шумозащитном кожухе размер бака увеличен до 1000 л, время автономной работы при 75% мощности - 14.5ч, при 100% мощности - 11ч
600 600
Расход топлива, л/ч
- при 75% нагрузки 69.1 69.8 63.2
- при 100% нагрузки 91 90.6 85.4
Время автономной работы при 75% мощности, ч. 11.6 8.6 9.5
Время автономной работы при 100% мощности, ч. 8.8 6.6 7
Топливные фильтры
- грубой очистки отстойник - 2 шт. с двумя сменными фильтрующими элементами из хлопчатобумажной ровницы отстойник - 2шт.
- тонкой очистки с двумя сменными бумажными фильтрующими элементами с двумя сменными фильтрами с двумя сменными фильтрующими элементами из фильтрованной бумаги
Масляная система
Объем системы смазки, л 65 39 33
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 3483×1332×2236 3863×1310×1850 3070×1280×2050
Вес, кг 4030 3850
Указанный вес соответствует массе сухого электроагрегата
3600
Указанный вес соответствует массе сухого электроагрегата

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя315С-Т400-1РГ
Варианты обозначения агрегата: АДРя315С-Т400-1Р, АД 315 квт ЯМЗ, АД315С-Т400-1Р, АД315-Т400, АД 315 т400, АД-315, ЭД-315-Т400, ад 315 т 400, ДЭС 315, ДЭС ад 315, ад-315с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя315С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

Дизель генераторы АД-315 ЯМЗ

ДЭС серии «Буран» мощностью 315 кВт востребованы на объектах, значительно удаленных от линии электропередач – нефтегазовых месторождениях, золотых приисках. Резервные ДГУ страхуют энергоснабжение котельных, агрохолдингов, городских объектов.

Свяжитесь с менеджерами ПСМ по телефону или оставьте контактную информацию на сайте. Специалисты подберут комплектацию электростанции, отвечающую задачам, вашим пожеланиям по функционалу, варианту исполнения, бюджету.

Преимущества ДГУ АД 315:

  • Надежный двигатель. Агрегаты серии «Буран» комплектуются двигателем ЯМЗ. Ярославский мотор вынослив. Он бесперебойно работает при низких температурах, отсутствии чистого горючего.
  • Широкая линейка исполнения. Станции монтируются в погодозащитный капот, шумозащитный кожух, утепленный контейнер «Север» или «Север-М». При выборе пакетирования мы опираемся на условия эксплуатации ДГУ.
  • Удобная доставка. Мы доставляем дизельный агрегат в Москву, любой регион России и СНГ. Организацию доставки, подготовку транспортной документации мы берем на себя.
  • Собственный сервисный оператор. Специалисты нашего сервисного партнера - компании Volga Nord выполнят необходимые операции по обслуживаю станций: пусконаладку, техобслуживание, диагностику, модернизацию.
!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
