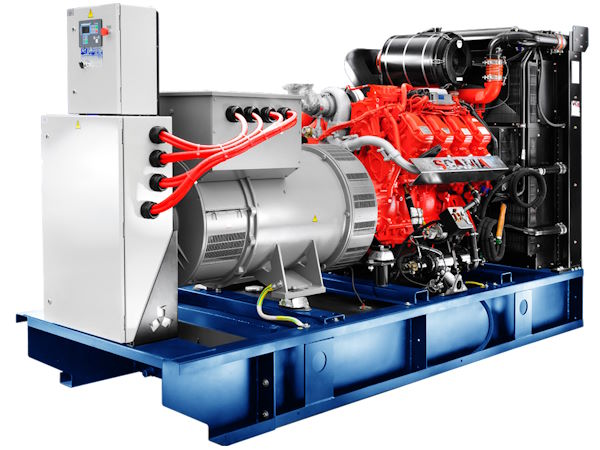

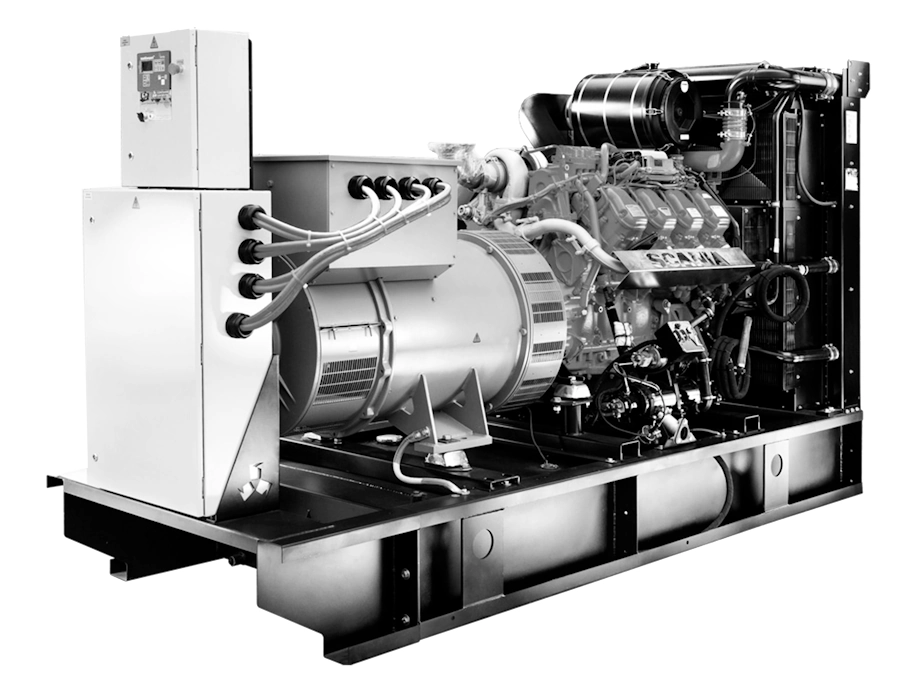

Дизельный генератор ADS-560 Scania (560 кВт)
еще станций
Scania DC16 078A
Дизельные генераторы (электростанции) производства ПСМ серии ADS-560 мощностью 560 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADS-560 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.
К электростанции ADS-560 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Высокая производительность и экономичность
- Небольшой расход топлива
- Безотказность в работе даже при жестких эксплуатационных условиях
Основная мощность | 560 кВт / 700 кВА |
Резервная мощность | 616 кВт / 770 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 100.3 |
- при 100% нагрузки | 134.3 |
Модель двигателя | Scania DC16 078A (0243) |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 130 |
Ход поршня, мм | 154 |
Рабочий объем, л | 16.4 |
Степень сжатия | 16.7:1 |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 100.3 |
- при 100% нагрузки | 134.3 |
Время автономной работы при 75% мощности, ч. | 10 |
Время автономной работы при 100% мощности, ч. | 7.4 |
Топливные фильтры | |
- грубой очистки | с влагоотделителем 5 микрон |
- тонкой очистки | 2 топливных фильтра 3 микрона |
Система топливоподачи | прямой впрыск, топливная система аккумуляторного типа Scania XPI (Common Rail) с электронным управлением |
Объем системы смазки, л | 48 |
Габаритные размеры (Д×Ш×В), мм | 3400×1400×2200 |
Вес, кг | 4470 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Система охлаждения | жидкостная |
Объем системы охлаждения, л | 68 |
Зарядный генератор | 100 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м

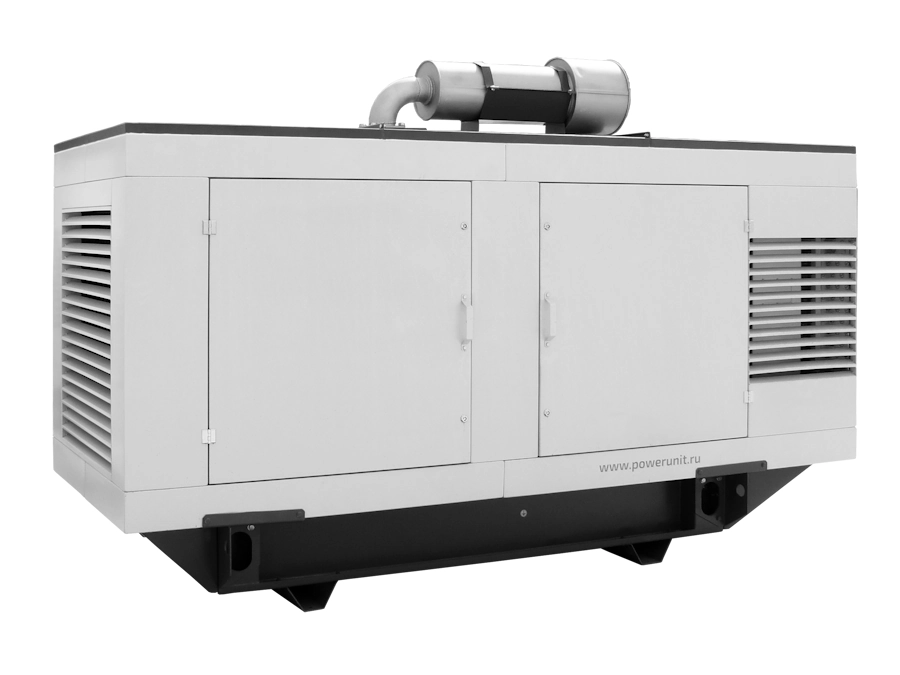

Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора

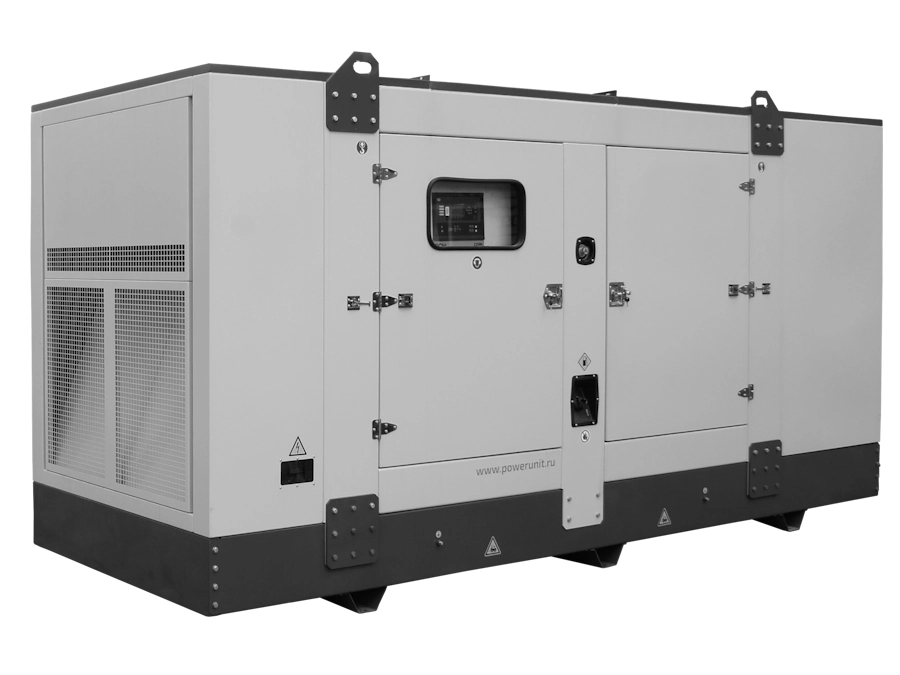

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха

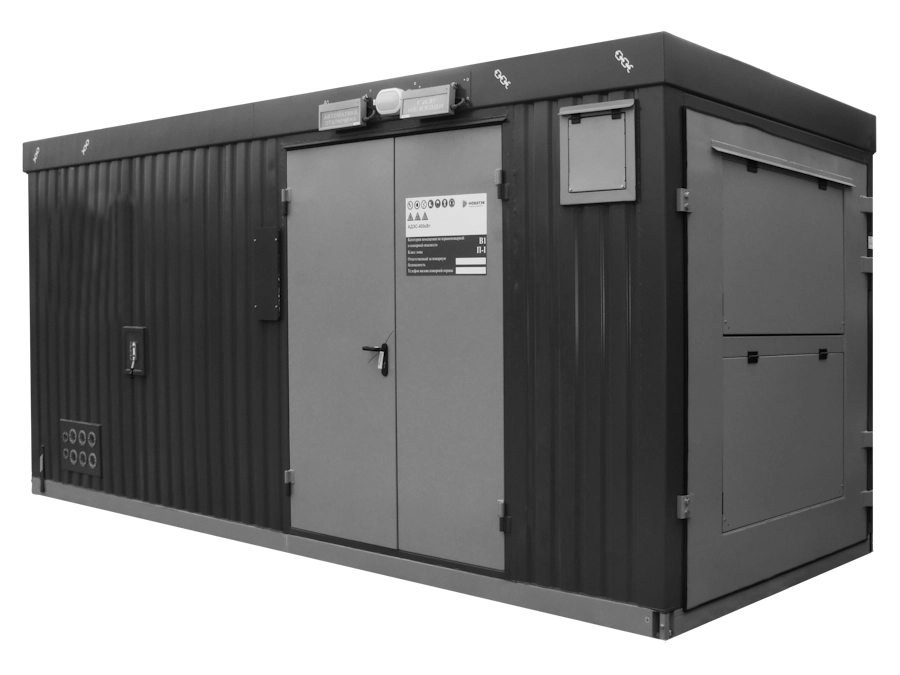

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

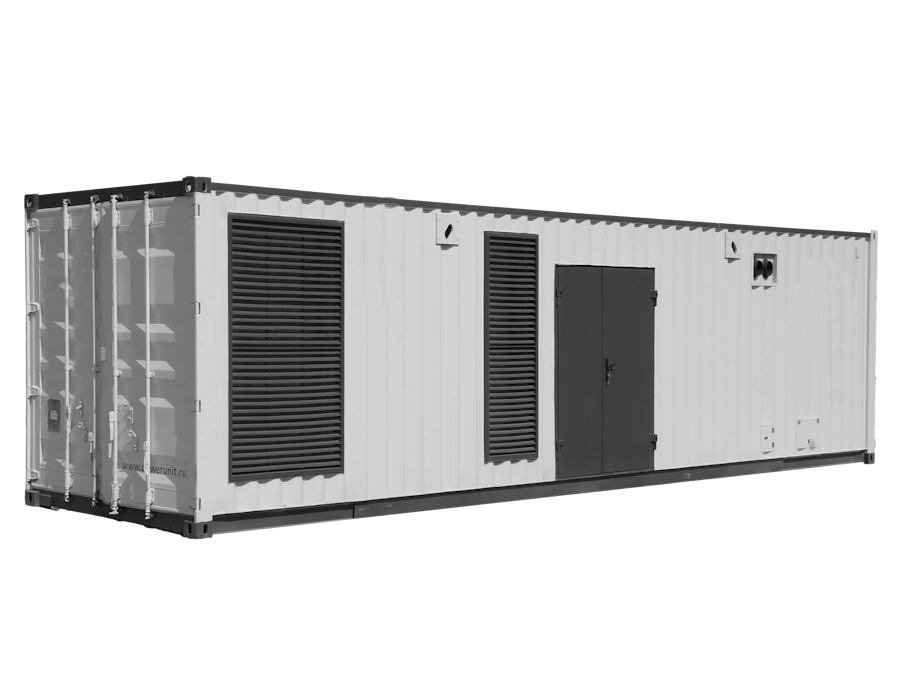

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADS «Scania»
|
Серия ADBa «Baudouin»
|
Серия ADDo «Hyundai»
|
Серия ADV «Volvo Penta»
|
Серия ADYu «Yuchai»
|
|
Основные характеристики | |||||
Основная мощность | 560 кВт / 700 кВА | 544 кВт / 680 кВА | 545 кВт / 681 кВА | 565 кВт / 706 кВА | 550 кВт / 688 кВА |
Резервная мощность | 616 кВт / 770 кВА | 600 кВт / 750 кВА | 600 кВт / 750 кВА | 621 кВт / 776 кВА | 600 кВт / 750 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 40 000 | ||
Расход топлива, л/ч | |||||
- при 75% нагрузки | 100.3 | 117.4 | 109.5 | 98.7 | 113 |
- при 100% нагрузки | 134.3 | 156.8 | 147.1 | 128 | 154.3 |
Двигатель | |||||
Модель двигателя | Scania DC16 078A (0243) | Baudouin 6M33G750/5 | Hyundai (Doosan) DP222LB | Volvo Penta TWD1645GE | Yuchai YC6ТD900-D31 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 130 | 150 | 128 | 144 | 152 |
Ход поршня, мм | 154 | 185 | 142 | 165 | 180 |
Рабочий объем, л | 16.4 | 19.6 | 21.9 | 16.12 | 19.6 |
Степень сжатия | 16.7:1 | 15.0:1 | 15:1 | 16.8:1 | 14:1 |
Система аварийного останова двигателя | электромагнитный клапан | ||||
Электрический подогреватель охлаждающей жидкости | нет | есть | нет | нет | нет |
Генератор | |||||
Базовая модель генератора | Mecc Alte ECO40-VL/4 C | EvoTec TCU368F | Marelli Motori MJB 355 MA4 | Marelli Motori MJB 355 MB4 | Leroy Somer TAL A49 B |
Напряжение, В | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 1010 | 982.7 | 983 | 1019 | 993 |
Класс изоляции | H | H | H | H | H |
Степень защиты | IP23 | IP22 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | DER-1/A | ETC-2 | M31FA600A | M31FA600A | R150 |
Система охлаждения | |||||
Система охлаждения | жидкостная | ||||
Объем системы охлаждения, л | 68 | 94 | 114 |
95
с учетом заправочного объёма радиатора
|
|
Тип охлаждающей жидкости | Антифриз | ||||
Охладитель наддувочного воздуха | да | да | да | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть |
Расширительный бачок | нет | нет | нет | есть | нет |
Фильтр охлаждающей жидкости | нет | нет | нет | есть | нет |
Тип охлаждающей жидкости | нет | нет | нет | нет | Антифриз |
Система воздухозабора | |||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||
Подогреватель воздуха впускного коллектора | нет | нет | нет | есть | нет |
Система электрооборудования | |||||
Зарядный генератор | 100 А | 55 А | 45 А | 80 А | да |
Пусковое устройство | Стартер 7 кВт | электростартер 10 кВт | Стартер 7 кВт | Стартер 7 кВт | электростартер |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть |
Зарядное устройство АКБ | нет | есть | нет | нет | нет |
Система газовыхлопа | |||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||
Топливный бак, л | 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000 | 1000 | 1000 |
Расход топлива, л/ч | |||||
- при 75% нагрузки | 100.3 | 117.4 | 109.5 | 98.7 | 113 |
- при 100% нагрузки | 134.3 | 156.8 | 147.1 | 128 | 154.3 |
Время автономной работы при 75% мощности, ч. | 10 | 8.5 | 9.1 | 10.1 | 8.8 |
Время автономной работы при 100% мощности, ч. | 7.4 | 6.4 | 6.8 | 7.8 | 6.5 |
Топливные фильтры | полнопоточный, со сменным картриджем | ||||
- грубой очистки | с влагоотделителем 5 микрон | да | с водоотделителем и индикатором наличия воды в топливе | да | |
- тонкой очистки | 2 топливных фильтра 3 микрона | да | да | ||
Система топливоподачи | прямой впрыск, топливная система аккумуляторного типа Scania XPI (Common Rail) с электронным управлением | Прямой впрыск | Прямой впрыск | ||
Масляная система | |||||
Объем системы смазки, л | 48 | 64 | 40 | 48 | 55 |
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||
Габариты открытого исполнения | |||||
Габаритные размеры (Д×Ш×В), мм | 3400×1400×2200 | 4030×1390×2228 | 3850×1400×2293 | 3650×1500×1950 | |
Вес, кг | 4470 | 4275 | 4790 | 4435 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
