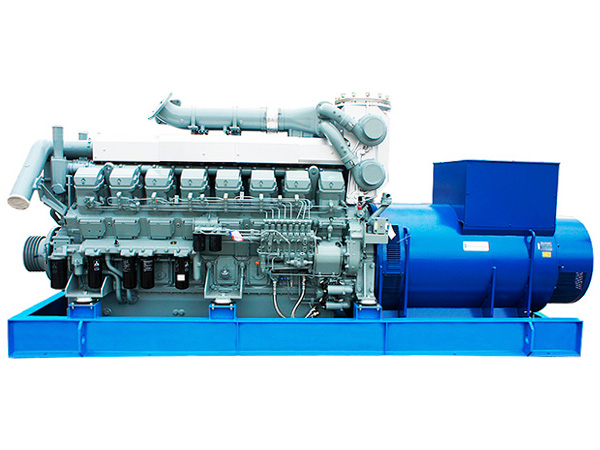

Высоковольтный дизельный генератор ADMi-1800 10.5 kV Mitsubishi (1800 кВт)
еще станций
Mitsubishi
Дизельные генераторы (электростанции) производства ПСМ серии
Высоковольтные генераторы
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.
- Созданы для работы в режиме Continuous - 24 часа в сутки при полной нагрузке
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Не требуют лицензированных сервисных специалистов для обслуживания
Основная мощность | 1800 кВт / 2250 кВА |
Резервная мощность | 1980 кВт / 2475 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 10500 |
Расход топлива, л/ч | |
- при 75% нагрузки | 362 |
Модель двигателя | Mitsubishi S16R2-PTAW |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 |
Ход поршня, мм | 220 |
Рабочий объем, л | 79.9 |
Степень сжатия | 14:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 290 |
Тип глушителя | Промышленный |
Ручной насос закачки охлаждающей жидкости | |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
157
без заправочного объёма радиатора
|
Зарядный генератор | 35 А |
Пусковое устройство | Стартер 2 x 7.5 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADMi «Mitsubishi»
|
Серия ADM «MTU»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
|
Основные характеристики | ||||
Основная мощность | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА |
Резервная мощность | 1980 кВт / 2475 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 |
Напряжение, В | 10500 | 10500 | 10500 | 10500 |
Расход топлива, л/ч | ||||
- при 75% нагрузки | 362 | 321 | 331.2 | 360 |
- при 100% нагрузки | 450 | 478 | ||
Двигатель | ||||
Модель двигателя | Mitsubishi S16R2-PTAW | MTU 16V4000G63F | Cummins QSK60-G8 | Yuchai YC12VC3000-D30 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 | 170 | 159 | 200 |
Ход поршня, мм | 220 | 210 | 190 | 210 |
Рабочий объем, л | 79.9 | 76.3 | 60.2 | 79.17 |
Степень сжатия | 14:1 | 16.4:1 | 14.5:1 | 13.5:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть |
Генератор | ||||
Базовая модель генератора |
Mecc Alte ECO46HV-2VL/4
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Leroy Somer LSA 53.2 XL9
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Leroy Somer LSA 53.2 XL9
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
Leroy Somer LSA 53.2 XL9
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
Напряжение, В | 10500 | 10500 | 10500 | 10500 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 124 | 124 | 124 | 124 |
Класс изоляции | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | DER-2/A | D550 | D550 | D550 |
Система охлаждения | ||||
Объем системы охлаждения, л |
157
без заправочного объёма радиатора
|
225
без заправочного объёма радиатора
|
560 | |
Охладитель наддувочного воздуха | да | да | да | да |
Ручной насос закачки охлаждающей жидкости | есть | есть | нет | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | нет |
Радиатор жидкостный | есть | есть | есть | нет |
Радиатор жидкостный (драйкулер) | нет | нет | нет | есть |
Тип охлаждающей жидкости | нет | нет | нет | Антифриз |
Система воздухозабора | ||||
Воздушный фильтр | фильтроэлемент | |||
Система электрооборудования | ||||
Зарядный генератор | 35 А | 55 А | да | |
Пусковое устройство | Стартер 2 x 7.5 кВт | Стартер | электростартер | |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24В |
Комплект аккумуляторных батарей | есть | есть | есть | есть |
Зарядное устройство АКБ | есть | есть | есть | есть |
Система газовыхлопа | ||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | ||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | ||||
- при 75% нагрузки | 362 | 321 | 331.2 | 360 |
- при 100% нагрузки | 450 | 478 | ||
Время автономной работы при 75% мощности, ч. | 2.8 | 3.1 | 3 | 2.8 |
Время автономной работы при 100% мощности, ч. | 2.2 | 2.1 | ||
Топливные фильтры | ||||
- грубой очистки | в наличии | да | ||
- тонкой очистки | в наличии | да | ||
Система топливоподачи | Непосредственный впрыск Cummins HPI | Прямой впрыск | ||
Масляная система | ||||
Объем системы смазки, л | 290 | 300 | 280 | 310 |
Габариты открытого исполнения | ||||
Габаритные размеры (Д×Ш×В), мм | 6175×2494×3113 | 6000×2000×2700 | ||
Вес, кг | 16546 | 18000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
