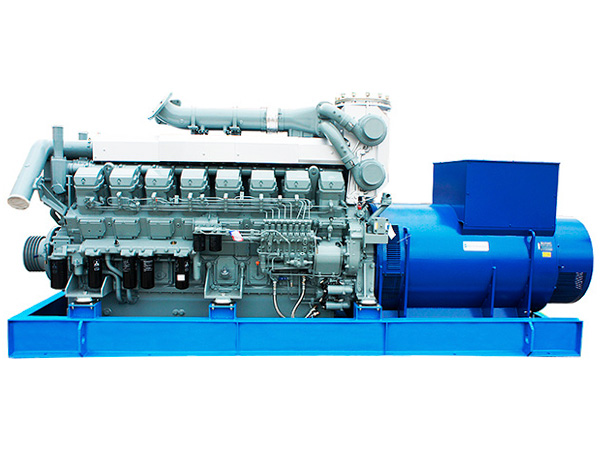

Высоковольтный дизельный генератор ADMi-1600 6.3 kV Mitsubishi (1600 кВт)
еще станций
Mitsubishi
Дизельные генераторы (электростанции) производства ПСМ серии ADMi-1600 6.3 kV мощностью 1600 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.
Высоковольтные генераторы ADMi-1600 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объектов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

- Созданы для работы в режиме Continuous - 24 часа в сутки при полной нагрузке
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Не требуют лицензированных сервисных специалистов для обслуживания
Основная мощность | 1600 кВт / 2000 кВА |
Резервная мощность | 1760 кВт / 2200 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 6300 |
Расход топлива, л/ч | |
- при 75% нагрузки | 306 |
Модель двигателя | Mitsubishi S16R-PTAA2 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 |
Ход поршня, мм | 180 |
Рабочий объем, л | 65.37 |
Степень сжатия | 14:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 230 |
Габаритные размеры (Д×Ш×В), мм | 6060×2150×2530 |
Вес, кг | 14500 |
Тип глушителя | Промышленный |
Ручной насос закачки охлаждающей жидкости | |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
170
без заправочного объёма радиатора
|
Пусковое устройство | Стартер 2 x 7.5 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]()
Серия ADMi «Mitsubishi»
|
![]()
Серия ADM «MTU»
|
|
Оценки | ||
Адаптированность к России
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
Экономичность
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
Уровень цены
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
Стоимость обслуживания
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
Доступность сервисного обслуживания
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
Качество двигателя
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
Основные характеристики | ||
Основная мощность | 1600 кВт / 2000 кВА | 1688 кВт / 2110 кВА |
Резервная мощность | 1760 кВт / 2200 кВА | 1856 кВт / 2321 кВА |
Частота тока, Гц | 50 | |
Напряжение, В | 6300 | 6300 |
Расход топлива, л/ч | ||
- при 75% нагрузки | 306 | 310 |
Двигатель | ||
Модель двигателя | Mitsubishi S16R-PTAA2 | MTU 16V4000G14F |
Частота вращения вала двигателя, об/мин | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 | 170 |
Ход поршня, мм | 180 | 210 |
Рабочий объем, л | 65.37 | 76.3 |
Степень сжатия | 14:1 | 16.4:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть |
Генератор | ||
Базовая модель генератора |
Mecc Alte ECO43MV-2XL/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором STAMFORD | AvK или Marelli Motori. Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Напряжение, В | 6300 | 6300 |
Род тока | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 183 | 193 |
Класс изоляции | H | |
Степень защиты | IP21 | |
Регулятор напряжения (AVR) | DER-2 | |
Система охлаждения | ||
Объем системы охлаждения, л |
170
без заправочного объёма радиатора
|
225
без заправочного объёма радиатора
|
Охладитель наддувочного воздуха | да | да |
Ручной насос закачки охлаждающей жидкости | есть | есть |
Крыльчатка вентилятора толкающего типа | есть | есть |
Радиатор жидкостный | есть | есть |
Система электрооборудования | ||
Пусковое устройство | Стартер 2 x 7.5 кВт | |
Напряжение в системе электрооборудования | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть |
Зарядное устройство АКБ | есть | есть |
Система газовыхлопа | ||
Тип глушителя | Промышленный | Промышленный |
Топливная система | ||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | ||
- при 75% нагрузки | 306 | 310 |
Время автономной работы при 75% мощности, ч. | 3.3 | 3.2 |
Система топливоподачи | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | |
Масляная система | ||
Объем системы смазки, л | 230 | 300 |
Габариты открытого исполнения | ||
Габаритные размеры (Д×Ш×В), мм | 6060×2150×2530 | |
Вес, кг | 14500 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
