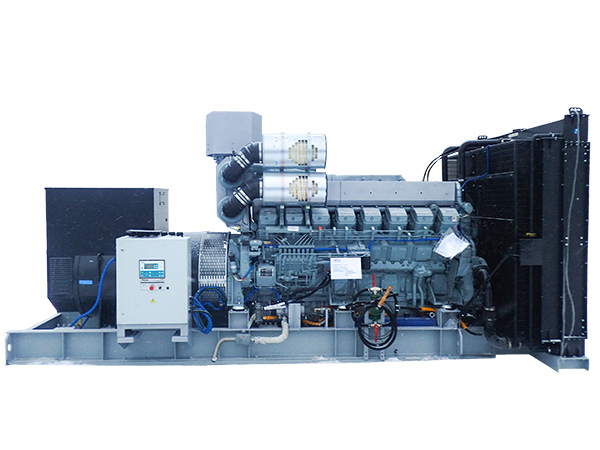

Высоковольтный дизельный генератор ADMi-1500 6.3 kV Mitsubishi (1500 кВт)

Добавить
к сравнению

Двигатель
Mitsubishi

Напряжение: 6300 В

Основная мощность

1527 кВт / 1909 кВА

Резервная мощность

1680 кВт / 2100 кВА

После заполнения формы мы свяжемся с вами для уточнения комплектации

Дизельные генераторы (электростанции) производства ПСМ серии ADMi-1500 6.3 kV мощностью 1527 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.

Высоковольтные генераторы ADMi-1500 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.

Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

Серия ADMi «Mitsubishi»

Серия ADMi «Mitsubishi»
от 630 до 4000 кВт

Выпускаются на базе японских двигателей Mitsubishi

Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
Гарантируют мягкую работу с низким уровнем шума и вибраций
Не требуют лицензированных сервисных специалистов для обслуживания

Почему ПСМ работает с Mitsubishi

Все дизельные электростанции Mitsubishi

Характеристики

Основные характеристики

Основная мощность	1527 кВт / 1909 кВА
Резервная мощность	1680 кВт / 2100 кВА
Частота тока, Гц	50
Напряжение, В	6300
Расход топлива, л/ч
- при 75% нагрузки	298

Двигатель

Модель двигателя	Mitsubishi S16R-PTA2
Частота вращения вала двигателя, об/мин	1500
Тип	16VTI 16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм	170
Ход поршня, мм	180
Рабочий объем, л	65.37
Степень сжатия	14:1
Электрический подогреватель охлаждающей жидкости

Генератор

Модель генератора	Marelli Motori На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором STAMFORD \| AvK или Mecc Alte. Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
Напряжение, В	6300
Род тока	переменный трехфазный
Номинальный коэффициент мощности	0.8
Номинальный ток ДГУ, А	175
Класс изоляции	F
Степень защиты	IP23

Топливная система

Топливный бак, л	1000 Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки	298
Время автономной работы при 75% мощности, ч.	3.4

Масляная система

Объем системы смазки, л

230

Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)

Высоковольтное распределительное устройство (ВРУ)

Функции:

Дифференциальная защита обмоток генератора и шин РУ
Защита по перегреву обмоток генератора, по температуре подшипников генератора
Система учета выработанной электроэнергии

Комплектация устройства согласовывается с Заказчиком.

Открытое исполнение

Габаритные размеры (Д×Ш×В), мм	5500×2000×2600
Вес, кг	13500

Система газовыхлопа

Тип глушителя

Промышленный

Система охлаждения

Ручной насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л	170 без заправочного объёма радиатора

Система электрооборудования

Пусковое устройство	Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования	24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ

! Примечание

Характеристики указаны для следующих условий эксплуатации:

Температура воздуха 20 °С
Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
Атмосферное давление 101,3 кПа
Относительная влажность воздуха 50%

Дополнительное оборудование

Опции двигателя

Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)

Опции топливной системы

Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника

Опции генератора и электрической системы установки

PMG (система подвозбуждения на постоянных магнитах)

Опции исполнения

Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)

Опции системы управления

Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Дублирующие аналоговые приборы
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C Устанавливается вместо базового контроллера системы управления
Распределительное устройство Применяется для приема и распределения электрической энергии. Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.
Шкаф АВР (автоматический ввод резерва) Функции: Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины) Подача команды на пуск и останов ДЭС Проведение тестирования резервного ввода с нагрузкой и без Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания Переключение нагрузки на основной ввод при восстановлении сети Сигнализация об авариях, расшифровка произошедших аварий Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований. Базовые габариты шкафов производства ПСМ
Ячейка трансформатора собственных нужд

Запчасти и сервис

Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

Варианты исполнения

Контейнер «Север-М»

Изготавливается на базе морских контейнеров

Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: 20300 кг Д×Ш×В: 12192×2438×2591 мм

Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

Варианты передвижного исполнения

Возможна установка на шасси

Прицепы автомобильные (с ПТС)
Прицепы тракторные (с ПСМ)
Автомобили различных производителей
Сани, полозья

Установка в погодозащитном капоте на одноосном шасси

Насосная установка ПСМ в капоте на лыжах

Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов

Дизельный генератор в шумозащитном кожухе на шасси

Дизельный генератор в погодозащитном капоте на шасси

Энергокомплекс в двух контейнерах на автомобиле Volvo

Сравнить с аналогами

Рейтинг электростанций ПСМ

	ADMi-1500 6.3 kV Серия ADMi «Mitsubishi»	ADM-1450 6.3 kV Серия ADM «MTU»
Оценки
Адаптированность к России Возможность запуска и бесперебойной работы двигателя на топливе низкого качества Количество сбоев в работе двигателя при температурах ниже -30° Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно Процент снижения КПД двигателя в условиях пониженной температуры Простота конструкции
Экономичность Расход топлива в час при 75% нагрузке.
Уровень цены Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ. Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России. Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей. Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ. Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации. Суммарный КПД двигателя. Эстетичность и внешний вид двигателя Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность	1527 кВт / 1909 кВА	1472 кВт / 1840 кВА
Резервная мощность	1680 кВт / 2100 кВА	1619 кВт / 2024 кВА
Частота тока, Гц	50	50
Напряжение, В	6300	6300
Расход топлива, л/ч
- при 75% нагрузки	298	275
Двигатель
Модель двигателя	Mitsubishi S16R-PTA2	MTU 12V4000G24F
Частота вращения вала двигателя, об/мин	1500	1500
Тип	16VTI 16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха	12VTI 12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм	170	170
Ход поршня, мм	180	210
Рабочий объем, л	65.37	57.2
Степень сжатия	14:1	16.4:1
Электрический подогреватель охлаждающей жидкости	есть	есть
Генератор
Базовая модель генератора	Marelli Motori На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором STAMFORD \| AvK или Mecc Alte. Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.	Marathon Electric Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
Напряжение, В	6300	6300
Род тока	переменный трехфазный	переменный трехфазный
Номинальный коэффициент мощности	0.8	0.8
Номинальный ток ДГУ, А	175	169
Класс изоляции	F
Степень защиты	IP23	IP23
Система охлаждения
Объем системы охлаждения, л	170 без заправочного объёма радиатора	200 без заправочного объёма радиатора
Охладитель наддувочного воздуха	да	да
Ручной насос закачки охлаждающей жидкости	есть	есть
Крыльчатка вентилятора толкающего типа	есть	есть
Радиатор жидкостный	есть	есть
Система электрооборудования
Пусковое устройство	Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования	24 В	24 В
Комплект аккумуляторных батарей	есть	есть
Зарядное устройство АКБ	есть	есть
Система газовыхлопа
Тип глушителя	Промышленный	Промышленный
Топливная система
Топливный бак, л	1000 Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л	1000 Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки	298	275
Время автономной работы при 75% мощности, ч.	3.4	3.6
Система топливоподачи		Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л	230	260
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм	5500×2000×2600
Вес, кг	13500

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
