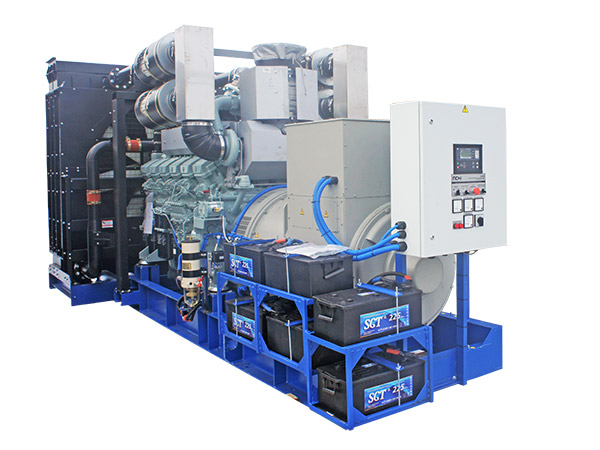

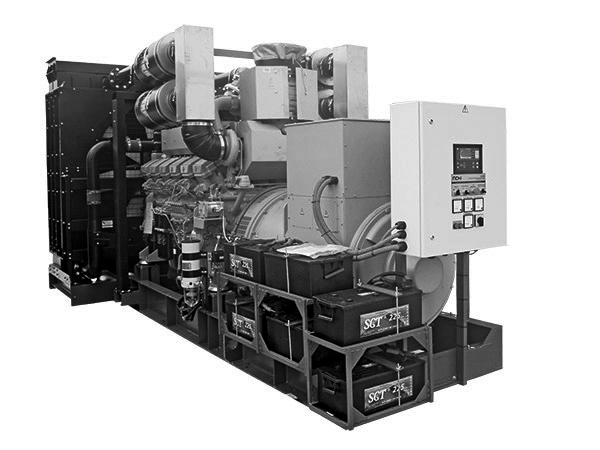

Высоковольтный дизельный генератор ADMi-1200 6.3 kV Mitsubishi (1200 кВт)

Двигатель
Mitsubishi
Напряжение: 6300 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1200 кВт / 1500 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
1320 кВт / 1650 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADMi-1200 6.3 kV мощностью 1200 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.

Высоковольтные генераторы ADMi-1200 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.

Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

Серия ADMi «Taifun»
от 630 до 4000 кВт
Выпускаются на базе японских двигателей Mitsubishi
  • Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
  • Гарантируют мягкую работу с низким уровнем шума и вибраций
  • Не требуют лицензированных сервисных специалистов для обслуживания
Почему ПСМ работает с Mitsubishi

Все дизельные электростанции Mitsubishi

Основные характеристики
Основная мощность 1200 кВт / 1500 кВА
Резервная мощность 1320 кВт / 1650 кВА
Частота тока, Гц 50
Напряжение, В 6300
Расход топлива, л/ч
- при 75% нагрузки 230
Двигатель
Модель двигателя Mitsubishi S12R-PTAA2
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170
Ход поршня, мм 180
Рабочий объем, л 49.03
Степень сжатия 14:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Marelli Motori
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором STAMFORD | AvK или Mecc Alte. Возможна комплектация электростанции синхронным гененратором 400В и повышающим трансформатором.
Напряжение, В 6300
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 137
Класс изоляции F
Степень защиты IP23
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 230
Время автономной работы при 75% мощности, ч. 4.3

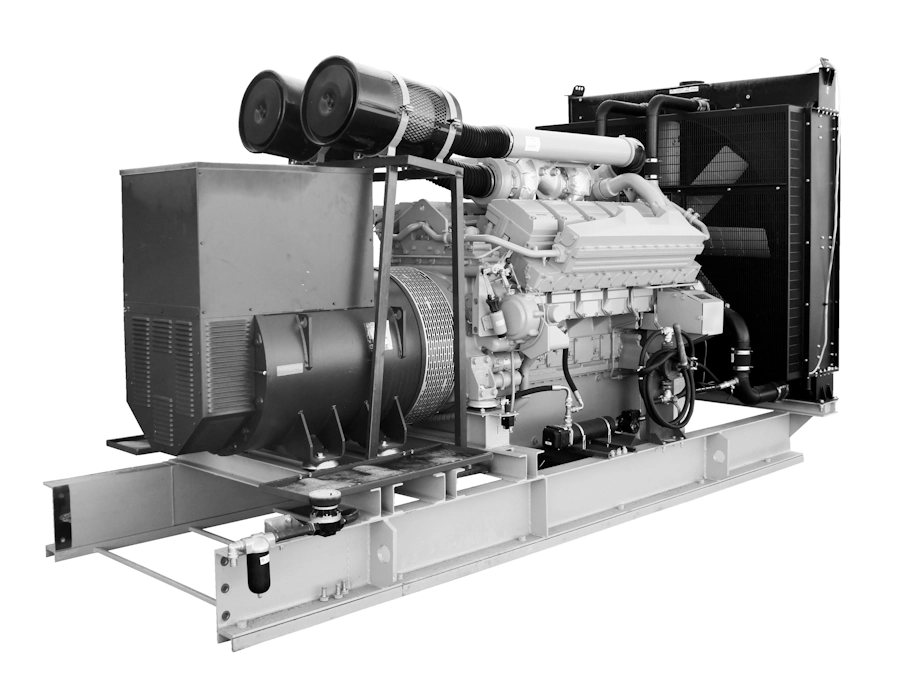

Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 5100×2000×2500
Вес, кг 12000
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Ручной насос закачки охлаждающей жидкости
Электрический насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 125
без заправочного объёма радиатора
Система электрооборудования
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Масляная система
Объем системы смазки, л 180
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%

Система управления высоковольтного дизельного генератора осуществляет:

  • запуск и остановку электроагрегата
  • измерение текущих параметров двигателя и вырабатываемой электроэнергии
  • аварийную остановку в случае неполадок
Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Распределительное устройство

Состоит из вводной ячейки генератора с трансформатором напряжения и разъединителем и ячейки отходящей линии с трансформаторами тока, вакуумным выключателем, трансформатором напряжения линии и разъединителем.

В качестве опции может быть укомплектована ячейкой трансформатора собственных нужд

ОСНОВНЫЕ ФУНКЦИИ:

Дифференциальная защита обмоток генератора и шин РУ
Защита по перегреву обмоток генератора, по температуре подшипников генератора
Система учета выработанной электроэнергии
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Дублирующие аналоговые приборы
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 18800 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 12192×2438×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
