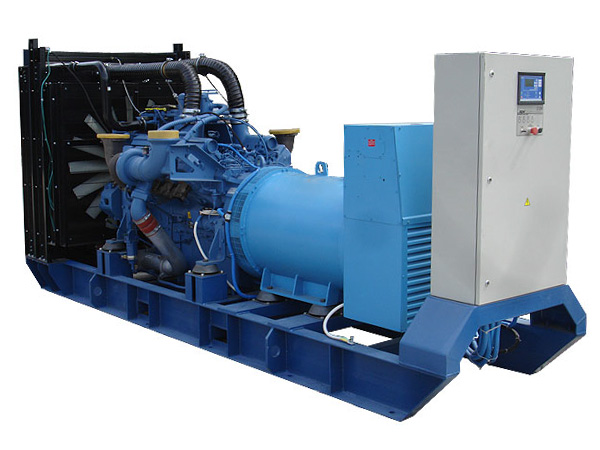

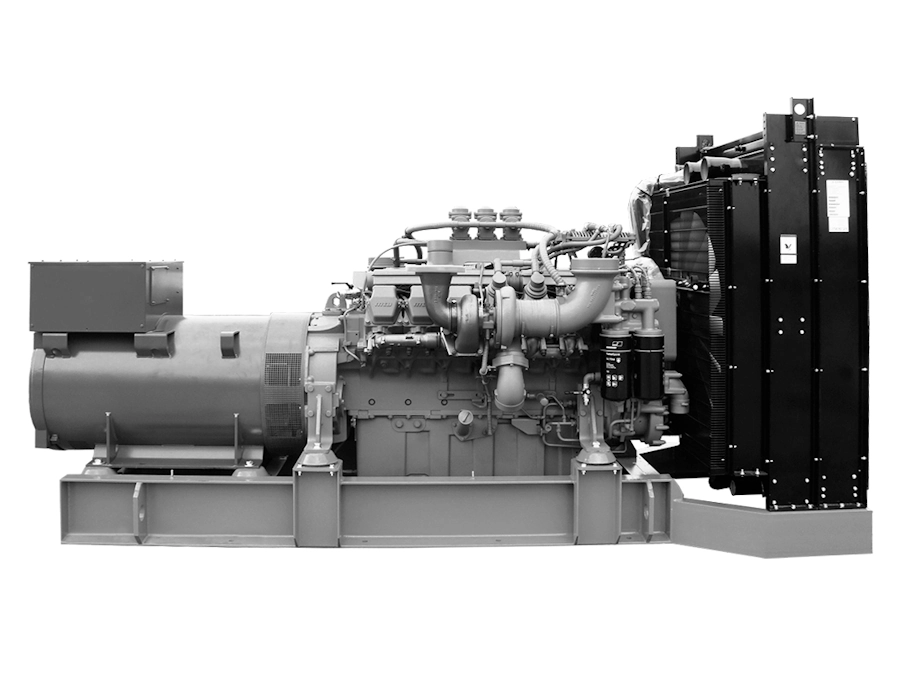

Высоковольтный дизельный генератор ADM-1800 6.3 kV MTU (1800 кВт)
еще станций
MTU
Дизельные генераторы (электростанции) производства ПСМ серии ADM-1800 6.3 kV мощностью 1800 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.
Высоковольтные генераторы ADM-1800 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объектов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.
- Снабжены функцией авто-диагностики двигателя и удаленного контроля
- Вырабатывают 60 000 моточасов до капитального ремонта
- Обладают самым низким в классе выбросом вредных веществ (TA-luft)
Основная мощность | 1800 кВт / 2250 кВА |
Резервная мощность | 2000 кВт / 2500 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 6300 |
Расход топлива, л/ч | |
- при 75% нагрузки | 321 |
Модель двигателя | MTU 16V4000G63F |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 |
Ход поршня, мм | 210 |
Рабочий объем, л | 76.3 |
Степень сжатия | 16.4:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 300 |
Тип глушителя | Промышленный |
Ручной насос закачки охлаждающей жидкости | |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
225
без заправочного объёма радиатора
|
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADM «MTU»
|
Серия ADMi «Mitsubishi»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
|
Основные характеристики | ||||
Основная мощность | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА |
Резервная мощность | 2000 кВт / 2500 кВА | 1980 кВт / 2475 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 |
Напряжение, В | 6300 | 6300 | 6300 | 6300 |
Расход топлива, л/ч | ||||
- при 75% нагрузки | 321 | 362 | 331.2 | 360 |
- при 100% нагрузки | 450 | 478 | ||
Двигатель | ||||
Модель двигателя | MTU 16V4000G63F | Mitsubishi S16R2-PTAW | Cummins QSK60-G8 | Yuchai YC12VC3000-D30 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 | 170 | 159 | 200 |
Ход поршня, мм | 210 | 220 | 190 | 210 |
Рабочий объем, л | 76.3 | 79.9 | 60.2 | 79.17 |
Степень сжатия | 16.4:1 | 14:1 | 14.5:1 | 13.5:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть |
Генератор | ||||
Базовая модель генератора |
Leroy Somer LSA 53.2 VL8
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Mecc Alte ECO46MV-1VL/4
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Leroy Somer LSA 53.2 VL8
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
Leroy Somer LSA 53.2 VL8
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
Напряжение, В | 6300 | 6300 | 6300 | 6300 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 206 | 206 | 206 | 206 |
Класс изоляции | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | D550 | DER-2/A | D550 | D550 |
Система охлаждения | ||||
Объем системы охлаждения, л |
225
без заправочного объёма радиатора
|
157
без заправочного объёма радиатора
|
560 | |
Охладитель наддувочного воздуха | да | да | да | да |
Ручной насос закачки охлаждающей жидкости | есть | есть | нет | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | нет |
Радиатор жидкостный | есть | есть | есть | нет |
Радиатор жидкостный (драйкулер) | нет | нет | нет | есть |
Тип охлаждающей жидкости | нет | нет | нет | Антифриз |
Система воздухозабора | ||||
Воздушный фильтр | фильтроэлемент | |||
Система электрооборудования | ||||
Зарядный генератор | 35 А | 55 А | да | |
Пусковое устройство | Стартер 2 x 7.5 кВт | Стартер | электростартер | |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24В |
Комплект аккумуляторных батарей | есть | есть | есть | есть |
Зарядное устройство АКБ | есть | есть | есть | есть |
Система газовыхлопа | ||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | ||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | ||||
- при 75% нагрузки | 321 | 362 | 331.2 | 360 |
- при 100% нагрузки | 450 | 478 | ||
Время автономной работы при 75% мощности, ч. | 3.1 | 2.8 | 3 | 2.8 |
Время автономной работы при 100% мощности, ч. | 2.2 | 2.1 | ||
Топливные фильтры | ||||
- грубой очистки | в наличии | да | ||
- тонкой очистки | в наличии | да | ||
Система топливоподачи | Непосредственный впрыск Cummins HPI | Прямой впрыск | ||
Масляная система | ||||
Объем системы смазки, л | 300 | 290 | 280 | 310 |
Габариты открытого исполнения | ||||
Габаритные размеры (Д×Ш×В), мм | 6175×2494×3113 | 6000×2000×2700 | ||
Вес, кг | 16546 | 18000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
