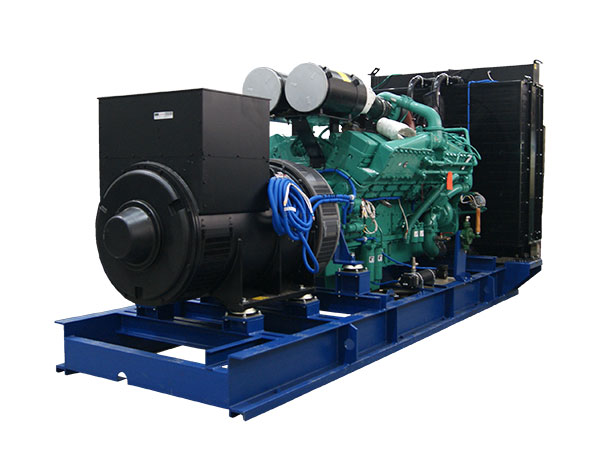

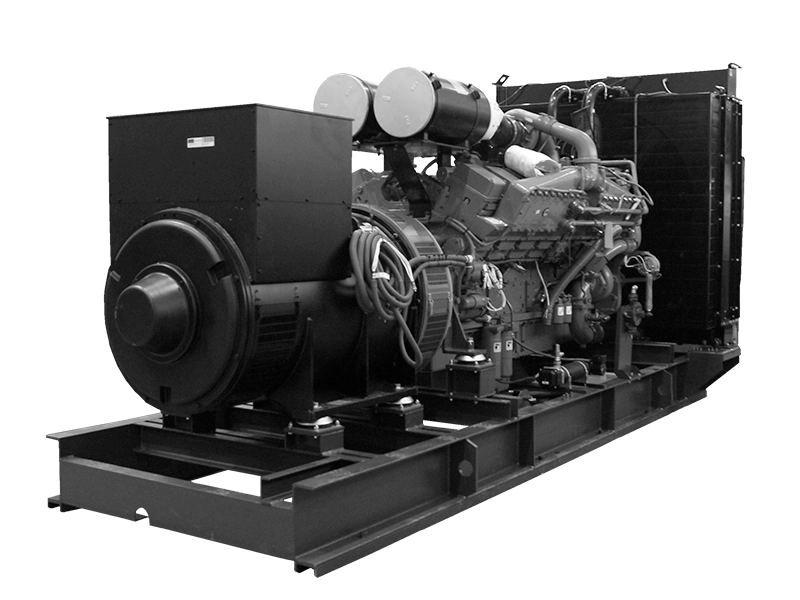

Высоковольтный дизельный генератор ADC-1200 10.5 kV Cummins (1200 кВт) (QSK50-G4)
еще станций
Cummins
Дизельные генераторы (электростанции) производства ПСМ серии ADC-1200 10.5 kV мощностью 1232 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 10500 В.
Высоковольтные генераторы ADC-1200 10.5 kV применяются в качестве основных и резервных источников электроснабжения автономных объектов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.

- Обладают высокой работоспособностью при низких эксплуатационных затратах
- Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
- Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания
Основная мощность | 1232 кВт / 1540 кВА |
Резервная мощность | 1355 кВт / 1693 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 10500 |
Расход топлива, л/ч | |
- при 75% нагрузки | 258 |
- при 100% нагрузки | 338 |
Модель двигателя | Cummins QSK50-G4 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 159 |
Ход поршня, мм | 159 |
Рабочий объем, л | 50.3 |
Степень сжатия | 15:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 235 |
Габаритные размеры (Д×Ш×В), мм | 5700×2468×3100 |
Вес, кг | 11000 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
294
без заправочного объёма радиатора
|
Зарядный генератор | 55 А |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]()
Серия ADC «Cummins»
|
![]()
Серия ADMi «Mitsubishi»
|
![]()
Серия ADC «Cummins»
|
|
Основные характеристики | |||
Основная мощность | 1232 кВт / 1540 кВА | 1200 кВт / 1500 кВА | 1200 кВт / 1500 кВА |
Резервная мощность | 1355 кВт / 1693 кВА | 1320 кВт / 1650 кВА | 1340 кВт / 1675 кВА |
Частота тока, Гц | 50 | 50 | 50 |
Напряжение, В | 10500 | 10500 | 10500 |
Расход топлива, л/ч | |||
- при 75% нагрузки | 258 | 230 | 238 |
- при 100% нагрузки | 338 | 309 | |
Двигатель | |||
Модель двигателя | Cummins QSK50-G4 | Mitsubishi S12R-PTAA2 | Cummins KTA50-GS8 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 159 | 170 | 159 |
Ход поршня, мм | 159 | 180 | 159 |
Рабочий объем, л | 50.3 | 49.03 | 50.3 |
Степень сжатия | 15:1 | 14:1 | 15:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть |
Генератор | |||
Базовая модель генератора |
Leroy Somer LSA 52.2 ZL70
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
Mecc Alte ECO46HV-1VL/4
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Leroy Somer LSA 52.2 ZL70
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором
|
Напряжение, В | 10500 | 10500 | 10500 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 141 | 82 | 83 |
Класс изоляции | H | H | H |
Степень защиты | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | DER-2/A | ||
Система охлаждения | |||
Объем системы охлаждения, л |
294
без заправочного объёма радиатора
|
125
без заправочного объёма радиатора
|
348 |
Охладитель наддувочного воздуха | да | да | да |
Ручной насос закачки охлаждающей жидкости | нет | есть | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть |
Система электрооборудования | |||
Зарядный генератор | 55 А | 35 А | |
Пусковое устройство | Стартер 2 x 7.5 кВт | Стартер | |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть |
Зарядное устройство АКБ | есть | есть | есть |
Система газовыхлопа | |||
Тип глушителя | Промышленный | Промышленный | Промышленный |
Топливная система | |||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | |||
- при 75% нагрузки | 258 | 230 | 238 |
- при 100% нагрузки | 338 | 309 | |
Время автономной работы при 75% мощности, ч. | 3.9 | 4.3 | 4.2 |
Время автономной работы при 100% мощности, ч. | 3 | 3.2 | |
Топливные фильтры | |||
- грубой очистки | сепаратор | в наличии | |
- тонкой очистки | в наличии | в наличии | |
Система топливоподачи | Модульная система Common Rail Cummins (MCRS) | Cummins PT™ с непосредственным впрыском | |
Масляная система | |||
Объем системы смазки, л | 235 | 180 | 178 |
Габариты открытого исполнения | |||
Габаритные размеры (Д×Ш×В), мм | 5700×2468×3100 | 5100×2000×2500 | 5700×2468×2500 |
Вес, кг | 11000 | 12000 | 11000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
