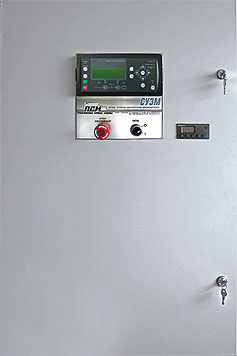

Система управления ПСМ СУЭМ с функцией параллельной работы

Система управления СУЭМ с функцией параллельной работы предназначена для управления электроагрегатом, работающим параллельно с сетью или другими ДЭС.

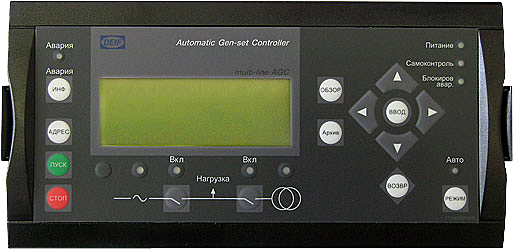

Реализована на базе микропроцессорного контроллера DEIF AGC.

Принцип параллельной работы

Параллельной называется групповая работа станций, питающих общую нагрузку. Силовые кабели ДЭС группы подключены к одному распределительному устройству, от которого происходит питание потребителя, таким образом мощности станций суммируются.

Для объединения мощности станций требуется их синхронная работа, а именно:

• Одинаковые направление и частота вращения фаз
• Равное напряжение

При запуске группы основная (первая) дизельная электростанция стабилизируется по частоте оборотов и напряжению и подключается к общей силовой шине. Вторая и последующие электростанции синхронизируются с основной и так же подключаются к общей шине. (При параллельной работе ДЭС с сетью первая и последующие станции синхронизируются с сетью).

Обмен информацией между системами управления единичных генераторов группы производится по контрольному кабелю (шина CAN-bus). Конфигурация системы содержится во всех контроллерах группы.

Функции СУЭМ

Система управления выполняет следующие задачи:

1. Запуск станций, обеспечение условий синхронизации

   Запуск основного (первого) ДГУ происходит по команде - от оператора, от внешнего или встроенного устройства АВР или по ModBus при наличии дистанционного мониторинга и управления.

   Система управления каждой ДЭС регулирует работу своего агрегата, подстраивая параметры для синхронной работы с первым ДГУ.

   Контроллеры второго и следующих ДГУ дают команду на подключение в общую систему (замыкание контактов) после того, как их работа стала синхронной с уже работающими станциями.

   Регулировка частоты выходного напряжения осуществляется путем настройки оборотов двигателя, регулировка напряжения производится устройством AVR синхронного генератора.

2. Контроль групповой работы

   Система управления определяет набор работающих установок в зависимости от текущего потребления электроэнергии и установленных правил распределения нагрузки.

   Каждый контроллер запрограммирован для работы в конкретной группе. Специалисты устанавливают при каких условиях агрегат должен быть включен/остановлен. Например, автоматика должна обеспечивать равномерную наработку моточасов всех ДГУ в группе или соблюдать рекомендованную нагрузку на каждую станцию (оптимальная 75%, минимальная 25%, максимальная 100%).

3. Управление исполнительными устройствами единичного агрегата

   Программа управления единичным агрегатом зависит от мощности, условий эксплуатации, набора опций, марки двигателя.

   Функции управления единичным агрегатом:

   • Запуск и останов электроагрегата
   • Управление электроагрегатом по программе, установленной в контроллере

   Специалисты устанавливают при каких условиях и что именно необходимо предпринять в работе агрегата и его систем. Например, работать без нагрузки или остановить двигатель в случае аварии, закачивать топливо из внешнего резервуара при достижении минимума в топливном баке или запускать электрические подогреватели масла и охлаждающей жидкости при низкой температуре зимой.

   • Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
   • Аварийно-предупредительная сигнализация и аварийная защита
     • Оповещение об авариях на основании данных от датчиков двигателя, генератора, топливного бака и других
     • Остановка и отключение агрегата при возникновении аварийной ситуации
   • Сбор параметров работы дизельного двигателя и вырабатываемой энергии от датчиков
   • Вывод параметров работы на панель оператора

Режимы групповой работы

СУЭМ с функцией параллельной работы применяется для реализации следующих режимов:

• Автономная параллельная работа до 16 генераторных агрегатов
• Резервирование сетевых вводов с обратной синхронизацией при восстановлении сети

  Система управления производит измерение и индикацию параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины), выполняет запуск первого электроагрегата при падении напряжения в сети. Запуск остальных агрегатов и распределение нагрузки происходит в соответствии с алгоритмом деления нагрузки.

• Фиксированная мощность группы генераторов в сеть
• Снятие пиков нагрузки с сети
• Перевод нагрузки с сети на генераторы и обратно без обесточивания по команде оператора или таймера
• Параллельная работа группы генераторов с нулевым или заданным экспортом/импортом мощности из сети

Опции СУЭМ

• Реле контроля изоляции (обязательная опция при изолированной нейтрали)
• Дублирующие аналоговые приборы
• Система учета электрической энергии
• Системы дистанционного мониторинга и управления
• Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак электростанции (при наличии такого оборудования)
• Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
• Замена базового контроллера на контроллер другой марки
• Замена базового контроллера для работы при температуре до -40°C
