Защита от осадков
Предохраняет технику от дождя, снега, града, ветра и т.д.

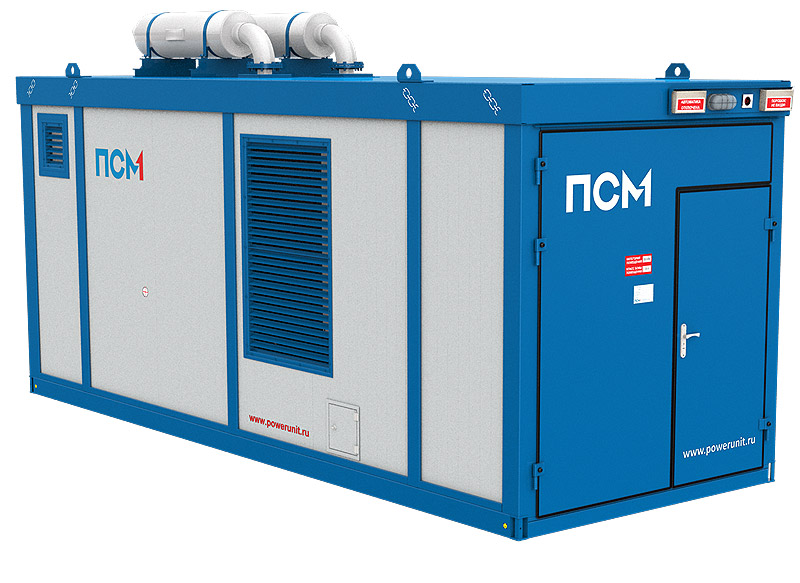

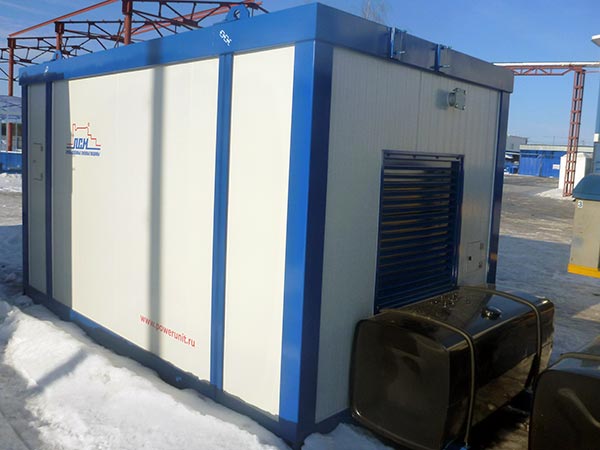

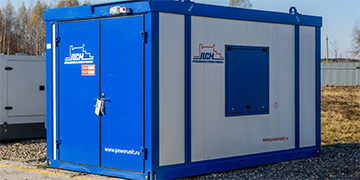

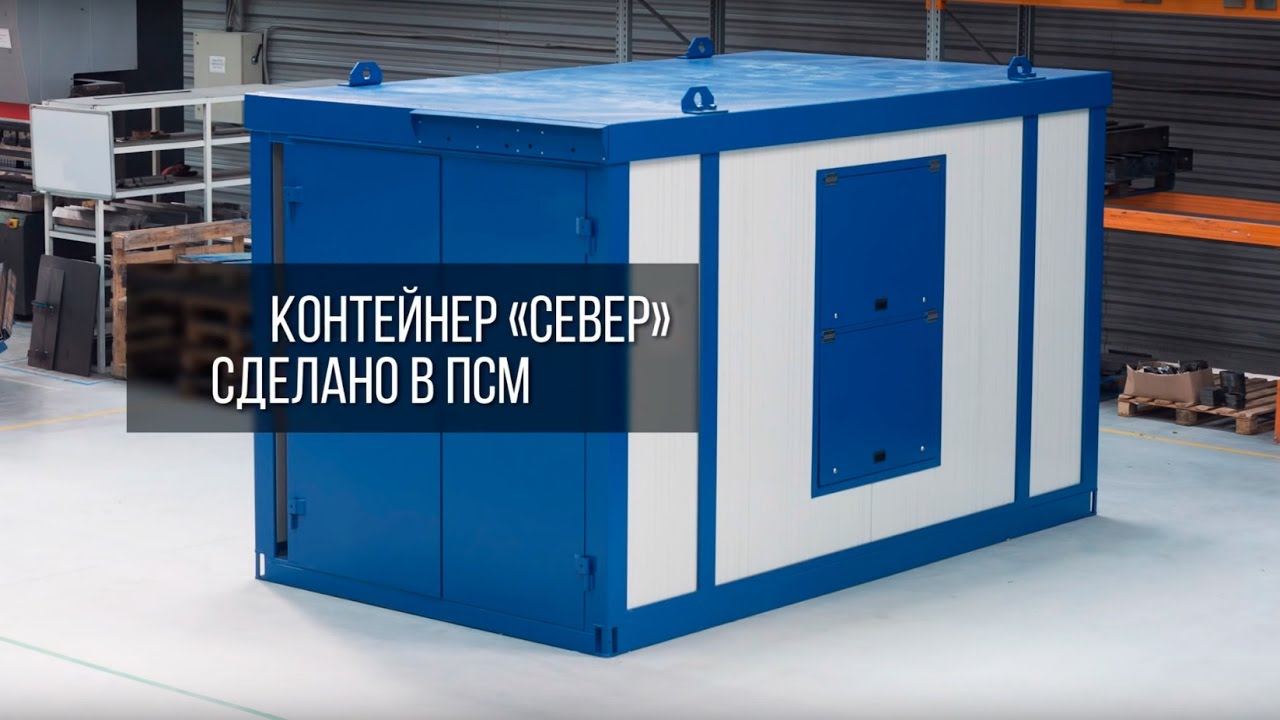

Контейнеры «Север» (из утепленных сэндвич-панелей)
Производим контейнеры «Север» собственной разработки для дизельных генераторов, насосных установок, силовых приводов и т.п.
- Разовые поставки
- Постоянные поставки заводам-производителям оборудования
- Пакетирование техники ПСМ
Защита от осадков
Защита от шума
Позволяет устанавливать оборудование в городской черте
Защита от холода
Эксплуатация оборудования при температурах от -60° до +45° C
Защита от взлома
Предотвращает доступ посторонних лиц к технике
Пожарная безопасность
Имеет в составе систему пожаротушения и сигнализации
Упрощенный монтаж на месте
Не требует подготовки помещения для дизельного оборудования
Удобный
сервис
Свободное пространство внутри контейнера для сервисных инженеров
Контейнеры сертифицированы
Контейнеры «Север» имеют сертификат соответствия
Модельный ряд
Модель |
Габариты |
Габариты |
Вес, кг |
Внутренняя площадь, м2 |
|---|---|---|---|---|
| КСП-322424 | 3200×2400×2400 | 3400×2410×2555 | 1400 | 6,5 |
| КСП-422424 | 4200×2400×2400 | 4330×2410×2555 | 1700 | 8,8 |
| КСП-522427 | 5200×2400×2700 | 5330×2410×2780 | 2250 | 11 |
| КСП-622427 | 6200×2400×2700 | 6330×2410×2780 | 2560 | 15 |
| КСП-722529 | 7000×2200×2400 | 7200×2400×2880 | 3650 | 15,4 |
Конструкция контейнеров ПСМ

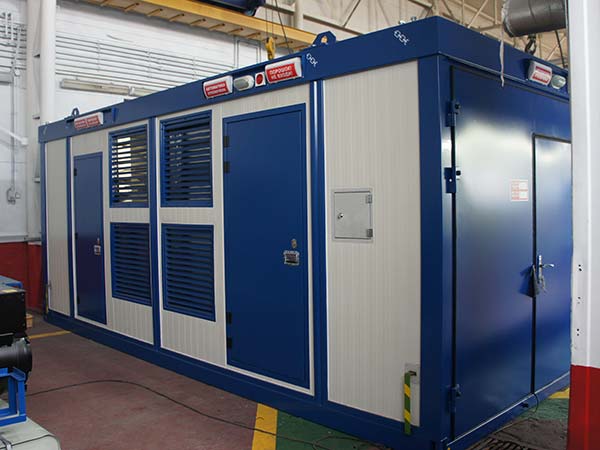

Дверной проем для монтажа
Дверной проем для монтажа
- Обеспечивает возможность монтажа и демонтажа оборудования без разбора контейнера
- Упрощает ремонт техники
- Сохраняет герметичность и теплоизолированность контейнера
- Пароизоляционная пленка препятствует выпадению и впитыванию конденсата при открывании-закрывании двери в холод
Вентиляционные окна
Герметизированные вентиляционные окна
- В закрытом состоянии – не пропускают влагу внутрь контейнера, сохраняют тепло.
- В открытом состоянии - создают идеальные условия для работы двигателя. Объем приточного воздуха в 1,5 раза больше выходного.
Верхние рымы для транспортировки
Верхние рымы для транспортировки
Позволяют использовать верхную погрузку и большинство транспорта для перегруза.
Съемная конструкция рым дает возможность демонтировать их после погрузки/разгрузки для уменьшения внешних габаритов контейнера.

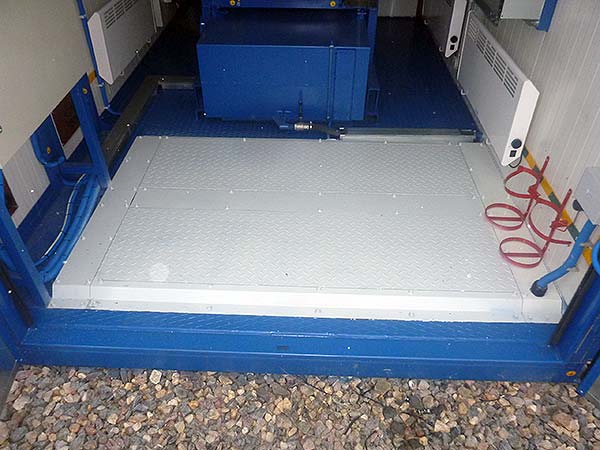

Герметичный пол
Герметичный пол
Толщина пола - 150мм
- Выдерживает нагрузку 370 кг/м2 благодаря дополнительным поперечным балкам. Не проминается и не пружинит.

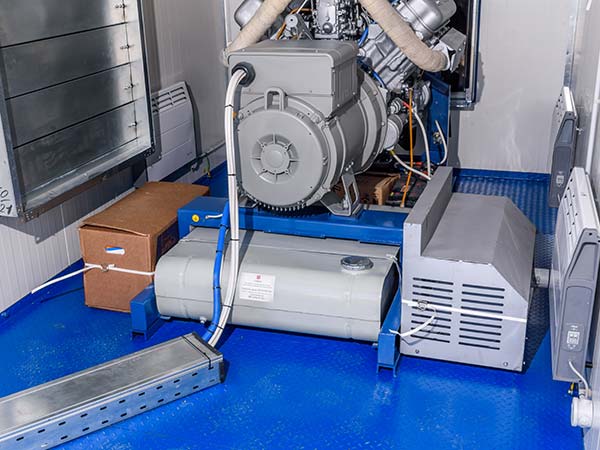

- Приспособлен для монтажа дизельных электростанций. Продольные опоры являются направляющими, компенсируют передачу вибраций от работающего двигателя.
- Приподнятое основание пола исключает прямой контакт с землей, улучшает теплотехнические характеристики, защищает от коррозии, продлевает срок службы. Функция актуальна при установке на грунт.
- Не промерзает даже при -60°C из-за установленного утеплителя. Функция особенно актуальна, когда контейнер ставится на сваи.

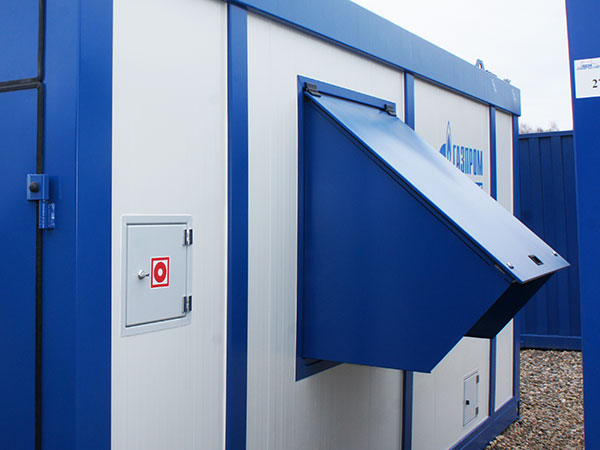

Защитные козырьки
Защитные козырьки
Обеспечивают сохранность приборов при транспортировке и защищают их от влаги.
Сварной металлокаркас из гнутого профиля
Сварной металлокаркас из гнутого профиля
Каркас
Цельносварной, усиленный вспомогательными стойками.
Вспомогательные стойки защищают от прогибов при верхней перегрузке контейнера.
Отсутствуют «мостики холода»
Контейнер спроектирован как герметичная капсула, без стыка металл-металл. Внешний и внутренний металлические каркасы не пересекаются между собой. Это значительно улучшает теплотехнические характеристики контейнера.
- Контейнер не промерзает
- Внутри не образуется иней
- Снаружи не образуется лед
Материалы корпуса
Материалы корпуса
Толщина стен контейнера - 50мм
Металл
- Толщина от 4 до 6 мм - подобрана для обеспечения надежности и долговечности.
- Строго соответствует ГОСТ 19904 и 19903.
- Мы работаем с дилерами лидирующих металлургических предприятий России. Хранение на всех этапах – закрытое. Мы используем чистый металл, не ослабленный, не тронутый коррозией, не требующий специальной обработки перед производством.
Стеновые сэндвич-панели
Наполнитель из пенополистирола плотностью 120 кг/м3 обеспечивает дополнительную прочность.
Материал способен нести значительные нагрузки в течение длительного времени. Позволяет врезать в стены элементы оборудования и кронштейны без вреда для конструкции.
Имеет оптимальные показатели теплопроводности, пожарной безопасности и звукоизоляции.
Герметик
Гидроизолирует мельчайшие зазоры, уплотняет соединения свариваемых мест.
Используется по верху, в основании, в направляющих, во всех стыках сэндвича и каркаса.
Полиуретановая уплотняющая масса NOVOL cоздаёт прочную и эластичную оболочку, не сморщивается и не трескается. Обладает очень хорошей адгезией (сцепление с поверхностью). Устойчивая к воздействию воды и атмосферных явлений, к воздействию ультрафиолетовых лучей.
Полная антикоррозийная защита
Полная антикоррозийная защита
- Все металлические поверхности покрыты лакокрасочный слоем толщиной не менее 80 микрон. Элементы полностью защищены от воздействия влаги. Толщина слоя проверяется специальными приборами.
- Окраска производится с помощью краскопультов в окрасочно-сушильной камере Colortech, снабженной несколькими уровнями освещения. Оборудование гарантирует отсутствие неравномерностей и подтеков.
- Использована полиуретановая индустриальная грунтовка и эмаль Экопол. Марка выбрана среди других после нескольких экспериментов. Гарантирует не менее 15 лет службы.
- Оцинкованные уголки по всему периметру внутри контейнера не подвержены коррозии.
Утепленная крыша
Утепленная крыша
Толщина потолка - 100мм
- Выдерживает статичную нагрузку снегового покрова до 300 кг/м2
- Сохраняет герметичность и теплоизолированность контейнера за счет двойного утепления - кровельных сэндвич панелей и утеплителя.

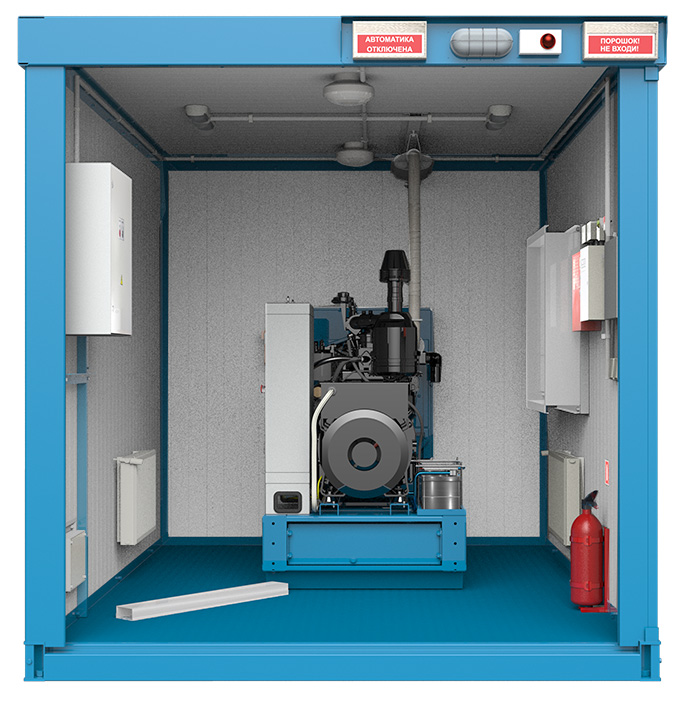

Внутренние системы контейнеров ПСМ

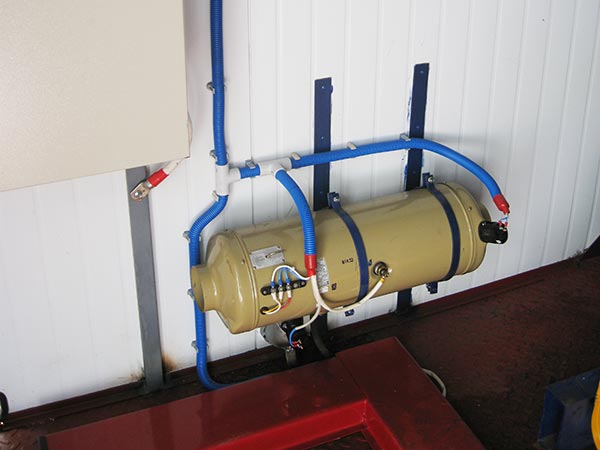

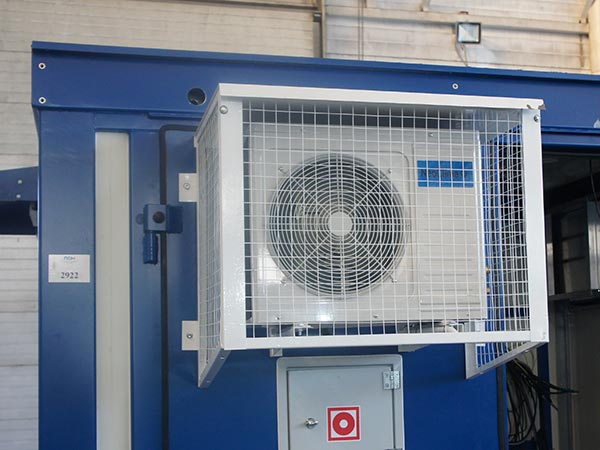

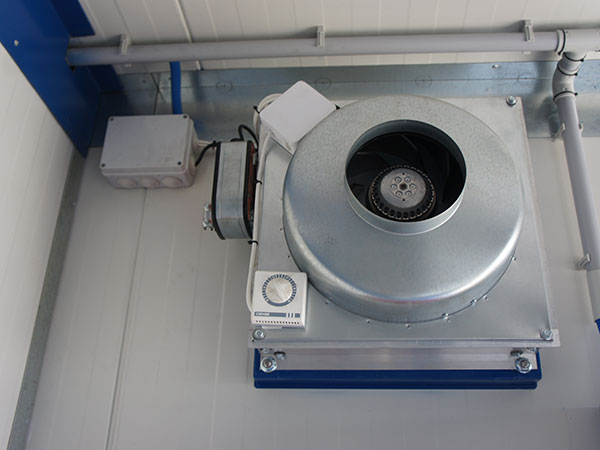

Система вентиляции и отопления
Система вентиляции и отопления
Система вентиляции обеспечивает выдув горячего воздуха наружу, охлаждение радиатора двигателя, забор наружного воздуха для работы и охлаждения двигателя.
Система отопления создает идеальные условия для функционирования оборудования и работы обслуживающего персонала в холодное время года.
Система газовыхлопа
Система газовыхлопа
Обеспечивает выпуск отработавших газов.
Система освещения
Система освещения
Освещает узлы и агрегаты установки, пульты управления, проходы, территорию перед входом. Обеспечивает предписанную освещённость на рабочих местах для постоянного режима работы.
Система пожарной безопасности
Система пожарной безопасности
Системы контейнера обнаружат пожар, выдадут команды на останов оборудования, оповестят о возгорании и запустят тушение.
Пожаробезопасность конструкции
- Класс конструктивной пожарной опасности C0. Все материалы негорючие и не участвуют в распространении пожара.
- 3-я степень огнестойкости. Стены и несущие конструкции обеспечивают целостность блок-контейнера и предотвращают распространение огня в течении 45 мин горения.

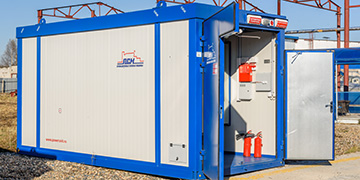

Эвакуационные выходы
- Изнутри отделаны стекломагниевым листом. Материал не подвергается горению, не деформируется, а значит, сохраняет работоспособность дверей при пожаре.
- Размеры дверей соответствуют нормам, для безопасной эвакуации людей. Выполнены в соответствии со сводом правил пожарной безопасности.
Лицензия на проектирование и монтаж пожарной системы
ПСМ выполняет работы в полном соответствии с руководящими документами (СП, ГОСТ, ОТТ) и законодательством РФ. Мы располагаем всеми разрешительными документами и сами несем ответственность за противопожарную безопасность контейнера.
Система электробезопасности
Система электробезопасности
Обеспечивает защиту оборудования, а также защиту людей от воздействия токов.
Охранная система
Охранная система
Необходима для обнаружения несанкционированного проникновения и оповещения владельцев.
Взломостойкость конструкции
III класс устойчивости к взлому
80 единиц сопротивления до частичного доступа. 120 единиц сопротивления до полного доступа. Единица сопротивления - условное численное значение устойчивости контейнера к взлому при использовании инструмента в течение одной минуты. Чем больше единиц сопротивления, тем дольше происходит взлом.

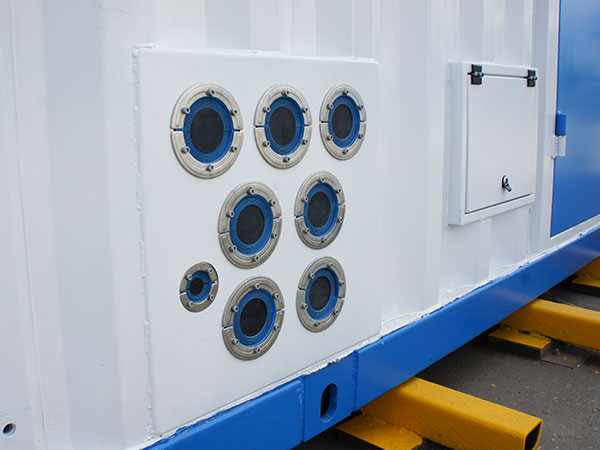

Кабельные вводы и технологические проемы
Кабельные вводы и технологические проемы
Набор и расположение специальных проемов зависит от установленного оборудования.
Кабельный лючок с текстолитовой пластиной обеспечивает удобный ввод кабелей любого сечения. Он снабжен уплотнительной резинкой, что позволяет сохранить герметичность и теплоизолированность контейнера.
Система управления контейнером
Система управления контейнером
Производит управление внутренними системами контейнера без участия оператора.
Комплектация контейнеров 1 и 2 степени автоматизации
1 степень автоматизации
(Неавтоматизированный) 1 степень автоматизации
(Неавтоматизированный)
(Неавтоматизированный) 1 степень автоматизации
(Неавтоматизированный)
Внутренними системами контейнера управляет оператор
2 степень автоматизации
(Автоматизированный) 2 степень автоматизации
(Автоматизированный)
(Автоматизированный) 2 степень автоматизации
(Автоматизированный)
Внутренние системы контейнера контролирует автоматическая система управления. Она следит за оптимальным микро-климатом контейнера и поддерживает дизельный двигатель в режиме «горячего резерва» для мгновенного старта.
Внимание! Для работы автоматизированного контейнера требуется сеть 220В.
Внимание! Для работы автоматизированного контейнера требуется сеть 220В.
Система вентиляции и отопления

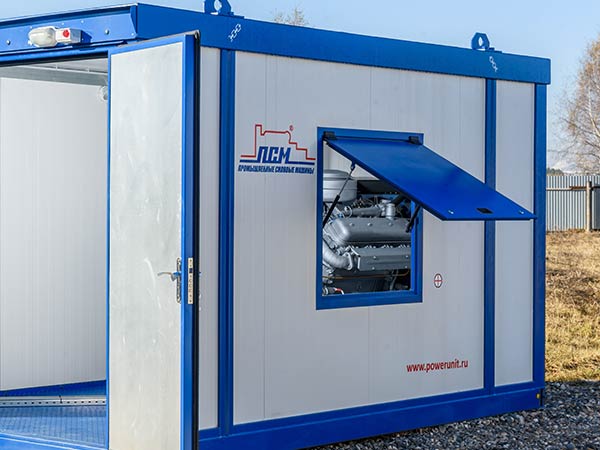

Окна с амортизаторами
Фиксируют открытое окно в определенном положении. При закрывании дают плавное замедление.
Выдув горячего воздуха и поступление прохладного происходит с помощью конвекции.

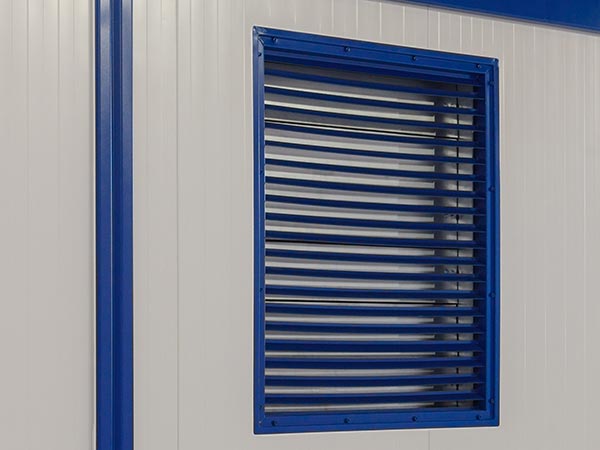

Решетки (жалюзи)
Необходимы для организации вентиляции внутри контейнера в автоматическом режиме в зависимости от режима работы двигателя и температуры воздуха.
- Защищают от попадания осадков при боковом дожде.
- Исключают дополнительное сопротивление воздуха.
- Антивандальное исполнение 3 класса. Через решетки невозможно проникнуть внутрь контейнера.

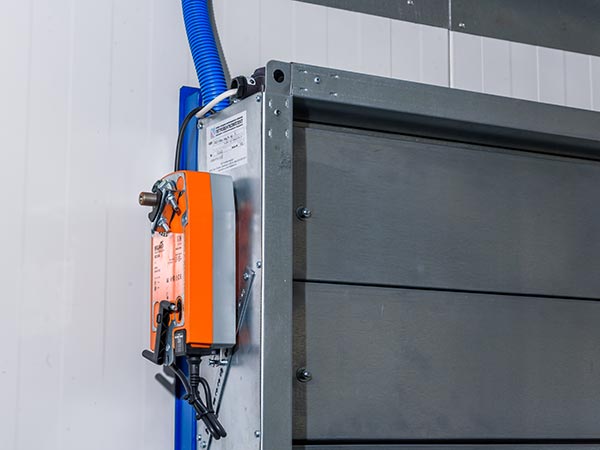

Электроприводы жалюзи
Швейцарские электроприводы Bellimo точно управляют движением клапанов, регулируют поток воздуха, поступающий внутрь контейнера соответственно рабочему режиму оборудования.
Для вентиляции обесточенного контейнера предусмотрен дублирующий ручной привод. Позволяет открыть каждый клапан в отдельности и зафиксировать положение. При снятии фиксатора клапан закроется под действием пружины.

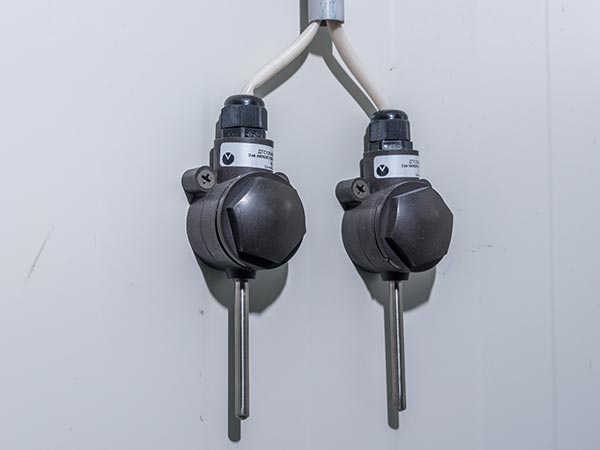

Термодатчики
Обеспечивают автоматический контроль за температурой внутри контейнера и температурой жалюзийных лопаток. Сигнализируют о приближении критических температурных меток.

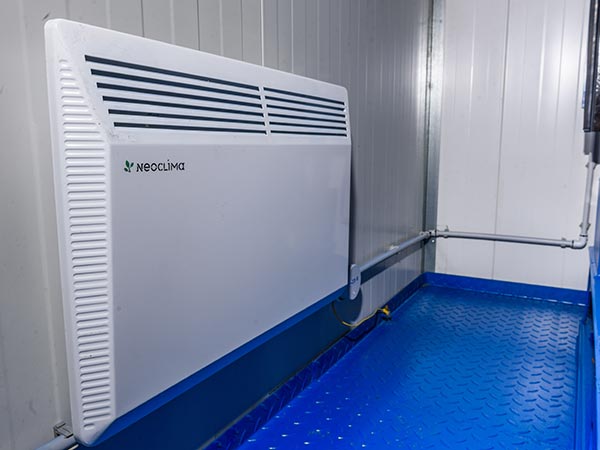

Электроконвекторы
Интенсивно обогревают пространство, создавая идеальные условия для функционирования оборудования и работы обслуживающего персонала.
Опция

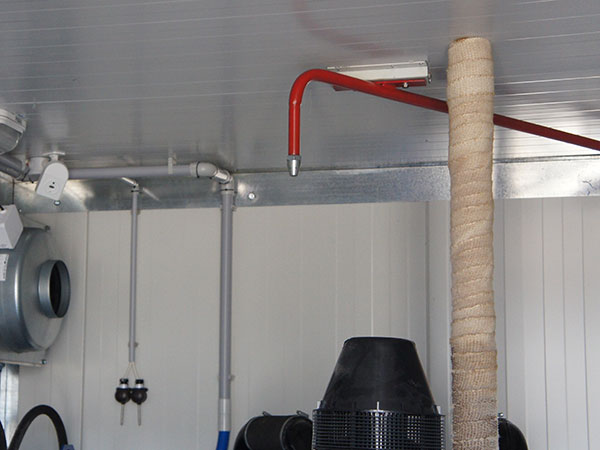

Система газовыхлопа

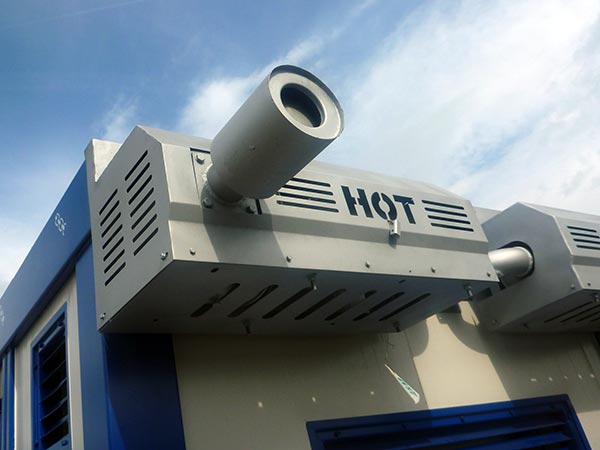

Защитный кожух глушителя
- Безопасность: защищает глушитель от попадания влаги.
- Эстетика: внешне труба выглядит более аккуратно.

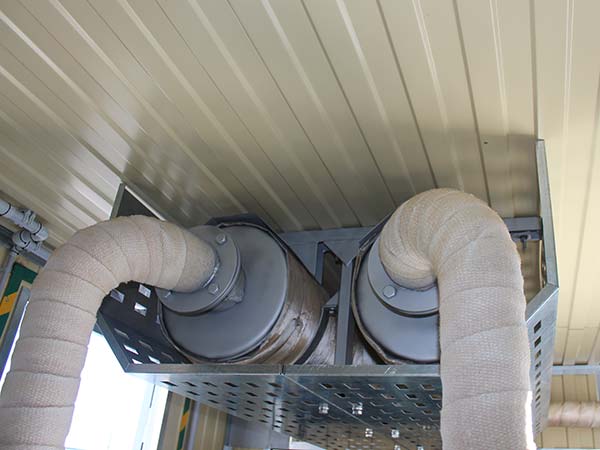

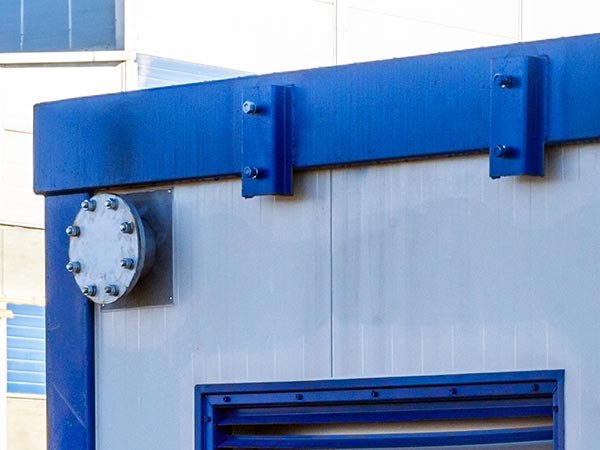

Система подвеса глушителя
Глушитель крепится на подвесах, не нарушающих целостность крыши.
Гарантирует полную герметичность и водонепроницаемость контейнера.

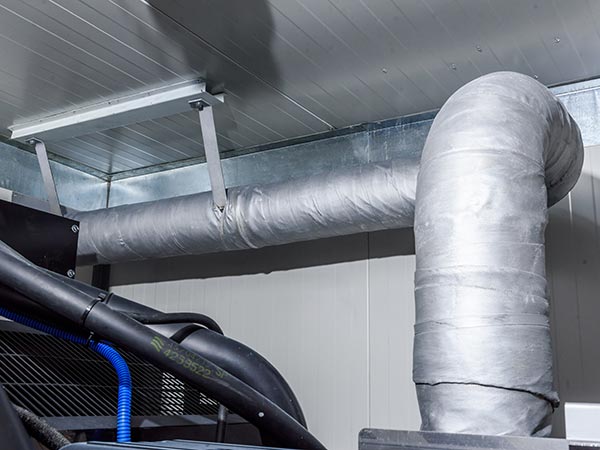

Термоизоляция выхлопных труб

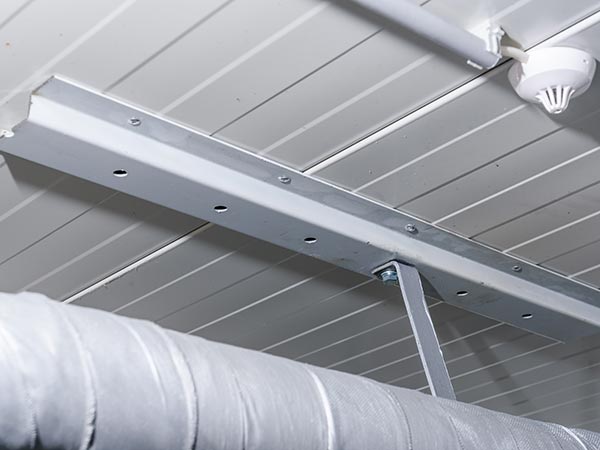

Фиксация выхлопных труб
Система освещения

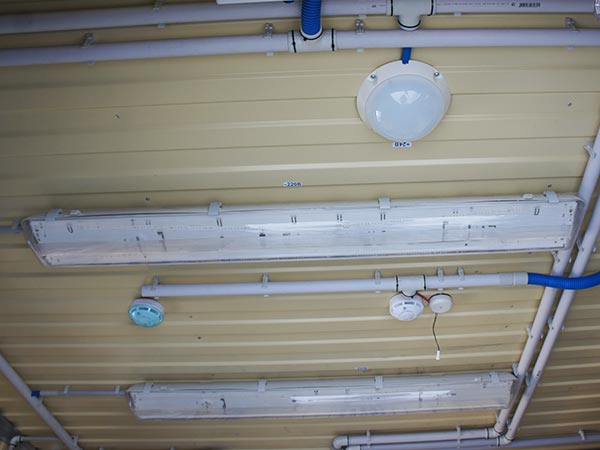

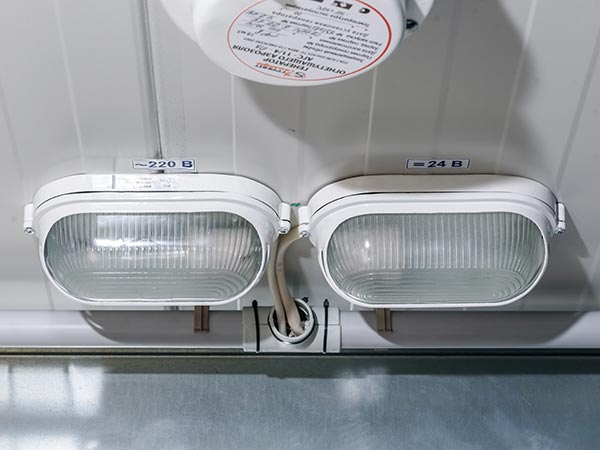

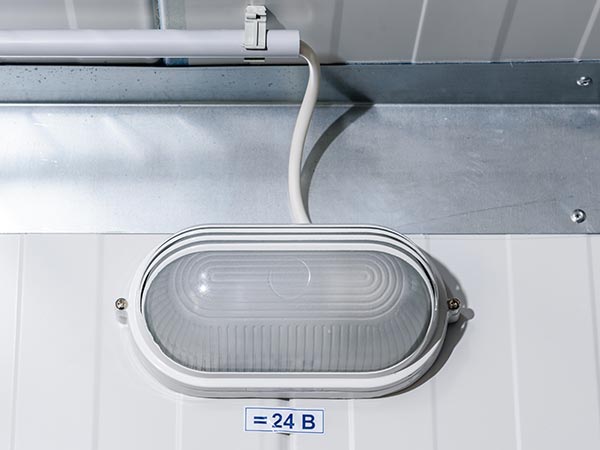

Внутреннее освещение 24В
Питается от аккумуляторных батарей.
Для неавтоматизированного контейнера является основным освещением, для автоматизированного - аварийным при отсутствии сети 220В.
Необходимо для продолжения работы при невозможности использовать основное освещение. Освещает узлы и агрегаты установки, пульты управления, входную дверь. Обеспечивает предписанную в люксах освещённость на рабочих местах для аварийного режима. Удовлетворяет требованиям руководящих документов.
Внутреннее освещение 220В
Питается от сети переменного тока 220В.
Освещает узлы и агрегаты установки, пульты управления, проходы. Обеспечивает предписанную освещённость на рабочих местах для постоянного режима работы. Удовлетворяет требованиям руководящих документов.
Опция

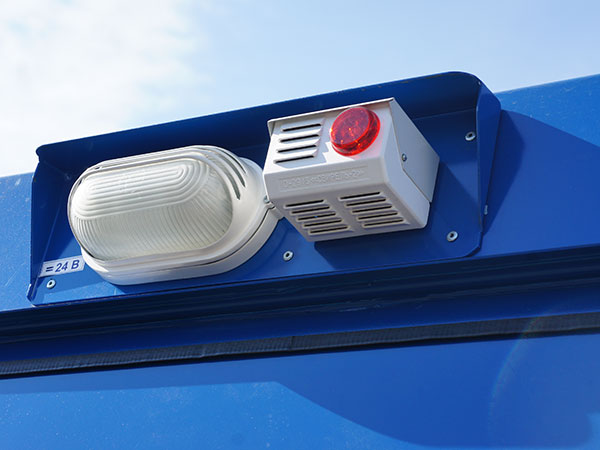

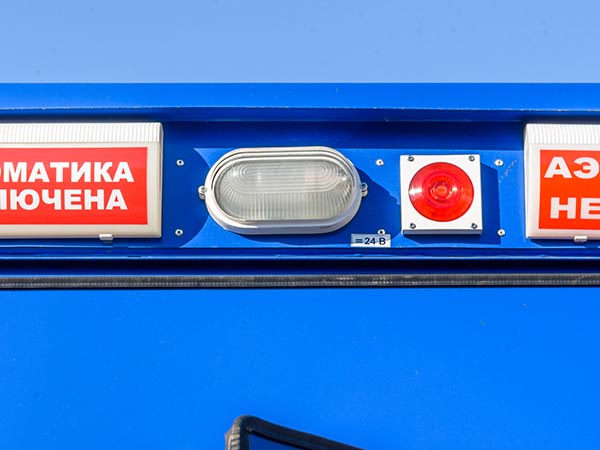

Наружноее освещение 24В
Питается от аккумуляторных батарей (24В).
Система пожарной безопасности

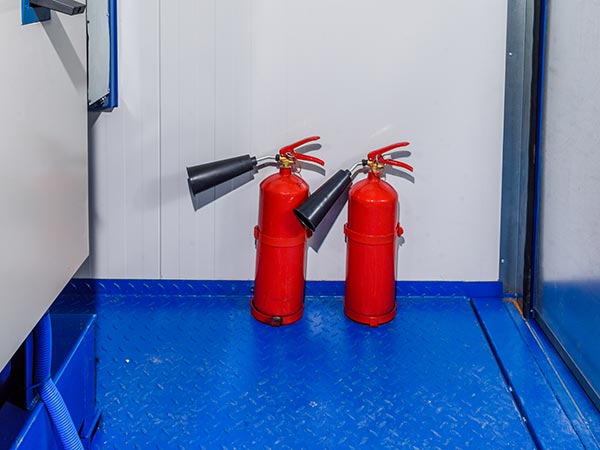

Ручные углекислотные огнетушители
Опция
Опция

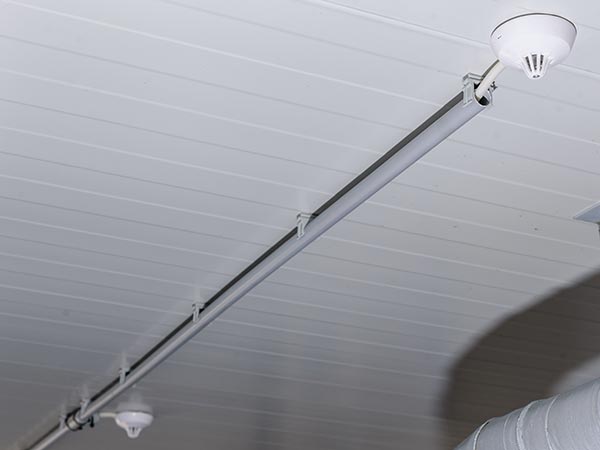

Тепловые пожарные извещатели
Обнаруживают возгорание по увеличению температуры. Постоянно измеряют температуру внутри контейнера и при достижении порогового значения передают сигнал на приемно-контрольный прибор.
Ручной пожарный извещатель
- Углубленный лючок не нарушает внешние габариты. Облегчает транспортировку и размещение на местности.
- Препятствует несанкционированному доступу.
Звуковое оповещение
Сирена информирует персонал о необходимости срочно покинуть контейнер.
Визуальное оповещение, табличка «Выход»

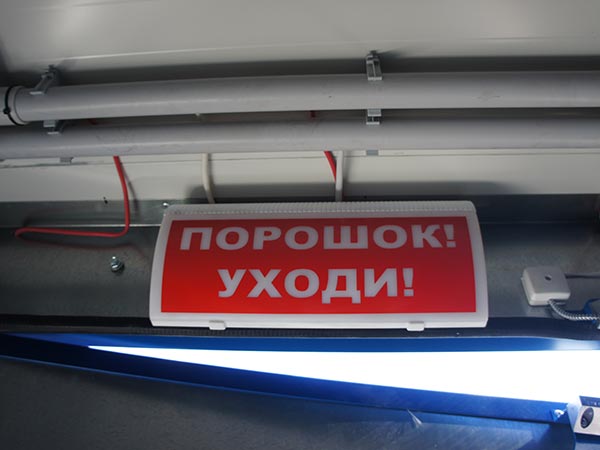

Световое оповещение «Порошок! уходи!», «Порошок! не входи!»
Информируют персонал о необходимости срочно покинуть контейнер, указывают положение эвакуационных выходов. Предупреждают о включении системы пожаротушения.

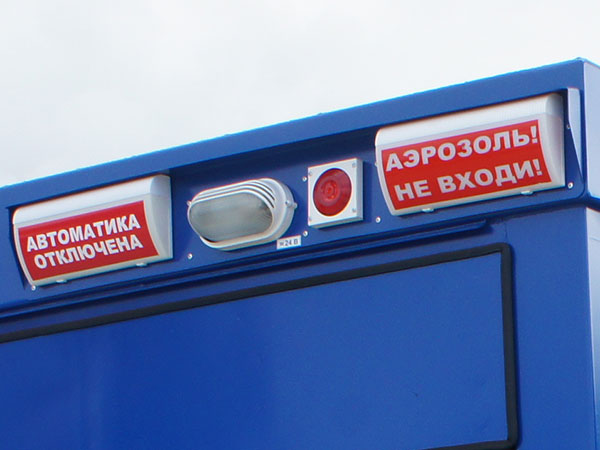

Световой оповещатель «Автоматика отключена»

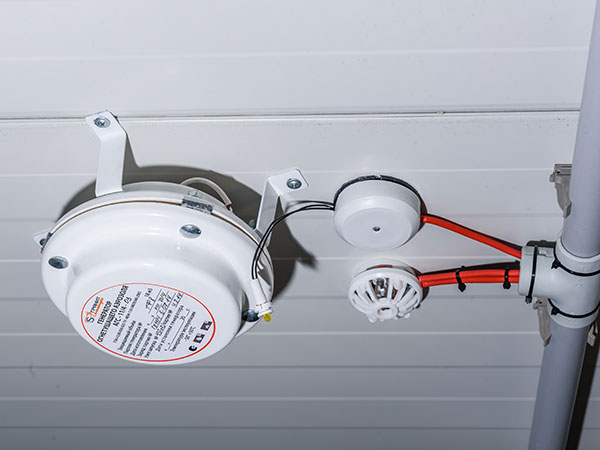

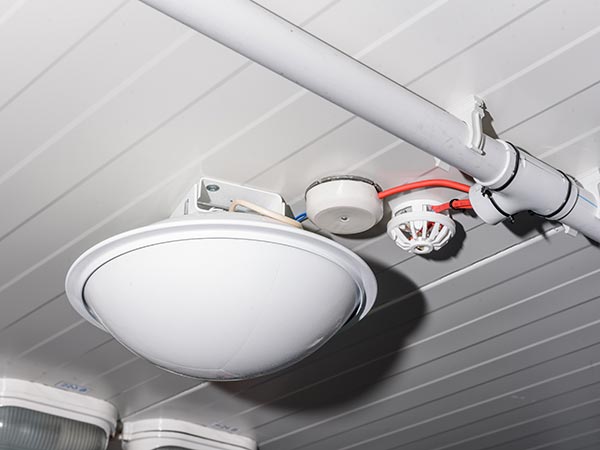

Модули порошкового огнетушения
Приступает к тушению пожара через 60 секунд после срабатывания датчика возгорания. Интенсивно борется с возгоранием огнетушащим порошковым составом.
Ручной запуск снаружи контейнера
- Позволяет запускать систему автоматического пожаротушения снаружи контейнера
- Обеспечивает безопасный доступ оператора к охранно-пожарным системам
- Дает доступ к системе управления пожаротушением ограниченному кругу лиц, владеющему ключами
- Выдерживает время для эвакуации
Аварийный останов оборудования
Система электробезопасности

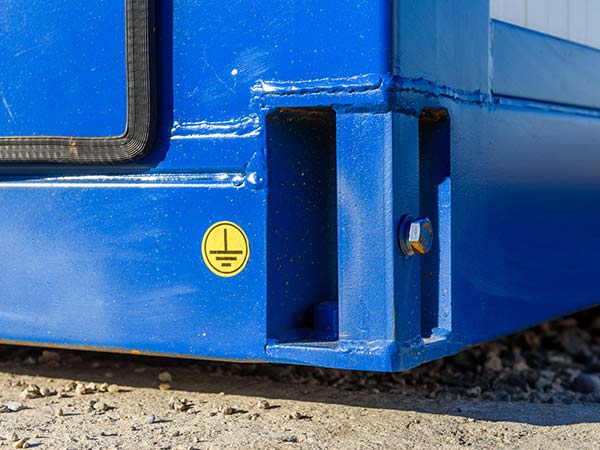

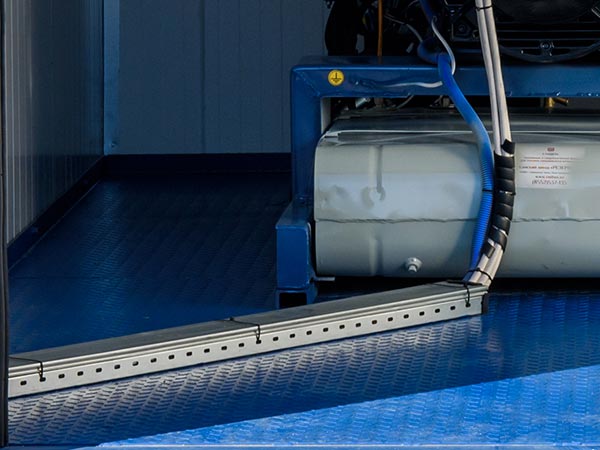

Заземление
Все приборы заземлены на одну общую шину. Это обеспечивает защиту оборудования, а также защиту людей от воздействия токов, возникающих при поломках, неправильной эксплуатации техники и при разрядах молний.
Точки для монтажа вертикальных заземлителей предусмотрены во всех четырех углах основания, что упрощает монтаж контура заземления.
Защитные экраны на токоведущих частях
Установлены на всех элементах, находящихся под напряжением.
Защищают персонал от удара током.

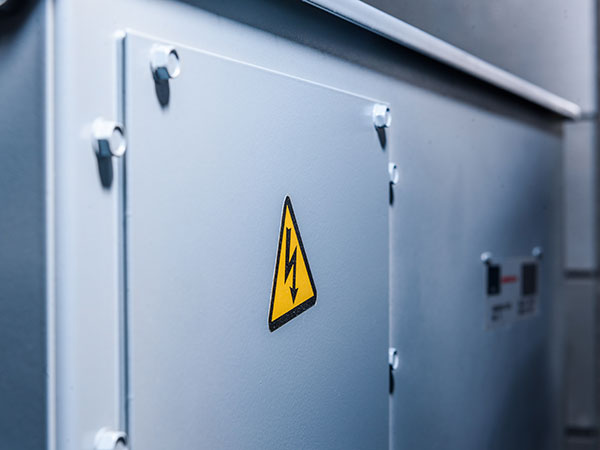

Маркировка токоведущих частей
Предупреждает о наличии оборудования и систем, находящихся под напряжением.
Охранная система
Запорные механизмы на дверях, окнах, лючках

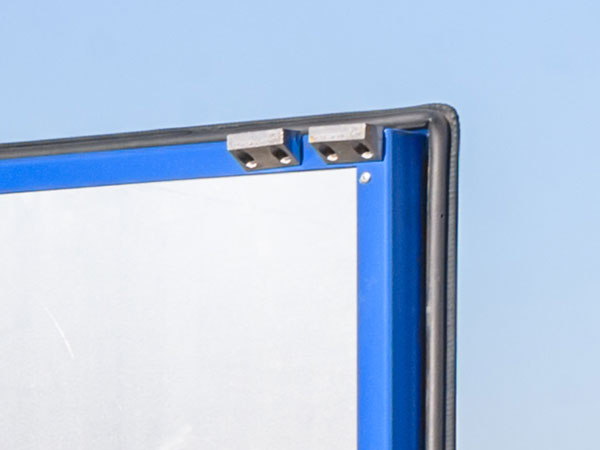

Магнитоконтактные датчики Геркон на дверях и лючках
Контроль безопасности. Реагируют на несанкционированное вскрытие дверей.
Опция

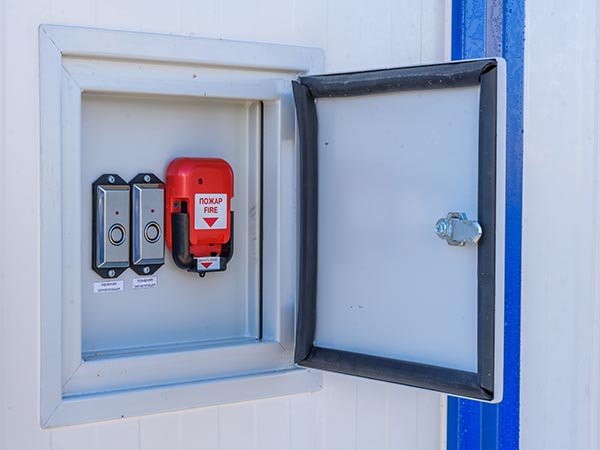

Индивидуальные ключи Touch Memory
Позволяют отслеживать, кто и когда заходил в контейнер, открывал пульты управления или лючки.
Опция

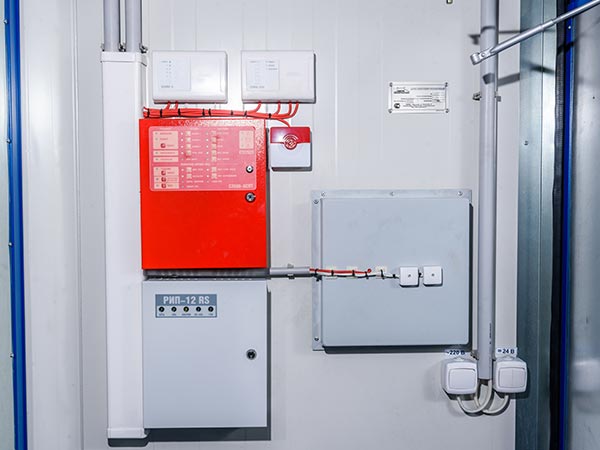

Прибор приемно-контрольный BOLID C2000-АСПТ
Система объединена в единый комплекс с пожаротушением – таким тандемом удобно управлять.
- Контролирует состояние шлейфов пожарной сигнализации, датчиков ручного пуска, выходы огнетушащего вещества, исправность оборудования установки пожаротушения.
- При срабатывании двух пожарных извещателей: автоматически останавливает двигатель и закрывает вентиляционную систему, дает сигнал на запуск автоматической системы пожаротушения, включает звуковое и световое пожарное оповещение (сирена, световые табло).
- Надежен. Имеет резервное электропитание от встроенных аккумуляторных батарей.
- Сертифицирован на подачу сигнала средствам пожаротушения.
- Контролирует датчики состояния дверей, исправность шлейфов охранной сигнализации.
- Реагирует на взлом и блокировку дверей: включает звуковой сигнализатор.
- Дает возможность составить временной график доступа.
Опция
Каркас
Опция
Наружная и внутренняя маркировка
Специальные пиктограммы указывают центр тяжести, точки погрузки, предназначение лючков, информируют о безопасности.
Символьная система позволяет легко ориентироваться в рабочих системах контейнера, быстро выполнять операции перегрузки, установки. Принята всеми мировыми производителями.
Съемные выступающие части
Глушитель и выступающие части (козырьки и т.п.) фиксируются внутри контейнера во время транспортировки

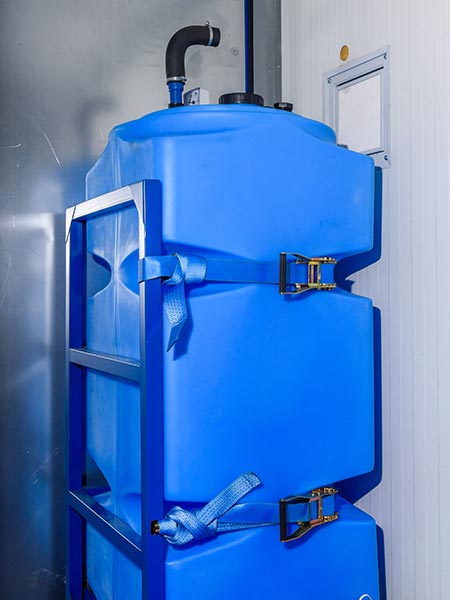

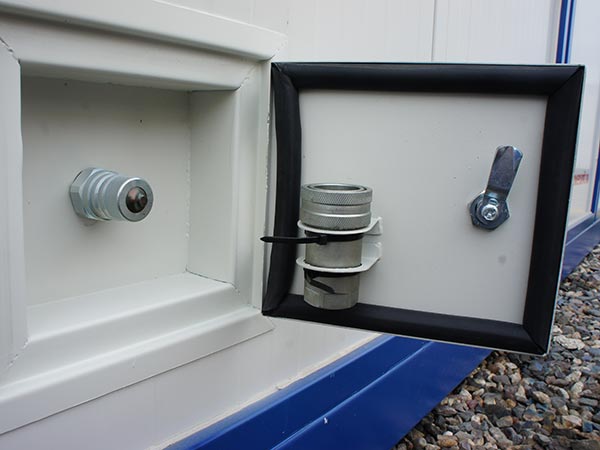

Лючок для закачки ГСМ, снабженный быстроразъемным соединением
- Дает возможность дозаправки из внешнего источника вручную или с помощью топливозаправщика.
- Обеспечивает легкую стыковку магистрали.
Опция
Опция
Система управления

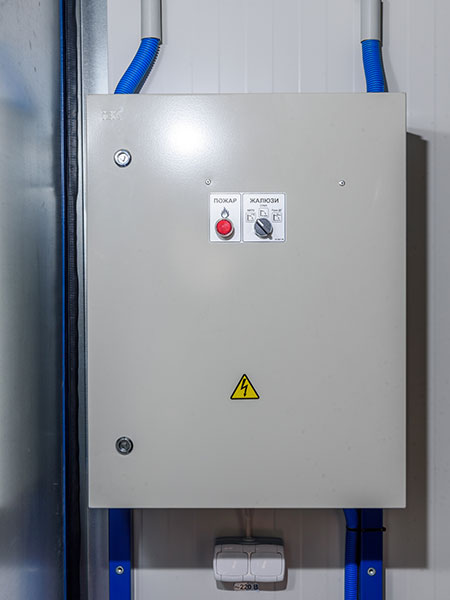

Щит собственных нужд
Необходим для управления системами контроля температуры и вентиляции контейнера
Опция
Документация
Руководство по эксплуатации
Сертификаты на все комплектующие и материалы
Опции контейнера
Передвижное исполнение
Полозья
Транспортировка волоком на небольшие растояния
Для перемещения в пределах одного объекта.
Сани
Транспортировка волоком на большие растояния
Для перемещения по особо сложной местности (болота, подтаявшая вечная мерзлота, зимник, грунтовка, глина, тайга).
Шасси
Перемещения по дорогам
Возможна установка на автомобильный или тракторный прицеп, автомобили различных производителей.
Сани, полозья, автомобильные и тракторные шасси отсоединяются и дают возможность оптимальной транспортировки. Контейнер оборудован петлями для растяжек в основании, с помощью которых он крепится на прицеп или ж/д платформу во время доставки.
Передвижное исполнение упрощает установку контейнера на месте эксплуатации.
Для отправки по морю и железной дороге возможен монтаж внутрь 20 и 40-футового морского контейнера .
Внутренние системы
Каркас
- Дополнительные проемы (двери, окна, вентиляционные отверстия, лючки и др.) Фото

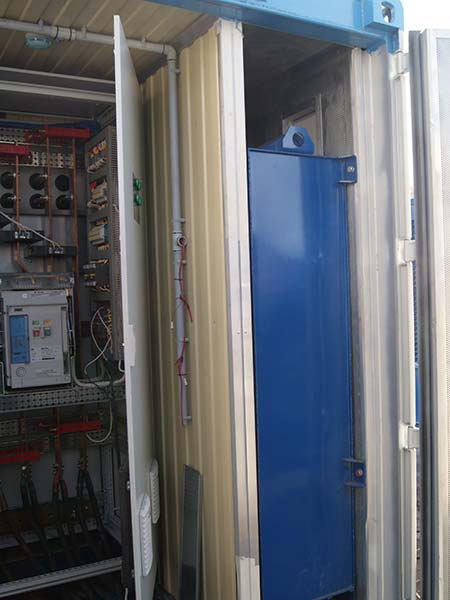

- Перегородки для разделения контейнера на несколько отсеков Фото
- Сетки от насекомых и грызунов
- Маркизы от обильных осадков Фото
- Герметичный кабельный ввод Roxtec Фото
- Уменьшенный габарит контейнера КСП-422424 для размещения внутри 20 и 40-футового морского контейнера
- Специальная окраска и размещение логотипа заказчика Фото
Климат-контроль
- Теплый пол Фото
- Дизельная печь
- Отопительно-вентиляционная установка типа ОВ Фото
- Система кондиционирования Фото
- Адаптация к работе при температуре
до -60°C
Система газовыхлопа
- Установка глушителя внутри контейнера для дополнительной шумоизоляции Фото
Топливная система
- Дополнительный топливный бак объемом 800-3000 л внутри контейнера Фото
- Внешний резервуар для топлива Фото
- Лоток для слива топлива Фото
- Герметичный дыхательный клапан с огнепреградителем для защиты топливного бака и вывода паров из бака за пределы контейнера
- Система дозаправки масла
- Система заправки топлива в автоматическом режиме
Система вентиляции
- Канальный вентилятор для очистки воздуха от токсичных продуктов сгорания Фото
- Вытяжной зонт над двигателем
- Запуск системы вентиляции снаружи контейнера для очистки воздуха перед входом

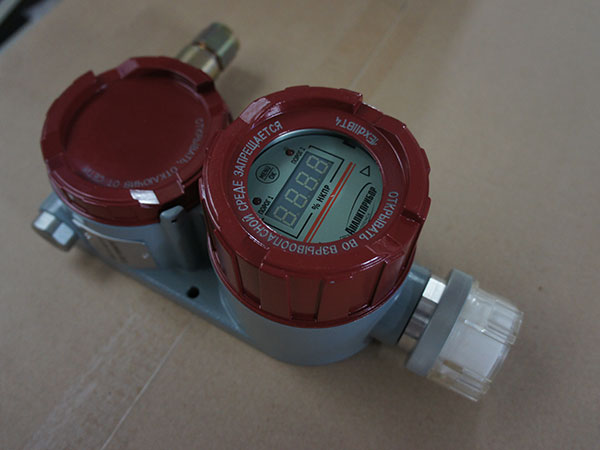

- Датчики загазованности Фото
- Датчики паров дизельного топлива
- Комплект шумоподавляющих решеток и коробов лабиринтного исполнения
Система освещения
- Энергосберегающие лампы: светодиодные, люминисцентные или LED Фото
- Внешний прожектор
- Дополнительное освещение шкафа управления
- Датчик освещенности: фото-реле
Система пожарной безопасности
- Газовая система пожаротушения Фото
- Аэрозольная система пожаротушения Фото
- 2-я степень огнестойкости: выдерживают 90 минут горения
- Извещатели пламени
- Дымовые извещатели
- Дистанционный ручной запуск с диспетчерского пункта
- Программное обеспечение С2000-М для диспетчера
Охранная система
- Радиоволновые датчики движения
- Инфракрасные датчики движения
- Оборудование для передачи информации по беспроводному каналу (радио или GSM).
Система управления контейнером
- Дистанционный контроль с удаленного диспетчерского пункта
Как мы производим контейнеры

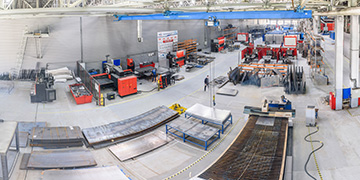

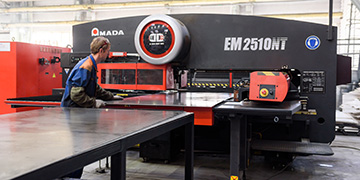

Мы производим контейнеры в Ярославской области. Наша производственная площадка оснащена самым современным оборудованием, которое гарантирует качество обработки металла. Все операции производится на станках с ЧПУ - японских высокоточных станках AMADA - координатно-револьверном прессе, листогибе и гильотинных ножницах, аппарате плазменной резки Durma, сварные швы очищаются от окалины на автомате Fladder (Дания).
Мы используем только оригинальные материалы от проверенных поставщиков и производителей. На все комплектующие есть документация, подтверждающая их происхождение.
В компании ПСМ в контейнеры «Север» размещают дизельные генераторы и насосные агрегаты. Контейнеры полностью удовлетворяют требованиям безопасности, удобства, звуко и теплоизоляции, предъявляемым к размещению дизельной техники. При необходимости размещения оборудования другого типа, специалисты инжинирингового центра вносят доработки в конструкцию контейнера.
Как заказать контейнер
Внимание!Работаем со всеми регионами России, со странами ближнего и дальнего зарубежья.
Подробнее о доставке.
Для заказа контейнера сообщите менеджеру ПСМ следующие параметры:
- Описание оборудования
Например, контейнер для генератора 100 кВт, масса агрегата - 2500 кг,габариты 2,4×1,2×1,5 м , требуется дополнительный топливный бак на 1000л, эксплуатация при температуре до -35°С. - Требования к внутренним системам
Например, защита от насекомых, песка и перегрева для резервной электростанции в жаркой песчаной местности - Адрес и способ доставки
При необходимости контейнер будет укомплектован специальными приспособлениями для особых видов доставки (авиа, ж/д).
Контейнеры зарекомендовали себя во всех отраслях, они служат на нефтегазовых месторождениях Крайнего Севера, в жарких степях Казахстана.
← Все варианты исполнения
