Дизельный генератор ADMi-3600 Mitsubishi (3600 кВт) (энергокомплекс)
еще станций
3 × ADMi-1200
Дизельные энергокомплексы производства ПСМ серии ADMi-3600 мощностью 3600 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

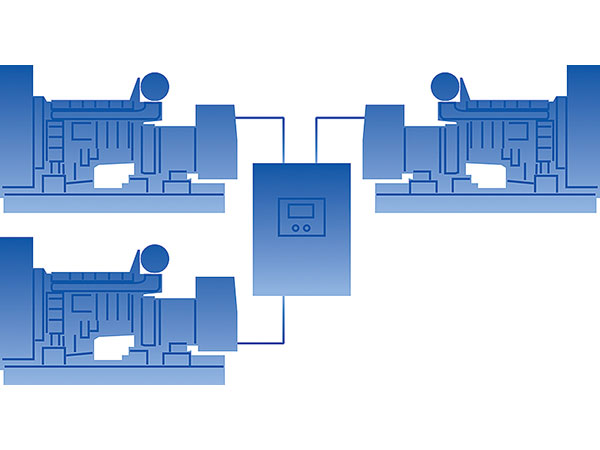

Энергокомплексы ADMi-3600 состоят из трех дизельных генераторов серии ADMi-1200, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Созданы для работы в режиме Continuous - 24 часа в сутки при полной нагрузке
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Не требуют лицензированных сервисных специалистов для обслуживания
Основная мощность | 3600 кВт / 4500 кВА |
Резервная мощность | 3960 кВт / 4950 кВА |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 690 |

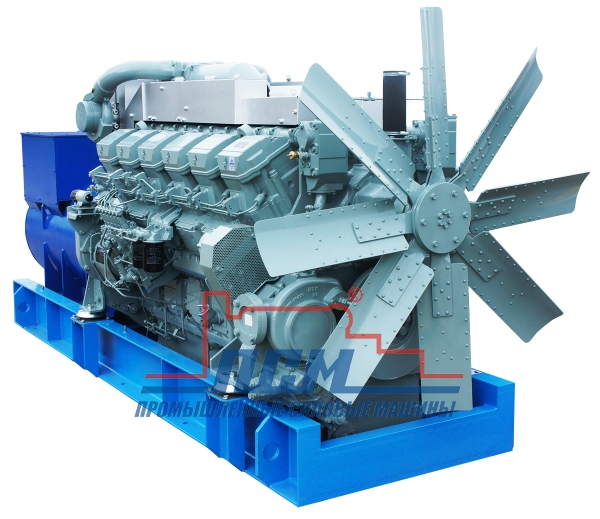

Характеристики единичного дизельного генератора ADMi-1200
Модель двигателя | Mitsubishi S12R-PTAA2 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 170 |
Ход поршня, мм | 180 |
Рабочий объем, л | 49.03 |
Степень сжатия | 14:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 180 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC Функции:
|
Габаритные размеры (Д×Ш×В), мм | 5100×2000×2500 |
Вес, кг | 12000 |
Тип глушителя | Промышленный |
Ручной насос закачки охлаждающей жидкости | |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
125
без заправочного объёма радиатора
|
Пусковое устройство | Стартер 2 x 7.5 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

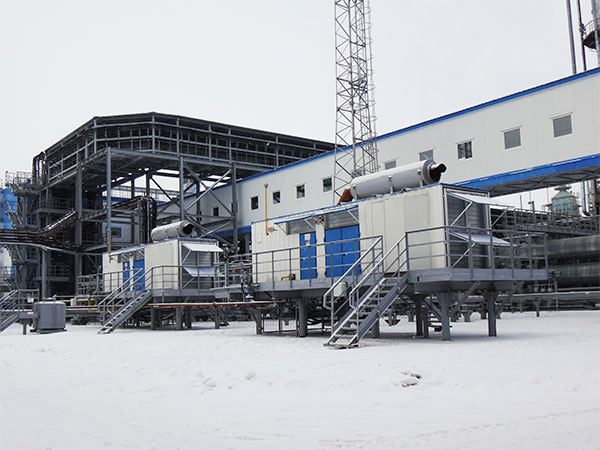

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
