Дизельный генератор ADMi-3300 Mitsubishi (3300 кВт) (энергокомплекс)
Состав энергокомплекса
3 × ПСМ ADMi-1100
3 × ПСМ ADMi-1100
Напряжение:
400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
3360 кВт / 4200 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
3696 кВт / 4620 кВА
Номинальный ток
6062 А
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельные энергокомплексы производства ПСМ серии ADMi-3300 мощностью 3360 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

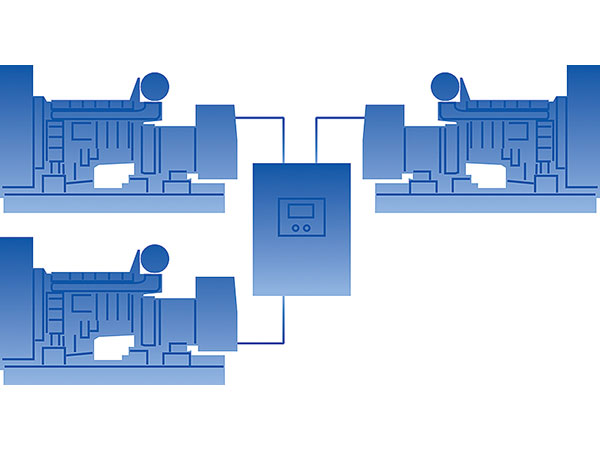

Энергокомплексы ADMi-3300 состоят из трех дизельных генераторов серии ADMi-1100, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
Серия ADMi «Taifun»- Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Не требуют лицензированных сервисных специалистов для обслуживания
Основные характеристики
| Основная мощность | 3360 кВт / 4200 кВА |
| Резервная мощность | 3696 кВт / 4620 кВА |
| Напряжение, В | 400 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 660 |

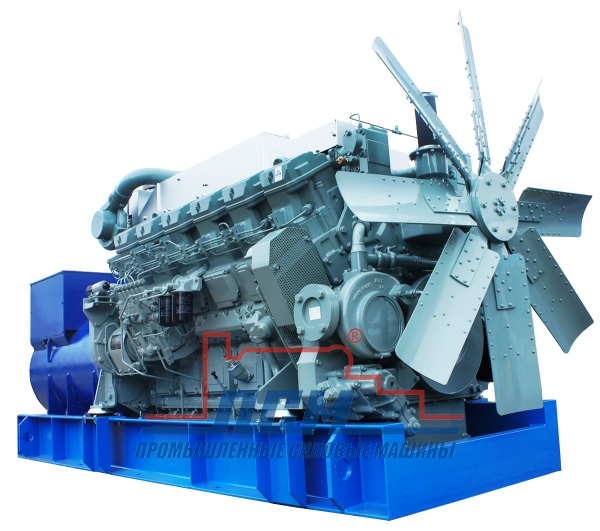

Характеристики единичного дизельного генератора ПСМ ADMi-1100
Двигатель
| Модель двигателя | Mitsubishi S12R-PTA2 |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 170 |
| Ход поршня, мм | 180 |
| Рабочий объем, л | 49.03 |
| Степень сжатия | 14:1 |
| Электрический подогреватель охлаждающей жидкости | |
Генератор
| Модель генератора |
Mecc Alte ECO43-VL/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
| Напряжение, В | 400 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток, А | 2021 |
| Класс изоляции | H |
| Степень защиты | IP23 |
| Регулятор напряжения (AVR) | DER-1/A |
Топливная система
Открытое исполнение ПСМ ADMi-1100
| Габаритные размеры (Д×Ш×В), мм | 4500×2000×2350 |
| Вес, кг | 11000 |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Ручной насос закачки охлаждающей жидкости | |
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л |
125
без заправочного объёма радиатора
|
Система электрооборудования
| Пусковое устройство | Стартер 2 x 7.5 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Зарядное устройство АКБ | |
Масляная система
| Объем системы смазки, л | 180 |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Система управления энергокомплекса осуществляет:
- организацию параллельной работы электроагрегатов
- запуск и остановку электроагрегата
- измерение текущих параметров двигателя и вырабатываемой электроэнергии
- аварийную остановку в случае неполадок
Ручной запуск
Система управления единичного дизельного генератора
Система управления ПСМ СУЭМ с функцией параллельной работы
Реализована на базе микропроцессорного контроллера DEIF AGC
ОСНОВНЫЕ ФУНКЦИИ:
| Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС |
| Контроль групповой работы (распределение нагрузки на работающих установках) |
| Управление исполнительными устройствами единичного агрегата |
Распределительное устройство
Применяется для приема и распределения электрической энергии.
Комплектация устройства согласовывается с Заказчиком.
Автоматический запуск
Система управления единичного дизельного генератора
Система управления ПСМ СУЭМ с функцией параллельной работы
Реализована на базе микропроцессорного контроллера DEIF AGC
ОСНОВНЫЕ ФУНКЦИИ:
| Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС |
| Контроль групповой работы (распределение нагрузки на работающих установках) |
| Управление исполнительными устройствами единичного агрегата |
Распределительное устройство
Шкаф АВР (автоматический ввод резерва)
Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.
ОСНОВНЫЕ ФУНКЦИИ:
| Измерение и индикация параметров основной сети |
| Подача команды на пуск и останов ДЭС |
| Проведение тестирования резервного ввода с нагрузкой и без |
| Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания |
| Переключение нагрузки на основной ввод при восстановлении сети |
| Сигнализация об авариях, расшифровка произошедших аварий |
В базовую комплектацию автоматизированных дизельных электростанций включены
| Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В |
| Электрический подогреватель охлаждающей жидкости от сети |
! Примечание
Возможно исполнение с демонтажем пульта управления, распределительного устройства для установки системы автоматики заказчика
Возможно изготовление системы управления с аналоговыми приборами.
Опции двигателя
| Предпусковой жидкостный подогреватель | |
| Масляная система, обеспечивающая 150 часов непрерывной работы | |
| Низкошумный глушитель 35Дб (45Дб) |
Опции топливной системы
| Система учета расхода топлива | |
| Ручной/электрический насос откачки/закачки жидкостей | |
| Топливный фильтр-влагоотделитель | |
| Внешний топливный бак | |
| Система автоматической дозаправки топливом из дополнительного бака в основной | |
| Система автоматической дозаправки топливом из внешнего источника |
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции системы управления
| Системы дистанционного мониторинга и управления | |
| Система учета электрической энергии | |
| Реле контроля изоляции (обязательная опция при изолированной нейтрали) | |
| Дублирующие аналоговые приборы | |
|
Шкаф АВР (автоматический ввод резерва) Функции:
|
|
|
Распределительное устройство Применяется для приема и распределения электрической энергии. Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема. |
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |

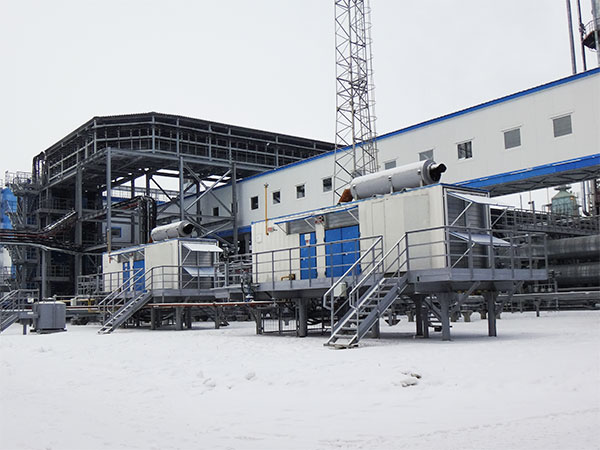

Контейнер «Север»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
Контейнер «Север-М»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских цельнометаллических контейнеров
Варианты передвижного исполнения
В зависимости от требований проекта и габаритных размеров, единичные дизельные генераторы в составе энергокомплекса могут быть размещены в общий контейнер или установлены на шасси.
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
