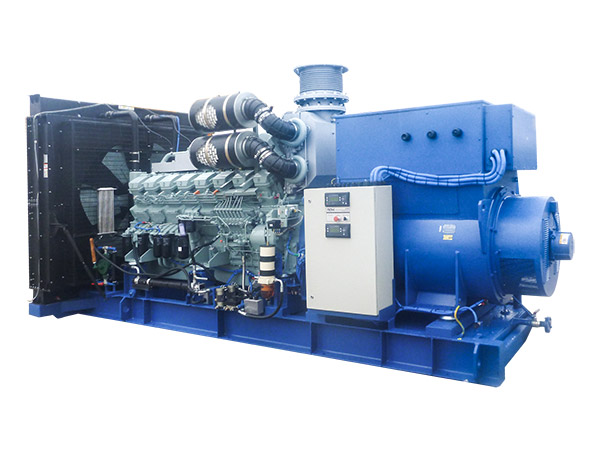

Высоковольтный дизельный генератор 1380 ADMi-1380 6.3 kV Mitsubishi (1380 кВт)
Двигатель
Mitsubishi
Mitsubishi
Напряжение:
6300 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1381 кВт / 1726 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
1519 кВт / 1899 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Дизельные генераторы (электростанции) производства ПСМ серии ADMi-1380 6.3 kV мощностью 1381 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.
Высоковольтные генераторы ADMi-1380 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.
Серия ADMi «Mitsubishi»- Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Не требуют лицензированных сервисных специалистов для обслуживания
Основные характеристики
| Основная мощность | 1381 кВт / 1726 кВА |
| Резервная мощность | 1519 кВт / 1899 кВА |
| Частота тока, Гц | 50 |
| Напряжение, В | 6300 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 264 |
| - при 100% нагрузки | 343.9 |
Двигатель
| Модель двигателя | Mitsubishi S16R-PTA |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 170 |
| Ход поршня, мм | 180 |
| Рабочий объем, л | 65.37 |
| Степень сжатия | 14:1 |
| Электрический подогреватель охлаждающей жидкости | |
Генератор
| Модель генератора |
Marelli Motori
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором STAMFORD | AvK или Mecc Alte. Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
| Напряжение, В | 6300 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток ДГУ, А | 158 |
| Класс изоляции | F |
| Степень защиты | IP23 |
Топливная система
Масляная система
| Объем системы смазки, л | 230 |
Система управления
|
Система управления Реализована на базе русифицированного контроллера Deif CGC-400
Функции:
|
|
|
Высоковольтное распределительное устройство (ВРУ)
Функции:
Комплектация устройства согласовывается с Заказчиком. |
Открытое исполнение
| Габаритные размеры (Д×Ш×В), мм | 5300×2000×2600 |
| Вес, кг | 13000 |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Ручной насос закачки охлаждающей жидкости | |
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л |
170
без заправочного объёма радиатора
|
Система электрооборудования
| Пусковое устройство | Стартер 2 x 7.5 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Зарядное устройство АКБ | |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Опции двигателя
| Предпусковой жидкостный подогреватель | |
| Масляная система, обеспечивающая 150 часов непрерывной работы | |
| Низкошумный глушитель 35Дб (45Дб) |
Опции топливной системы
| Система учета расхода топлива | |
| Ручной/электрический насос откачки/закачки жидкостей | |
| Топливный фильтр-влагоотделитель | |
| Внешний топливный бак | |
| Система автоматической дозаправки топливом из дополнительного бака в основной | |
| Система автоматической дозаправки топливом из внешнего источника |
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Опции системы управления
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |

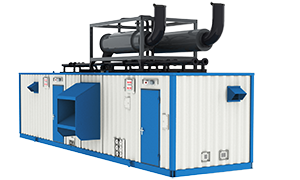

Контейнер «Север-М»
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер цельнометаллический
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Варианты передвижного исполнения
Возможна установка на шасси
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
