Дизельная насосная установка ДНУ(Г)-315/72
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ЯМЗ
Шламовые насосы
Дизельные насосные установки ДНУ(Г)-230/38 предназначены для перекачивания гидросмесей с твердыми включениями (пульп, шламов, растворов и т.д.).
Базовая комплектация: Дизельный двигатель ММЗ и горизонтальный шламовый насос, смонтированные на общей раме и соединенные между собой карданным валом.
В зависимости от перекачиваемой среды и условий эксплуатации базовый насос может быть заменен на аналогичный по производительности насос.
Дополнительно:
- Заменим отечественный двигатель на импортный: Hyundai (Doosan), Volvo Penta
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Модель двигателя | ЯМЗ 238М2 |
Тип |
8VN
8-цилиндровый V-образный без турбонаддува
|
Диаметр цилиндра, мм | 130 |
Ход поршня, мм | 140 |
Рабочий объем, л | 14.86 |
Степень сжатия | 16.5:1 |
Механизм управления топливоподачей и останова двигателя | |
Заслонка аварийного останова |
Модель насоса | Насос шламовый ШН(2000) 6×5×14 |
Рабочая точка | 315 м3/ч, 72 м |
Эксплуатац. частота вращ., об/мин | 2000 |
Характеристики перекачиваемой среды:
Тип жидкости - гидросмеси
Максимальная температура перекачиваемой жидкости до +120°С |
|
Приборы для контроля работы насоса | Манометр, мановакуумметр |
Частота вращения насоса, об/мин | 2000 |
Подача, м³/ч | 315 |
Напор, м | 72 |
Потребляемая мощность, кВт | 104 |
Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт | 135 |
Топливный бак, л | 300 |
Расчетный расход топлива в рабочей точке, л/ч | 26,3 |
Время автономной работы в рабочей точке | 11.4 ч |
Топливные фильтры | |
- грубой очистки | со сменными фильтрующими элементами |
- тонкой очистки | со сменным фильтром |
Объем системы смазки, л | 34 |
Система охлаждения масла с масляным радиатором |
Система впуска с воздушным фильтром |
Зарядный генератор | переменного тока, максимальная сила тока 50А, модели 1322.3771 |
Пусковое устройство | электрический стартер постоянного тока, мощностью 8,2 кВт, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ |
Комплект аккумуляторных батарей |
Диафрагменное сцепление автомобильного типа Механизм выключения сцепления Карданный вал с защитным кожухом для соединения привода с насосом |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
Предпусковой жидкостный подогреватель | |
Электрический подогреватель охлаждающей жидкости |
Система автоматической дозаправки топливом | |
Система учета расхода топлива |
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
Опции системы управления на базе контроллера Deif:
|
Искрогаситель для обеспечения пожаробезопасности |

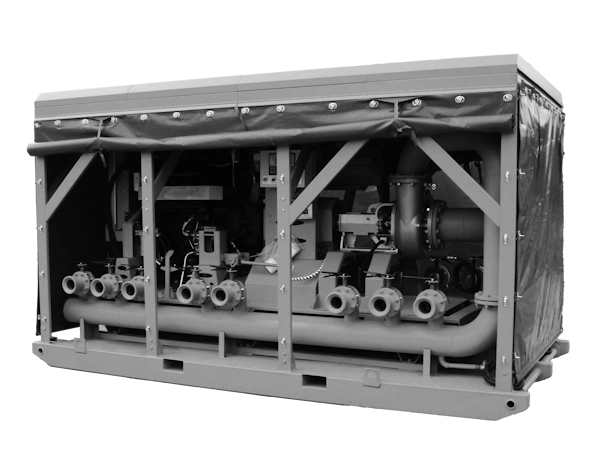

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСКонтейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСЦельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
