Дизельная насосная установка ДНУ-740/48

ДНУ-740/48 ДНУ-740/48

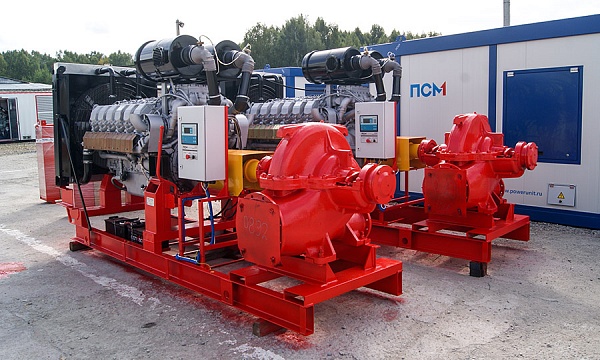

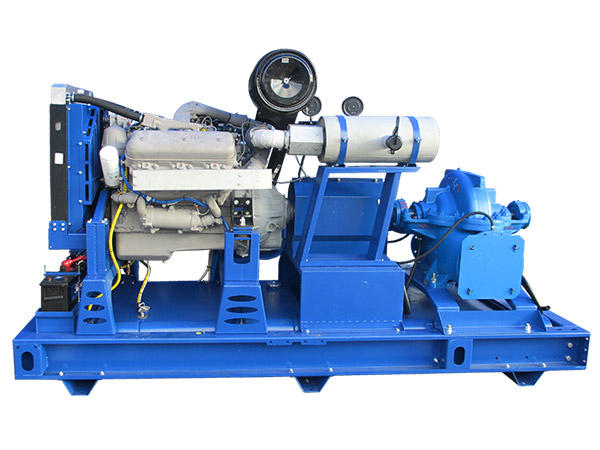

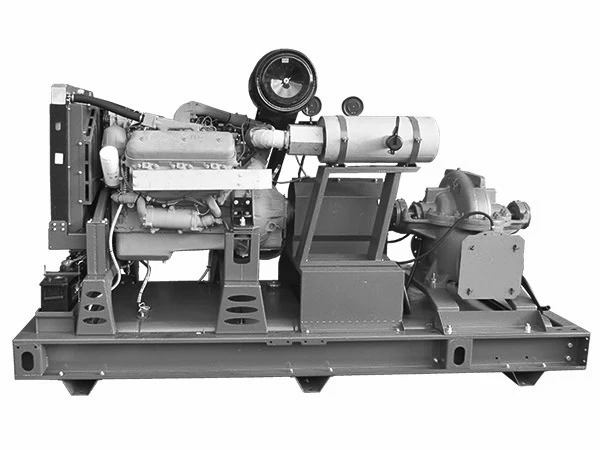

ДНУ-740/48 в  открытом исполнении

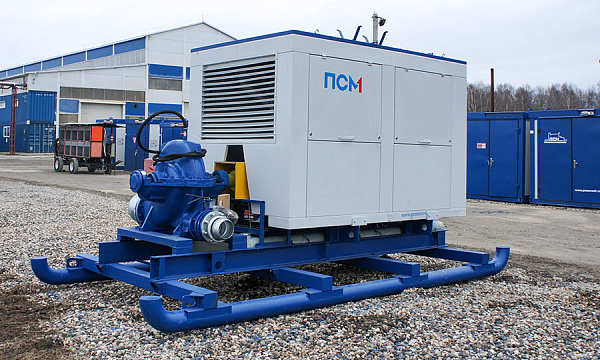

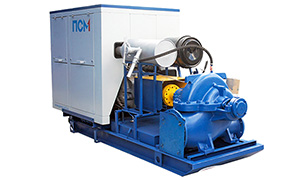

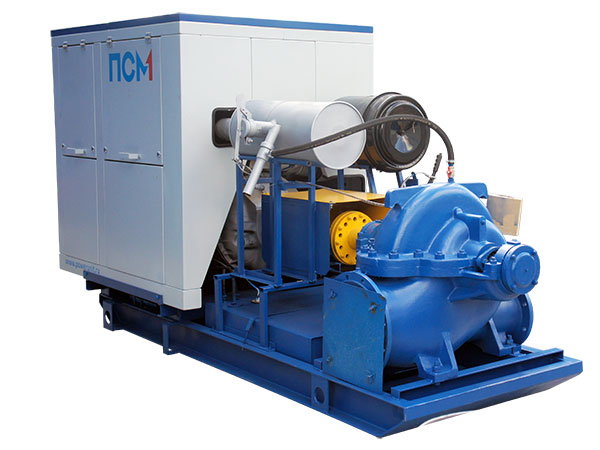

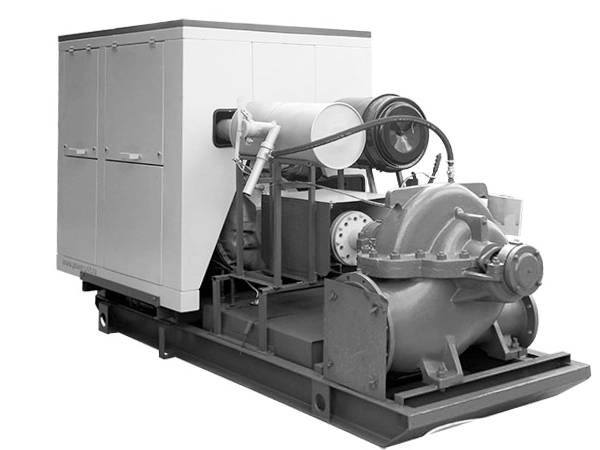

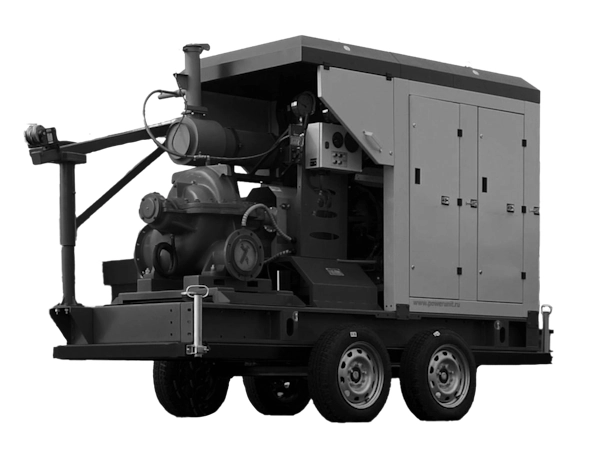

ДНУ-740/48 в капоте
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ЯМЗ
Насос
Тип Д
Тип жидкости
Вода
Подача
Расход перекачиваемой жидкости (производительность)
530-790 м3
Напор
Повышение давления насосом
44-52 м
Диаметры всасывающего/напорного фланца
300 мм / 200 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-740/48 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ЯМЗ и центробежный насос типа Д, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа Д

Применяются:

  • Для подачи воды
  • В сельском хозяйстве для орошения
  • В пожаротушении для подвода воды
  • Для откачивания паводковых вод
Двигатель
Модель двигателя ЯМЗ 236БИ
Array
Тип 6VT
6-цилиндровый V-образный с турбонаддувом
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 11.15
Степень сжатия 15.2:1
Насос
Модель насоса 1Д800-56а
Рабочая точка 740 м3/ч, 48 м
Эксплуатац. частота вращ., об/мин 1450
Характеристики перекачиваемой среды:
Тип жидкости - вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C
Максимальный размер твердых включений - 0,2 мм
Максимальная плотность - 1100 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Габаритные размеры (Д х Ш х В), мм 3505×1222×2051
Указаны габариты открытого исполнения с глушителем
Масса, кг 2465
Контрольные точки
Частота вращения насоса, об/мин 1450
Подача, м³/ч 530 635 740 815 890
Напор, м 52 50 48 47 43
Потребляемая мощность, кВт 105 115 120 127 132
Кавитационный запас, м (NPSH) 4.2 4.3 5 5.1 7.8
Максимальная высота всасывания, м 5.8 5.7 5 4.9 2.2

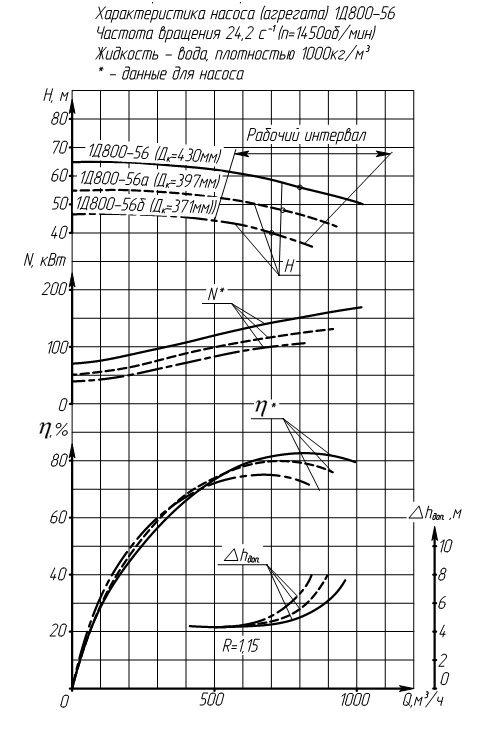

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 600
Расчетный расход топлива в рабочей точке, л/ч 35.8
Время автономной работы в рабочей точке 16.8 ч
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 24
Система охлаждения масла с двумя масляными радиаторами
Система воздухозабора
Система впуска с воздушным фильтром
Система газовыхлопа
Диаметры всасывающего/напорного фланца 300 мм / 200 мм
Тип глушителя Промышленный
Система охлаждения
Объем системы охлаждения, л 17
без заправочного объёма радиатора
Радиатор жидкостный
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Диафрагменное сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

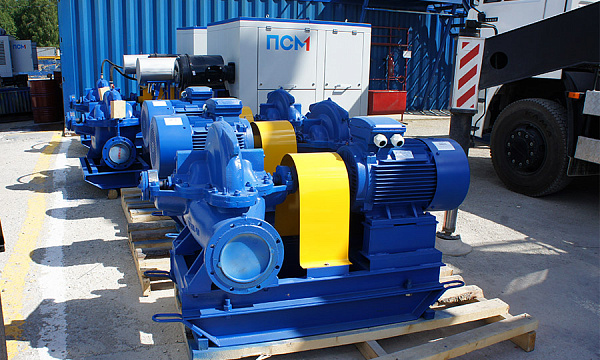

Насосные установки ПСМ с насосами типа Д

Насосные установки для добычи песка из карьера Топ-проект

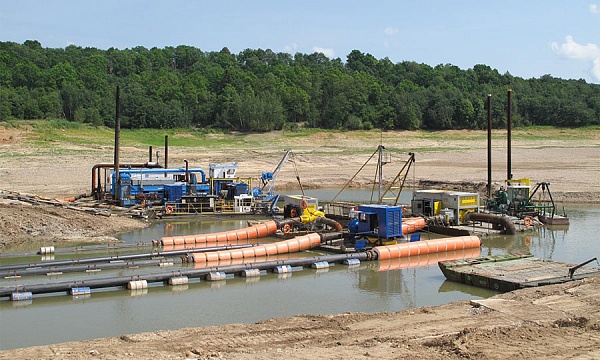

Насосное оборудование Россия Россия
Подача песка из карьера и намыв

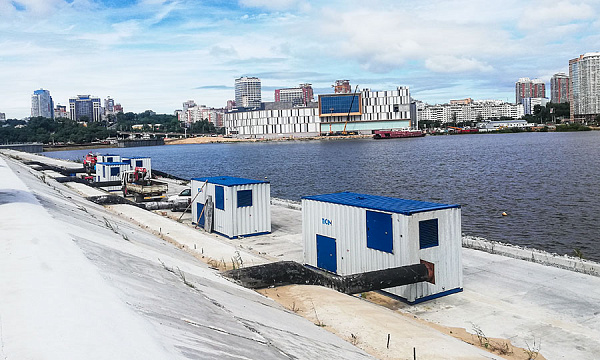

17 мощных насосных установок для нужд города Хабаровска Топ-проект
Насосное оборудование Россия Россия
Отвод воды во время паводков
20 дизельных насосных установок для АПК «Астраханский» Топ-проект
Насосное оборудование Россия Россия
В составе системы капельного орошения полей томатов
9 насосных установок для ПАО «МОЭК» Топ-проект
Гидродетекторы АОМЦ Россия Россия
Обслуживание тепловых сетей Москвы
Насосное оборудование Россия Россия
Водоотлив, сбор нефтепродуктов в случае разлива
Насосное оборудование Россия Россия

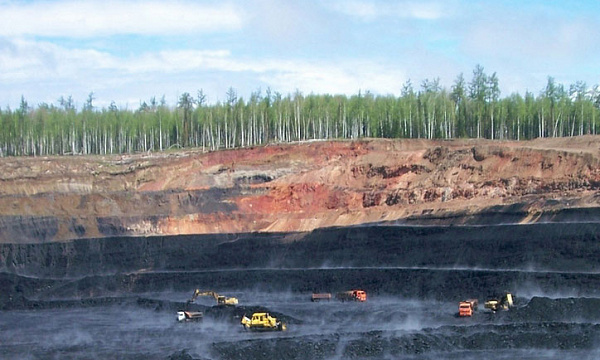

Насосные установки для обустройства угольного разреза
Насосное оборудование Россия Россия
Подача воды в систему пожаротушения
Насосное оборудование Россия Россия
Подача воды в оросительную систему
Дизельные электростанции Сьерра-Леоне Сьерра-Леоне
Обслуживание месторождения
Насосное оборудование Россия Россия
Подача воды в систему орошения полей зерновых культур и кукурузы
Насосное оборудование Россия Россия
Орошение полей с сахарной свеклой, кукурузой, соей, пшеницей, ячменем и другими культурами
Насосное оборудование Россия Россия
Подача воды в дождевальную оросительную систему
Насосное оборудование Россия Россия
Подача воды в системы капельного орошения  ярового лука и кукурузы
Насосное оборудование Киргизия Киргизия
Подача воды в систему капельного орошения
Насосное оборудование Россия Россия
Транспортировка пульпы и подача воды на промывочный прибор
Насосное оборудование Россия Россия
Подача воды в дождевальные машины
Насосное оборудование Россия Россия
Резервирование спринклерной системы пожаротушения
Насосное оборудование Россия Россия
Подача воды на промывочные приборы
Насосное оборудование Россия Россия
Орошение полей редких растений
Насосное оборудование Россия Россия
Резервирование насосной станции и спринклерной системы пожаротушения
Насосное оборудование Россия Россия
Для работ по добыче руд цветных металлов
Насосное оборудование Россия Россия
Осушение карьера на Апсатском каменноугольном месторождении
Насосное оборудование Россия Россия
Перекачивание воды и размыв золотоносных пород
Насосное оборудование Казахстан Казахстан
Резервирование системы пожаротушения
Насосное оборудование Россия Россия
Разработка месторождений золота
Насосное оборудование Россия Россия
Для откачки воды из карьера на месторождении золота
Насосное оборудование Казахстан Казахстан
В составе системы орошения полей лука и картофеля
Насосное оборудование Россия Россия
Работа на месторождениях на острове Большевик и полуострове Таймыр
Насосное оборудование Россия Россия
В составе системы пожаротушения производства
Насосное оборудование Эфиопия Эфиопия
Добыча золота и энергообеспечение месторождений
4 насосные установки для месторождения алмазов в Якутии
Насосное оборудование
4 насосные установки для месторождения алмазов в Якутии
Насосное оборудование Россия Россия
Резервирования системы пожаротушения комплекса
Насосное оборудование
Резервирование системы пожаротушения
Насосное оборудование Россия Россия
Насосные установки для снарядов, определяющих состояние нефтепроводов.
Насосное оборудование Россия Россия
Для аварийной откачки воды во время паводков
Насосное оборудование Россия Россия
Для Якутии, приполярного Урала и на остров Большевик в Ледовитом океане
Насосное оборудование Россия Россия
Орошение свекольных полей на Юге России
Насосное оборудование Россия Россия
Резервная система подачи воды для охлаждения реакторов
Насосное оборудование Россия Россия
Станции для откачки воды при строительстве газопровода
Насосное оборудование Россия Россия
Вымывают драгоценные камни из руды
Насосное оборудование Россия Россия
Насосные установки для системы капельного орошения лука
Насосное оборудование Россия Россия
Для полива 500 гектаров овощных культур
Насосное оборудование Россия Россия
Для проведения гидравлических испытаний трубопроводов
Насосное оборудование Россия Россия
Строительство нижнего бассейна гидроэлектростанции
Насосное оборудование Россия Россия
Откачка грунтовых вод из карьера
Насосное оборудование Россия Россия
Резервные пожарные насосы в системе АУПТ
Насосное оборудование Россия Россия
Резервная система пожаротушения
Насосное оборудование Россия Россия
Проведение геологоразведочных работ

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса

Система заполнения насоса - газоструйный вакуумный аппарат

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления

Опции системы управления на базе контроллера Deif:

  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности

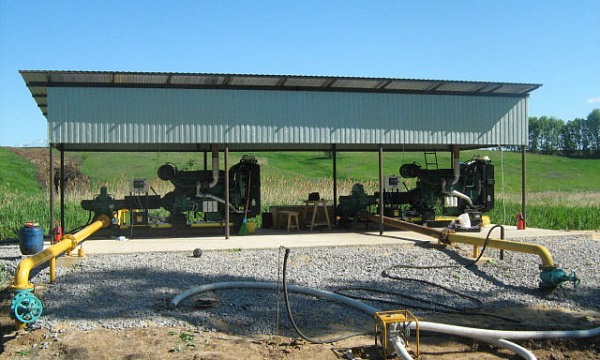

Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

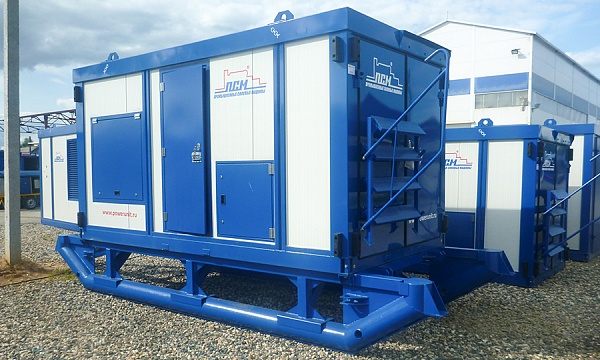

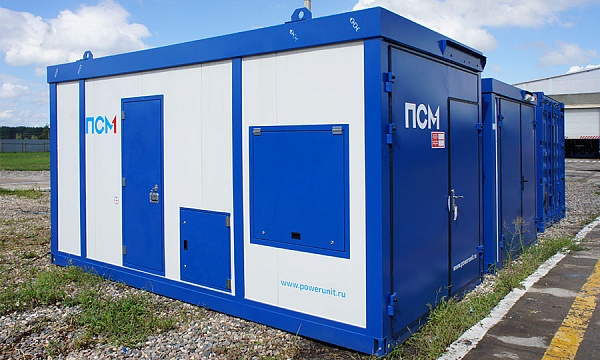

Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

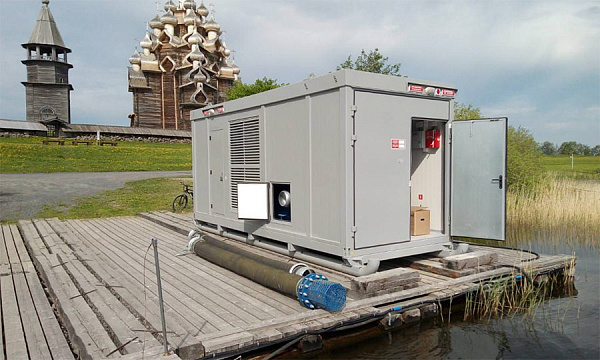

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

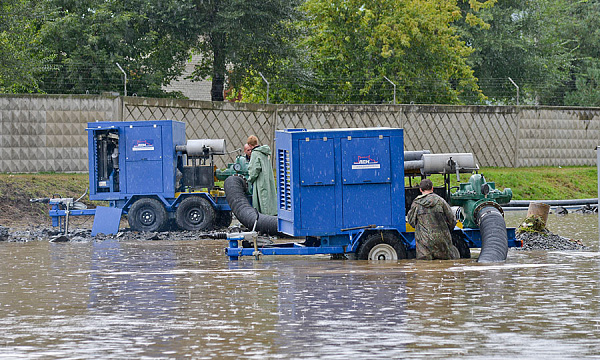

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

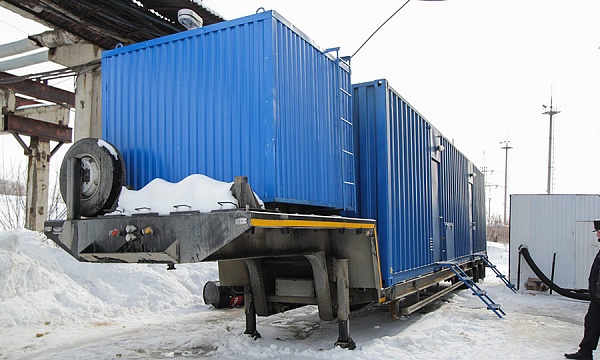

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья

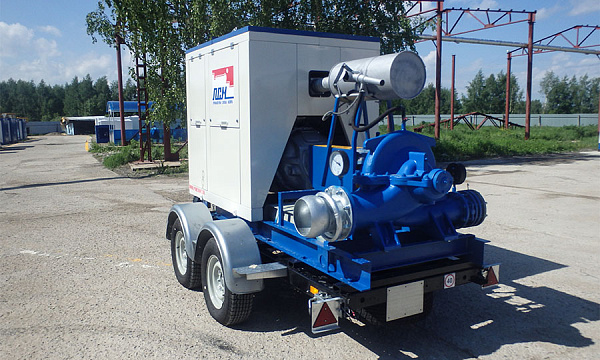

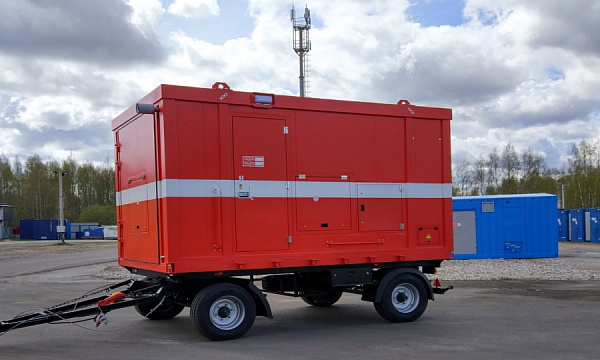

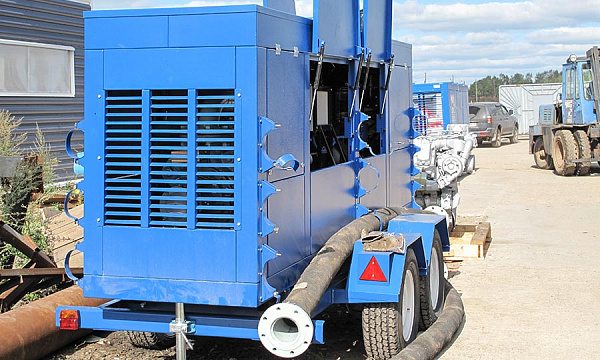

Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

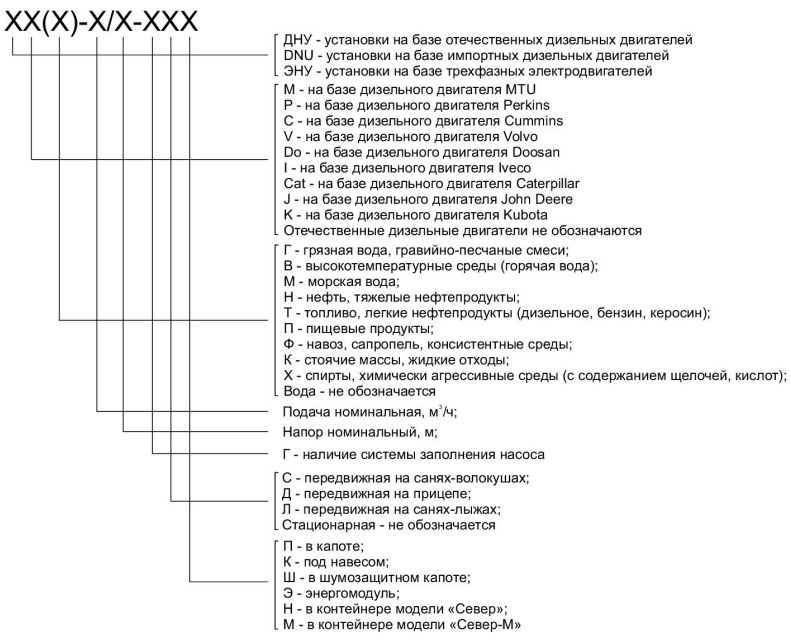

Условное обозначение

Условные обозначения

Главные события от первого лица
Андрей Медведев
#ЭКОНОМИКА ФОНДОВЫЙ РЫНОК В начале февраля, ещё до начала всего, я купил акции нескольких компаний, с которыми пересекается бизнес ПСМ. Думал, попробую инвестирование как инструмент и, можно сказать, «игру». Вообще-то после университета у меня был шанс пойти в инвестиционную компанию, а не в промышленность. После 24 февраля я решил, что в идеале какая-то бумага выйдет в 0, и я её сразу же продаю. Был один момент, когда Интер РАО было близко к этому, но я решил ещё чуть-чуть ???? А сейчас до нуля, как до Луны ???? Думаю, скоро о фондовом рынке в принципе можно будет забыть.
Андрей Медведев 26.09.2022 11:45:09
#МЕЖДУНАРОДНАЯПАНОРАМА ИМПОРТ ИЗ ЕВРОПЫ У многих сейчас есть ошибочное заблуждение, что импорт любых товаров из Европы запрещен. Но это не так. Запрещена поставка товаров, которые есть в санкционных списках - это в основном 5ый пакет санкций. Также есть 2ой пакет, где были товары «dual-use» и в соответствии с этим отправитель просит заполнить сертификат конечного пользования, где получатель показывает, что товар не применяется по двойному назначению. В других пакетах тоже есть отдельные группы, но они не такие массовые. Ну и, само собой, есть санкционные компании и бенефициары (причем степень санкционности разная). Мы стараемся максимально соблюдать правовое поле всех международных стран и союзов и действовать изучая региональное законодательство и свой внутренний комплаенс, который нам помогли разработать очень профессиональные люди.
Андрей Медведев 26.09.2022 08:50:10
#ЖИЗНЬ Родная школа #33 попросила дать интервью. https://www.yarnews.net/news/show/yaroslavl-region/64789/andrej_medvedev_spasibo_shkole_za_to_chto_menya_nauchili_uchitsya.htm
Андрей Медведев 26.09.2022 07:22:51
#БИЗНЕС СКОРОСТЬ ИЗМЕНЕНИЯ Открыл сейчас в дороге YouTube, выбирая ролик что посмотреть. Поймал себя на мысли, что когда я увидел дату публикации 2 дня назад, я сразу подумал, что уже устарело и неактуально. Соответственно, и в бизнесе модели, планы и логики, которые были в начале недели, уже, возможно, тоже в прошлой жизни. У нас сейчас на подписании несколько крупных контрактов по выигранным тендерам. Думаю, на следующей неделе точно надо проверить их на актуальность. Хотя есть риск, что ещё не успели обновить статус.
Андрей Медведев 25.09.2022 11:54:17
#ПРОМЫШЛЕННОСТЬ С ДНЁМ МАШИНОСТРОИТЕЛЯ! ???????? Всех причастных с праздником. Думаю, нам всем будет непросто со всех сторон в ближайшее года, но мы прорвёмся. ???? ????????
Андрей Медведев 25.09.2022 08:55:56
#НЕДЕЛЯПРЕДПРИНИМАТЕЛЯ Эта неделя была другой. Главное: 1. Мобилизация заняла до 70 % времени дней, следующих после объявления. 2. Открыли счета в Евро ещё в 2-х банках, но после последних событий неизвестны перспективы дальнейших санкций по SWIFT и новым банкам. 3. Прорабатываем даже расчёты в сербских динарах ???????? (мы даже поспорили с финдиром насчёт курса). 4. Договорились с партнёрами о том, что если мы поставляем оборудования этим годом в рамках договора подряда, мы закрываем этот объем поставки (12 МВт дизель-генераторов). Для нас важно с точки зрения выполнения плана 2022 (очень хочу выйти на 3 млрд. годового оборота в этом году). 5. С начала событий у нас остался один проблемный проект - газопоршневой энергоцентр в Самарской области. Делаем всё возможное, чтобы разрешить ситуацию. Нашли несколько вариантов решения ситуации. 6. С точки зрения развития бизнеса Смарт Трейд сейчас ведём переговоры о существенном расширении международной сети как с точки зрения импорта, так и экспорта (после последних событий много знакомых оказалось в разных странах). 7. На этой неделе прошло заседание ФАС по одному очень крупному контракту. Даже они с первого раза не смогли разобраться в ситуации. Назначили повторное разбирательство ещё через неделю. При любых обстоятельствах надо продолжать бороться и работать лучше, чем раньше.
Андрей Медведев 25.09.2022 05:21:20
#ПСМ ПРОЕКТЫ Shell вышел из СП с Газпромнефтью «Салым Петролеум Девелопмент», но пусконаладка наших дизель-генераторов на Салымское месторождении в ХМАО. продолжается. КАКОВА КРАСОТА ????
Андрей Медведев 24.09.2022 03:29:42
#МЕЖДУНАРОДНАЯПАНОРАМА КИТАЙ ???????? Сегодня многие обсуждают в Телеграмм-каналах. Но на мой взгляд - это не может быть правдой ни на 1 %. В первом комментарии обратная связь от наших китайских поставщиков.
Андрей Медведев 24.09.2022 01:41:05
#ЖИЗНЬ РОДИТЕЛЬСКОЕ СОБРАНИЕ Вчера впервые у нас состоялось встреча оффлайн (Каролина учится уже во втором классе). Что бы полезно для меня, а не для ребёнка (для неё много полезного): 1. Как писателя Телеграм-канала неплохо объяснили на пальцах некоторые правила пунктуации ????. 2. Я осознал чему надо поучиться в поведении у учителя начальных классов (фишки и приёмы), чтобы иметь, по сути, безграничную власть над взрослыми, умными и успешными людьми. ???????? 3. Больше всего мне понравился совет про Каро: «Учите ребёнка здоровому пофигизму. Нервы важны с детства». ???? Короче, полезней всяких тренингов.
Андрей Медведев 23.09.2022 08:18:16
#ЖИЗНЬ ПЛАНИРОВАНИЕ В пятницу с департаментом продаж мы обсуждали план развития до 2025 года. Вероятно, смысл планирования сейчас равен почти 0. Я всё равно думаю лучше иметь план и его корректировать, чем вообще его не иметь. Но теперь уже и я в этом сомневаюсь. ????‍♂️
Андрей Медведев 23.09.2022 04:42:12
