Дизельная насосная установка ДНУ-200/36
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ММЗ
Тип Д
Вода
Дизельные насосные установки ДНУ-200/36 перекачивают воду и другие жидкости, сходные с водой по вязкости и химической активности.

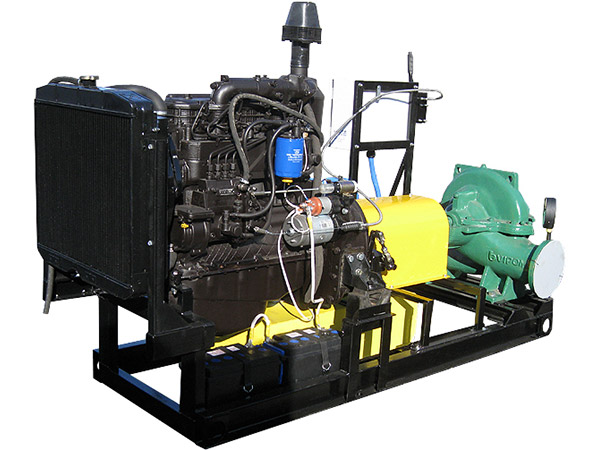

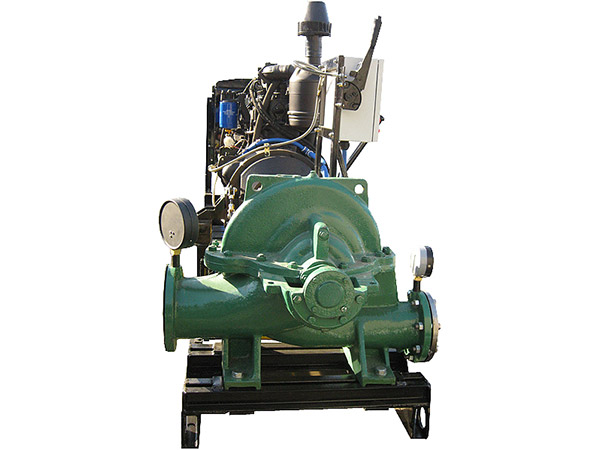

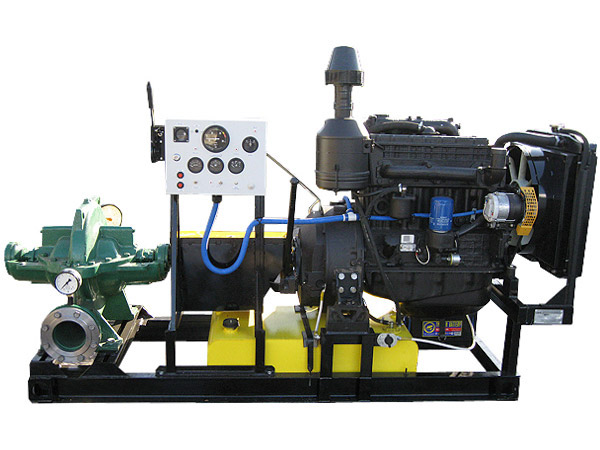

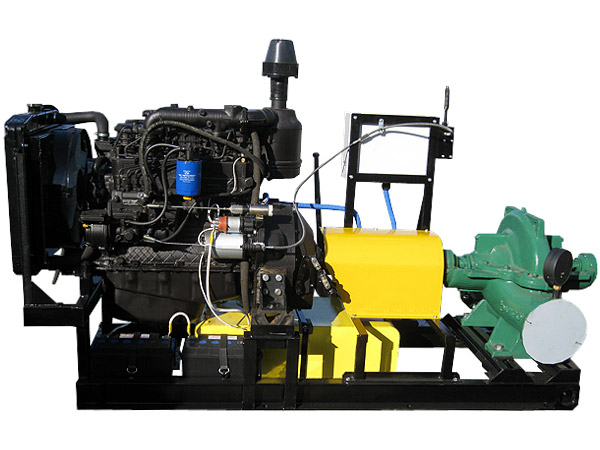

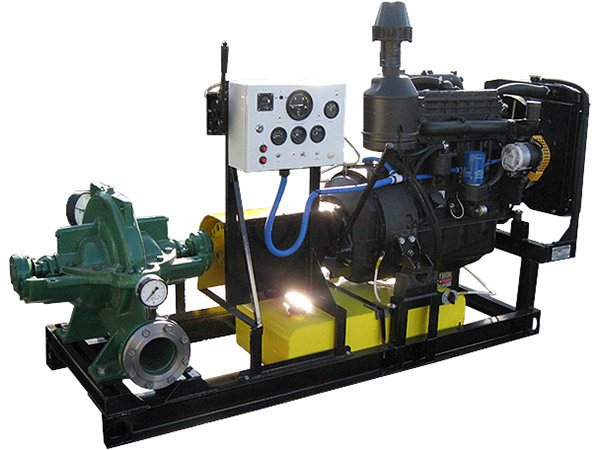

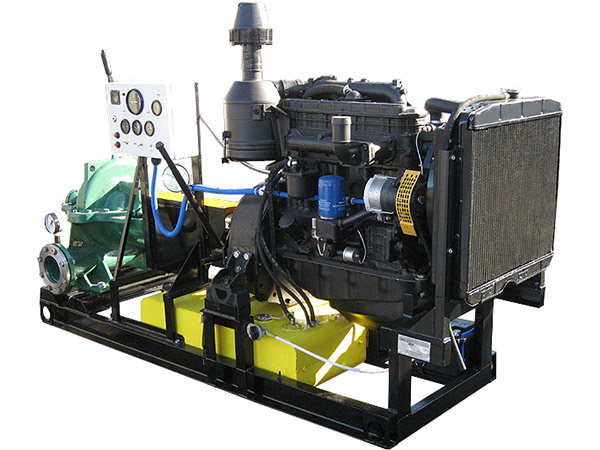

Базовая комплектация: дизельный двигатель ММЗ и центробежный насос типа Д для воды, смонтированные на общей раме и соединенные между собой карданным валом.
Дополнительно:
- Заменим отечественный двигатель на импортный: Hyundai (Doosan), Volvo Penta
- Заменим базовый насос на подходящий для перекачивания нефтепродуктов (аналог 5НДВ)
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Применяются:
- Для подачи воды
- В сельском хозяйстве для орошения
- В пожаротушении для подвода воды
- Для откачивания паводковых вод
Модель двигателя |
ММЗ Д-243
Array
|
Тип |
4LN
4-цилиндровый рядный без турбонаддува
|
Диаметр цилиндра, мм | 110 |
Ход поршня, мм | 125 |
Рабочий объем, л | 4.75 |
Степень сжатия | 16:1 |
Модель насоса |
Д200-36
Array
|
Рабочая точка | 200 м3/ч, 36 м |
Эксплуатац. частота вращ., об/мин | 1450 |
Характеристики перекачиваемой среды:
Тип жидкости - вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C Максимальный размер твердых включений - 0,2 мм Максимальная плотность - 1100 кг/м3 |
|
Приборы для контроля работы насоса | Манометр, мановакуумметр |
Частота вращения насоса, об/мин | 1450 | ||||
Подача, м³/ч | 140 | 160 | 200 | 240 | 280 |
Напор, м | 39 | 37 | 36 | 33 | 28 |
Потребляемая мощность, кВт | 26 | 27 | 28 | 31 | 33 |
Кавитационный запас, м (NPSH) | 4.1 | 4.1 | 4.5 | 5.1 | 6 |
Максимальная высота всасывания, м | 5.9 | 5.9 | 5.5 | 4.9 | 4 |

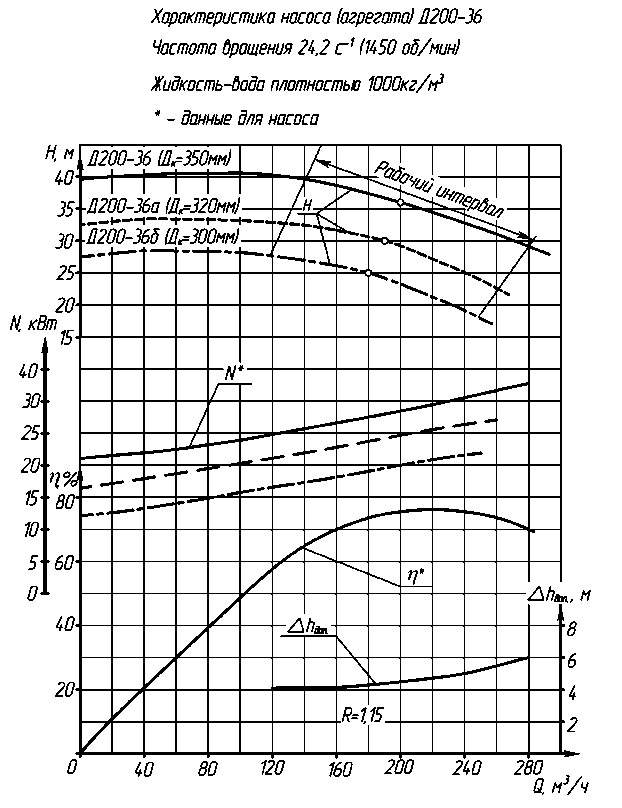

Скачать кривую характеристик насоса
Топливный бак, л | 150 |
Расчетный расход топлива в рабочей точке, л/ч | 8.2 |
Время автономной работы в рабочей точке | 18.3 ч |
Топливные фильтры | |
- грубой очистки | Отстойник |
- тонкой очистки | Неразборного типа |
Система топливоподачи | ТНВД с механическим регулятором |
Объем системы смазки, л | 12 |
Расход масла при 100% нагрузки, л/ч | 0.02 |
Тип масла |
Класс по API: CF-4, CG-4, CH-4, CI-4 Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой) |
Система охлаждения масла с двумя масляными радиаторами |
Воздушный фильтр | Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трёхсекционным фильтрующем элементом |
Диаметры всасывающего/напорного фланца | 150 мм / 125 мм |
Тип глушителя | Промышленный |
Объем системы охлаждения, л | 14 |
Тип охлаждающей жидкости | Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС) |
Радиатор жидкостный |
Зарядный генератор | переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В |
Пусковое устройство | стартер номинальным напряжением 12 В |
Аккумуляторные батареи | 90 А.ч |
Напряжение в системе электрооборудования | 24 В |
Трансмиссия | Механизм отбора мощности (МОМ) |
Диафрагменное сцепление автомобильного типа | |
Механизм выключения сцепления | |
Торообразная муфта с защитным кожухом для соединения привода с насосом |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
Насосные установки ПСМ с насосами типа Д
Предпусковой жидкостный подогреватель | |
Электрический подогреватель охлаждающей жидкости |
Система автоматической дозаправки топливом | |
Система учета расхода топлива |
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
Опции системы управления на базе контроллера Deif:
|
Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСКонтейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСЦельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

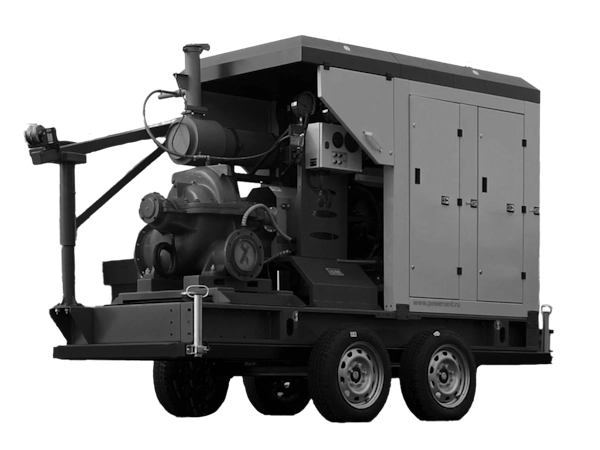

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
