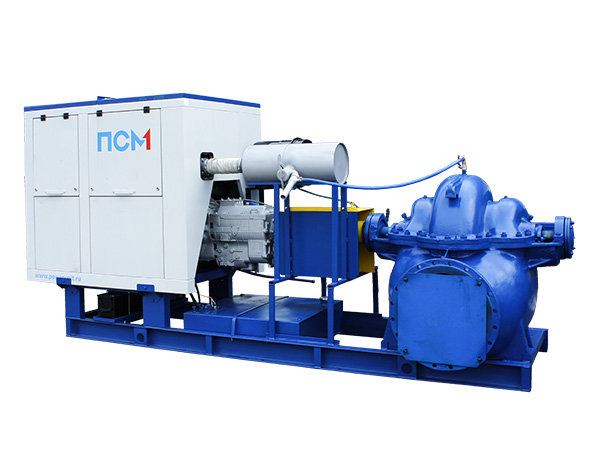

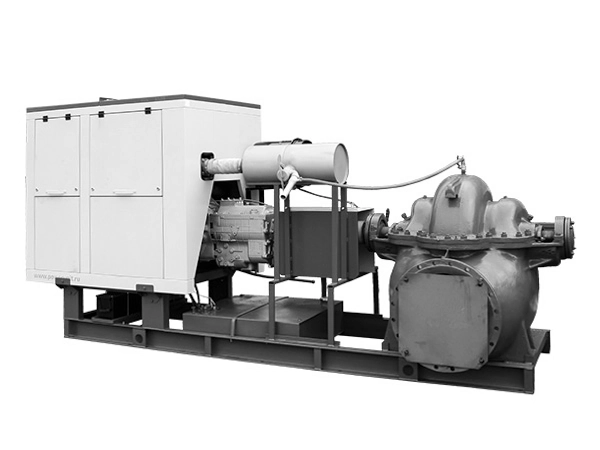

Дизельная насосная установка ДНУ-1750/18

ДНУ-1750/18
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ЯМЗ
Насос
Тип Д
Тип жидкости
Чистая вода
Подача
Расход перекачиваемой жидкости (производительность)
1000-2200 м3
Напор
Повышение давления насосом
13-26 м
Диаметры всасывающего/напорного фланца
500 мм / 400 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-1750/18 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ЯМЗ и центробежный насос типа Д, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа Д

Применяются:

  • Для подачи чистой воды
  • В сельском хозяйстве для орошения и осушения полей
  • В пожаротушении для подвода воды
Двигатель
Модель двигателя ЯМЗ 236БИ
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
Тип 6VT
6-цилиндровый V-образный с турбонаддувом
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 11.15
Степень сжатия 15.2:1
Насос
Модель насоса 2Д2000-21а
Рабочая точка 1750 м3/ч, 18 м
Эксплуатац. частота вращ., об/мин 980
Диаметры всасывающего/напорного фланца 500 мм / 400 мм

Характеристики перекачиваемой среды:

Тип жидкости - чистая вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C
Максимальный размер твердых включений - 0,2 мм
Максимальная плотность - 1100 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Контрольные точки
Частота вращения насоса, об/мин 980
Подача, м³/ч 1000 1375 1750 1975 2200
Напор, м 26 21 18 15 13
Потребляемая мощность, кВт 88 96 102 103 102
Кавитационный запас, м (NPSH) 4.4 4.4 4.5 5 6.3

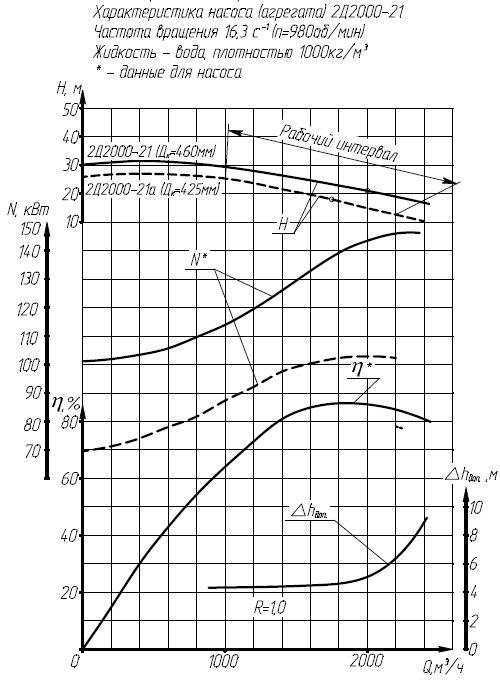

Скачать кривую характеристик насоса

Топливная система
Расчетный расход топлива в рабочей точке, л/ч 30.5
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 24
Система охлаждения масла с двумя масляными радиаторами
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Объем системы охлаждения, л 17
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Двухдисковое сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
Система воздухозабора
Система впуска с воздушным фильтром
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.
