Дизельная насосная установка ДНУ-750/45
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ЯМЗ
Тип ОДН
Вязкие жидкости
Дизельные насосные установки ДНУ-750/45 перекачивают вязкие жидкости.
Базовая комплектация: дизельный двигатель ЯМЗ и оседиагональный насос ОДН, смонтированные на общей раме и соединенные между собой карданным валом.
Дополнительно:
- Заменим отечественный двигатель на импортный: Hyundai (Doosan), Volvo Penta
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Применяются для перекачивания вязких и загрязненных взвешенными примесями жидкостей:
- нефть и нефтепродукты (дизтопливо, масло, мазут), в том числе удаление нефтеостатков из емкостей, откачивание при разливах в открытых водоемах или земляных амбарах
- промышленные и сточные воды, в том числе с повышенным содержанием кварцевого песка и волокнистых включений
Модель двигателя | ЯМЗ 7514.10 |
Тип |
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 130 |
Ход поршня, мм | 140 |
Рабочий объем, л | 14.86 |
Степень сжатия | 16.5:1 |
Модель насоса | Оседиагональный насос ОДН 440-400-350-Т |
Рабочая точка | 750 м3/ч, 45 м |
Эксплуатац. частота вращ., об/мин | 1500 |
Температура перекачиваемой жидкости:
Град С: 0…90
При условии обеспечения:
|
|
Плотность перекачиваемой жидкости, кг/м3, не более | 1000 |
Тип жидкости:
Вязкие и загрязненные взвешенными примесями жидкости:
|
|
Максимальный размер твердых включений | 20 мм |
Объемная концентрация твердых частиц в жидкости | не более 10% |
Приборы для контроля работы насоса | Манометр, мановакуумметр |
Примечание
При перекачке вязких жидкостей снижаются характеристики насоса и возрастает потребляемая мощность. Для исключения перегрузок двигателя и снижения характеристик необходим разогрев мазута до температуры ~60°С. |

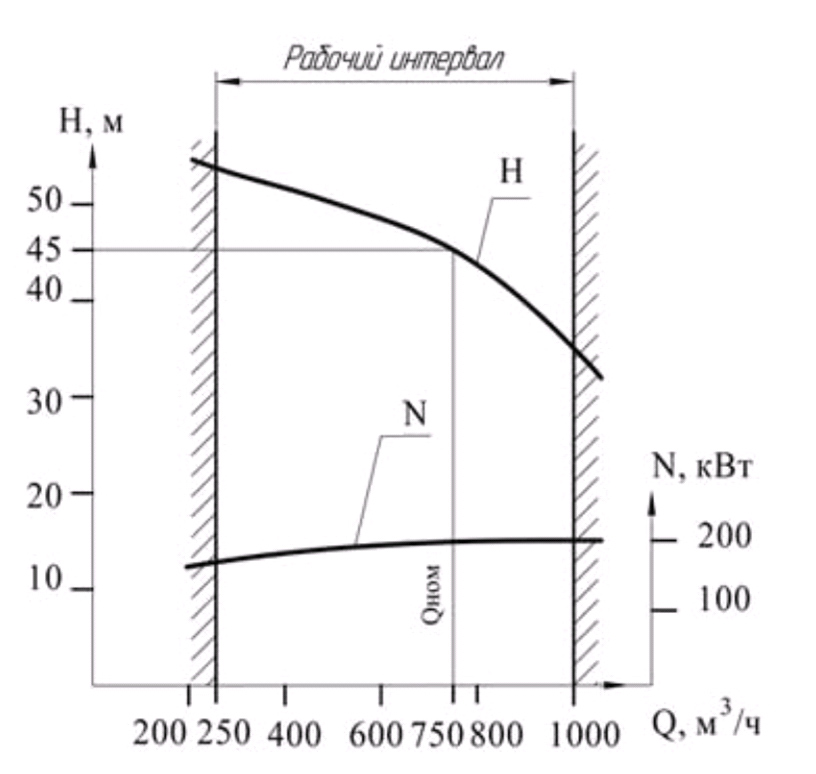

Частота вращения насоса, об/мин | 1500 | ||||
Подача, м³/ч | 250 | 500 | 750 | 900 | 1000 |
Напор, м | 55 | 50 | 45 | 40 | 35 |
Потребляемая мощность, кВт | 180 | 190 | 200 | 200 | 200 |
Скачать кривую характеристик насоса
Топливный бак, л | 600 |
Расчетный расход топлива в рабочей точке, л/ч | 54 |
Время автономной работы в рабочей точке | 11.1 ч |
Топливные фильтры | |
- грубой очистки | отстойник |
- тонкой очистки | со сменным фильтром |
Объем системы смазки, л | 32 |
Система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР) |
Система впуска с воздушным фильтром |
Диаметры всасывающего/напорного фланца | 400 мм / 350 мм |
Тип глушителя | Промышленный |
Зарядный генератор | переменного тока, модели 1322.3771 |
Пусковое устройство | электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ |
Комплект аккумуляторных батарей |
Трансмиссия | Механизм отбора мощности (МОМ) |
Диафрагменное сцепление автомобильного типа | |
Механизм выключения сцепления | |
Карданный вал с защитным кожухом для соединения привода с насосом |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
Предпусковой жидкостный подогреватель | |
Электрический подогреватель охлаждающей жидкости |
Система автоматической дозаправки топливом | |
Система учета расхода топлива |
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
Опции системы управления на базе контроллера Deif:
|
Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСКонтейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСЦельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

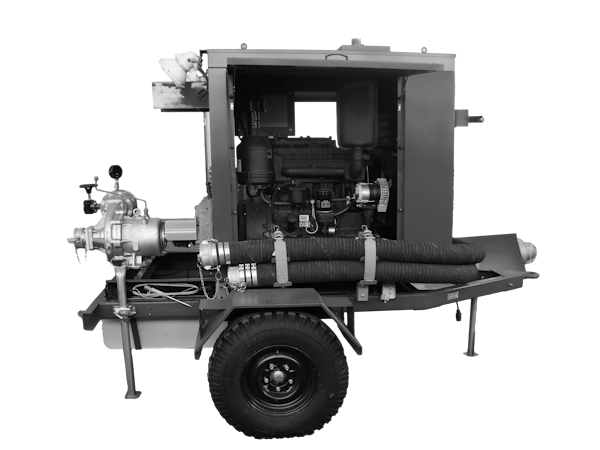

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
