Дизельная насосная установка ДНУ-90/80

ДНУ-90/80 ДНУ-90/80 ДНУ-90/80 ДНУ-90/80

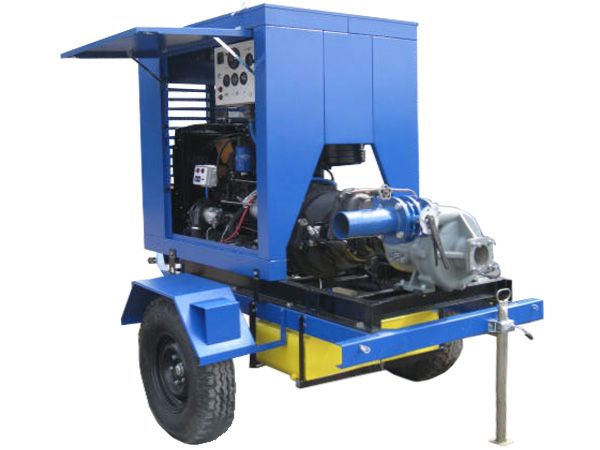

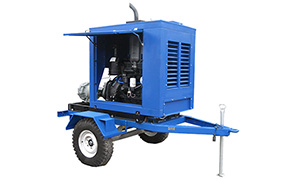

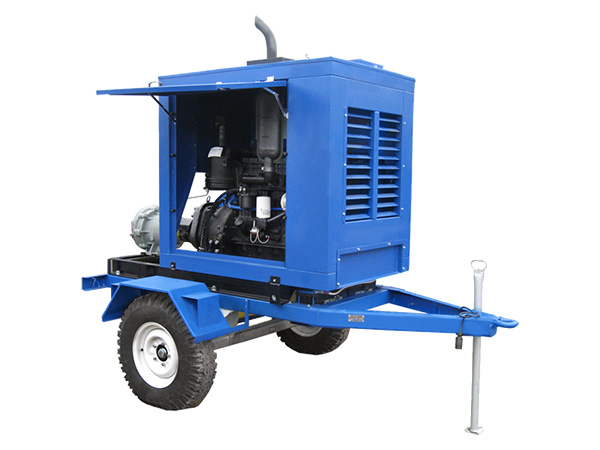

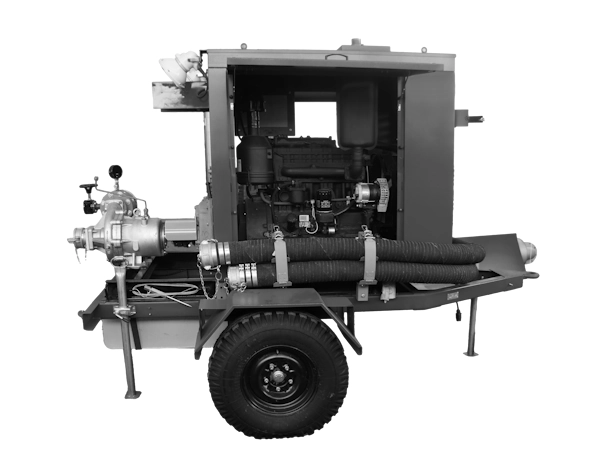

ДНУ-90/80 в капоте на шасси

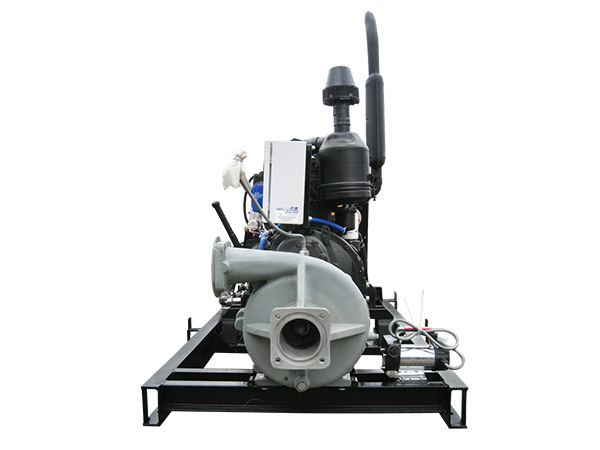

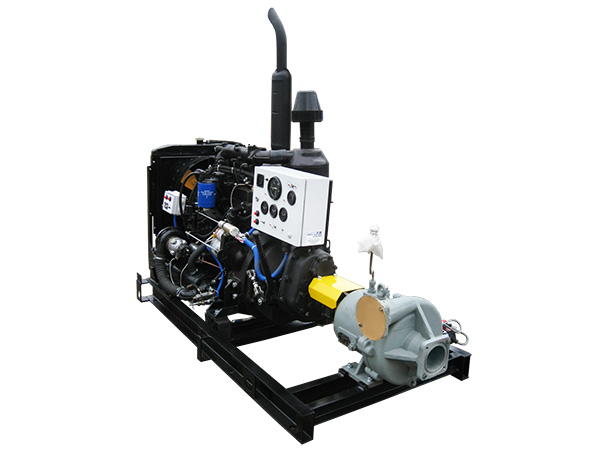

ДНУ-90/80 - открытое исполнение
ДНУ-90/80 - открытое исполнение
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ММЗ
Насос
Тип 1СЦН
Тип жидкости
Светлые нефтепродукты
Подача
Расход перекачиваемой жидкости (производительность)
90 м3
Напор
Повышение давления насосом
80 м
Диаметры всасывающего/напорного фланца
98 мм / 80 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-90/80 перекачивают воду, светлые нефтепродукты.

Базовая комплектация: дизельный двигатель ММЗ и самовсасывающий насос типа 1СЦН, смонтированные на общей раме.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа 1СЦН

Применяются для перекачивания веществ без включений:

  • воды
  • бензина
  • керосина
  • топлива
  • спирта
Двигатель
Модель двигателя ММЗ Д-243
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
Тип 4LN
4-цилиндровый рядный без турбонаддува
Диаметр цилиндра, мм 110
Ход поршня, мм 125
Рабочий объем, л 4.75
Степень сжатия 16:1
Механизм управления топливоподачей и останова двигателя
Насос
Модель насоса 1СЦН 90/80
Рабочая точка 90 м3/ч, 80 м
Эксплуатац. частота вращ., об/мин 3000
Диаметры всасывающего/напорного фланца 98 мм / 80 мм

Характеристики перекачиваемой среды:

Тип жидкости - светлые нефтепродукты без механических примесей: керосин, автомобильный бензин, топливо для реактивных двигателей, дизельное топливо
Температура перекачиваемой жидкости - от -50°C до +50°C
Максимальная вязкость - 2*10-5м2
Максимальная плотность - 1000 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Контрольные точки
Частота вращения насоса, об/мин 3000
Подача, м³/ч 60 80 90 100 108
Напор, м 86 83 80 76 70
Потребляемая мощность, кВт 24 27 29 30 32
Кавитационный запас, м (NPSH) 3,5 3,5 3,5 3,5 3,5
Топливная система
Топливный бак, л 90
Расчетный расход топлива в рабочей точке, л/ч 8.5
Время автономной работы в рабочей точке 10.6 ч
Топливные фильтры
- грубой очистки Отстойник
- тонкой очистки Неразборного типа
Система топливоподачи ТНВД с механическим регулятором
Масляная система
Объем системы смазки, л 12
Расход масла при 100% нагрузки, л/ч 0.02
Тип масла Класс по API: CF-4, CG-4, CH-4, CI-4 / Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой)
Система охлаждения масла с масляным радиатором
Система воздухозабора
Воздушный фильтр Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трёхсекционным фильтрующем элементом
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Объем системы охлаждения, л 14
Тип охлаждающей жидкости Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС)
Система электрооборудования
Зарядный генератор переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В
Пусковое устройство стартер номинальным напряжением 12 В
Аккумуляторные батареи 90 А.ч
Напряжение в системе электрооборудования 24 В
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Двухдисковое сцепление автомобильного типа
Механизм выключения сцепления
Муфта с защитным кожухом для соединения привода с насосом
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.
