ЯСУ-500М2

Силовые установки ЯСУ-500М2 предназначены для комплектации передвижных насосных установок серии ПНУ служат для привода нефтяных насосов ЦНС 150-100.

Передвижные насосные установки, в состав которых входит ЯСУ-500М2 предназначены для оснащения аварийно-ремонтных служб магистральных нефтепроводов, нефтепродуктоводов и водопроводов, эксплуатационных служб внутрипромысловых нефтепроводов.

Применяются для:

- Перекачивания нефти, нефтепродуктов и воды при освобождении участка трубопровода под ремонт;

- Сбора нефти из открытых нефтяных амбаров и закачки в нефтепровод;

- Работы в качестве временной передвижной насосной станции при перекачке нефти и нефтепродуктов в труднодоступных местах;

- Заполнения водой из открытых водоемов и гидроиспытаний нефтепроводов и нефтепродуктов.

Наименование параметра

Значение

Мощность эксплуатационная, кВт. (л.с.)

368 (500) (для справок)

Частота вращения выходного вала эксплуатационная, мин-1 (при частоте вращения к/вала двигателя 1800 мин-1)

2700

Мощность максимальная, кВт. (л.с.)

434 (590) (для справок)

Частота вращения при максимальной мощности, мин-1 (при частоте вращения к/вала двигателя 2100 мин-1)

3150

Габаритные размеры, мм:


- длина

4600

- ширина

2300

Высота с выхлопной трубой

2540

Масса установки без жидкости в системе охлаждения и масла в системе смазки, кг (не более)

4200

Заправочные емкости, л:



- система смазки двигателя

75

- система охлаждения

150

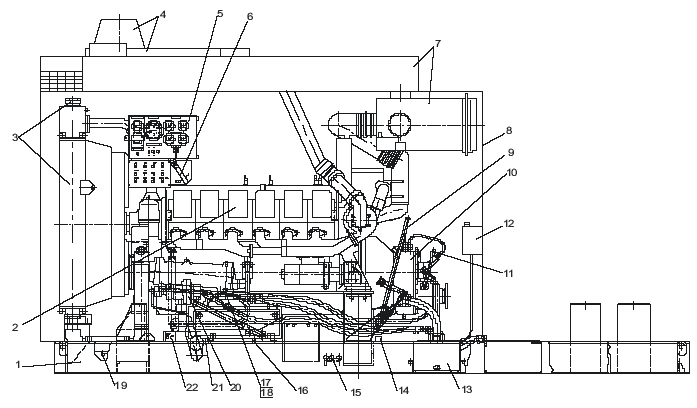

Общий вид ЯСУ-500М2

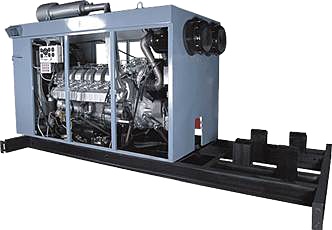

Общий вид

Состав ЯСУ-500М2

1. Рама
2. Силовой агрегат
3. Радиатор с заливной горловиной и паровоздушным клапаном
4. Система газовыхлопа с глушителями и искрогасителем
5. Пульт управления ЯСУ
6. Рукоятка управления подачей топлива
7. Воздухозаборники с фильтрами
8. Капот
9. Рычаг механизма выключения сцепления
10. Коробка отбора мощности со сцеплением и насосом маслостанций
11. Рычаг отклонения выходного вала
12. Бак топливный ПЖД
13. Бак маслостанций
14. Розетка подключений переносной лампы
15. Штуцера топливных трубопроводов
16-19. Краны слива ОЖ с котла ПЖД, с ВМР маслостанции, с ВМР двигателя (с противоположной стороны), с радиатора
20. Предпускной подогреватель ПЖД-600И
21. Выключатель массы
22. Пульт управления ПЖД
