Дизельные энергокомплексы ПСМ
- энергопотребление меняется от сезона к сезону
- в перспективе нагрузка на дизель-генераторы будет расти
- нужна "двойная страховка" от энергосбоя
Энергокомплексы - это системы параллельной работы электростанций мощностью до 40 МВт. Они состоят из нескольких дизель-генераторов, которые работают параллельно на общую нагрузку. Такой способ позволяет подстраиваться под меняющиеся требования: увеличивать или уменьшать мощность, варьировать нагрузку, перебрасывать часть станций на другие объекты.

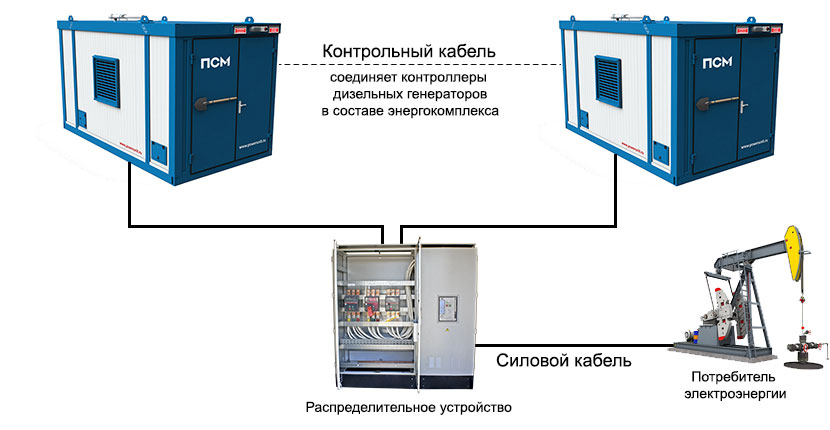

Основная дизельная электростанция стабилизируется по частоте оборотов и напряжению и подключается к общей силовой шине. Вторая и последующие электростанции синхронизируются с основной и так же подключаются к общей шине.
Синхронизация происходит автоматически. Система управления каждого дизельгенератора регулирует работу своего агрегата, подстраивая параметры для синхронной работы всех ДГУ. Для этого все системы управления единичных генераторов комплекса соединены между собой контрольным кабелем.
Специалисты ПСМ программируют рабочую схему энергокомплекса согласно проектным требованиям. По алгоритму система знает, какой набор станций будет работать при различной нагрузке.
Возможность масштабировать энергосистему
Энергокомплекс в любой момент можно разделить и отправить дизель-генераторы на разные объекты. А можно увеличить мощность системы, докупив агрегаты.
Выбор оптимального режима работы
Энергокомплекс можно использовать как при высокой, так и при низкой нагрузке. Система управления определяет набор работающих установок в зависимости от текущего потребления электроэнергии.
Удобство обслуживания и транспортировки
Энергокомплекс позволяет обслужить дизель-генератор, не останавливая работу всей системы.
Несколько агрегатов перевозить проще, чем один большой. Они легче, имеют стандартные габариты и не требуют специального грузоподъемного оборудования.
Сравнение энергокомплекса и единичного генератора
Энергокомплекс
|
Единичный генератор
|
|
| Мощность | до 40 МВт | до 2,5 МВт |
| Масштабируемость | от 2 агрегатов и более | 1 агрегат |
| Минимальная допустимая нагрузка | 25% мощности единичного агрегата минимальной мощности | 25% |
| Взаимное резервирование | Есть | Нет |
| Мощность нагрузочного устройства для тестирования и догрузки | Соответствует максимальной мощности единичного электроагрегата | Соответствует общей мощности электростанции |
| Цена решения |
Несколько среднемощных установок стоят на 20-30% дешевле, чем единичные электростанции большой мощности. Цена решения получается ниже на всех этапах: от покупки и монтажа до эксплуатации и сервиса. |
|
Энергокомплексы состоят из нескольких дизельных генераторов, работающих параллельно на общую нагрузку. На заводе ПСМ собирают электростанции на базе отечественных и импортных двигателей. Выбор зависит от режима работы энергокомплекса (основной, резервный) и необходимой мощности. Можно объединить любые базовые модели ДГУ ПСМ в энергосистему, максимальное допустимое количество электростанций в составе энергокомплекса - 32.
Система управления с функцией параллельной работы разработана на базе датского контроллера Deif. Программа предлагает несколько режимов групповой работы:
- Автономная параллельная работа до 16 генераторных агрегатов
- Резервирование сетевых вводов с обратной синхронизацией при восстановлении сети
Система управления производит измерение и индикацию параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины), выполняет запуск первого электроагрегата при падении напряжения в сети. Запуск остальных агрегатов и распределение нагрузки происходит в соответствии с алгоритмом деления нагрузки.
- Фиксированная мощность группы генераторов в сеть
- Снятие пиков нагрузки с сети
- Перевод нагрузки с сети на генераторы и обратно без обесточивания по команде оператора или таймера
- Параллельная работа группы генераторов с нулевым или заданным экспортом/импортом мощности из сети
-
Мощность энергокомплексов
-
3600 кВт
-
4000 кВт
Максимальная мощность зависит от двигателя, на базе которого работают электростанции в системе. В таблице представлены базовые двигатели ДГУ производства ПСМ.
| Двигатель ДГУ | Максимальная мощность энергокомплекса (32 агрегата) |
|---|---|
| ЯМЗ | 12.8 МВт |
| Volvo Penta | 17.9 МВт |
| Scania | 18 МВт |
| Hyundai (Doosan) | 23.4 МВт |
| Cummins | 85.8 МВт |
| Perkins | 57.6 МВт |
| Mitsubishi | 64 МВт |
| MTU | 80 МВт |
| Baudouin | 96 МВт |
| Yuchai | 96 МВт |
Дизельные энергокомплексы производства ПСМ мощностью 3,6 МВт (4500 кВА) состоят из нескольких дизельных генераторов, работающих параллельно на общую нагрузку.
| Модель энергокомплекса | Базовая ДГУ | Количество ДГУ | Двигатель | Основная мощность, кВт/кВА | Резервная мощность, кВт/кВА |
|---|---|---|---|---|---|
| ADMi-3300 | ADMi-1100 | 3 | Mitsubishi S12R-PTA2 | 3360/4200 | 3696/4620 |
| ADMi-3600 | ADMi-1200 | 3 | Mitsubishi S12R-PTAA2 | 3600/4500 | 3960/4950 |
ПСМ предлагает использовать энергокомплексы мощностью 4000 кВт собственного производства. Такие комплексы состоят из нескольких электростанций, работающих параллельно. Нагрузка равномерно распределяется между дизель-генераторами. Энергокомплекс ПСМ в любой момент можно разделить на независимые генераторы и использовать их на разных объектах.
| Модель энергокомплекса | Базовая ДГУ | Количество ДГУ | Двигатель | Основная мощность, кВт/кВА | Резервная мощность, кВт/кВА |
|---|---|---|---|---|---|
| ADMi-3600 | ADMi-1200 | 3 | Mitsubishi S12R-PTAA2 | 3600/4500 | 3960/4950 |
| ADMi-4000 | ADMi-1000 | 4 | Mitsubishi S12R-PTA | 4080/5100 | 4488/5610 |
Дизельные электростанции мощностью 4000 кВт предназначены для производства трехфазного электрического тока напряжением 400 В и частотой 50 Гц. Такие электростанции используются как основной или резервный источник питания. Сфера применения генераторов – промышленные предприятия, населенные пункты, лишенные центрального энергоснабжения, буровые установки, нефтегазовые месторождения.
Для энергокомплексов ПСМ мы выбрали источники энергии с безупречной репутацией.
Электростанции ADMi собираются на базе японских двигателей Mitsubishi. Они рассчитаны на эксплуатацию в самых разных климатических условиях и имеют большой моторесурс.
Любая дизельная электростанция ПСМ 4000 кВт может быть снабжена дополнительными опциями. У клиентов ПСМ есть возможность индивидуального заказа генератора мощностью 4 МВт, подходящего для решения конкретных задач. Обращайтесь в ПСМ, если хотите купить энергоустановки по честной цене.
