Плавучие насосные станции (ПНС)
ПНС в полной заводской готовности включает:
- стальной понтон (плавучее основание)
- насосные агрегаты с электрическими или дизельными двигателями
- магистрали с трубопроводной обвязкой
- систему управления
- блок-модуль
- переходный мостик
- систему якорения
Описание
Плавучие насосные станции ПСМ предназначены для забора воды из открытых водоемов. Они состоят из насосных агрегатов и трубопроводная обвязка, смонтированных внутри блочно-модульной конструкции и устанавленных на понтон. Параметры и комплектация ПНС подбираются индивидуально по техническому заданию заказчика.
ПСМ располагает глубокой инженерной экспертизой, производственными и технологическими ресурсами и обширным опытом в реализации проектов насосных станций. Производство ПНС ведется в строгом соответствии с конструкторской и технической документацией и контролируется ОТК на каждом этапе. Мы гарантируем работоспособность оборудования, а также точное соблюдение эксплуатационных характеристик, предусмотренных в проекте.
Параметры ПНС рассчитываются индивидуально с учетом необходимых рабочих характеристик производительности и давления, сезонных колебаний уровня воды в водоеме, степени загрязненности и уровня pH перекачиваемой среды, условий эксплуатации. Чтобы получить точный расчёт и конфигурацию станции, заполните опросный лист — специалисты разработают решение под вашу задачу.
-
Карьерный водоотлив
-
Орошение из открытых водоемов
-
Водоснабжение промышленных объектов
-
Пожаротушение
ПНС обеспечивают откачку воды из карьеров и зумпфов при сезонных и технологических колебаниях уровня до 10 м. Понтон автоматически подстраивается под изменение уровня воды, поэтому насосное оборудование остается в рабочем положении без необходимости переноса станции или изменения конфигурации системы. Плавучая насосная станция может быть частью каскадной системы водоотведения и выполнять функцию станции 1 подъема: водозабор из открытого источника и подъем воды к дожимной станции 2 подъема.
Одна плавучая насосная станция может обеспечивать подачу до 5000 м3/ч, что достаточно для орошения сельскохозяйственных площадей площадью до 1000 га. ПНС используются как временные или постоянные водозаборные точки в системах полива.
ПНС применяются как станции водозабора из открытых водоемов на удалённых объектах и площадках. Такая конфигурация не требует строительства берегового насосного здания и позволяет быстро развернуть систему водоснабжения.
Плавучие станции могут использоваться в системах противопожарного водоснабжения, обеспечивая давление в системе до 1,2 МПа и автоматический запуск при падении давления. Это позволяет задействовать открытые водоемы как источник пожарного запаса воды без строительства стационарных сооружений.
-
Понтон
-
Переходной мостик
-
Якорная система
-
Насосные агрегаты
-
Трубопроводная обвязка
-
Состав магистралей

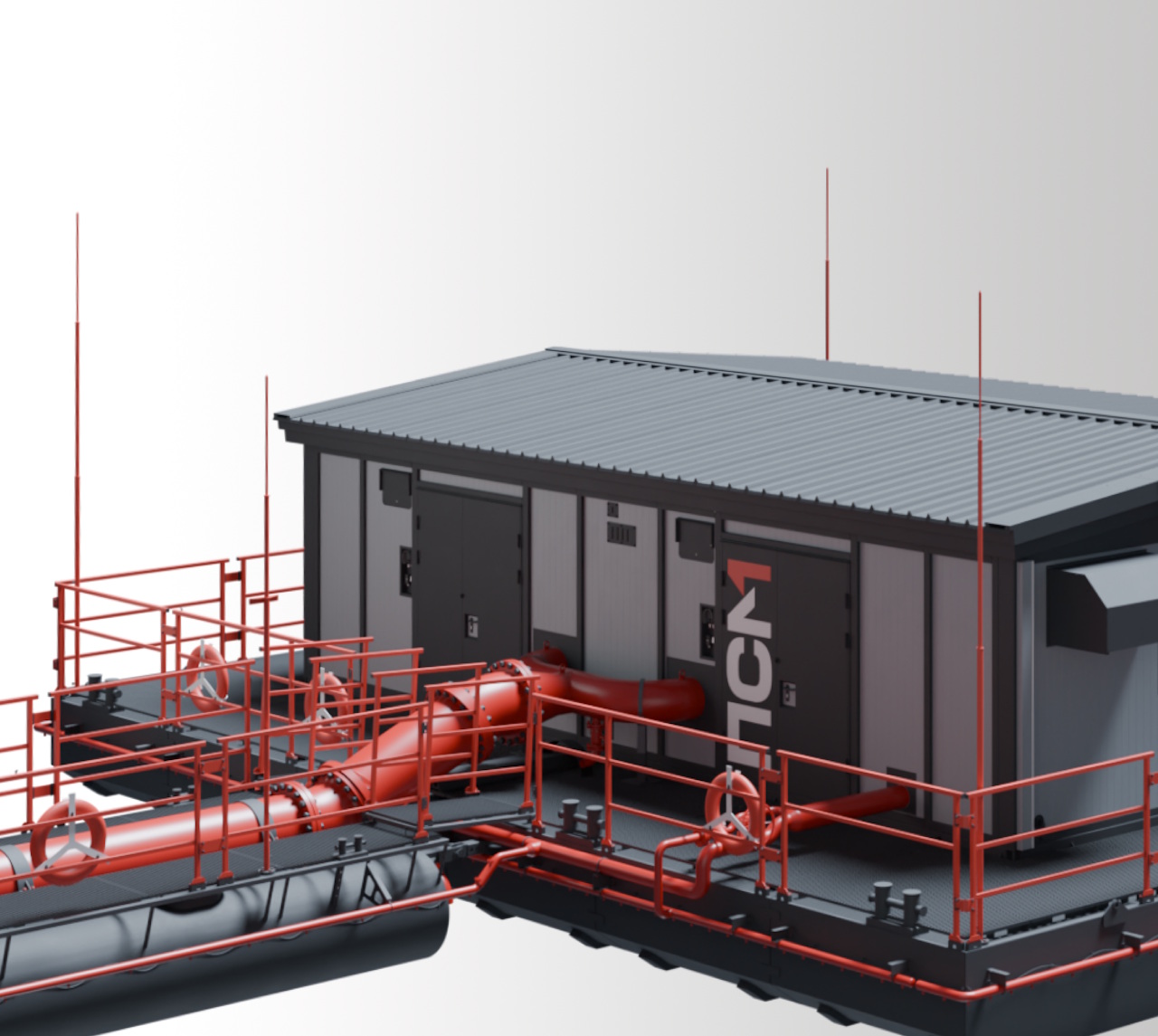

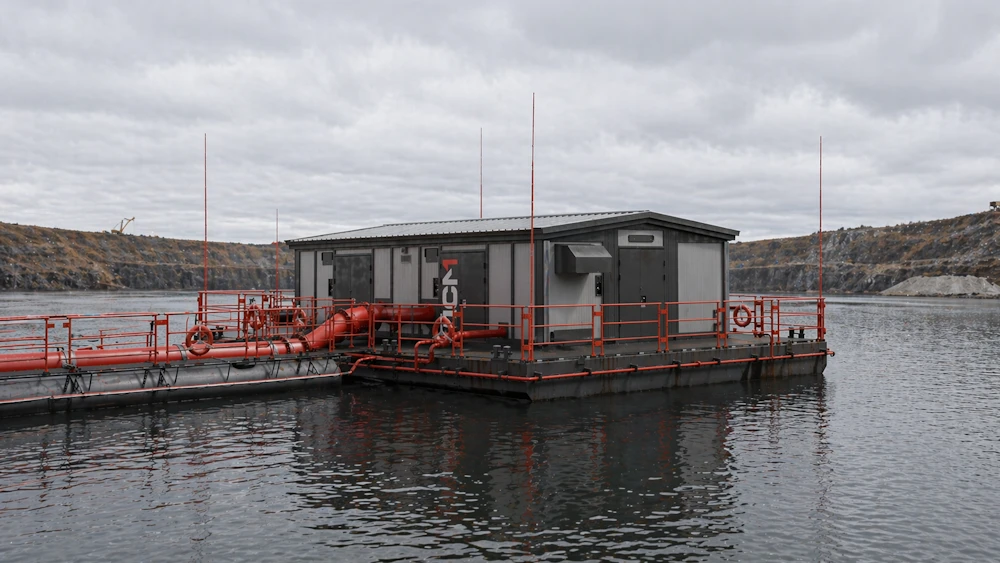

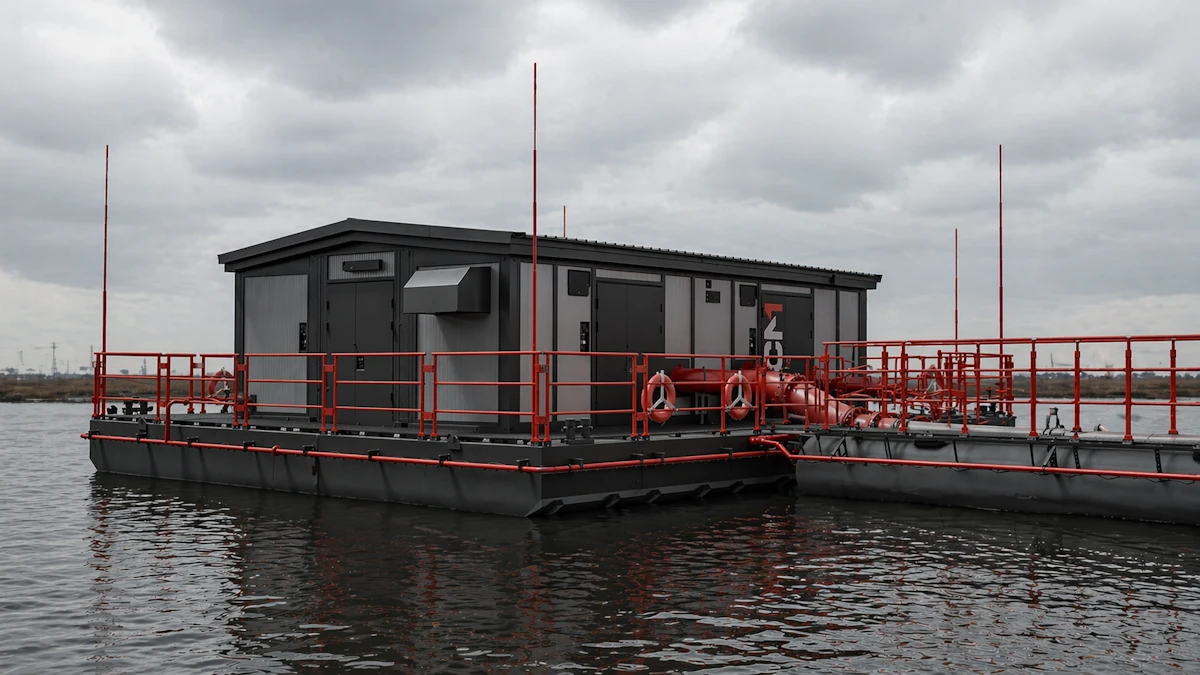

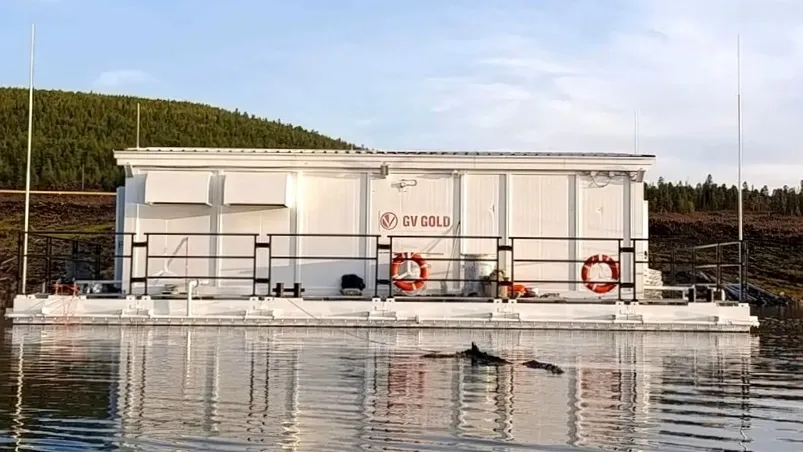

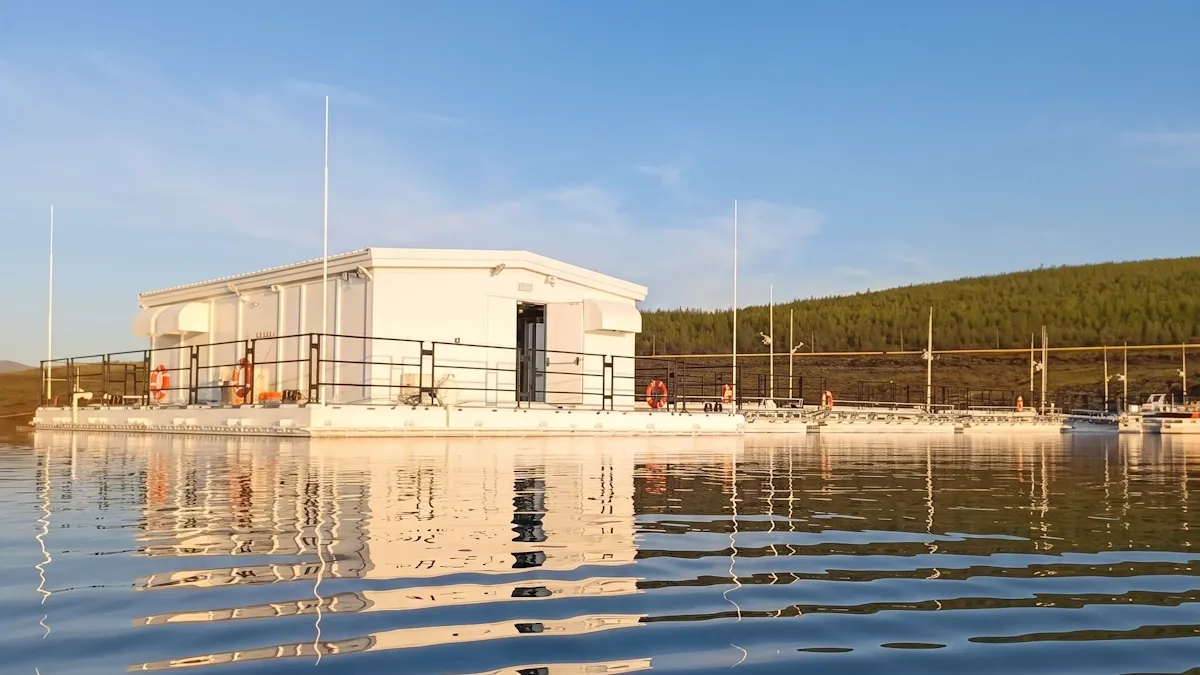

Стальной понтон — это несущее плавучее основание ПНС с расчетным запасом плавучести, на котором размещается все оборудование станции.
Понтоны ПСМ разработаны по стандартам Российского классификационного общества (РКО, ранее — Российский Речной Регистр, РРР) и соответствуют требованиям оснащения судов внутреннего водного плавания (ВВП) по прочности корпуса, безопасности механизмов, электрооборудования и противопожарной защите.
Для расчетов остойчивости, непотопляемости, прочности и проектирования судовых устройств и систем, снабжения применяются требования Правил РКО для судна класса «Л 0,6 (лед 40)».
Конструкция понтона обеспечивает устойчивость при волнении и колебаниях уровня воды до 10 м без потери работоспособности.
Понтон производится из листовой стали марки 09Г2С толщиной не менее 0,4 см. В базовом исполнении понтон имеет антикоррозионное покрытие толщиной не менее 250 мкм, для эксплуатации в агрессивных средах (например, рудничные или морские воды). Доступна опция горячего цинкования. Конструкция понтона включает жесткое металлическое основание, леерные ограждения, швартовочные кнехты и систему якорения.
Для работы в условиях низких температур понтон дополнительно оснащается системой антиобледенения. Создание и поддержание майны по периметру понтона обеспечивается барботажными устройствами или системами потокообразования (аэраторами) производства Kasco Marine.

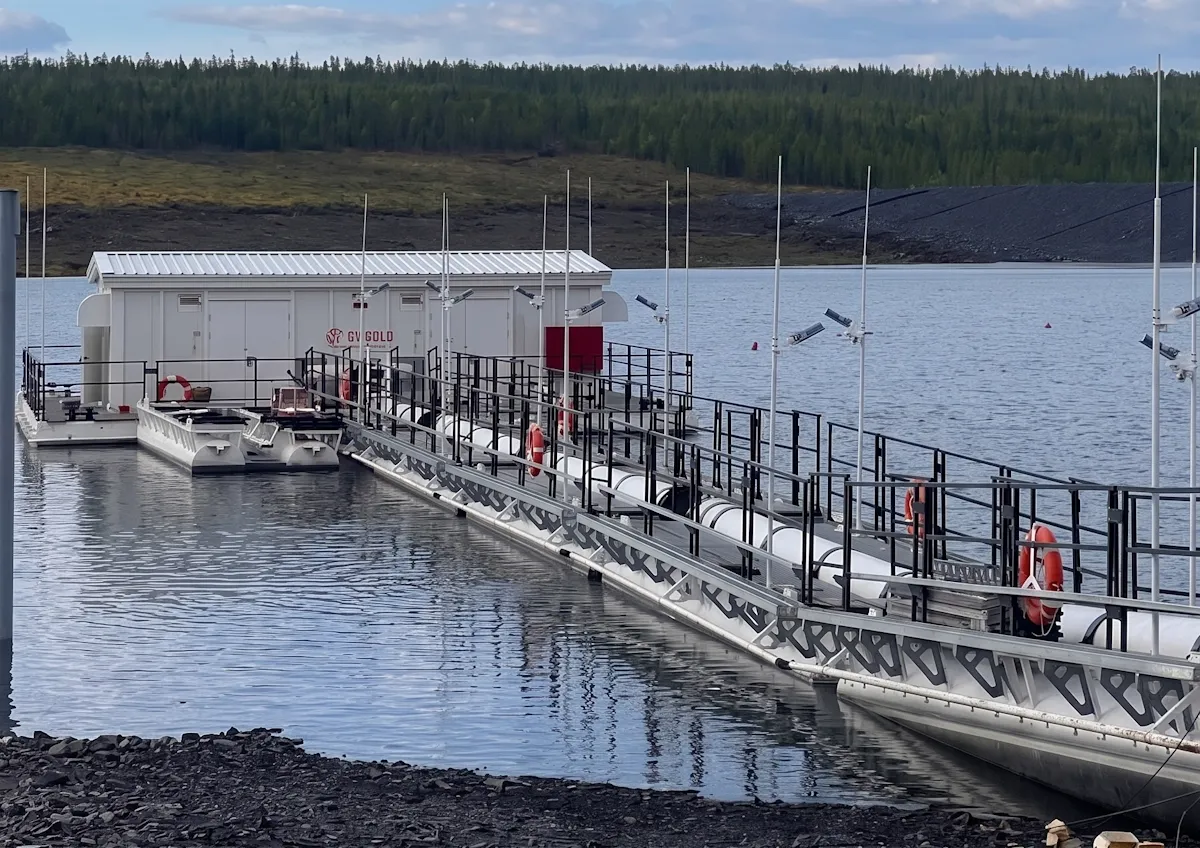

Сообщение ПНС с береговыми службами обеспечивает переходной мостик. Он необходим для доступа обслуживающего персонала к станции, размещения трубопроводов и кабельных сетей для питания насосной станции и инфраструктуры контейнера (пожароохранная система, системы вентиляции, обогрева, освещения, управления и т.д.).
Якорная система обеспечивает удержание понтона в заданном положении при воздействии течения, ветра и волновых нагрузок. Конфигурация и расчеёт системы выполняются индивидуально — с учетом гидрологических характеристик водоема, глубины и скорости потока, что гарантирует устойчивость ПНС в рабочих условиях.
Якорная система может быть реализована как «мертвыми» донными якорями, так и системой растяжек и лебедок для якорения к берегу.

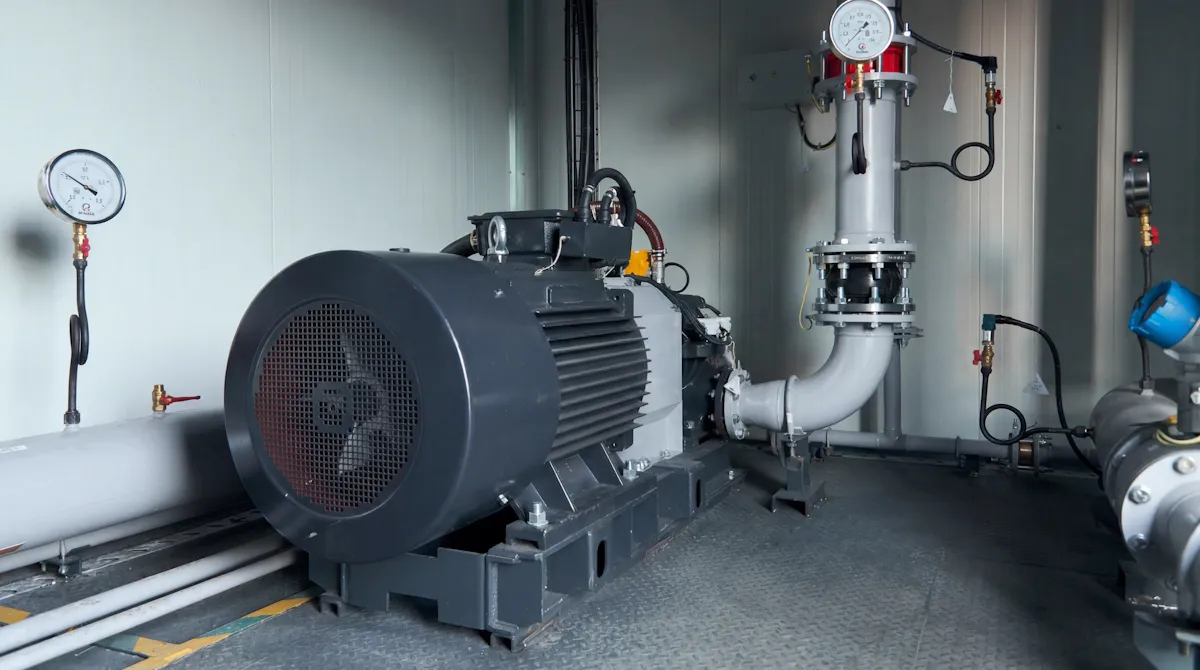

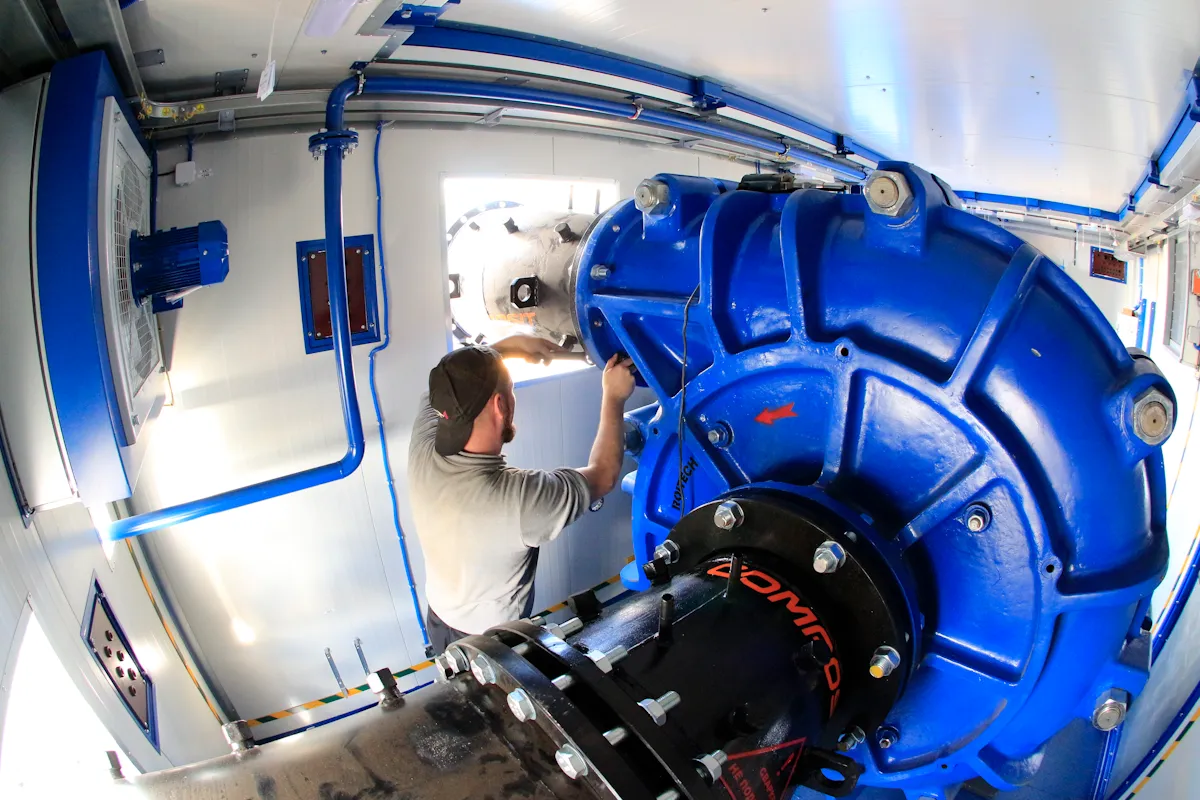

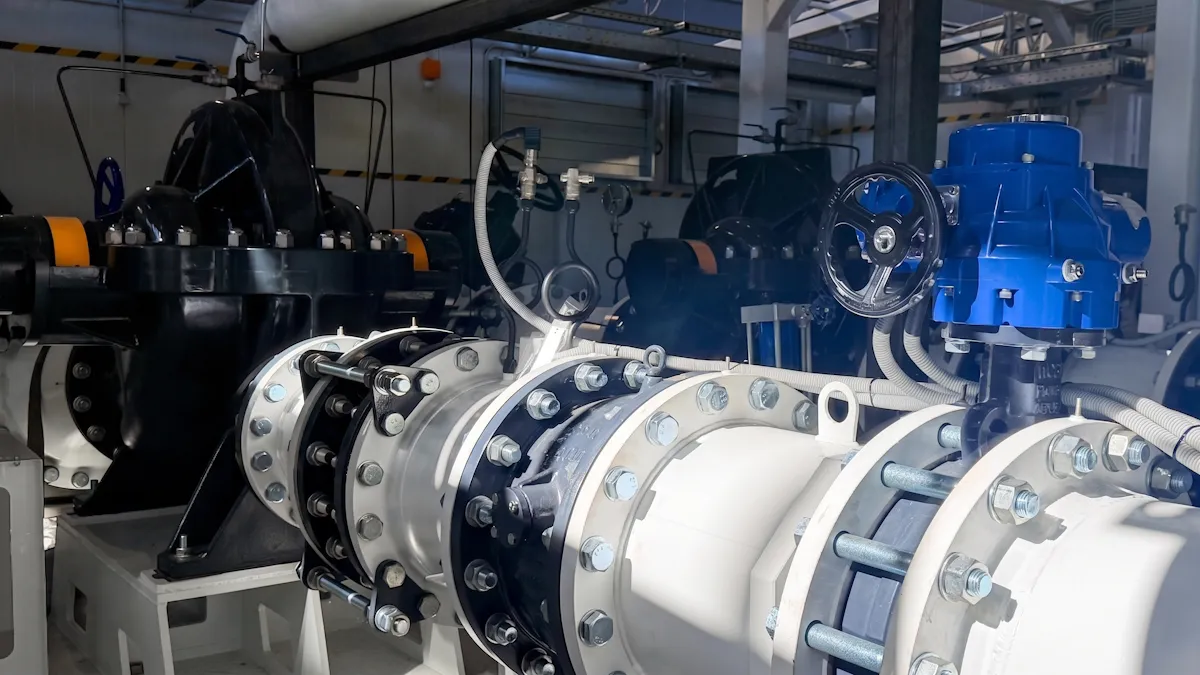

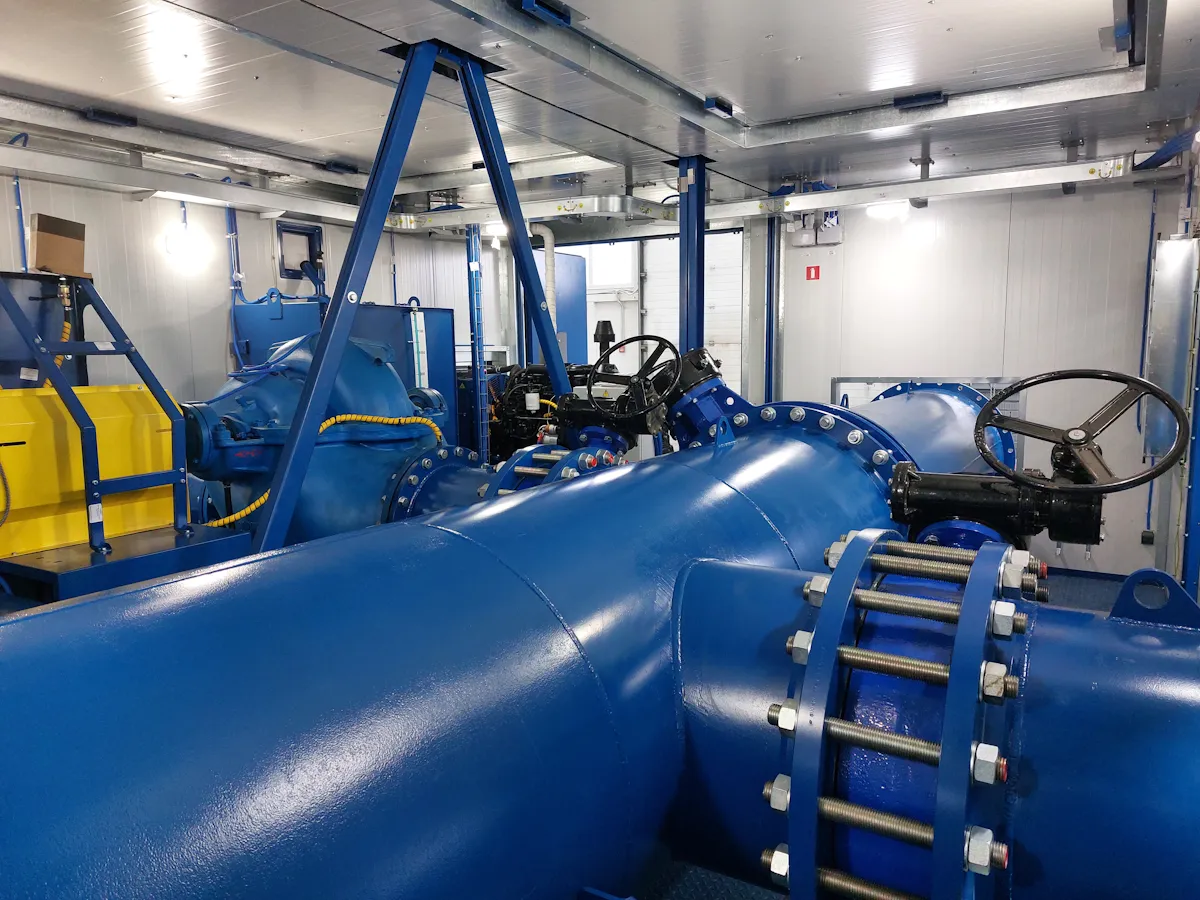

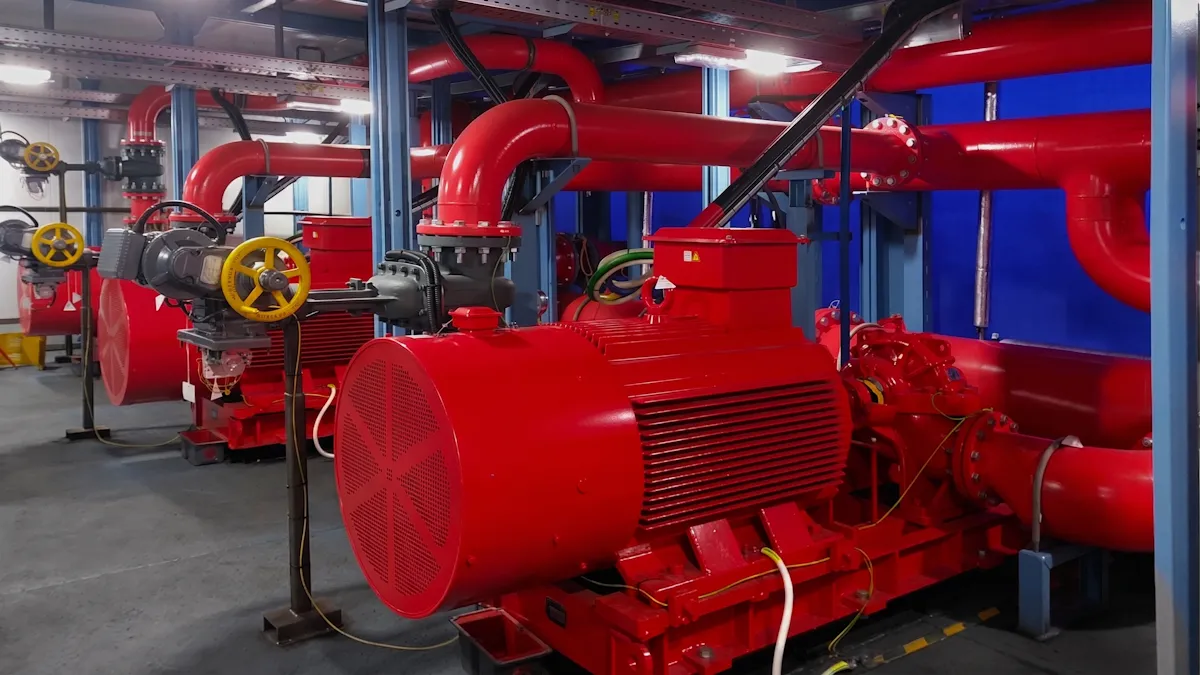

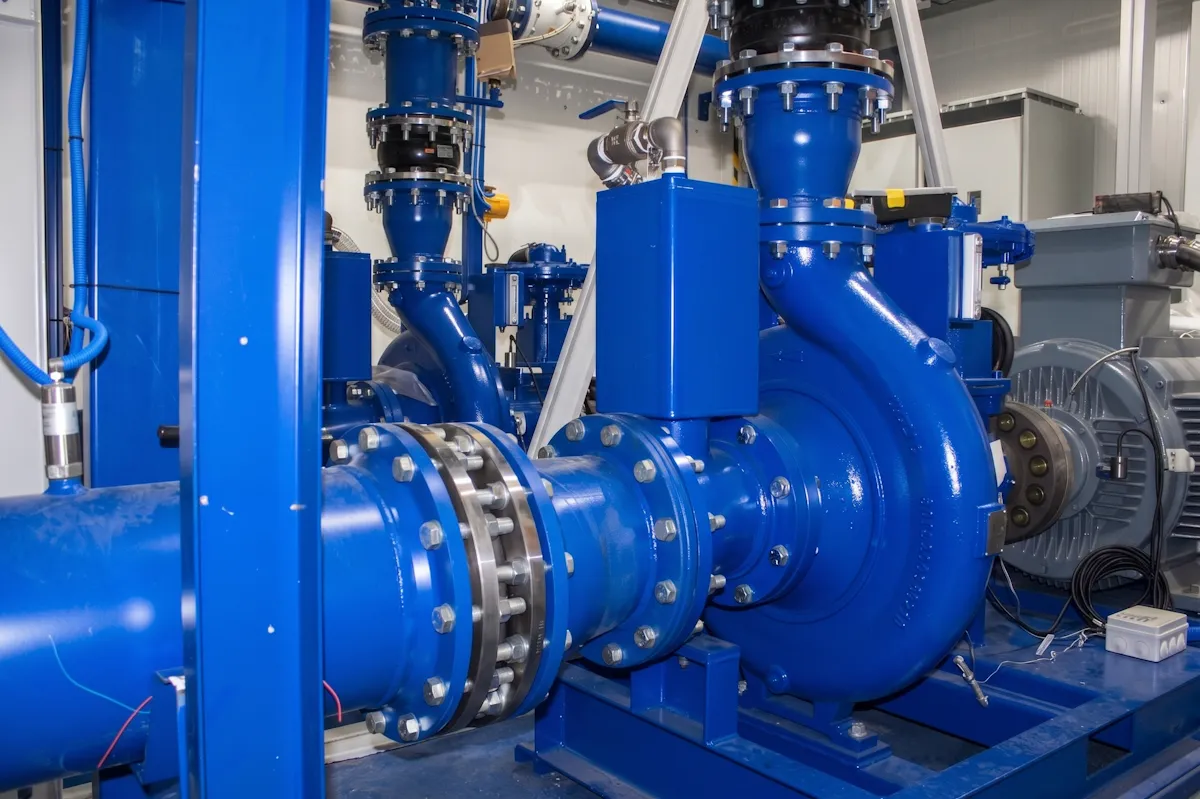

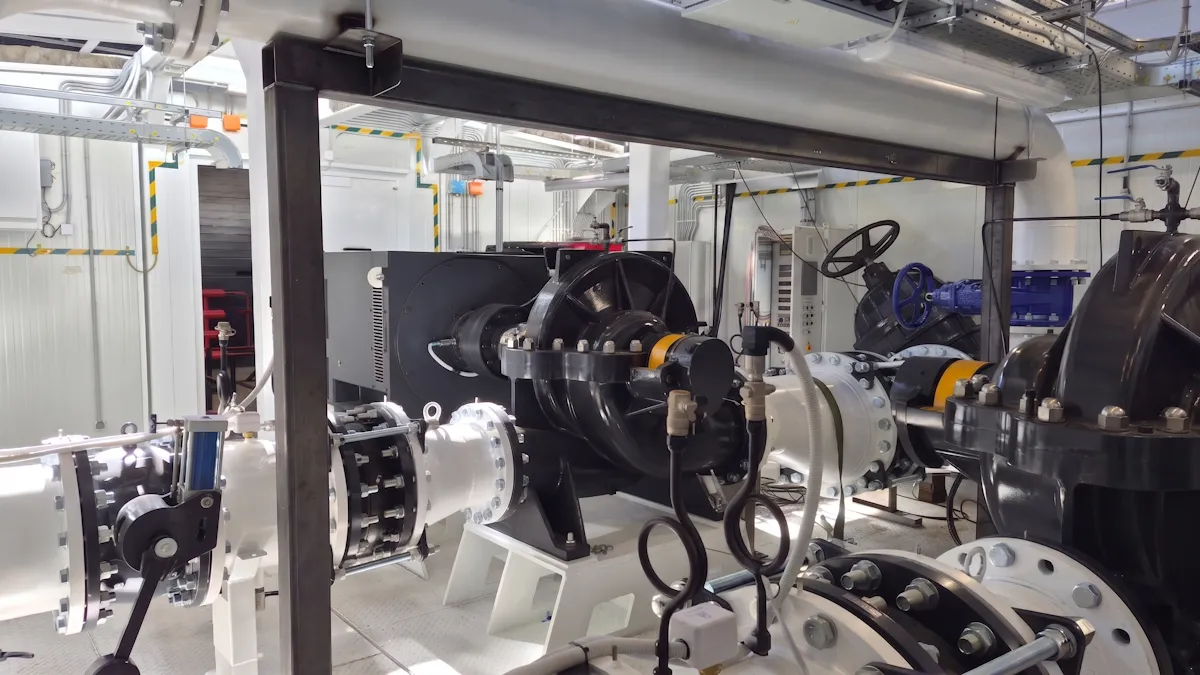

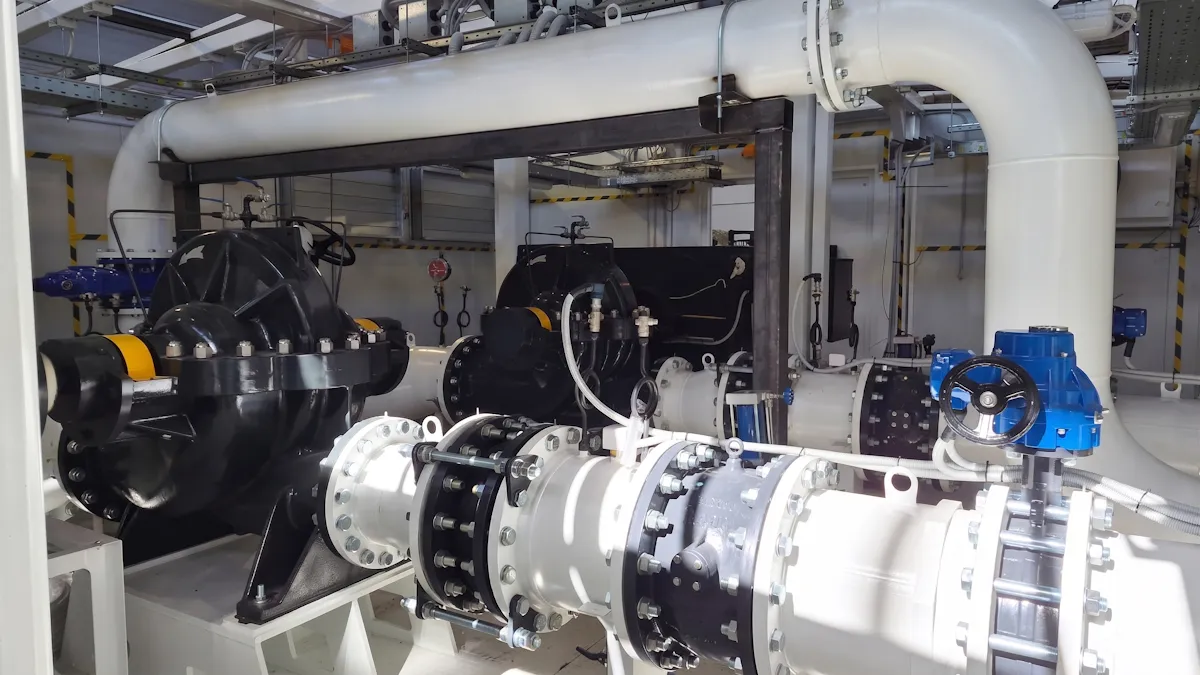

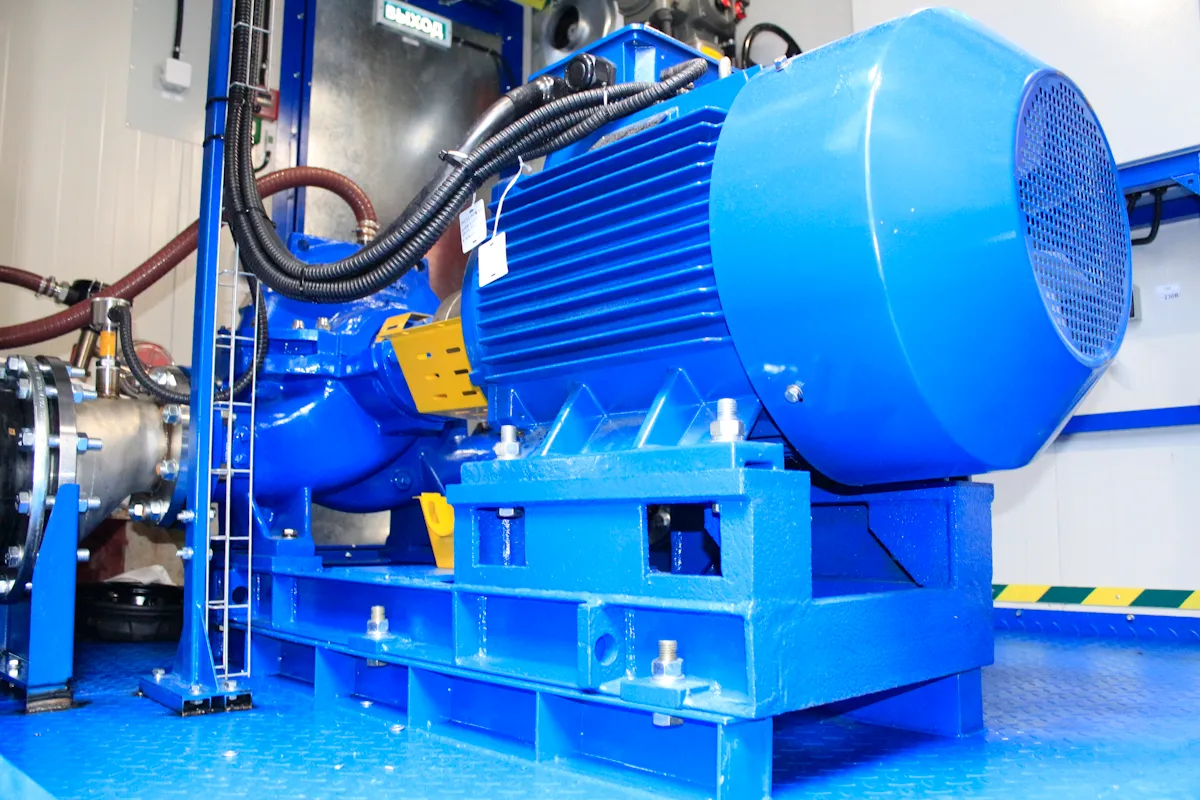

В составе ПНС применяются насосные агрегаты промышленного назначения — на базе оборудования ведущих производителей, включая KQ Pumps, CNP, Wilo, Zvezda RUS, ГМС «Ливгидромаш», подобранные под требования конкретного проекта.

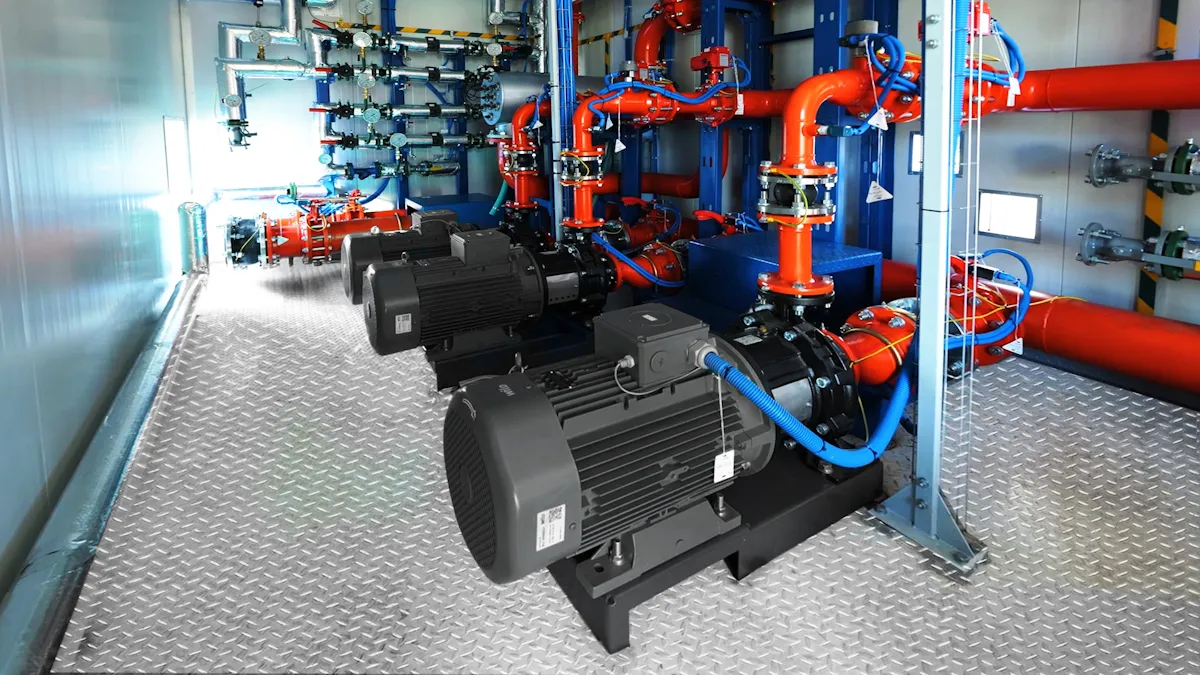

Производительность одного агрегата может достигать 1000–2000 м3/ч. При необходимости станции комплектуются несколькими насосами, работающими параллельно для обеспечения требуемой подачи и резервирования.

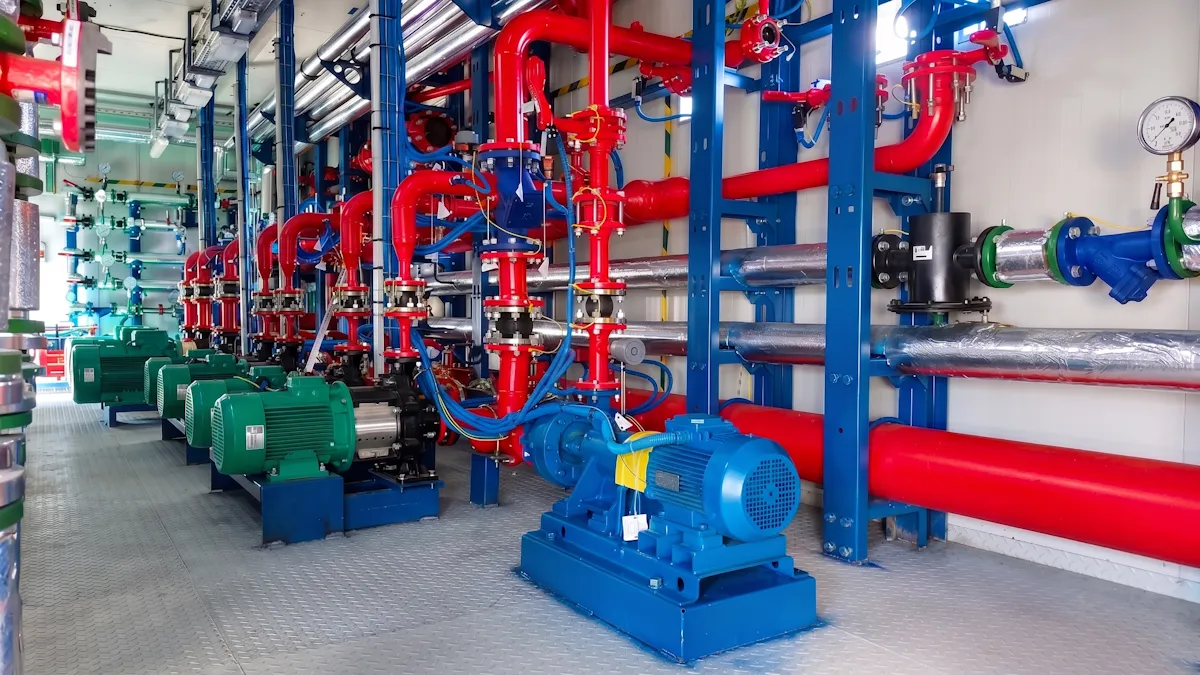

Проектирование и монтаж трубопроводной обвязки плавучих насосных станций ПСМ проводится в соответствии с требованиями ГОСТ 6134-2007 (ИСО 9906:1999) «Насосы динамические. Методы испытаний» и рекомендациями по монтажу, разработанные производителями насоса.
Обвязка ПНС для воды осуществляется трубопроводами из нержавеющей стали. При проектировании станций для перекачивания агрессивных сред с pH ниже 6.8 материал труб может быть изменен. Например, для работы с токсичными жидкостями используются трубопроводы из полимерных материалов.
Материал трубопроводов подбирается и согласовывается на этапе проектирования в зависимости от состава среды, температуры и требований к эксплуатации.
ПНС подключается к береговой инфраструктуре через гибкий напорный рукав, который соединяет станцию с трубопроводом на суше.
Напорный рукав выполняет две функции:
- компенсирует колебания уровня воды и перемещение понтона,
- снижает вибрационные нагрузки на трубопроводную систему.

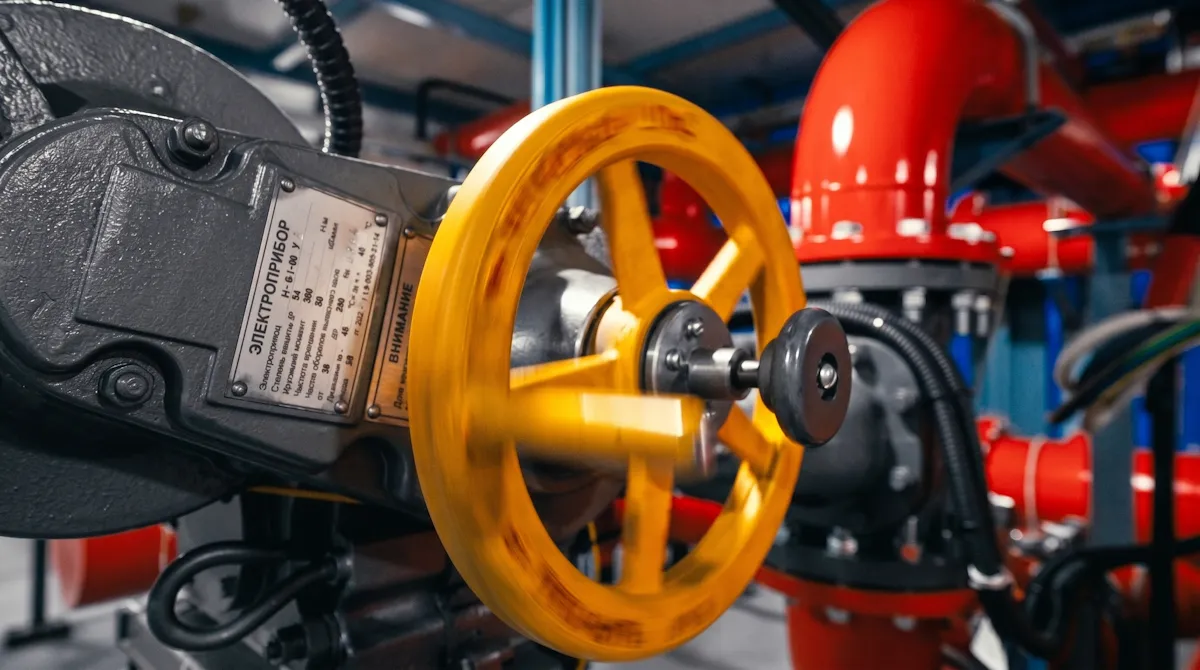

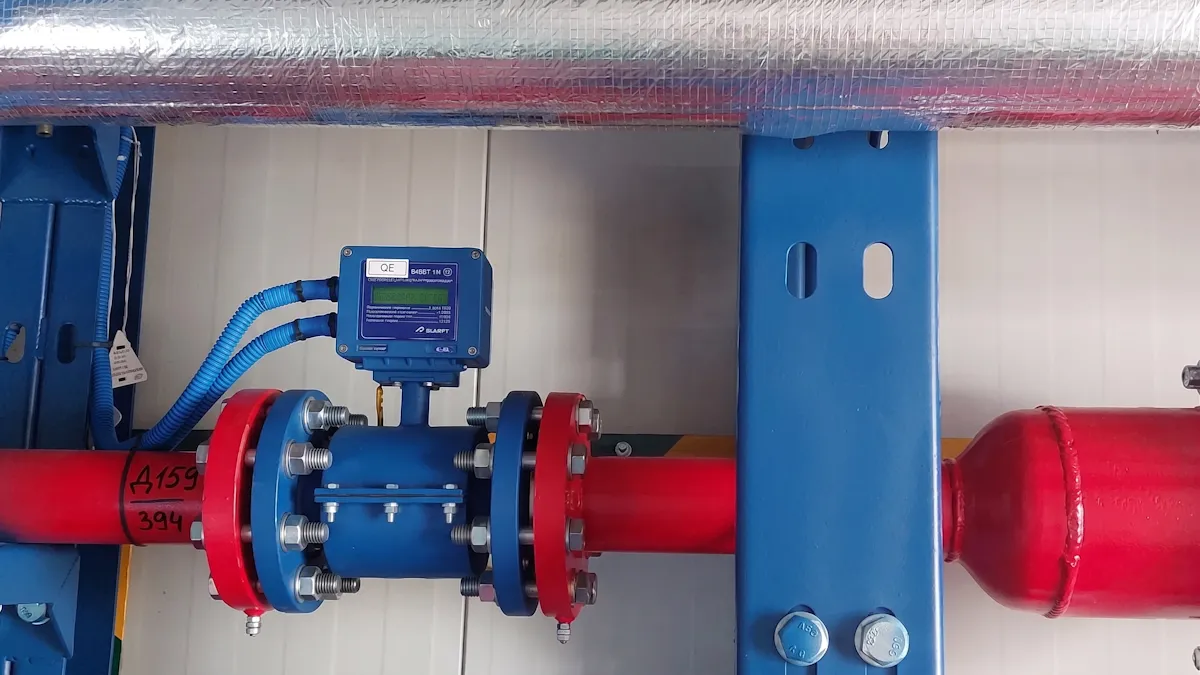

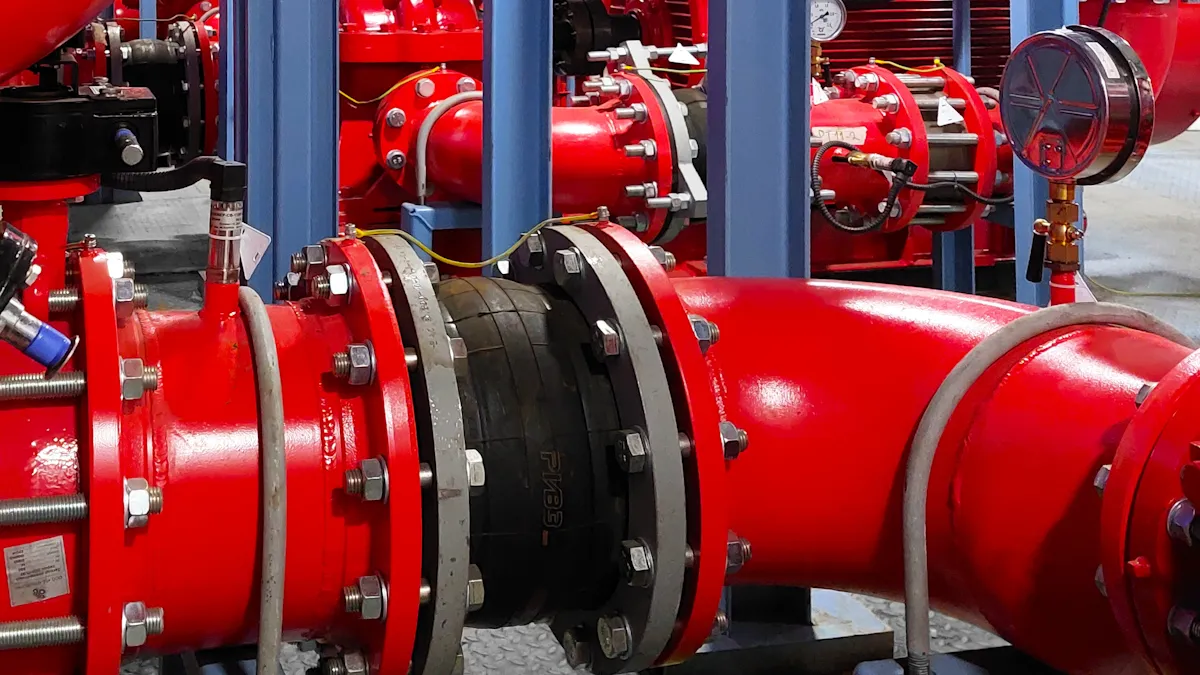

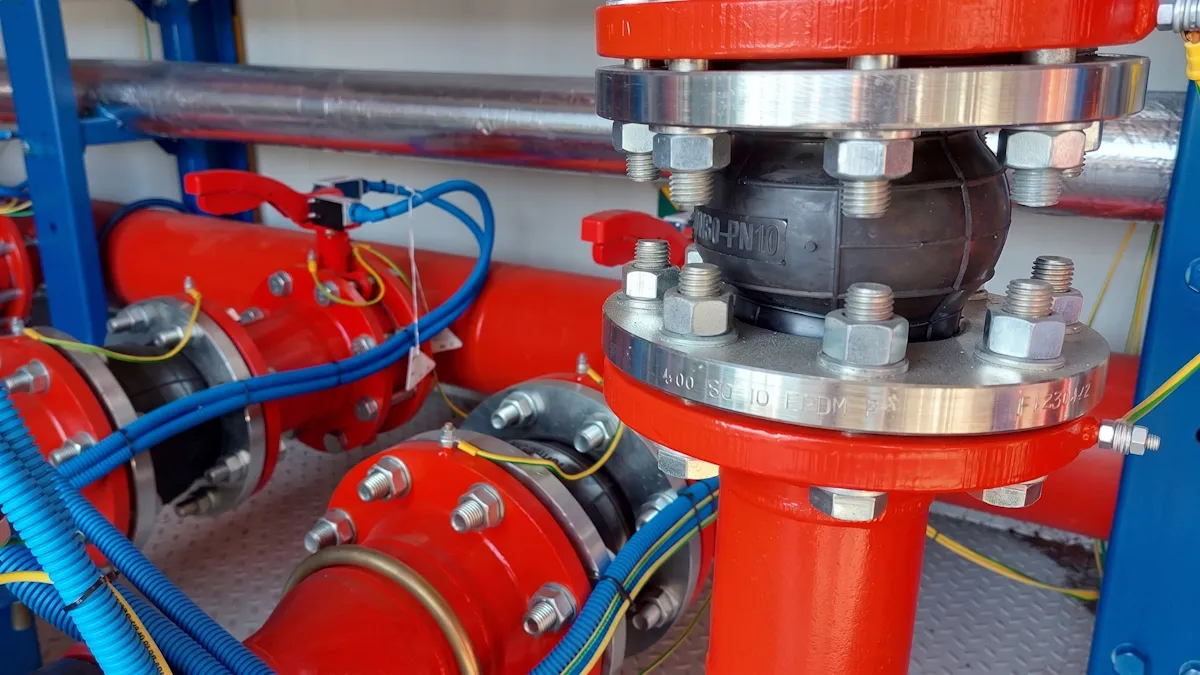

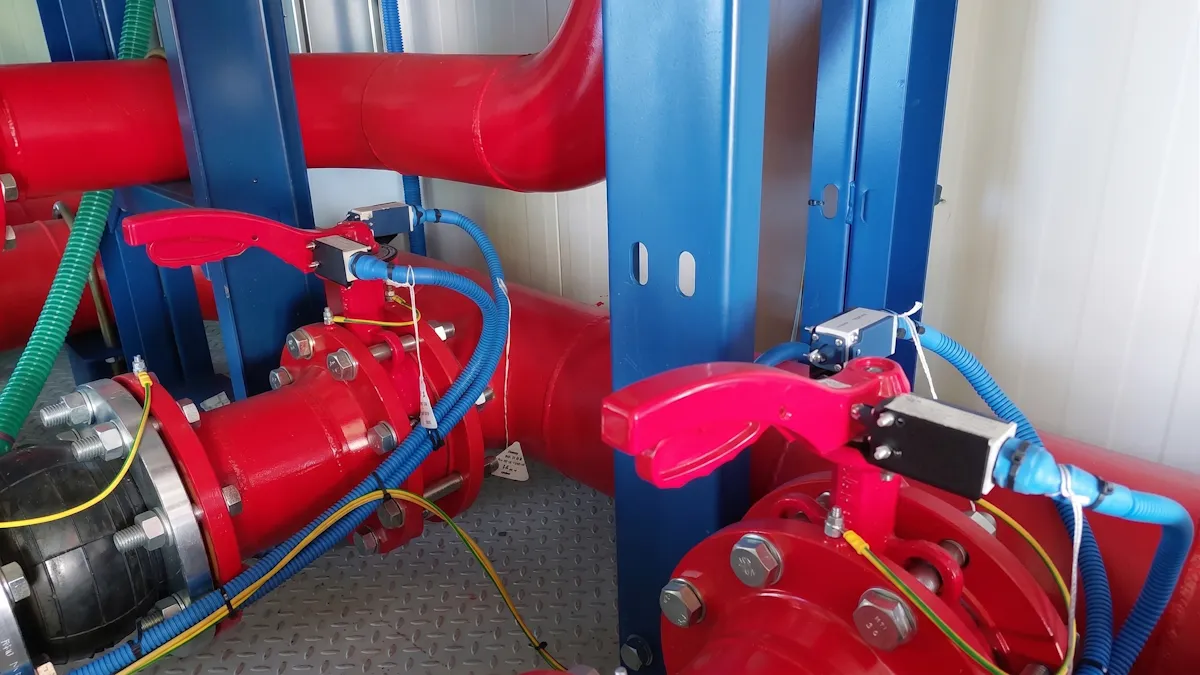

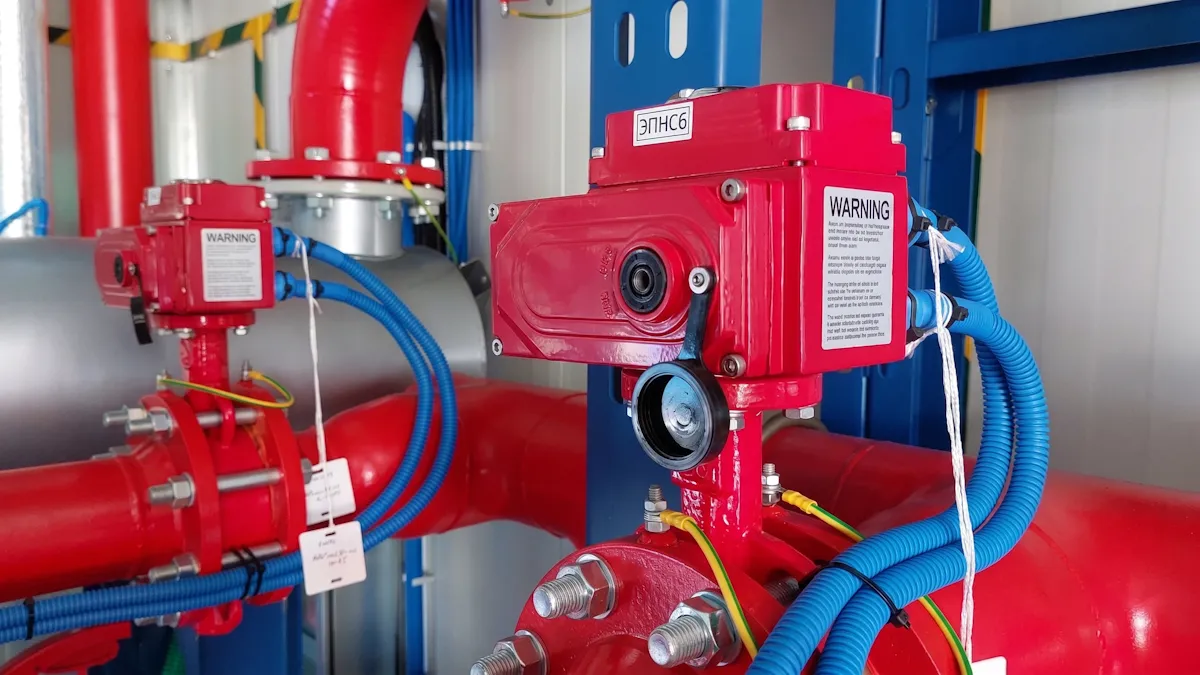

Напорный рукав может включать виброкомпенсаторы, КИПиА (манометры, мановакууметры, датчики потока, датчики давления), запорно-регулирующую арматуру (обратный клапан, задвижку, поворотный затвор), дренажные линии, клапаны сброса воздуха, воздухоотводчики.
Забор жидкости и ее подачу в корпус насоса осуществляет всасывающая магистраль.
Всасывающая магистраль оснащается:
- трубопроводом с опорами внутри контейнера для предотвращения вибрации, деформации и снятия нагрузки с патрубка насоса

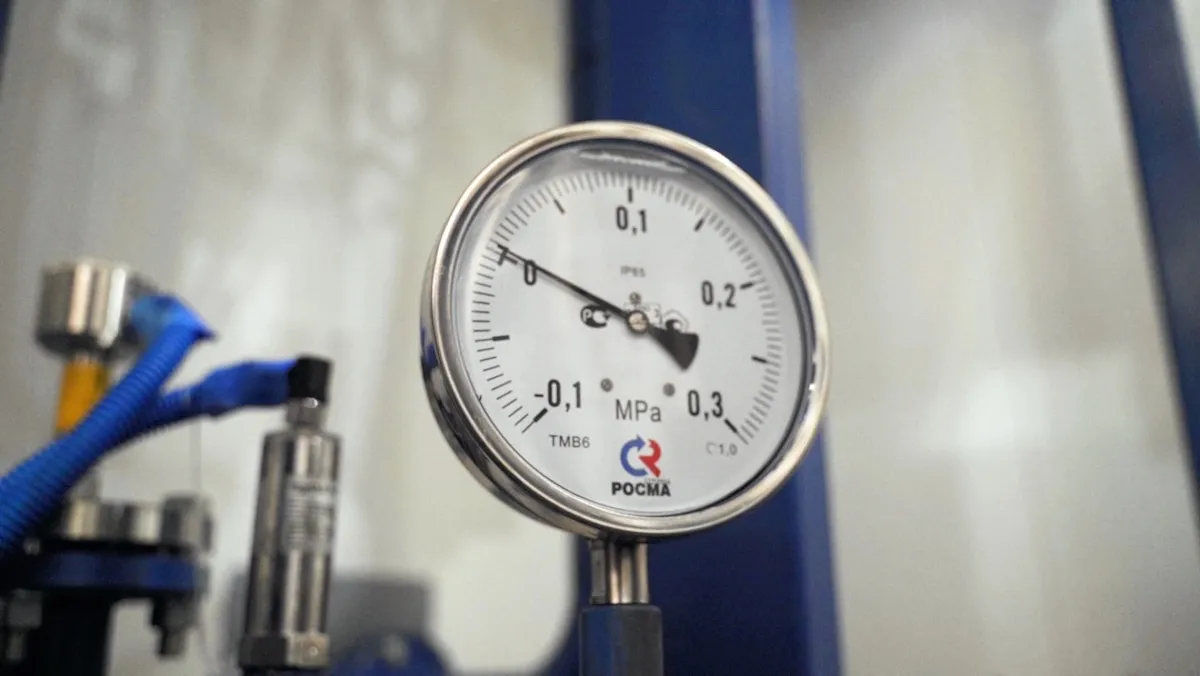

- вакуумметром для измерения давления разрежения в патрубке и контроля герметичности системы
- поверхностными или погружными заборными устройствами
-
Система управления
-
Функции АСУ ТП

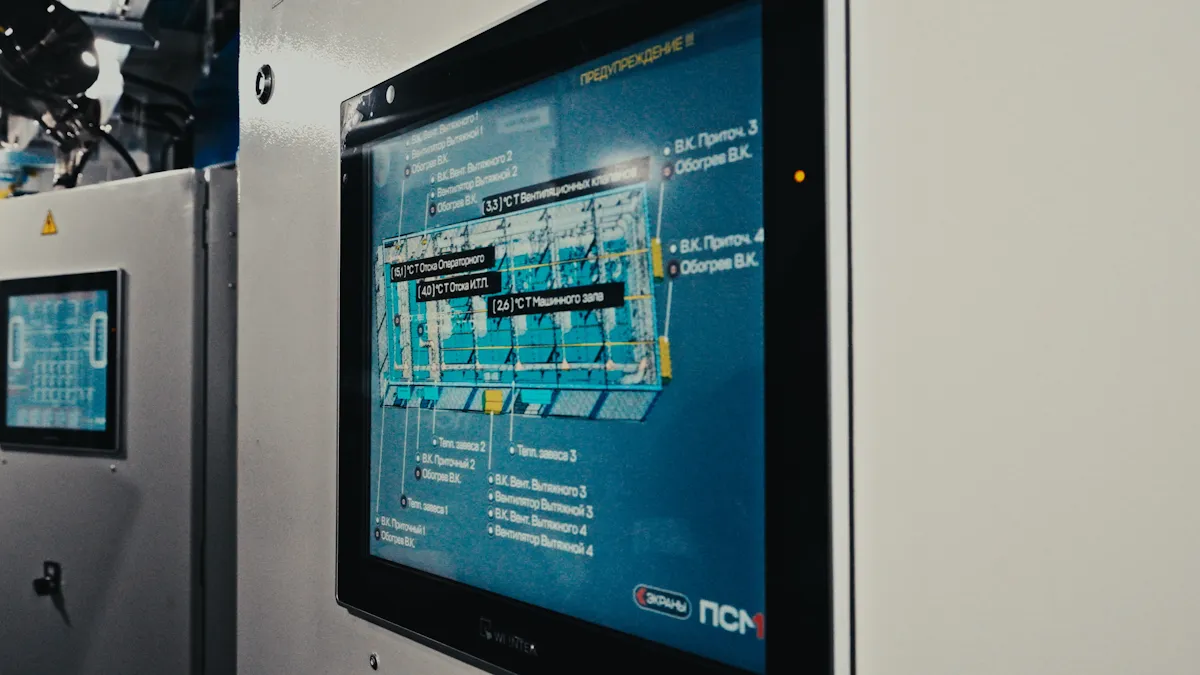

Станция оснащается системой автоматизации (АСУ ТП), которая контролирует уровень воды, давление в системе и состояние насосных агрегатов. При необходимости система автоматически переключает работу на резервный насос в течение нескольких секунд. ПНС может интегрироваться в верхний уровень управления (SCADA) по промышленным протоколам, таким как Modbus или Profibus, чтобы диспетчер мог контролировать работу станции в реальном времени.
В состав системы автоматизации и электроснабжения входит шкаф управления насосными агрегатами на базе контроллера. АСУ ТП обеспечивает управление оборудованием в ручном режиме по месту / в автоматическом режиме без постоянного присутствия персонала, в дистанционном режиме.
- Плавный пуск / стоп насосных агрегатов в ручном или автоматическом режиме
- Управление работой насосных агрегатов и сопутствующего оборудования в ручном и/или автоматизированном режиме без постоянного присутствия персонала с поддержанием заданных параметров
- Контроль параметров основного технологического оборудования
- Контроль давления в напорной магистрали
- Защита насосов от сухого хода
- Обеспечение безаварийного функционирования оборудования; аварийное отключение оборудования в случае нажатия аварийной кнопки или при возникновении аварийного режима работы
- Отображение информации о состоянии оборудования, сигнализация и индикация состояния технологических параметров и отклонения работы насосной установки от заданных параметров, текущего состояния технологического оборудования и режимов работы на аналоговой/ сенсорной панели оператора
- Контроль затопления (наличие течи) насосной станции (независимо от креномеров)
-
Компоновка блок-модуля
-
Виды блок-модулей
-
Внутренние системы контейнера

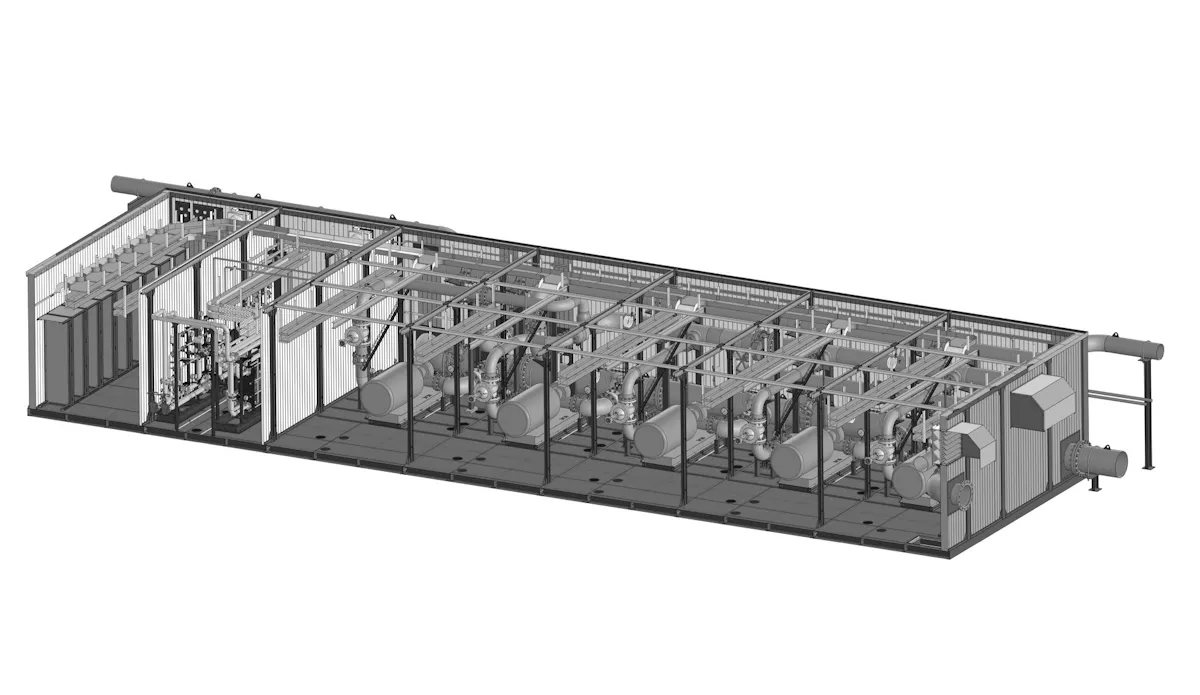

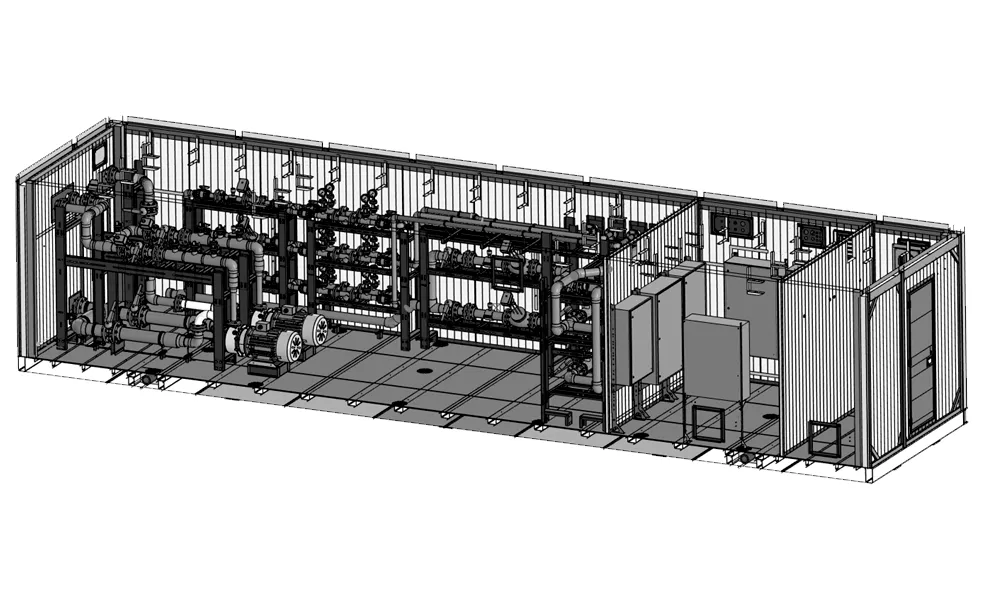

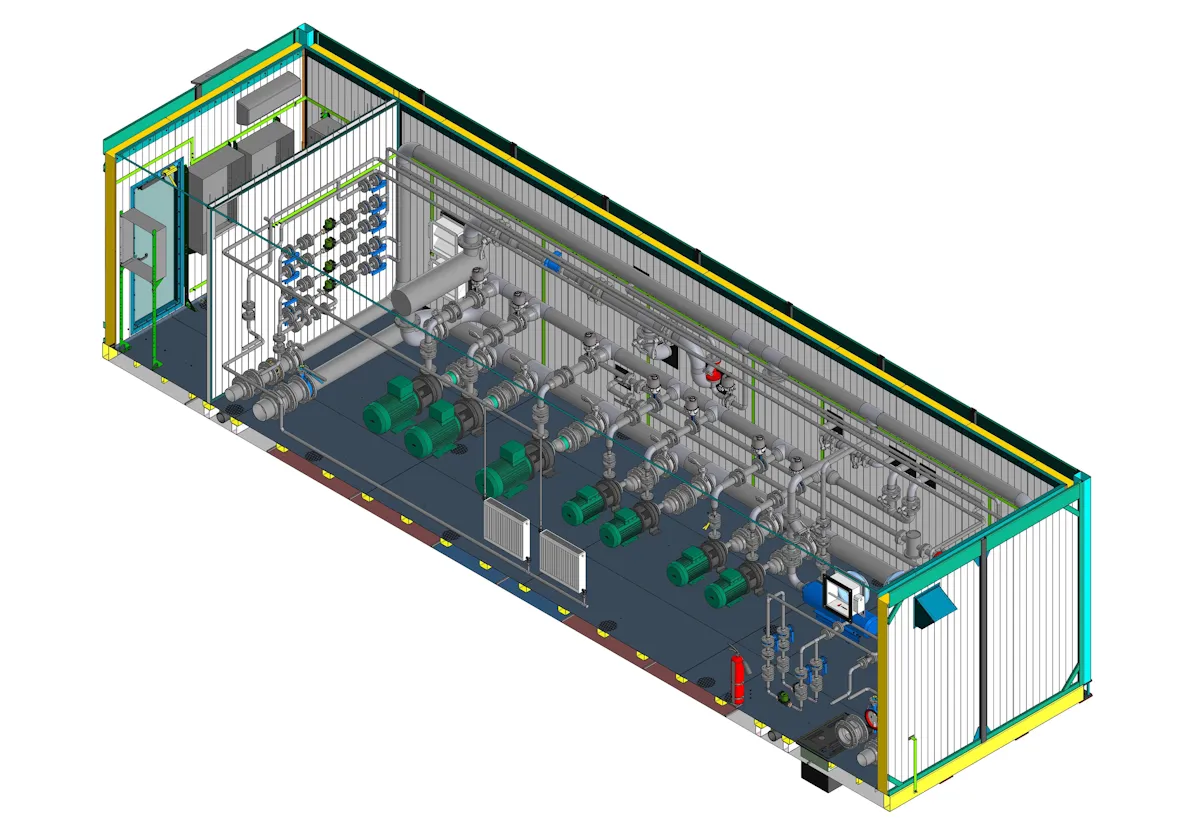

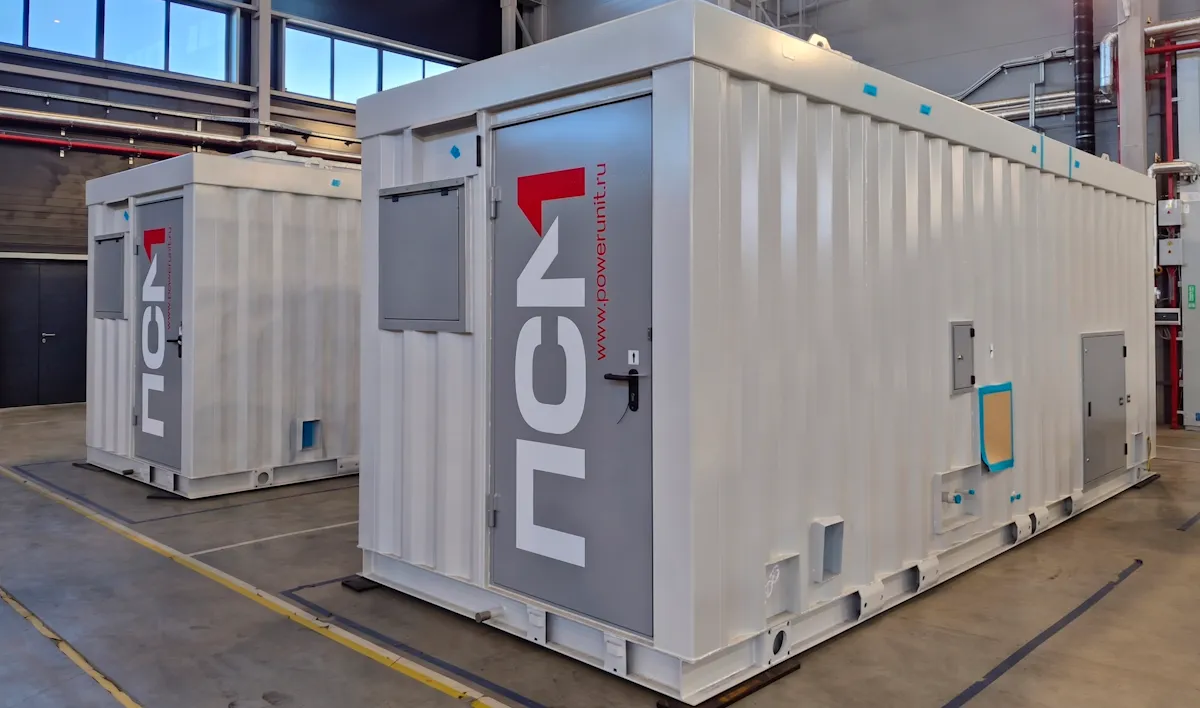

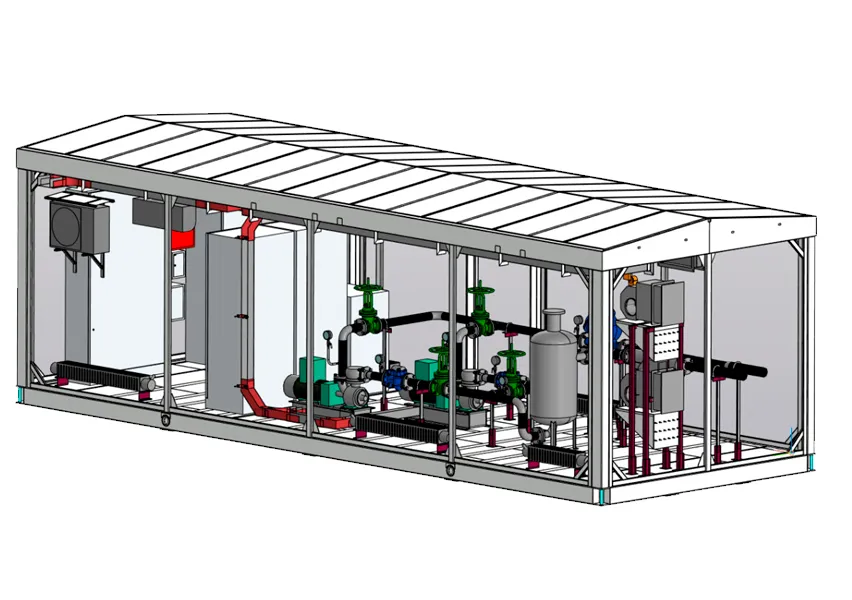

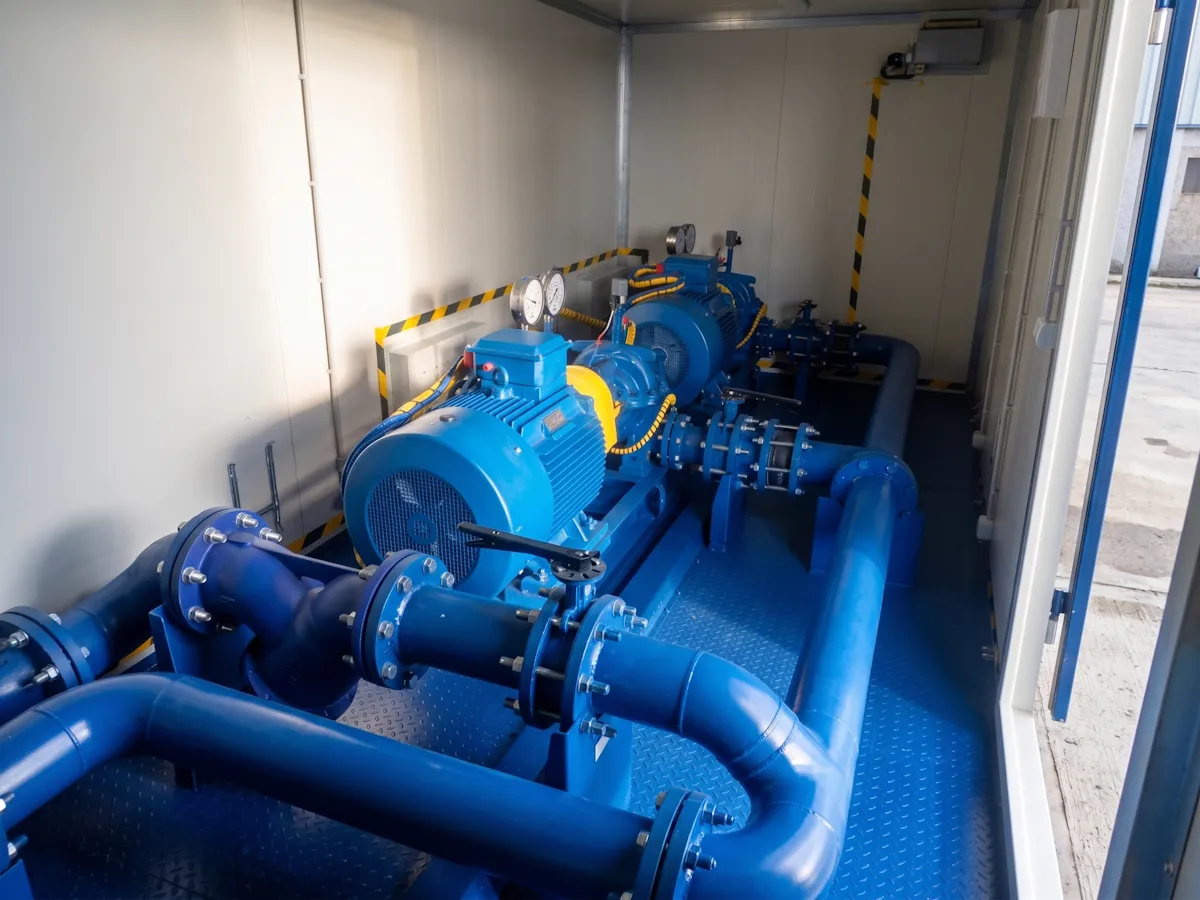

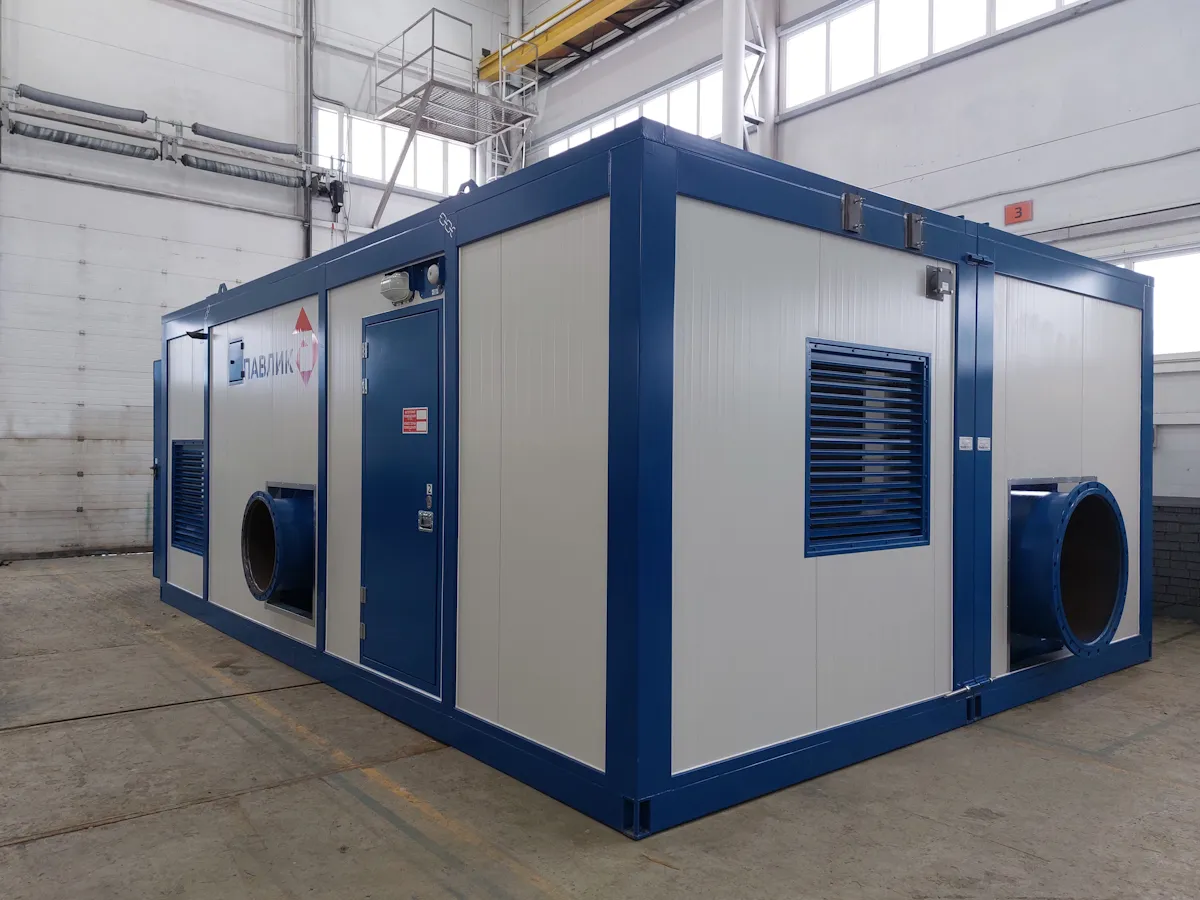

Оборудование плавучей насосной станции монтируется внутри блок-модуля. Конструкция представляет собой модульное здание с металлическим сварным каркасом и обшивкой из листового металла. Внутри блок-модули обшиты трехслойными сэндвич-панелями.
Модули защищают оборудование от осадков, пыли и низких температур и обеспечивают теплоизоляцию, герметичность и стабильную работу станции в диапазоне от -40 до +40 °C (опционально до -60 °C). Они позволяют эксплуатировать ПНС круглогодично, обеспечивая повышенную надежность оборудования и защиту от внешних воздействий — например, на промышленных объектах или в регионах с суровыми климатическими условиями. Для эксплуатации в жарком климате блок-модули дополнительно оснащаются системами кондиционирования и усиленной вентиляции.
Производство модульных зданий и сборка ПНС выполняются на заводе ПСМ в Ярославской области. Все системы проходят заводские испытания перед отгрузкой. Срок изготовления станции определяется конфигурацией и, как правило, составляет от 90 дней.
Мы производим блок-модули нескольких типов:
- Цельносварные контейнеры повышенной механической прочности. Сплошной сварочный шов обеспечивает максимальную герметичность и повышенную конструкционную жёсткость соединения. Снаружи обшиты металлическим листом 1,5-2 мм, внутри - сэндвич-панелями для термоизоляции. Эксплуатация БНС в цельносварных контейнерах допускается при температурах от -60 до +45 °C.
- «Север» на металлическом каркасе с ограждающими конструкциями из трёхслойных сэндвич-панелей. Конструкция обеспечивает эксплуатацию оборудования в диапазоне температур от -40 до +40 °С без дополнительного утепления; степень огнестойкости модуля определяется проектом и подтверждается сертификатом.
Блок-модули всех типов обшиты внутри трёхслойными сендвич-панелями. Они обеспечивают теплоизоляцию, герметичность и стабильные условия работы оборудования. Для эксплуатации в жарком климате проектируются системы кондиционирования и усиленной вентиляции.
Все блок-модули и металлоконструкции для БНС изготавливаются на заводе ПСМ по проекту инжинирингового центра. Полный цикл производства без привлечения субподрядчиков обеспечивает контроль качества на всех этапах и фиксированные сроки изготовления.
Также возможно исполнение в передвижном формате — с установкой блок-модуля на полозья (лыжи) для перемещения по площадке.
- Вентиляция
- Отопление
- Заземление
- Молниезащита
- Освещение (рабочее и аварийное)
- Охранно-пожарная сигнализация
-
Оцинкованный понтон
Для эксплуатации в агрессивных средах — например, в рудничных водах с повышенной кислотностью или в морской воде — понтон может выполняться с горячим цинкованием. Это увеличивает срок службы конструкции и снижает риски коррозионного разрушения при длительной эксплуатации.
Один из самых крупных проектов блочных насосных станций последних двух лет работы ПСМ
Оборудование для непрерывной подачи стоков атомной промышленности на обезвреживание
Комплексная поставка блочных насосных станций для горно-обогатительного комбината
Станции для перекачки продуктивных, выщелачивающих и технических растворов на участке кучного выщелачивания руды
Высокопроизводительная электрическая насосная установка для горно-обогатительного комбината
БНС для перекачки воды из хранилища пустой породы (хвостохранилища) на территории горно-обогатительного комплекса
БНС хозяйственного и противопожарного назначения для объекта металлодобычи
Завод ПСМ выступил подрядчиком для строительства насосной станции пожаротушения на территории горно-металлургического комплекса одной из крупнейших компаний по добыче меди
Часто задаваемые вопросы о плавучих насосных станциях
Плавучая насосная станция — это насосная станция, смонтированная на стальном понтоне и предназначенная для работы на открытых водоемах. Главное преимущество ПНС - возможность нивелировать сезонный подъем и понижение уровня воды и обеспечивать стабильную работу насосов при при перепадах до 10 м. Производительность станции может достигать 20000 м3/ч в зависимости от проекта.
