Высоковольтные электростанции
- напряжение 6,3 и 10,5 кВ
- мощность от 600 кВт до 4 МВт
Компания ПСМ производит высоковольтные дизельные электростанции напряжением 6,3 и 10,5 кВ. Каждая установка проектируется в собственном инжиниринговом центре с опорой на особенности места эксплуатации и потребности заказчика. Конструкторы ПСМ оснащают агрегат дополнительными опциями и подбирают для него вариант исполнения.
Инженеры сервисного оператора ПСМ полностью настроят работу высоковольтной ДГУ, проведут необходимые предпусковые испытания и проверки.
Потребность в высоковольтном оборудовании возникает в двух случаях:
- Необходимо снабдить энергией оборудование, работающее на высоком напряжении. Это агрегаты, использующиеся в нефтегазовой и промышленной отраслях: буровые установки, установки подготовки нефти и др.
- Требуется передать энергию на объекты, удаленные от линии электропередач. Чем выше мощность генератора, тем выше токи. Чем выше токи, тем большее сечение кабеля необходимо для обеспечения безопасной работы системы. Снизить требуемое сечение кабеля можно, применив более высокий номинал напряжения. В этом случае материала для прокладки инженерных коммуникаций потребуется меньше, а значит, снизится и себестоимость работ.
Существует два способа получить высокий номинал напряжения:
- установить высоковольтный дизель-генератор.
- использовать обычную электростанцию в комплексе с повышающим трансформатором. У обоих вариантов есть свои плюсы и минусы.
ПСМ производит и дизель-генераторы с повышающим трансформатором, и высоковольтные станции. Мы гарантируем качественное выполнение проекта, помощь в проведении пусконаладочных работ и последующее сервисное обслуживание.
Сравнение ДГУ с высоковольтным генератором и ДГУ с повышающим трансформатором
| Решение | Высоковольтный дизель-генератор | Обычный дизель-генератор с повышающим трансформатором |
|---|---|---|
| Компоновка |
|
|
| Плюсы | Высокое напряжение подается на нагрузку напрямую без дополнительных устройств. Прост в монтаже |
Можно получать сразу два номинала напряжения: и высокое, и обычное. Быстрая поставка |
| Минусы | Для обеспечения собственных нужд требуется дизель-генератор малой мощности (он всегда поставляется в комплекте).
Увеличенные сроки производства |
Требуется дополнительное место для установки повышающих трансформаторов (мы предлагаем устанавливать их в общий увеличенный или в дополнительный контейнер).
Многочисленные элементы системы усложняют монтаж |
| Главное преимущество | Высоковольтные дизель-генераторы минимизируют потери при передаче электроэнергии и могут существенно упростить эксплуатацию оборудования. | Обычные дизель-генераторы с повышающим трансформатором универсальны и способны работать во всевозможных конфигурациях. Так, перейти с напряжения 6.3 кВ на напряжение 10.5 кВ можно без замены электростанции. |
Дизельный двигатель
ПСМ производит высоковольтные дизельные генераторы на базе двигателей Mitsubishi, MTU, Cummins, Hyundai (Doosan), Perkins, Yuchai.
Синхронный генератор
Для комплектации дизельных электростанций используются синхронные генераторы Marelli Motori, Stamford, Leroy Somer напряжением 400, 6300 и 10500 кВ.
Распределительное устройство

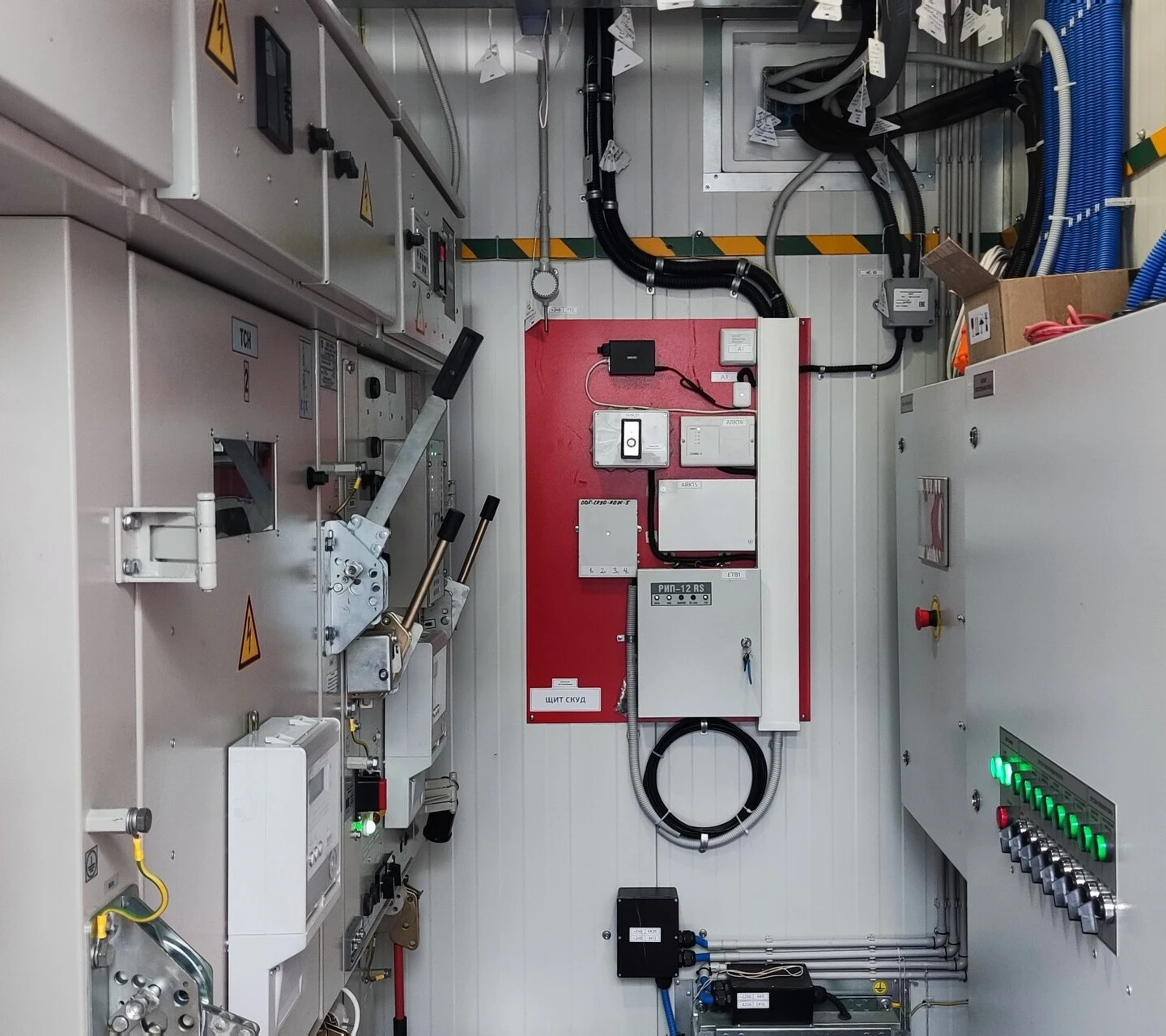

В комплектацию высоковольтной ДЭС входит распределительное устройство (РУ). Оно принимает энергию от станции и подает в системы других потребителей. Распределительное устройство монтируется в отсек контейнера дизель-генератора или выносится в отдельный контейнер, если речь идет о работе энергокомплекса.
РУ состоит из трех отсеков:
- Камеры КСО - защищают оборудование от перепадов напряжения
- Отходящая линия – распределяет электроэнергию между потребителями
- Трансформатор собственных нужд (ТСН)- снабжает энергией внутренние системы агрегата. Он требуется в тех случаях, когда владельцу ДЭС неоткуда получить напряжение для энергоснабжения механизмов станции. Если такой источник имеется, потребность в ТСН пропадает.
-
С двигателями Baudouin
-
С двигателями Mitsubishi
-
С двигателями Cummins
-
С двигателями MTU
-
С двигателями Yuchai
| Модель | Двигатель | Генератор | Основная мощность, кВт/кВА | Напряжение, В |
|---|---|---|---|---|
| ADBa-1800 6.3kV | Baudouin 20M33G2500/5 | EvoTec TH528F | 1800/2250 | 6300 |
| ADBa-1800 10.5kV | Baudouin 20M33G2500/5 | EvoTec TH528G | 1800/2250 | 10500 |
| ADBa-2000 6.3kV | Baudouin 12M55G2750/5 | EvoTec TH528G | 2000/2500 | 6300 |
| ADBa-2000 10.5kV | Baudouin 12M55G2750/5 | EvoTec TH528H | 2000/2500 | 10500 |
| ADBa-2200 6.3kV | Baudouin 12M55G3000/5 | EvoTec EVO500H | 2200/2750 | 6300 |
| ADBa-2200 10.5kV | Baudouin 12M55G3000/5 | EvoTec TH528J | 2200/2750 | 10500 |
| ADBa-2400 6.3kV | Baudouin 16M55G3300/5 | EvoTec TH568B | 2400/3000 | 6300 |
| ADBa-2400 10.5kV | Baudouin 16M55G3300/5 | EvoTec TH568C | 2400/3000 | 10500 |
| ADBa-2600 6.3kV | Baudouin 16M55G3750/5 | EvoTec TH568C | 2600/3250 | 6300 |
| ADBa-2600 10.5kV | Baudouin 16M55G3750/5 | EvoTec TH568D | 2600/3250 | 10500 |
| ADBa-2800 6.3kV | Baudouin 16M55G4000/5 | EvoTec TH568D | 2600/3250 | 6300 |
| ADBa-2800 10.5kV | Baudouin 16M55G4000/5 | EvoTec TH568E | 2600/3250 | 10500 |
| ADBa-3000 6.3kV | Baudouin 16M55G4000/5 | EvoTec EVO560E | 3000/3750 | 6300 |
| ADBa-3000 10.5kV | Baudouin 16M55G4000/5 | EvoTec EVO560F | 3000/3750 | 10500 |
| Модель | Двигатель | Генератор | Основная мощность, кВт/кВА | Напряжение, В |
|---|---|---|---|---|
| ADMi-630 6.3kV | Mitsubishi S12A2-PTA | Mecc Alte ECO43MV-1VL/4 | 640/800 | 6300 |
| ADMi-630 10.5kV | Mitsubishi S12A2-PTA | Mecc Alte ECO43HV-1VL/4 | 640/800 | 10500 |
| ADMi-730 6.3kV | Mitsubishi S12A2-PTA2 | Mecc Alte ECO43MV-2VL/4 | 730/913 | 6300 |
| ADMi-730 10.5kV | Mitsubishi S12A2-PTA2 | Mecc Alte ECO43HV-2VL/4 | 730/913 | 10500 |
| ADMi-800 6.3kV | Mitsubishi S12H-PTA | Mecc Alte ECO43MV-2VL/4 | 824/1030 | 6300 |
| ADMi-800 10.5kV | Mitsubishi S12H-PTA | Mecc Alte ECO43HV-2VL/4 | 824/1030 | 10500 |
| ADMi-1000 6.3kV | Mitsubishi S12R-PTA | Mecc Alte/Leroy Somer/Evotec | 1020/1275 | 6300 |
| ADMi-1000 10.5kV | Mitsubishi S12R-PTA | Mecc Alte ECO43HV-2XL/4 | 1020/1275 | 10500 |
| ADMi-1100 6.3kV | Mitsubishi S12R-PTA2 | Mecc Alte ECO46MV-1L/4 | 1120/1400 | 6300 |
| ADMi-1100 10.5kV | Mitsubishi S12R-PTA2 | Mecc Alte ECO46HV-1L/4 | 1120/1400 | 10500 |
| ADMi-1200 6.3kV | Mitsubishi S12R-PTAA2 | Mecc Alte ECO46MV-1L/4 | 1200/1500 | 6300 |
| ADMi-1200 10.5kV | Mitsubishi S12R-PTAA2 | Mecc Alte ECO46HV-1L/4 | 1200/1500 | 10500 |
| ADMi-1380 6.3kV | Mitsubishi S16R-PTA | Mecc Alte ECO46MV-2L/4 | 1381/1726 | 6300 |
| ADMi-1380 10.5kV | Mitsubishi S16R-PTA | Mecc Alte ECO46HV-2L/4 | 1381/1726 | 10500 |
| ADMi-1500 6.3kV | Mitsubishi S16R-PTA2 | Mecc Alte ECO46MV-3L/4 | 1527/1909 | 6300 |
| ADMi-1500 10.5kV | Mitsubishi S16R-PTA2 | Mecc Alte ECO46HV-3L/4 | 1527/1909 | 10500 |
| ADMi-1600 6.3kV | Mitsubishi S16R-PTAA2 | Mecc Alte ECO43MV-2XL/4 | 1600/2000 | 6300 |
| ADMi-1600 10.5kV | Mitsubishi S16R-PTAA2 | Mecc Alte ECO46HV-1VL/4 | 1600/2000 | 10500 |
| ADMi-1800 6.3kV | Mitsubishi S16R2-PTAW | Mecc Alte ECO46MV-1VL/4 | 1800/2250 | 6300 |
| ADMi-1800 10.5kV | Mitsubishi S16R2-PTAW | Mecc Alte ECO46HV-2VL/4 | 1800/2250 | 10500 |
| ADMi-2000 10.5kV | Mitsubishi S16R2-PTAW2-E | Mecc Alte ECO46HV-3VL/4 | 2000/2500 | 10500 |
| Модель | Двигатель | Генератор | Основная мощность, кВт/кВА | Напряжение, В |
|---|---|---|---|---|
| ADC-1200 6.3 kV (KTA50-GS8) | Cummins KTA50-GS8 | Leroy Somer LSA 52.2 XL65 | 1200/1500 | 6300 |
| ADC-1200 10.5 kV (KTA50-GS8) | Cummins KTA50-GS8 | Leroy Somer LSA 52.2 ZL70 | 1200/1500 | 10500 |
| ADC-1200 6.3 kV (QSK50-G4) | Cummins QSK50-G4 | Leroy Somer LSA 52.2 XL65 | 1232/1540 | 6300 |
| ADC-1200 10.5 kV (QSK50-G4) | Cummins QSK50-G4 | Leroy Somer LSA 52.2 ZL70 | 1232/1540 | 10500 |
| ADC-1500 6.3 kV | Cummins QSK60-G3 | Leroy Somer LSA 52.2 XL70 | 1500/1875 | 6300 |
| ADC-1500 10.5 kV | Cummins QSK60-G3 | Leroy Somer LSA 53.2 VL6 | 1500/1875 | 10500 |
| ADC-1600 6.3 kV | Cummins QSK60-G4 | Leroy Somer LSA 52.2 XL80 | 1600/2000 | 6300 |
| ADC-1600 10.5 kV | Cummins QSK60-G4 | Leroy Somer LSA 53.2 VL7 | 1600/2000 | 10500 |
| ADC-1800 6.3 kV | Cummins QSK60-G8 | Leroy Somer LSA 53.2 VL8 | 1800/2250 | 6300 |
| ADC-1800 10.5 kV | Cummins QSK60-G8 | Leroy Somer LSA 53.2 XL9 | 1800/2250 | 10500 |
| ADC-2000 6.3 kV | Cummins QSK60-G23 | Leroy Somer LSA 53.2 VL10 | 2000/2500 | 6300 |
| ADC-2000 10.5 kV | Cummins QSK60-G23 | Leroy Somer LSA 53.2 XL11 | 2000/2500 | 10500 |
| ADC-2200 6.3 kV | Cummins QSK78-G9 | Leroy Somer LSA 53.2 VL10 | 2200/2750 | 6300 |
| ADC-2200 10.5 kV | Cummins QSK78-G9 | Leroy Somer LSA 53.2 ZL12 | 2200/2750 | 10500 |
| ADC-2500 10.5 kV | Cummins QSK95-G4 | MeccAlte ECO47HV-2M/4 | 2500/3125 | 10500 |
| ADC-2680 6.3 kV | Cummins QSK95-G4 | Leroy Somer LSA 54.2 XL11 | 2680/3350 | 6300 |
| ADC-2680 10.5 kV | Cummins QSK95-G4 | Leroy Somer LSA 54.2 XL11 | 2680/3350 | 10500 |
| Модель | Двигатель | Генератор | Основная мощность, кВт/кВА | Напряжение, В |
|---|---|---|---|---|
| ADM-1800 6.3 kV | MTU 16V4000G63F | Leroy Somer LSA 53.2 VL8 | 1800/2250 | 6300 |
| ADM-1800 10.5 kV | MTU 16V4000G63F | Leroy Somer LSA 53.2 XL9 | 1800/2250 | 10500 |
| ADM-2000 6.3 kV | MTU 20V4000G23F | Leroy Somer LSA 53.2 VL10 | 2000/2500 | 6300 |
| ADM-2000 10.5 kV | MTU 20V4000G23F | Leroy Somer LSA 53.2 XL11 | 2000/2500 | 10500 |
| ADM-2200 6.3 kV | MTU 20V4000G63F | Leroy Somer LSA 53.2 XL13 | 2200/2750 | 6300 |
| ADM-2200 10.5 kV | MTU 20V4000G63F | Leroy Somer LSA 53.2 ZL12 | 2200/2750 | 10500 |
| ADM-2400 6.3 kV | MTU 20V4000G63LF | Leroy Somer LSA 53.2 XL13 | 2400/3000 | 6300 |
| ADM-2400 10.5 kV | MTU 20V4000G63LF | Leroy Somer LSA 53.2 ZL14 | 2400/3000 | 10500 |
| Модель | Двигатель | Генератор | Основная мощность, кВт/кВА | Напряжение, В |
|---|---|---|---|---|
| ADYu-1800 6.3 kV | Yuchai YC12VC3000-D30 | Leroy Somer LSA 53.2 VL8 | 1800/2250 | 6300 |
| ADYu-1800 10.5 kV | Yuchai YC12VC3000-D30 | Leroy Somer LSA 53.2 XL9 | 1800/2250 | 10500 |
| ADYu-2000 6.3 kV | Yuchai YC16VC3300-D31 | Leroy Somer LSA 53.2 VL10 | 2000/2500 | 6300 |
| ADYu-2000 10.5 kV | Yuchai YC16VC3300-D31 | Leroy Somer LSA 53.2 XL11 | 2000/2500 | 10500 |
| ADYu-2200 6.3 kV | Yuchai YC16VC3600-D31 | Leroy Somer LSA 53.2 VL10 | 2200/2750 | 6300 |
| ADYu-2200 10.5 kV | Yuchai YC16VC3600-D31 | Leroy Somer LSA 53.2 ZL12 | 2200/2750 | 10500 |
| ADYu-2400 6.3 kV | Yuchai YC16VC4000-D31 | Leroy Somer LSA 53.2 XL13 | 2400/3000 | 6300 |
| ADYu-2400 10.5 kV | Yuchai YC16VC4000-D31 | Leroy Somer LSA 53.2 ZL14 | 2400/3000 | 10500 |
| ADYu-2700 6.3 kV | Yuchai YC16VC4500-D30 | Leroy Somer LSA 54.2 XL11 | 2700/3125 | 6300 |
| ADYu-2700 10.5 kV | Yuchai YC16VC4500-D30 | Leroy Somer LSA 54.2 ZL12 | 2700/3125 | 10500 |
| ADYu-3000 6.3 kV | Yuchai YC16VC4900-D30 | Leroy Somer LSA 54.2 XL13 | 3000/3750 | 6300 |
| ADYu-3000 10.5 kV | Yuchai YC16VC4900-D30 | Leroy Somer LSA 54.2 ZL14 | 3000/3750 | 10500 |
