Блочные насосные станции промышленного водоснабжения
- для бесперебойного обеспечения водой и поддержания требуемого давления в различных технологических процессах
- собственное производство модулей любой сложности
- стационарные и мобильные
Блочные насосные станции водоснабжения предназначены для бесперебойного обеспечения водой и поддержания требуемого давления в различных технологических процессах. Предназначены для питьевого, технического водоснабжения и повышения давления в зданиях любого назначения и в промышленности.
Могут использоваться как насосные станции 1-го, 2-го, 3-го подъема, как повысительные насосные станции.
Модульные насосные станции 1-го подъема
Модульные насосные станции 1-го подъема устанавливаются в непосредственной близости от источника водоснабжения, забирают воду из этого поверхностного или подземного источника и далее в зависимости от технологического назначения подают воду непосредственно к потребителю или к промежуточным объектам системы водоснабжения.
Модульные насосные станции 2-го, 3-го и последующих подъемов
Модульные насосные станции 2-го, 3-го и последующих подъемов являются насосными станциями повышения давления (повысительными станциями, бустерными станциями). Устанавливаются на промежуточных участках магистрального трубопровода или водовода для повышения параметров перекачиваемой жидкости.
Забор воды может осуществляться как из промежуточных резервуаров, так и из существующего трубопровода.

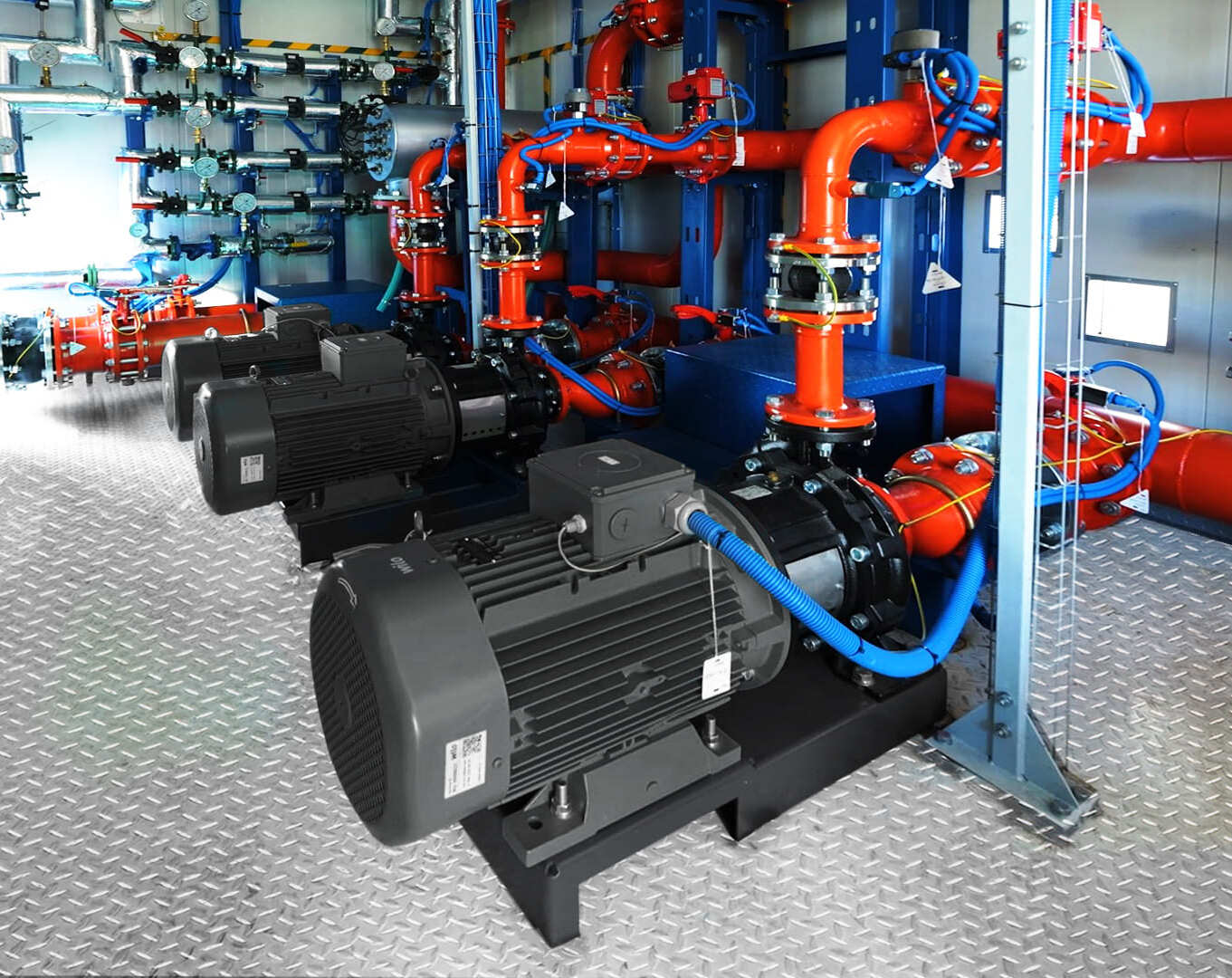

Насосные агрегаты
В составе БНС в зависимости от назначения и требований к производительности могут быть один или несколько насосных агрегатов. Завод ПСМ производит БНС на базе электрических насосных установок (ЭНУ). Применение насосных агрегатов с электроприводом позволяет проектировать насосные группы различного назначения в рамках одной станции: например, группы пожаротушения и производственного водоснабжения. Чтобы гарантировать бесперебойную подачу воды, в группе могут быть предусмотрены основные и резервные насосы.
Типы насосов:
- Консольные
- Двустороннего входа
- Многоступенчатые
- Линейные
- Погружные
- Шламовые
Опционально для проекта могут быть подобраны агрегаты с дизельным приводом и насосы для работы с химическими составами или нефтепродуктами.
Трубопроводная обвязка
Обвязка труб с запорно-регулирующей арматурой позволяет реализовывать различные сценарии работы БНС: переключение потоков с одного трубопровода на другой, каскадное включение, ввод в работу аварийного агрегата в случае остановки основного, и т.д.
Трубная обвязка может быть оснащена:
- Гибкими компенсаторами, снижающими вибрацию и защищающими соединения труб от смещений и повреждений
- Поворотными затворами (с ручным или электрическим приводом) и обратными клапанами для управления потоками воды
- Приборами учёта расхода воды (КИП)
Обвязка БНС для воды осуществляется трубопроводами из нержавеющей стали. При проектировании станций для перекачивания агрессивных сред материал труб может быть изменён. Например, для работы с токсичными жидкостями используются трубопроводы из ПВХ.
Система автоматизации и управления
Выбор системы управления зависит от сложности и степени автоматизации технологических процессов предприятия, на котором используется БНС.
Управление небольшой станцией с одним насосным агрегатом может осуществляться с пульта в ручном режиме. Для сложных БНС с несколькими группами насосов применяется АСУ ТП — автоматизированная система управления на базе промышленного контроллера и специального ПО. Она интегрируется в верхний уровень системы управления предприятия и обеспечивает полный мониторинг и диспетчеризацию работы насосной станции.
Функционал автоматизированной системы управления БНС:
- Автоматическое включение насосов при поступлении внешнего сигнала по «сухому контакту»
- Запуск и управление оборотами насосов через устройство плавного пуска или частотные преобразователи
- Автоматическое подключение резервного насоса при отказе основного
- Индикация рабочего и аварийного состояния всех исполнительных устройств
- Сигнализация неисправности работы насосов и сигнальных цепей
- Защита двигателя от короткого замыкания
- Защита двигателя от пропадания одной из фаз
- Защита насоса от «сухого хода»
- Контроль качества питающего напряжения
- Автоматический ввод резерва по электропитанию
- Диспетчеризация аварийных и рабочих параметров через физические сигналы
Оборудование насосной станции устанавливается внутри контейнера, составленного из блок-модулей. Каждый модуль — отдельное помещение БНС. Сборно-разборная конструкция позволяет транспортировать станцию и быстро монтировать её на объекте эксплуатации.
Блок-модуль типа «Север» состоит из каркаса, обшитого трёхслойными сендвич-панелями. Они обеспечивают теплоизоляцию, герметичность и эксплуатацию БНС при температуре от +40 °С до -40 °С. Для жаркого климата мы дополнительно проектируем систему кондиционирования и усиленной вентиляции.
Внутренние системы контейнера:
- Вентиляция
- Отопление
- Заземление
- Молниезащита
- Освещение (рабочее и аварийное)
- Охранно-пожарная сигнализация
Все блок-модули и металлоконструкции для БНС изготавливает завод ПСМ Мастер по проекту инжинирингового центра ПСМ. Полностью независимое производство открывает широкие возможности проектирования контейнерных зданий любых габаритов и компоновки. В том числе в передвижном исполнении — с установкой контейнера на полозья (лыжи).
- Агрегатный отсек
- Отсек оператора
- Группа насосных агрегатов пожаротушения: 1 основной и 2 резервных
- Группа насосных агрегатов хозяйственного водоснабжения: 2 основных и 2 резервных
- Трубопроводна обвязка
Резервуары для воды
Блочные насосные станции ПСМ могут быть укомплектованы вертикальными стальными резервуарами (РВС) для хранения запаса воды. Это решение актуально для БНС пожаротушения и хозяйственно-питьевого водоснабжения. В этой модификации станция комплектуется дополнительным насосом для заполнения резервуаров и узлом для водяного отопления для их обогрева.
Понтон
Для забора воды с поверхности открытого водоёма блок-модуль насосной станции может быть установлен на понтон. Когда уровень воды в источнике меняется и выходит за пределы кавитационного запаса насоса, плавучая насосная станция на понтоне (ПНС) компенсирует эту разницу: поднимается и опускается вместе с уровнем воды. Конструкция понтонов — модульная, прямоугольного (коробчатого) или круглого типа. Подбирается индивидуально в зависимости от специфики насосной станции и условий эксплуатации.
Один из самых крупных проектов блочных насосных станций последних двух лет работы ПСМ
Оборудование для непрерывной подачи стоков атомной промышленности на обезвреживание
Комплексная поставка блочных насосных станций для горно-обогатительного комбината
Станции для перекачки продуктивных, выщелачивающих и технических растворов на участке кучного выщелачивания руды.
Высокопроизводительная электрическая насосная установка для оборотного водоснабжения.
БНС для перекачки воды из хранилища пустой породы (хвостохранилища) на территории горно-обогатительного комплекса в Хабаровске .
БНС хозяйственного и противопожарного назначения для объекта металлодобычи в Бурятии
Завод ПСМ выступил подрядчиком для строительства насосной станции пожаротушения на территории горно-металлургического комплекса в Забайкальском крае, одной из крупнейших компаний по добыче меди.
