Насосные установки для перекачки навоза
- для внесения навоза на поля, перемещения в навозонакопители, лагуны
- с дизельным приводом, открытые, в капоте или контейнере стационарные или на прицепе
Завод ПСМ производит автономные насосные агрегаты для перекачивания жидкого навоза на базе насосов Cornell и Rovatti. В базовый модельный ряд включены модели производительностью до 700 м3/ч и напором до 140 м. По специальному запросу возможна разработка ДНУ с другими параметрами.
Дизельный двигатель
В стандартной комплектации установки собирают на двигателях ЯМЗ и ММЗ. Мы также предлагаем агрегаты на базе моторов импортного производства: Hyundai (Doosan), Volvo Penta, FPT-Iveco.
Насос
- Насос Cornell
Подача: 250 -700 м3/ч, Напор: 80-140 м
- Отличаются высокой производительностью: подходят для внесения навоза на поля и перекачку на расстояния до 5 км.
- Система торцевого уплотнения Cycloseal устойчива к абразивным частицам и увеличивает срок службы агрегата.
- Предусмотрены разные типы измельчителей: для коровьего и для свиного навоза.
- Максимальный размер твердых включений – 76,2 мм.
- Насос Rovatti
Подача: 144-240 м3/ч, Напор: 17-41 м
Бюджетный вариант для перекачки навоза на небольшие расстояния: из навозонакопителя или лагуны в цистерны. Надежный насос, который можно также использовать для перекачки воды.
Система управления
В стандартной комплектации на ДНУ устанавливается ручная система управления на базе аналоговых приборов. По желанию заказчика можем заменить ее на электронную (на базе контроллера Deif), которая помогает управлять агрегатом без участия оператора.
Система заполнения насоса
Ручной вакуумный насос или газоструйный вакуумный аппарат. Также для заполнения насоса станция может быть укомплектована электронасосом или мини-мотопомпой.
Опции двигателя
- Предпусковой жидкостный подогреватель
- Электрический подогреватель охлаждающей жидкости
-
с насосом Rovatti
-
с насосом Cornell
| Модель | ДНУ-144/17 | ДНУ-180/30 | ДНУ-240/41 |
|---|---|---|---|
| Двигатель | ММЗ 243 | ММЗ 243 | ЯМЗ 236М2 |
| Насос | Rovatti SL3-K80/E | Rovatti SL4-K100/E | Rovatti SL4-K125/E |
| Подача, м3/ч | 36-144 | 36-204 | 36-240 |
| Напор, м | 17-46 | 17-54 | 41-75 |
| Модель | ДНУ-250/120 | ДНУ-400/80 | ДНУ-400/140 | ДНУ-700/100 |
|---|---|---|---|---|
| Двигатель | ЯМЗ 238М2 | ЯМЗ 238ДИ | ЯМЗ 7514.10 | ЯМЗ 8503.10 |
| Насос | Cornell 4NHTB | Cornell 4NHTB | Cornell 6NHTB19 | Cornell 6NHTB19 |
| Подача, м3/ч | 165-410 | 150-400 | 300-800 | 300-800 |
| Напор, м | 110-123 | 80-95 | 80-145 | 80-150 |
-

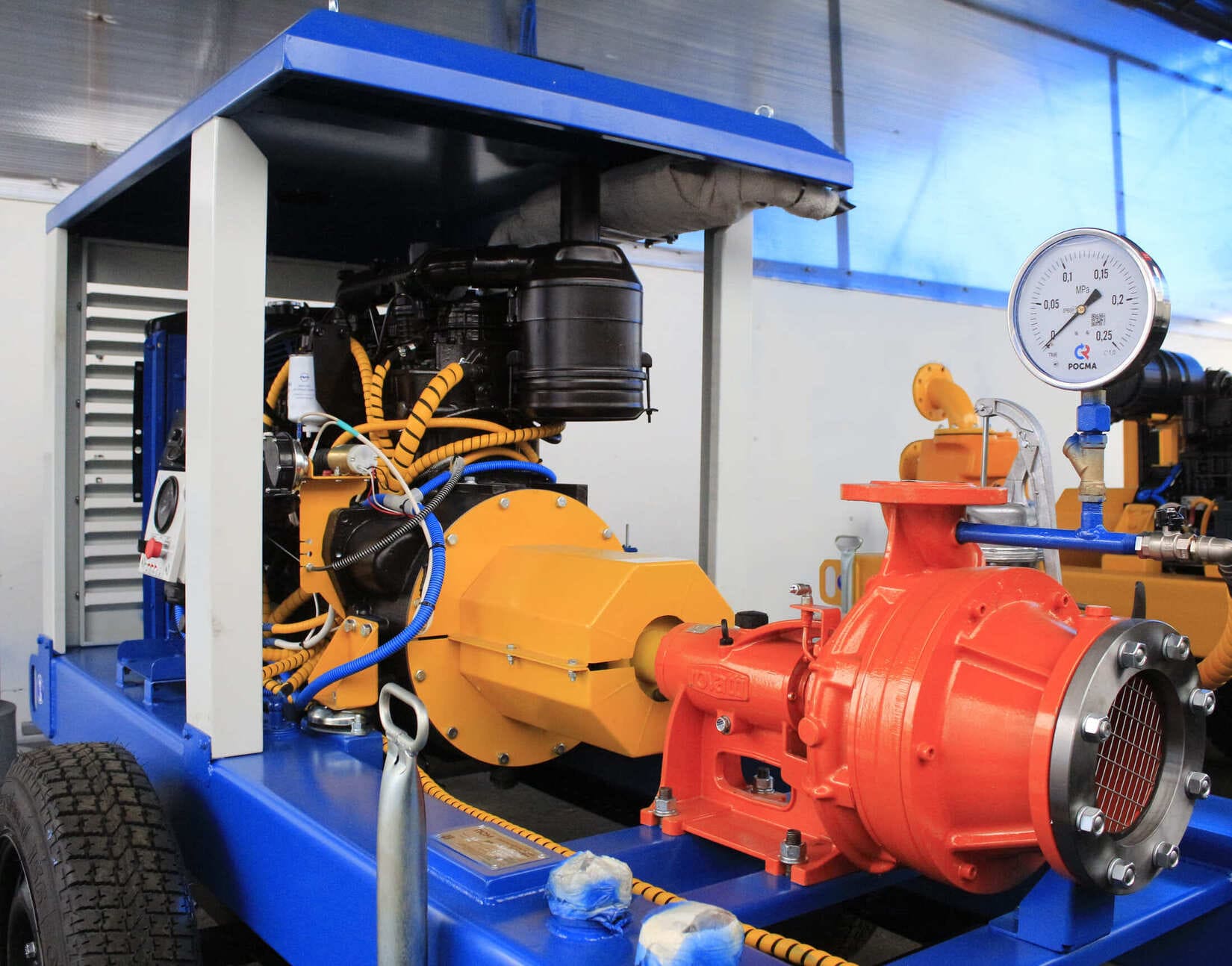

Навес
-
Погодозащитный капот
-
Блок-контейнер
-
Передвижное исполнение
- Защищает двигатель и блок управления от дождя, снега и солнца
- Сохраняет свободный доступ ко всем узлам установки для обслуживания
- Поддерживает естественную вентиляцию для защиты двигателя от перегрева
Особенности конструкции:
- Металлический навес устанавливается на антивибрационные опоры, закрепленные на жесткой раме ДНУ
- По запросу доступно изготовление навеса большего размера для защиты всей установки, а не только двигателя
Навес входит в базовую комплектацию самых востребованных моделей ДНУ производства ПСМ. «Полуоткрытое» исполнение насосной установки обеспечивает необходимую защиту оборудования за небольшую стоимость.
Все металлические изделия мы производим на собственном заводе ПСМ Мастер. Наши инженеры готовы доработать конструкцию по вашим индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Защищает оборудование от дождя, снега, грязи, ветра и солнца
- Предотвращает механические повреждения установки
- Предотвращает контакт двигателя и блока управления с опасными средами (в случае работы ДНУ с агрессивными химическими составами)
- Жесткий металлический каркас на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
- Возможность закрыть капотом полностью всю установку или только двигатель
Особенности конструкции:
Капот обеспечивает оптимальную защиту дизельной насосной установки от внешних воздействий и поддерживает ее эстетичный вид. Капот, закрывающий всю установку, позволяет контролировать доступ к блоку управления. Конструкция помогает защищать двигатель от перегрева и не мешает доступу к основным узлам ДНУ при обслуживании.
Все капоты и контейнеры мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы доработать конструкцию по вашим индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
- Обеспечивает герметичность и максимальное сохранение тепла
- Снижает уровень шума и вибрации работающей установки
- Создает комфортные условия для обслуживающего персонала
Особенности конструкции:
- Стены из сендвич-панелей толщиной 50-100 мм смонтированы на усиленном каркасе
- Герметичный пол толщиной 150 мм защищает от промерзания
- Утепленный потолок толщиной 100 мм выдерживает снеговую нагрузку до 300 кг/м2
Условия эксплуатации:
- При температуре от +40 °С до -40 °С
ДНУ в контейнере «Север» может быть оснащена системами пожаротушения, охранной сигнализации, освещения, отопления, вентиляции и газовыхлопа. Модульное исполнение обеспечивает быстрый монтаж и ввод в эксплуатацию на объекте.
Все контейнеры и капоты мы производим на собственном заводе металлоконструкций ПСМ Мастер. Наши инженеры готовы предложить оптимальное решение для пакетирования вашей насосной установки, доработать конструкцию по индивидуальным требованиям и разработать схему окраски в соответствии с вашим корпоративным стилем.
Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных и спасательных работ, ремонтных бригад, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка на шасси:
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
-
Опции двигателя
-
Опции насоса
-
Насосные и всасывающие магистарали, арматура
-
Опции топливной системы
-
Опции системы управления
-
Опции системы газовыхлопа
- Предпусковой жидкостный подогреватель
- Электрический подогреватель охлаждающей жидкости
- Система заполнения насоса - газоструйный вакуумный аппарат.
При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура
- Всасывающая магистраль с фланцевым соединением в сборе с обратным клапаном и заборным устройством
- Всасывающая магистраль с БРС в сборе с обратным клапаном и заборным устройством
- Рукав всасывающий с фланцевым соединением
- Рукав всасывающий с БРС
- Рукав напорный с фланцевым соединением
- Рукав напорный БРС
- Затвор ручной
- Клапан обратный
- Отвод
- Рукав пожарный напорный с ГРВ
- Переход (Головка муфтовая)
- Система автоматической дозаправки топливом
- Система учета расхода топлива
Опции системы управления на базе контроллера Deif:
- Дублирующие аналоговые приборы
- Система дистанционного мониторинга и управления
- Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
- Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
- Замена базового контроллера на контроллер другой марки
- Функция параллельной работой
- Искрогаситель для обеспечения пожаробезопасности
