Контейнерные ИБП
- Промышленные и коммерческие трехфазные источники бесперебойного питания
- Оборудование Парус электро, Hyundai, Huawei, Delta, Systeme Electric, Kehua Tech
Система энергообеспечения с источником бесперебойного питания гарантирует работу критически важных потребителей объекта в случае отключения основной электросети. Единичная мощность ИБП начинается с 20 кВА. Допускается работа оборудования в параллельном режиме на общую нагрузку, поэтому систему бесперебойного питания можно масштабировать до необходимой мощности.
Энергосистемы с ИБП применяют для потребителей первой и второй категорий электроснабжения: опасных промышленных производств, месторождений, больниц, узлов связи и крупных социальных объектов. Также широкое применение ИБП получили в дата-центрах.
Инжиниринговый подход к энергобезопасности
Завод ПСМ реализует системы гарантированного энергоснабжения любой технической сложности: от аварийного дизель-генератора, работающего в паре с ИБП, до строительства резервирующего энергокомплекса. Кроме основного оборудования, завод производит и предлагает заказчикам шкафы автоматического ввода резерва, распределительные устройства, топливохранилища, нагрузочные модули для тестирования и догрузки станций, комплектные трансформаторные подстанции (КТП) и другое вспомогательное энергооборудование.
Максимальная защита оборудования
ИБП монтируют в автоматизированные контейнеры, которые проектирует инжиниринговый центр ПСМ и производит завод металлоконструкций ПСМ Мастер. Контейнер защищает ИБП от несанкционированного доступа и механических повреждений. Поскольку применение ИБП сопровождается повышенным теплоотделением, в контейнере предусматриваются специальные решения для лучшей вентиляции и сохранения ресурса оборудования.
Для резервирующих систем в промышленности применяются ИБП двух классов: промышленные и коммерческие. Основные отличия: показатель КПД, исполнение ИБП, особенности охлаждения.
| Промышленные | Коммерческие (IT) | |
|---|---|---|
| КПД | 92-95% | 96-98% |
| Исполнение | Высокий уровень защиты от пыли и влаги (от IP23 до IP53) | Невысокий уровень защиты от пыли и влаги (до IP20) |
| Возможность резервирования промышленных объектов | Приспособлены к перепадам напряжения. Не чувствительны к высоким пусковым токам, поэтому берут нагрузку даже когда речь идет о питании мощных электродвигателей. | Рассчитаны на незначительные перепады напряжения |
| Особенности размещения | Можно размещать вплотную к стене, потому что применяется вертикальная система охлаждения. Это дает возможность монтировать ИБП и ДГУ в одном контейнере. | Требуется пространство для размещения |
| Применение | Нефтегазовая, добывающая промышленность металлургия | Дата-центры, диспетчерские центры, медичинские учреждения |
Особенности
Контейнеры производства ПСМ проектируются и собираются под проекты для размещения дизельных электростанций и вспомогательного оборудования: РУ, ИБП, нагрузочных модулей. Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Они имеют максимальную прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности. Для подключения автоматизированного контейнера достаточно 220/400В.
Автоматизированный контейнер
В модуле есть свет, охранно-пожарная сигнализация, система пожаротушения. Контейнеры для ИБП оборудованы полноценной сплит-системой, которая включает периметральный обогрев, датчики, вентиляцию, кондиционирование.
Цельнометаллический каркас
Металл толщиной 1,5-2 мм, сварка сплошным швом, вмонтированные горизонтальные и вертикальные швеллеры обеспечивает прочность конструкции.
Спецокраска
Антикоррозийное покрытие гарантирует срок службы до 15 лет.
Увеличенные габариты
Ширина - до 3,2 м, высота - до 3,3 м. Максимальная длина контейнера - до 12 м. Есть модульные варианты, которые монтируются на месте эксплуатации - в таком случае габариты могут быть ее больше.
Двери и распашные ворота
Различные конфигурации дверей и ворот открывают доступ обеспечивают простой доступ для сервисного обслуживания. Двойной контур утепления защищает от продувания и замерзания.

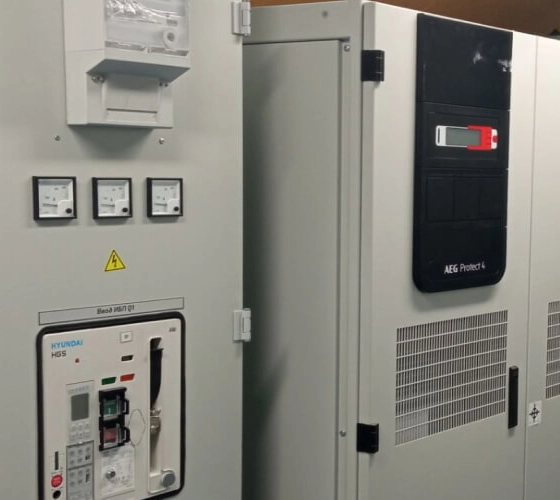

Шкаф внешнего байпаса
Для ИБП с двойным преобразователем заводе проектирует и собирает дополнительный механический байпас. Электропитание вручную переводят на байпасную линию, когда требуется выполнить сервисное обслуживание устройства без прерывания электропитания.
Утепление стен до 100 мм
Для производства контейнера используют минеральный утеплитель и сэндвич-панели.
Батарейный отсек
Внутри модуля предусмотрен батарейный отсек. Количество и емкость АКБ определяют время автономной работы нагрузки от ИБП. Самые популярные решения: свинцово-кислотные или литий-ионные батареи. Свинцово-кислотные АКБ дешевле и проще в обслуживании, но быстрее выходят из строя, много весят и заряжаются до 12 часов. Литий-ионные – дороже, весят меньше, заряжаются около 2 часов (в том числе есть режим быстрой подзарядки), служат дольше, но только в условиях регулярного сервиса: нужно следить за состоянием батарей и подзаряжать их.
Складные маркизы и козырьки
В сложенном положении выполняют роль транспортировочных крышек. На месте эксплуатации не требуют монтажа, при работе станции защищают от попадания осадков.

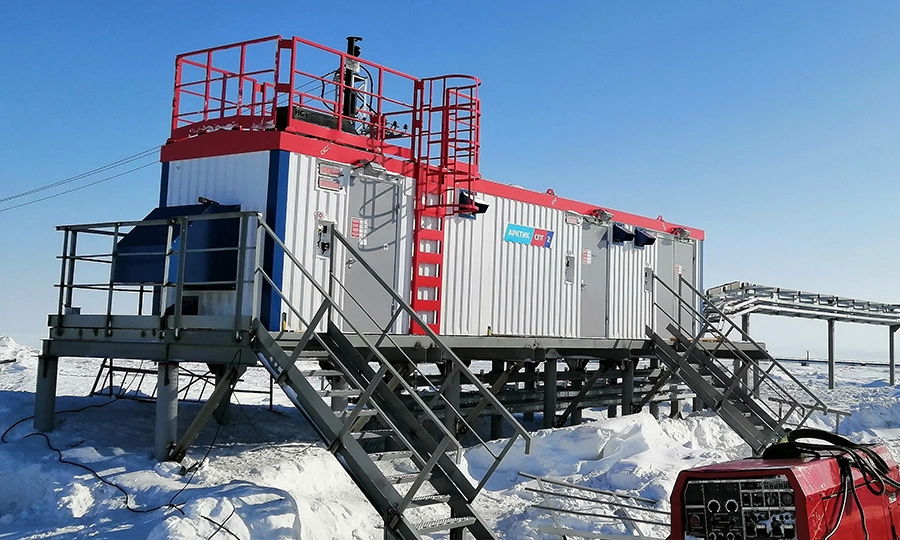

Высоковольтная блочно-комплектная электростанция для обустройства Салмановского нефтегазоконденсатного месторождения.

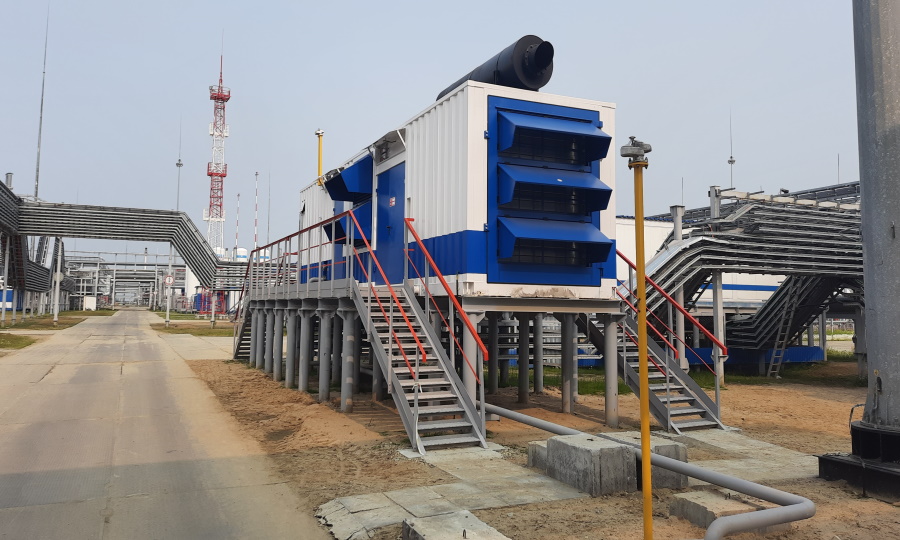

Энергокомплекс 2 МВт с ИБП для резервирования системы хранения данных НТЦ Новатэк
Комплексная система для аварийного электроснабжения
