Дизельная насосная установка ДНУ(Г)-1600/50
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ЯМЗ
Грунтовый
Абразивные гидросмеси, пульпа
Дизельные насосные установки ДНУ(Г)-1600/50 перекачивают абразивные гидросмеси (пульпу).

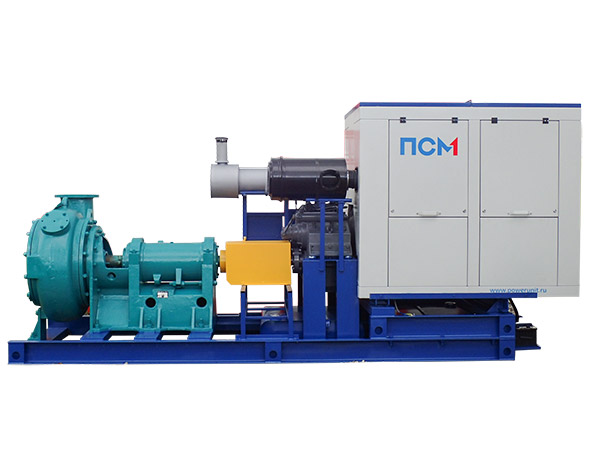

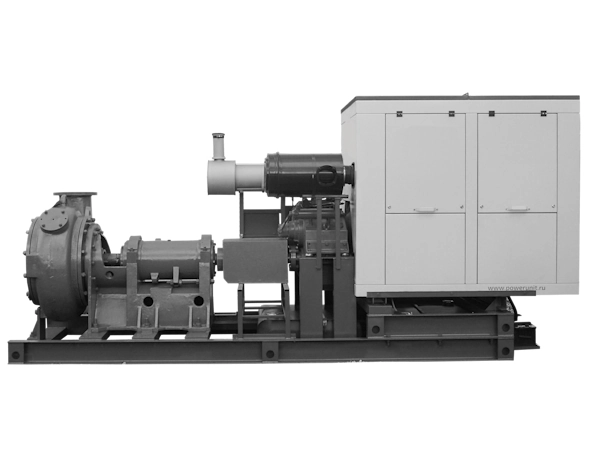

Базовая комплектация: дизельный двигатель ЯМЗ и одноступенчатый центробежный грунтовый насос ГрТ 1600/50, смонтированные на общей раме и соединенные между собой карданным валом.
В зависимости от перекачиваемой среды и условий эксплуатации базовый насос может быть заменен на аналогичный по производительности насос модификации ГрК 1600/50.
Дополнительно:
- Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе грунтовых насосовПрименяются для перекачивания:
- Абразивных гидросмесей
- Гравийно-песчаных смесей
- Пульпы
| Модель двигателя |
ЯМЗ 8503.10
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
|
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 140 |
| Ход поршня, мм | 140 |
| Рабочий объем, л | 25.86 |
| Степень сжатия | 15.2:1 |
| Система аварийного останова двигателя | 2 заслонки, с дистанционным (кнопка на панели управления) и ручным (кнопка на приводе заслонки) управлением, установлены между ОНВ и впускными коллекторами правого и левого цилиндров |
| Механизм управления топливоподачей и останова двигателя | |
| Заслонка аварийного останова | |
| Модель насоса |
1ГрК 1600/50 1ГрТ 1600/50
В зависимости от перекачиваемой среды и условий эксплуатации базовый насос может быть заменен на аналогичный по производительности насос модификации ГрК 1600/50
|
| Рабочая точка | 1600 м3/ч, 50 м |
| Эксплуатац. частота вращ., об/мин | 750 |
| Диаметры всасывающего/напорного фланца | 300 мм / 300 мм |
|
Характеристики перекачиваемой среды:
Тип жидкости - абразивные гидросмеси, пульпа
Максимальная плотность - 1600 кг/м3 Максимальная температура перекачиваемой жидкости - 70°C Концентрация твердых включений - до 30% средней крупностью до 6 мм и твердостью до 9000 МПа Водородный показатель рН - от 6 до 8 |
|
| Приборы для контроля работы насоса | Манометр, мановакуумметр |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Общая фундаментальная или модульная базовая рама |
| Частота вращения насоса, об/мин | 750 |
| Подача, м³/ч | 1600 |
| Напор, м | 50 |
| Потребляемая мощность на смеси плотн. 1300 кг/м³,кВт | 411 |
| Потребляемая мощность на смеси плотн. 1600 кг/м³,кВт | 505 |
| Топливный бак, л | 600 |
| Расчетный расход топлива в рабочей точке, л/ч | 84.5 |
| Время автономной работы в рабочей точке | 7.1 ч |
| Топливные фильтры | |
| - грубой очистки | отстойник - 2 шт. |
| - тонкой очистки | с двумя сменными бумажными фильтрующими элементами |
| Объем системы смазки, л | 65 |
| Система охлаждения масла с масляным радиатором | |
| Система впуска с воздушным фильтром |
| Тип глушителя | Промышленный |
| Зарядный генератор | переменного тока, модель 6582.3701, 2кВт |
| Пусковое устройство | электрический стартер, номинальное напряжение 24 В |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Реверс редуктор с гидроприводом сцепления |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
|
Система заполнения насоса - газоструйный вакуумный аппарат При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура |
Опции системы управления на базе контроллера Deif:
|
| Искрогаситель для обеспечения пожаробезопасности |
Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.
Возможно изготовление навеса для двигателя или для всей установки.
Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.
Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
Условное обозначение
