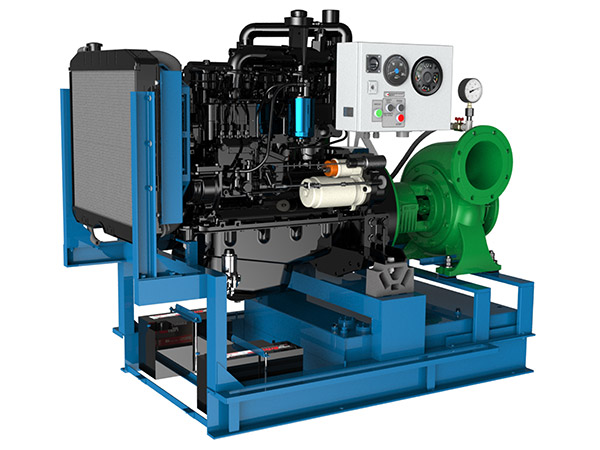

Дизельная насосная установка ДНУ-480/20
Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант
8-800-500-08-12 (доб. 1100)
ММЗ
Фланцевый
Чистая вода
Дизельные насосные установки ДНУ-480/20 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

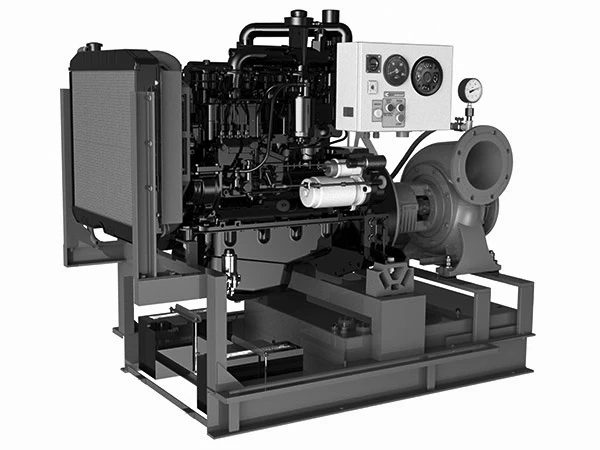

Базовая комплектация: дизельный двигатель ММЗ и центробежный насос производства Rovatti (Италия), смонтированные на общей рама-баке.
Дополнительно:
- Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
- Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
- Укомплектуем напорными и всасывающими магистралями, арматурой
- Установим навес, капот или контейнер, шасси или лыжи
Применяются:
- В сельском хозяйстве для орошения
- В горном деле и промышленности для подачи чистой воды
- В строительстве для наполнения емкостей
- В пожаротушении для подвода воды
ДНУ с фланцевыми насосами - самый оптимальный по стоимости вариант для перекачивания чистой воды средней мощности
| Модель двигателя |
ММЗ Д-243
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
|
| Тип |
4LN
4-цилиндровый рядный без турбонаддува
|
| Диаметр цилиндра, мм | 110 |
| Ход поршня, мм | 125 |
| Рабочий объем, л | 4.75 |
| Степень сжатия | 16:1 |
| Модель насоса | серия ROVATTI (Италия) |
| Рабочая точка | 480 м3/ч, 22 м |
| Эксплуатац. частота вращ., об/мин | 1450-1600 |
| Диаметры всасывающего/напорного фланца | 200 мм / 200 мм |
|
Характеристики перекачиваемой среды:
Тип жидкости - чистая вода
Максимальный размер твердых включений - 0,2 мм Максимальное содержание твердых примесей- 40 г/м3 Максимальная температура перекачиваемой жидкости - 90°C Максимальная плотность - 1000 кг/м3 |
|
| Приборы для контроля работы насоса | Манометр, мановакуумметр |
| Система заполнения насоса | Ручной вакуумный насос |
|
Ручное управление
Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами На приборной панели располагаются:
|
|
|
Автоматическое управление
Система управления на базе контроллера Deif. Применяется:
Функции автоматической системы управления:
|
|
|
Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)
Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций |
| Базовое исполнение | Открытое исполнение с навесом для защиты двигателя от осадков, рама-бак с антивибрационными опорами |
| Частота вращения насоса, об/мин | 1450 | ||||
| Подача, м³/ч | 240 | 360 | 420 | 480 | 540 |
| Напор, м | 21,6 | 20,5 | 19,2 | 17,4 | 15 |
| Потребляемая мощность, кВт | 23 | 27,1 | 28,7 | 30 | 30,7 |
| Кавитационный запас, м (NPSH) | 3.5 | 3.8 | 4 | 4.3 | 4.7 |
| Частота вращения насоса, об/мин | 1600 | ||||
| Подача, м³/ч | 300 | 360 | 420 | 480 | 600 |
| Напор, м | 25,7 | 25 | 24 | 22,7 | 17,5 |
| Потребляемая мощность, кВт | 32,4 | 35,3 | 37,8 | 39,4 | 40,5 |
| Кавитационный запас, м (NPSH) | 4 | 4.1 | 4.3 | 4.6 | 5.6 |

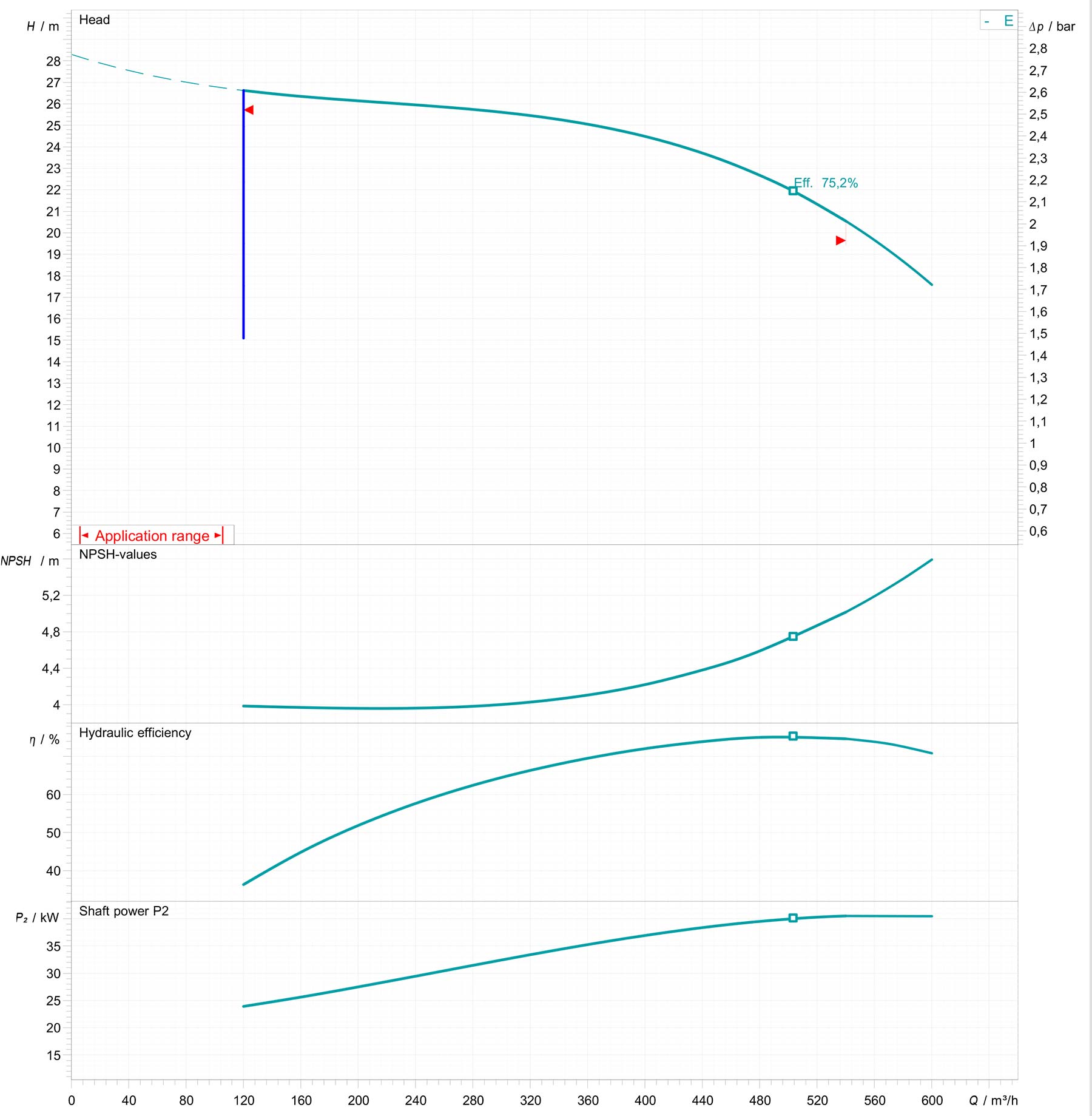

Характеристики насоса при частоте вращения 1450 об/мин

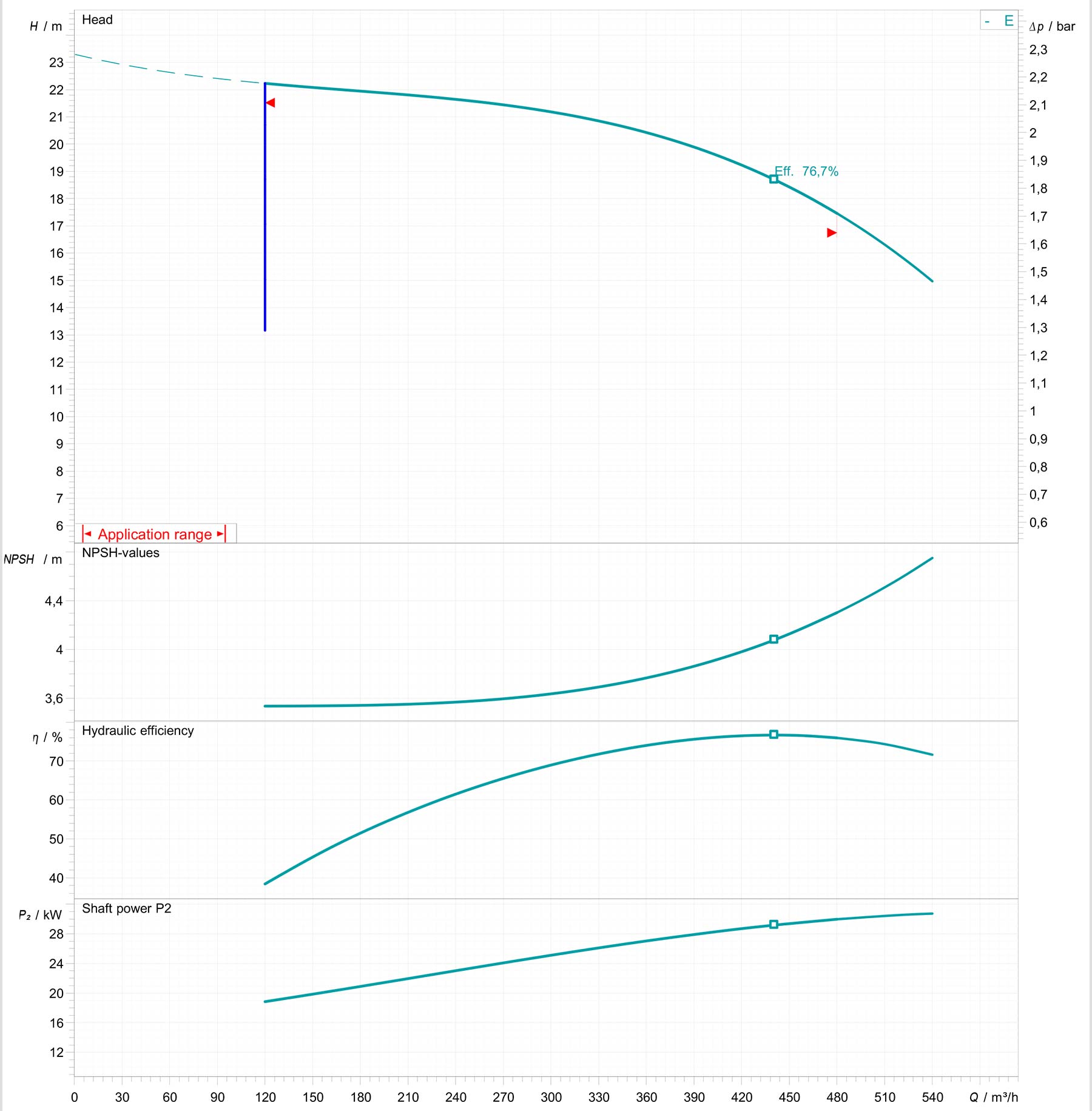

Характеристики насоса при частоте вращения 1600 об/мин
| Топливный бак, л | 150 |
| Расчетный расход топлива в рабочей точке, л/ч | 14.4 |
| Время автономной работы в рабочей точке | 10.4 ч |
| Топливные фильтры | |
| - грубой очистки | Отстойник |
| - тонкой очистки | Неразборного типа |
| Система топливоподачи | ТНВД с механическим регулятором |
| Топливный бак оборудован индикатором уровня топлива | |
| Объем системы смазки, л | 12 |
| Расход масла при 100% нагрузки, л/ч | 0.02 |
| Тип масла | Класс по API: CF-4, CG-4, CH-4, CI-4 / Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой) |
| Система охлаждения масла с масляным радиатором | |
| Воздушный фильтр | Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трёхсекционным фильтрующем элементом |
| Тип глушителя | Промышленный |
| Радиатор жидкостный | |
| Объем системы охлаждения, л | 14 |
| Тип охлаждающей жидкости | Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС) |
| Зарядный генератор | переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В |
| Пусковое устройство | стартер номинальным напряжением 12 В |
| Аккумуляторные батареи | 90 А.ч |
| Напряжение в системе электрооборудования | 24 В |
Технические параметры и характеристики насоса даны при следующих условиях:
- температура воды 20 оС
- атмосферное давление 1 Бар
- плотность 1000 кг/м3
| Предпусковой жидкостный подогреватель | |
| Электрический подогреватель охлаждающей жидкости |
| Система автоматической дозаправки топливом | |
| Система учета расхода топлива |
| Система заполнения насоса | Ручной вакуумный насос |
Опции системы управления на базе контроллера Deif:
|
| Искрогаситель для обеспечения пожаробезопасности |

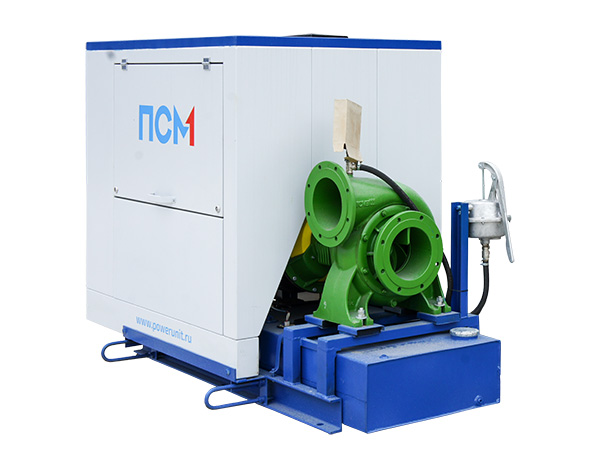

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

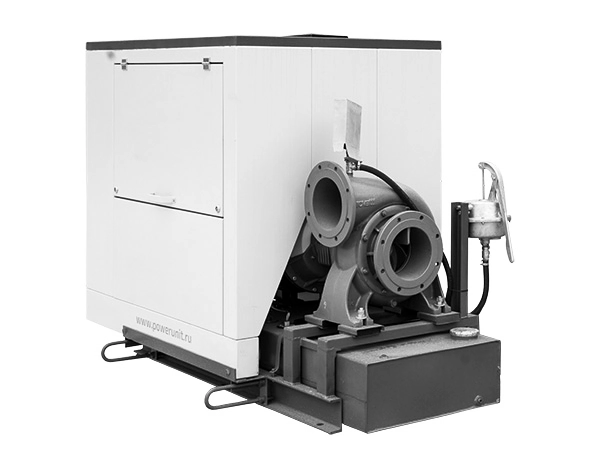

Возможно изготовление капота для двигателя или для всей установки.
Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТСПередвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.
Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.
Возможна установка
- На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
- На сани, полозья
Гарантия
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.
Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
Условное обозначение
