Дизельная насосная установка ДНУ-3600/25

ДНУ-3600/25 ДНУ-3600/25

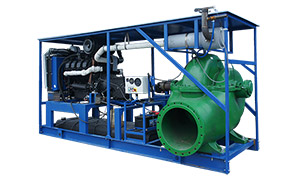

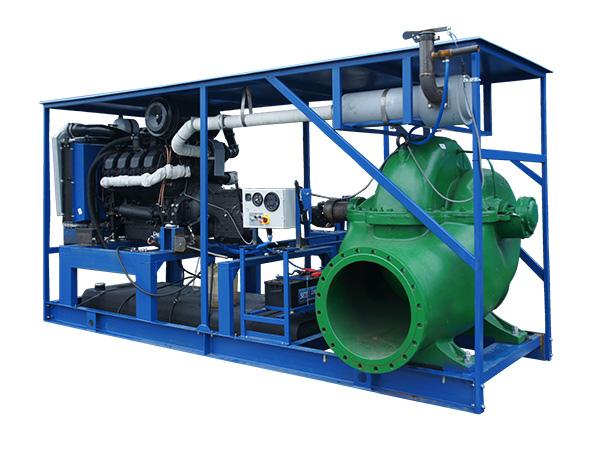

ДНУ-3600/25 под навесом

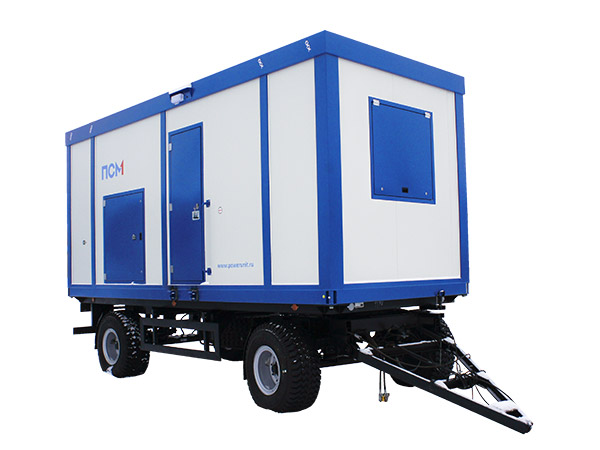

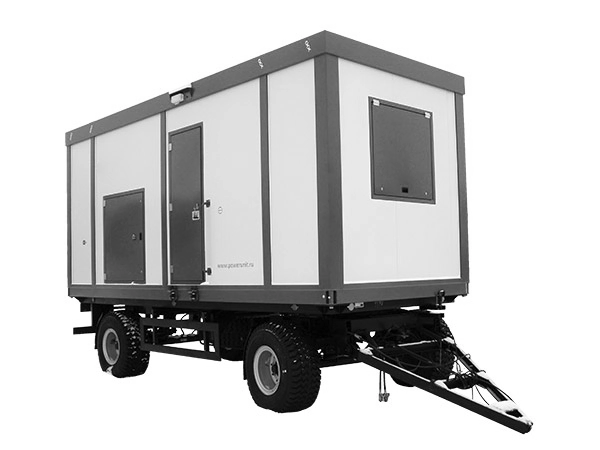

ДНУ-3600/25 в контейнере на шасси
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ТМЗ
Насос
Тип Д
Тип жидкости
Вода
Подача
Расход перекачиваемой жидкости (производительность)
1000-3600 м3
Напор
Повышение давления насосом
25-40 м
Диаметры всасывающего/напорного фланца
600 мм / 500 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Дизельная насосная установка ДНУ-3600/25 есть в наличии.
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-3600/25 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ТМЗ и центробежный насос типа Д, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа Д

Применяются:

  • Для подачи воды
  • В сельском хозяйстве для орошения
  • В пожаротушении для подвода воды
  • Для откачивания паводковых вод
Двигатель
Модель двигателя ТМЗ 8431.10
Array
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 140
Ход поршня, мм 140
Рабочий объем, л 17.24
Степень сжатия 15.5:1
Насос
Модель насоса Насос 900D30
Рабочая точка 3600 м3/ч, 25 м
Эксплуатац. частота вращ., об/мин 970
Характеристики перекачиваемой среды:
Тип жидкости - вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C
Максимальная плотность - 1100 кг/м3
Может применяться для перекачивания паводковых вод
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Габаритные размеры (Д х Ш х В), мм 4950×1750×2300
Указаны габариты открытого исполнения с глушителем
Масса, кг 6500
Контрольные точки
Частота вращения насоса, об/мин 970
Подача, м³/ч 1000 2000 2500 2900 3240 3600
Напор, м 40 36 34 32 30 25
Потребляемая мощность, кВт 270 287 300 310 310 320
Кавитационный запас, м (NPSH) - - 6 5.5 8 13
Максимальная высота всасывания, м - - 4 4.5 2 подпор 3 м

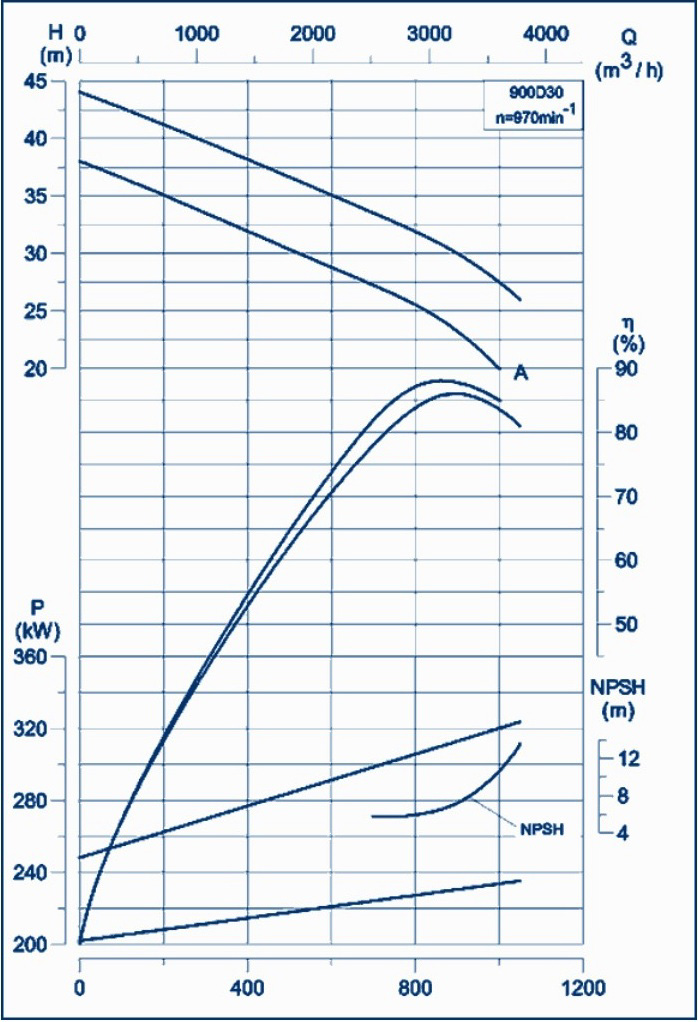

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 600
Расчетный расход топлива в рабочей точке, л/ч 80.6
Время автономной работы в рабочей точке 7.4 ч
Топливные фильтры
- грубой очистки Фильтр-отстойник, 2 шт
- тонкой очистки С бумажными фильтрующими элементами из фильтровальной бумаги
Система топливоподачи Разделённого типа
Масляная система
Объем системы смазки, л 33
Система охлаждения масла с масляным радиатором
Система воздухозабора
Система впуска с воздушным фильтром
Система газовыхлопа
Диаметры всасывающего/напорного фланца 600 мм / 500 мм
Тип глушителя Промышленный
Система охлаждения
Система охлаждения Жидкостная, с принудительной циркуляцией охлаждающей жидкости
Объем системы охлаждения, л 32
без заправочного объёма радиатора
Радиатор жидкостный
Система электрооборудования
Пусковое устройство Электрический стартер, номинальное напряжение 24 В. Для облегчения пуска холодного двигателя установлено электрофакельное устройство
Аккумуляторные батареи 190 А.ч
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Коробка переключения передач
Однодисковое сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.
