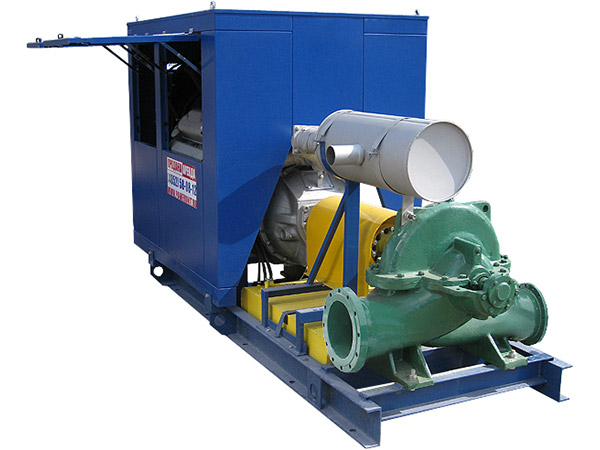

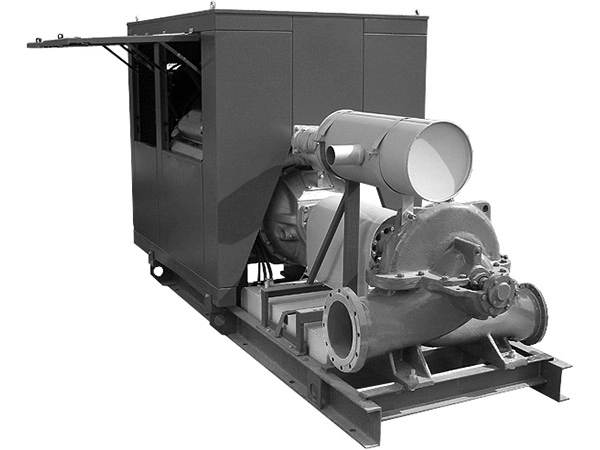

Дизельная насосная установка ДНУ-300/39

ДНУ-300/39
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ММЗ
Насос
Тип Д
Тип жидкости
Чистая вода
Подача
Расход перекачиваемой жидкости (производительность)
205-390 м3
Напор
Повышение давления насосом
35-44 м
Диаметры всасывающего/напорного фланца
200 мм / 150 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-300/39 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ММЗ и центробежный насос типа Д, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа Д

Применяются:

  • Для подачи чистой воды
  • В сельском хозяйстве для орошения и осушения полей
  • В пожаротушении для подвода воды
Двигатель
Модель двигателя ММЗ Д-245
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
Тип 4LTI
4-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 110
Ход поршня, мм 125
Рабочий объем, л 4.75
Степень сжатия 15.1:1
Насос
Модель насоса Д320-50а
Рабочая точка 300 м3/ч, 39 м
Эксплуатац. частота вращ., об/мин 1450
Диаметры всасывающего/напорного фланца 200 мм / 150 мм

Характеристики перекачиваемой среды:

Тип жидкости - чистая вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C
Максимальный размер твердых включений - 0,2 мм
Максимальная плотность - 1100 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Контрольные точки
Частота вращения насоса, об/мин 1450
Подача, м³/ч 205 250 300 325 350
Напор, м 44 42 39 37 35
Потребляемая мощность, кВт 38 42 45 47 48
Кавитационный запас, м (NPSH) 2.8 3.1 3.9 4.3 6

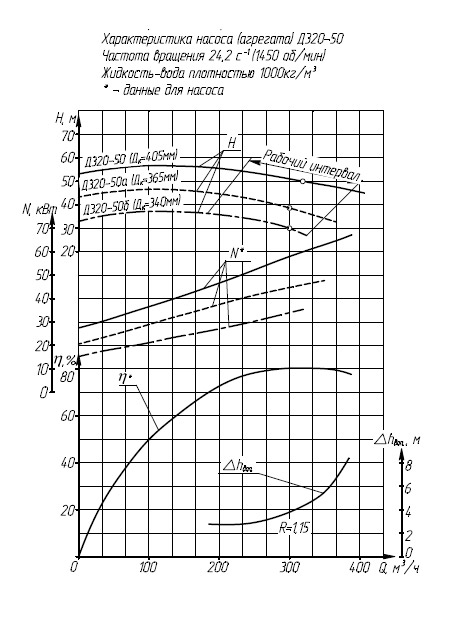

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 150
Расчетный расход топлива в рабочей точке, л/ч 13.4
Время автономной работы в рабочей точке 11.2 ч
Топливные фильтры
- грубой очистки Отстойник
- тонкой очистки Неразборного типа
Система топливоподачи ТНВД с механическим регулятором
Масляная система
Объем системы смазки, л 12
Тип масла Класс по API: CF-4, CG-4, CH-4, CI-4 / Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой)
Система охлаждения масла с двумя масляными радиаторами
Система воздухозабора
Воздушный фильтр Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трёхсекционным фильтрующем элементом
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 14
Тип охлаждающей жидкости Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС)
Система электрооборудования
Зарядный генератор переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В
Пусковое устройство стартер номинальным напряжением 12 В
Аккумуляторные батареи 90 А.ч
Напряжение в системе электрооборудования 24 В
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Двухдисковое сцепление автомобильного типа
Механизм выключения сцепления
Торообразная муфта с защитным кожухом для соединения привода с насосом
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с насосами типа Д
