Дизельная насосная установка ДНУ-200/90

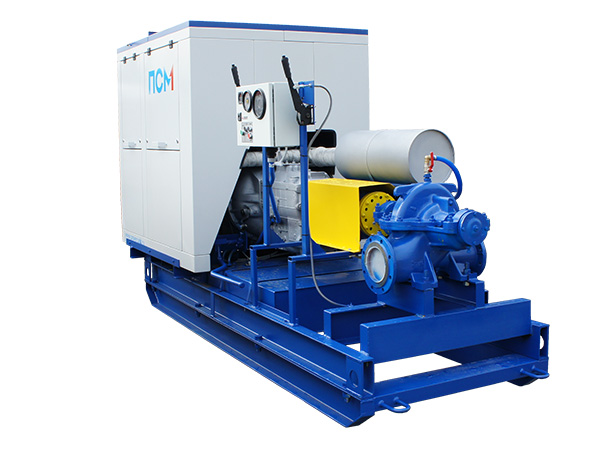

ДНУ-200/90 ДНУ-200/90

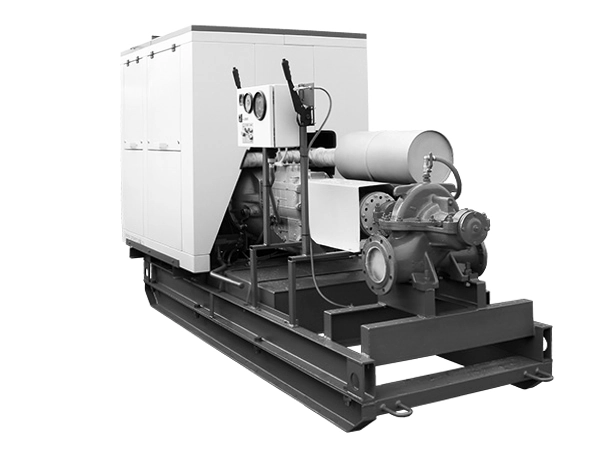

ДНУ-200/90 в капоте на полозьях

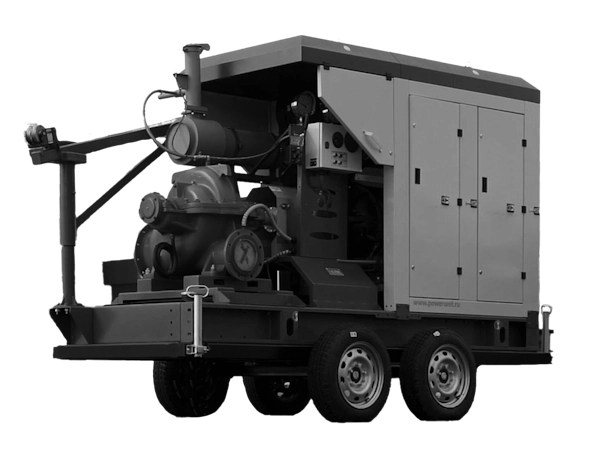

ДНУ-200/90 в капоте на шасси
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ЯМЗ
Насос
Тип Д
Тип жидкости
Чистая вода
Подача
Расход перекачиваемой жидкости (производительность)
145-242 м3
Напор
Повышение давления насосом
83-97 м
Диаметры всасывающего/напорного фланца
150 мм / 100 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-200/90 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ЯМЗ и центробежный насос типа Д, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа Д

Применяются:

  • Для подачи чистой воды
  • В сельском хозяйстве для орошения и осушения полей
  • В пожаротушении для подвода воды
Двигатель
Модель двигателя ЯМЗ 236М2
По специальному заказу возможна установка двигателя Doosan, Volvo Penta
Тип 6VN
6-цилиндровый V-образный без турбонаддува
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 11.15
Степень сжатия 16.5:1
Насос
Модель насоса 1Д200-90
Рабочая точка 200 м3/ч, 90 м
Эксплуатац. частота вращ., об/мин 2900
Диаметры всасывающего/напорного фланца 150 мм / 100 мм

Характеристики перекачиваемой среды:

Тип жидкости - чистая вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C
Максимальный размер твердых включений - 0,2 мм
Максимальная плотность - 1100 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Контрольные точки
Частота вращения насоса, об/мин 2900
Подача, м³/ч 145 175 200 220 242
Напор, м 97 93 90 86 83
Потребляемая мощность, кВт 55 60 68 70 75
Кавитационный запас, м (NPSH) 4.9 5 5.5 6.7 8

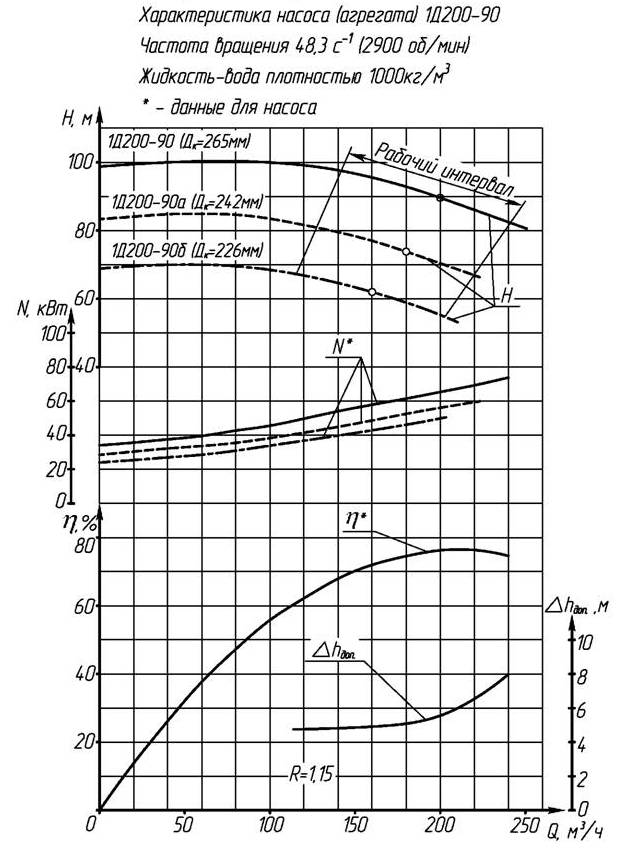

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 200
Расчетный расход топлива в рабочей точке, л/ч 23
Время автономной работы в рабочей точке 8.7 ч
Топливные фильтры
- грубой очистки со сменными фильтрующими элементами
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 28
Система охлаждения масла с двумя масляными радиаторами
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Объем системы охлаждения, л 17
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, максимальная сила тока 28А, модели 1322.3771
Пусковое устройство 8.2 кВт
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Коробка перемены передач ЯМЗ-236Н
Двухдисковое сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
Система воздухозабора
Система впуска с воздушным фильтром
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с насосами типа Д

Насосное оборудование Россия Россия
В составе системы капельного орошения полей томатов
Гидродетекторы АОМЦ Россия Россия
Обслуживание тепловых сетей Москвы
Дизельные электростанции Сьерра-Леоне Сьерра-Леоне
Обслуживание месторождения
3 насосные установки для строительной компании в Хабаровске
Насосное оборудование Россия Россия
3 насосные установки для строительной компании в Хабаровске
Откачка воды в процессе реконструкции набережной и во время паводков
Насосное оборудование Россия Россия
Подача воды в систему орошения полей зерновых культур и кукурузы
Насосное оборудование Россия Россия
Орошение полей с сахарной свеклой, кукурузой, соей, пшеницей, ячменем и другими культурами
Насосное оборудование Россия Россия
Подача воды в дождевальную оросительную систему
Насосное оборудование Россия Россия
Подача воды в системы капельного орошения  ярового лука и кукурузы
Насосное оборудование Киргизия Киргизия
Подача воды в систему капельного орошения
Насосное оборудование Россия Россия
Транспортировка пульпы и подача воды на промывочный прибор
Насосное оборудование Россия Россия
Подача воды в дождевальные машины
Насосное оборудование Россия Россия
Резервирование спринклерной системы пожаротушения
Насосное оборудование Россия Россия
Подача воды на промывочные приборы
Насосное оборудование Россия Россия
Орошение полей редких растений
Насосное оборудование Россия Россия
Резервирование насосной станции и спринклерной системы пожаротушения
Насосное оборудование Россия Россия
Для работ по добыче руд цветных металлов
Насосное оборудование Россия Россия
Осушение карьера на Апсатском каменноугольном месторождении
Насосное оборудование Россия Россия
Перекачивание воды и размыв золотоносных пород
Насосное оборудование Казахстан Казахстан
Резервирование системы пожаротушения
Насосное оборудование Россия Россия
Разработка месторождений золота
Насосное оборудование Россия Россия
Для откачки воды из карьера на месторождении золота
Насосное оборудование Казахстан Казахстан
В составе системы орошения полей лука и картофеля
Насосное оборудование Россия Россия
Работа на месторождениях на острове Большевик и полуострове Таймыр
Насосное оборудование Россия Россия
В составе системы пожаротушения производства
Насосное оборудование Эфиопия Эфиопия
Добыча золота и энергообеспечение месторождений
Насосное оборудование Россия Россия
Резервирования системы пожаротушения комплекса
Насосное оборудование Россия Россия
Насосные установки для снарядов, определяющих состояние нефтепроводов.
Насосное оборудование Россия Россия
Для аварийной откачки воды во время паводков
Насосное оборудование Россия Россия
Орошение свекольных полей на Юге России
Насосное оборудование Россия Россия
Резервная система подачи воды для охлаждения реакторов
Насосное оборудование Россия Россия
Станции для откачки воды при строительстве газопровода
Насосное оборудование Россия Россия
Вымывают драгоценные камни из руды
Насосное оборудование Россия Россия
Насосные установки для системы капельного орошения лука
Насосное оборудование Россия Россия
Для полива 500 гектаров овощных культур
Насосное оборудование Россия Россия
Для проведения гидравлических испытаний трубопроводов
Насосное оборудование Россия Россия
Строительство нижнего бассейна гидроэлектростанции
Насосное оборудование Россия Россия
Откачка грунтовых вод из карьера
Насосное оборудование Россия Россия
Резервные пожарные насосы в системе АУПТ
Насосное оборудование Россия Россия
Резервная система пожаротушения
Насосное оборудование Россия Россия
Проведение геологоразведочных работ

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса
Система заполнения насоса Газоструйный вакуумный аппарат
Опции системы управления
Опции системы управления на базе контроллера Deif:
  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Защита от осадков
Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Защита от осадков Защита от взлома Собственное производство
Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья

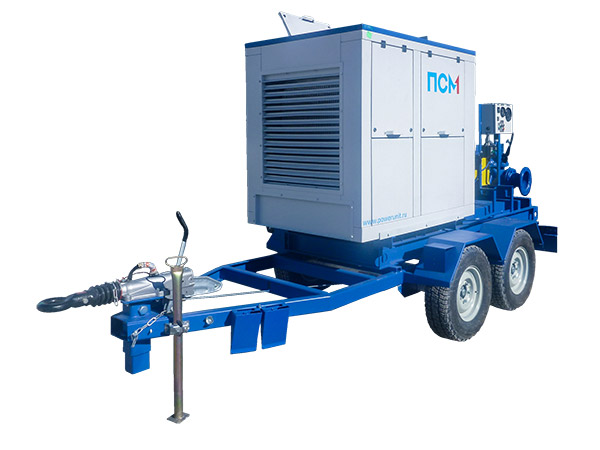

Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях
