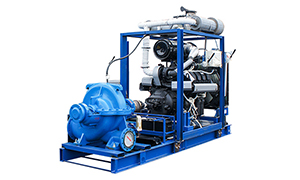

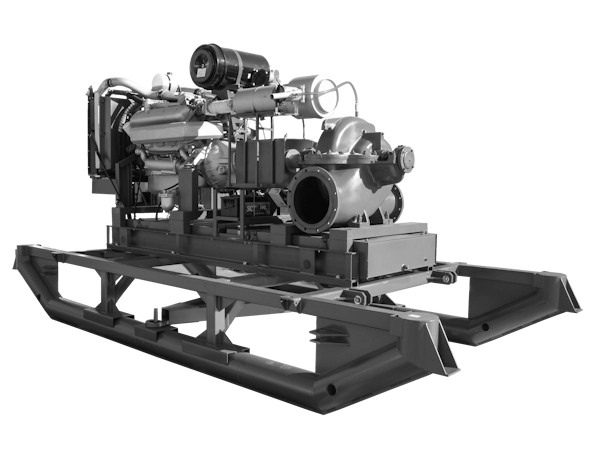

Дизельная насосная установка ДНУ-1030/87

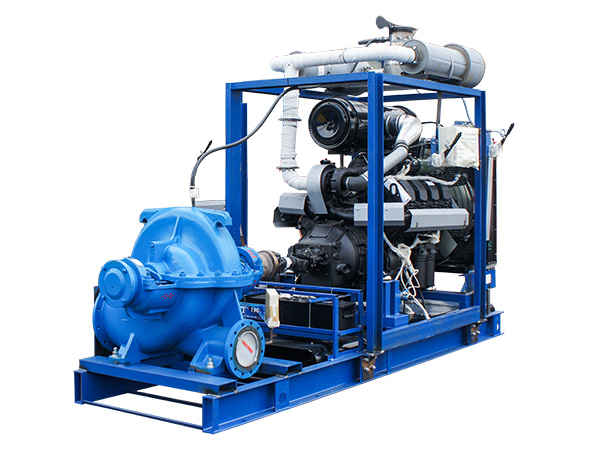

ДНУ-1030/87 ДНУ-1030/87 ДНУ-1030/87
ДНУ-1030/87 под навесом

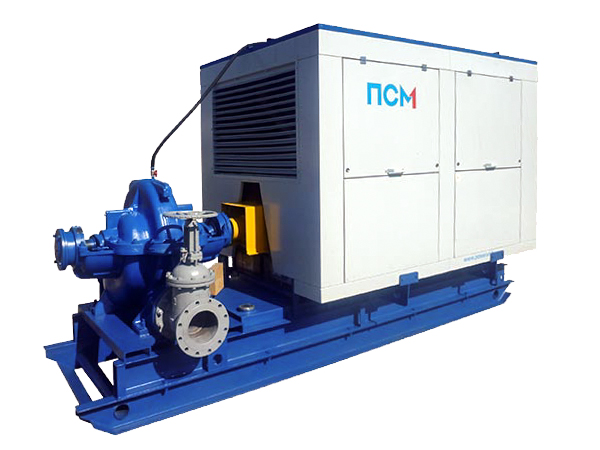

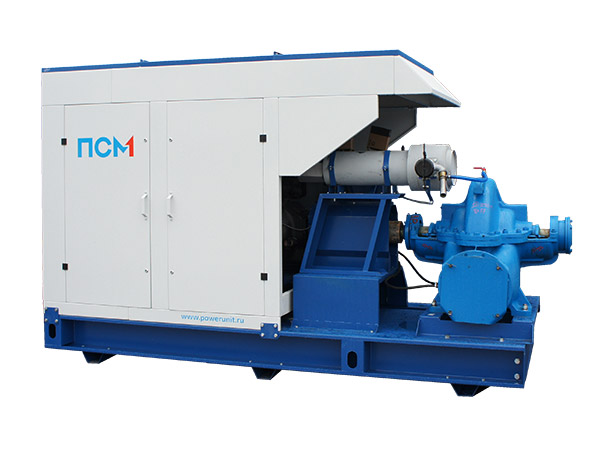

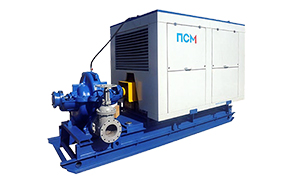

ДНУ-1030/87 в капоте
ДНУ-1030/87 в капоте на лыжах
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ТМЗ
Насос
Тип Д
Тип жидкости
Вода
Подача
Расход перекачиваемой жидкости (производительность)
720-1280 м3
Напор
Повышение давления насосом
78-95 м
Диаметры всасывающего/напорного фланца
350 мм / 200 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-1030/87 перекачивают воду и другие жидкости, сходные с водой по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ТМЗ и центробежный насос типа Д для воды, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Заменим базовый насос на подходящий для перекачивания нефтепродуктов (аналог 14 Д-6)
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа Д

Применяются:

  • Для подачи воды
  • В сельском хозяйстве для орошения
  • В пожаротушении для подвода воды
  • Для откачивания паводковых вод
Двигатель
Модель двигателя ТМЗ 8525.10
Array
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 140
Ход поршня, мм 140
Рабочий объем, л 17.24
Степень сжатия 15.5:1
Система аварийного останова двигателя двигатель может быть оборудован механизмом аварийного останова с исполнительным устройством, перекрывающим впускной тракт двигателя
Заслонка аварийного останова
Насос
Модель насоса 1Д1250-125б
Array
Рабочая точка 1030 м3/ч, 87 м
Эксплуатац. частота вращ., об/мин 1450
Характеристики перекачиваемой среды:
Тип жидкости - вода и химически активные нетоксичные жидкости
Максимальная температура перекачиваемой жидкости - 95°C
Максимальный размер твердых включений - 0,2 мм
Максимальная плотность - 1100 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение

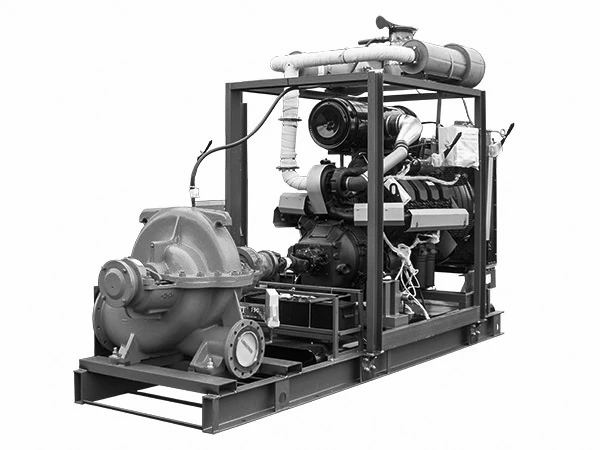

Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Габаритные размеры (Д х Ш х В), мм 3780×1350×2250
Указаны габариты открытого исполнения с глушителем
Масса, кг 3800
Контрольные точки
Частота вращения насоса, об/мин 1450
Подача, м³/ч 720 875 1030 1150 1280
Напор, м 95 89 87 83 78
Потребляемая мощность, кВт 300 310 335 350 370
Кавитационный запас, м (NPSH) 5 5 5.1 5.3 5.9
Максимальная высота всасывания, м 5 5 4.9 4.7 4.1

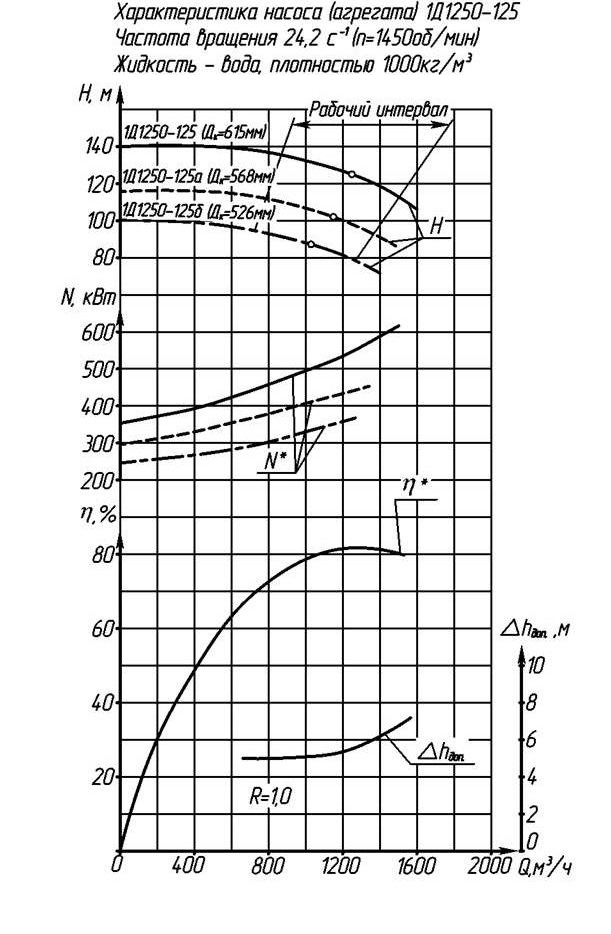

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 600
Расчетный расход топлива в рабочей точке, л/ч 91.8
Время автономной работы в рабочей точке 6.5 ч
Топливные фильтры
- грубой очистки отстойник - 2шт.
- тонкой очистки с двумя сменными фильтрующими элементами из фильтрованной бумаги
Масляная система
Объем системы смазки, л 33
Система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР)
Система воздухозабора
Система впуска с воздушным фильтром
Система газовыхлопа
Диаметры всасывающего/напорного фланца 350 мм / 200 мм
Тип глушителя Промышленный
Система охлаждения
Объем системы охлаждения, л 30
без заправочного объёма радиатора
Радиатор жидкостный
Система электрооборудования
Зарядный генератор переменного тока, номинальное напряжение 28 В, максимальный ток 80 А, модели 4001.3771-42
Пусковое устройство электрический стартер с муфтой свободного хода, модели 2501.3708-21
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Диафрагменное сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с насосами типа Д

Насосные установки для добычи песка из карьера Топ-проект
Насосное оборудование Россия Россия
Подача песка из карьера и намыв
17 мощных насосных установок для нужд города Хабаровска Топ-проект
Насосное оборудование Россия Россия
Отвод воды во время паводков
20 дизельных насосных установок для АПК «Астраханский» Топ-проект
Насосное оборудование Россия Россия
В составе системы капельного орошения полей томатов
9 насосных установок для ПАО «МОЭК» Топ-проект
Гидродетекторы АОМЦ Россия Россия
Обслуживание тепловых сетей Москвы
Насосное оборудование Россия Россия
Водоотлив, сбор нефтепродуктов в случае разлива
Насосное оборудование Россия Россия
Насосные установки для обустройства угольного разреза
Насосное оборудование Россия Россия
Подача воды в систему пожаротушения
Насосное оборудование Россия Россия
Подача воды в оросительную систему
Дизельные электростанции Сьерра-Леоне Сьерра-Леоне
Обслуживание месторождения
Насосное оборудование Россия Россия
Подача воды в систему орошения полей зерновых культур и кукурузы
Насосное оборудование Россия Россия
Орошение полей с сахарной свеклой, кукурузой, соей, пшеницей, ячменем и другими культурами
Насосное оборудование Россия Россия
Подача воды в дождевальную оросительную систему
Насосное оборудование Россия Россия
Подача воды в системы капельного орошения  ярового лука и кукурузы
Насосное оборудование Киргизия Киргизия
Подача воды в систему капельного орошения
Насосное оборудование Россия Россия
Транспортировка пульпы и подача воды на промывочный прибор
Насосное оборудование Россия Россия
Подача воды в дождевальные машины
Насосное оборудование Россия Россия
Резервирование спринклерной системы пожаротушения
Насосное оборудование Россия Россия
Подача воды на промывочные приборы
Насосное оборудование Россия Россия
Орошение полей редких растений
Насосное оборудование Россия Россия
Резервирование насосной станции и спринклерной системы пожаротушения
Насосное оборудование Россия Россия
Для работ по добыче руд цветных металлов
Насосное оборудование Россия Россия
Осушение карьера на Апсатском каменноугольном месторождении
Насосное оборудование Россия Россия
Перекачивание воды и размыв золотоносных пород
Насосное оборудование Казахстан Казахстан
Резервирование системы пожаротушения
Насосное оборудование Россия Россия
Разработка месторождений золота
Насосное оборудование Россия Россия
Для откачки воды из карьера на месторождении золота
Насосное оборудование Казахстан Казахстан
В составе системы орошения полей лука и картофеля
Насосное оборудование Россия Россия
Работа на месторождениях на острове Большевик и полуострове Таймыр
Насосное оборудование Россия Россия
В составе системы пожаротушения производства
Насосное оборудование Эфиопия Эфиопия
Добыча золота и энергообеспечение месторождений
4 насосные установки для месторождения алмазов в Якутии
Насосное оборудование
4 насосные установки для месторождения алмазов в Якутии
Насосное оборудование Россия Россия
Резервирования системы пожаротушения комплекса
Насосное оборудование
Резервирование системы пожаротушения
Насосное оборудование Россия Россия
Насосные установки для снарядов, определяющих состояние нефтепроводов.
Насосное оборудование Россия Россия
Для аварийной откачки воды во время паводков
Насосное оборудование Россия Россия
Для Якутии, приполярного Урала и на остров Большевик в Ледовитом океане
Насосное оборудование Россия Россия
Орошение свекольных полей на Юге России
Насосное оборудование Россия Россия
Резервная система подачи воды для охлаждения реакторов
Насосное оборудование Россия Россия
Станции для откачки воды при строительстве газопровода
Насосное оборудование Россия Россия
Вымывают драгоценные камни из руды
Насосное оборудование Россия Россия
Насосные установки для системы капельного орошения лука
Насосное оборудование Россия Россия
Для полива 500 гектаров овощных культур
Насосное оборудование Россия Россия
Для проведения гидравлических испытаний трубопроводов
Насосное оборудование Россия Россия
Строительство нижнего бассейна гидроэлектростанции
Насосное оборудование Россия Россия
Откачка грунтовых вод из карьера
Насосное оборудование Россия Россия
Резервные пожарные насосы в системе АУПТ
Насосное оборудование Россия Россия
Резервная система пожаротушения
Насосное оборудование Россия Россия
Проведение геологоразведочных работ

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса

Система заполнения насоса - газоструйный вакуумный аппарат

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления

Опции системы управления на базе контроллера Deif:

  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

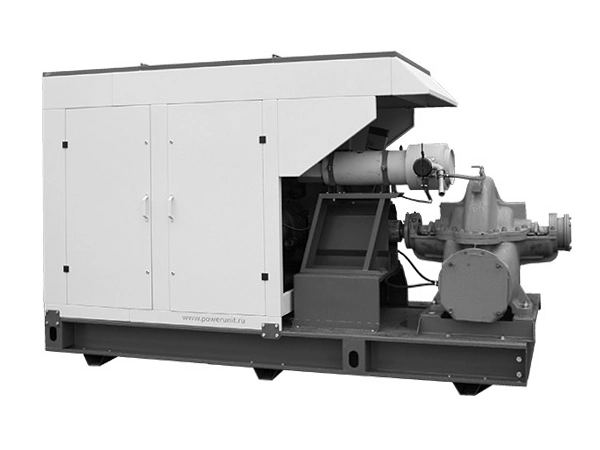

Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья
Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.

Условное обозначение

Условные обозначения

Телеграм канал ПСМ-Медведь
Главные события от первого лица
Андрей Медведев
БУДЬТЕ ПРОЩЕ Сегодня всё утро на шеринговом электросамокате. Сначала с утра пораньше на встречу в Корпорацию ВЭБ.РФ по срокам получения нового займа на вторую очередь ПСМ Прайм. Дальше в офис ПСМ Сити также покатил на нём же (получилось в районе 10 км в сумме) Это же быстрее и кайфовее ???? Надо чиновникам тоже выдать абонемент на самокаты. И дороги, и бордюры, и плитку увидят и почувствуют своими собственными ногами и зубами. В Москве-то более менее, хотя со съездами тоже иногда есть вопросы. А вот в Ярославле точно бы ощутили всю глубину ????
Андрей Медведев 28.06.2022 10:10:31
ЛЕТО, КАЙФ ???? Когда хорошо поработал, можно хорошо отдохнуть. Хороший российский фильм «Молодой человек» про успешный успех, распил грантов, разницу поколений, отношение родителей и детей и просто очень смешно. Спасибо классной команде (актеры, режиссёр, композитор и др.) за классный фильм.
Андрей Медведев 28.06.2022 06:33:08
КОУЧИ ХУ**ЧИ Я крайне негативно отношусь к коучам. Считаю, что почти всё они жулики и проходимцы. Но при этом в 2014 году мне работа в таком формате помогла в масштабной трансформации компании. Я решил и хотел превратить компанию из дружеского малого бизнеса в крупный холдинг. Сейчас я думаю, может реально повторить подобный эксперимент. Так как есть дополнительные бизнес-проекты и мне надо разобраться, как к этому подойти и правильно распределить свою энергию, время и интерес. При этом хочется жить полноценной жизнью, кроме бизнеса.
Андрей Медведев 26.06.2022 06:41:03
АНГЛИЙСКИЙ ЯЗЫК Вчера читал интересный пост в экстремистском Facebook об особенностях изучения английского (а по большому счёту любого иностранного) языка в России. Мне тоже всегда было непонятно, как мы все дружно 10 школьных лет учим язык, а в итоге на выходе полный ноль. В посту обращено внимание, что нас дрессируют по грамматике и постоянно тыкают на малейшие ошибки. При этом образуется страх разговаривать на языке. Большинство людей на вопрос ты знаешь английский отвечают: «Я понимаю, но говорить боюсь». Нас не учат, что главное - говорить fluently, пусть с ошибками, но говорить. Легкость бьёт грамотность. В итоге слушаешь знаменитого тренера Жозе Моуриньо, который работал во всех странах Европы и много лет в Англии. У него акцент почти как у меня, да и говорит он не с идеальной грамматикой, но уверен, что его это абсолютно не парит. Кстати, сейчас некоторые деятели ещё призывают убрать Английский язык как «недружеский» из школ. Правда, возникает вопрос: с дружескими странами, с теми турками, китайскими и арабами мы на каком языке собираемся разговаривать?
Андрей Медведев 26.06.2022 03:14:33
#ИТОГИНЕДЕЛИ С приходом лета деловая активность падает, попробуем в Москве на следующей неделе ее разогнать. Главные события: 1. Приняли решение о проведении отдельного мероприятия для наших клиентов в отрасли Mining (Горная Промышленность) 15 сентября также на заводе ПСМ Прайм в Тутаеве. Расскажу отдельно подробнее, но основной упор будет сделан на насосное оборудование в новых реалиях и поставках. 2. Была интересная встреча с партнерами. В нашей российской бизнес-культуре мне всегда не нравилась враждебность, агрессия к другу другу. Существующая ситуация подталкивает договариваться и находить больше точек соприкосновения. 3. По СМАРТ Трейду есть уже первый очень интересный кейс. В логистическо-финансовой схеме будут задействованы Франция, Турция, Азербайджан, Казахстан и Гонконг. 4. Очень неприятная история произошла с одним из грузов в Прибалтике. Подробнее расскажу, когда дальше будет все более понятно. Проблемы нам создал наш поставщик. 5. На следующей неделе уже должна быть сдана проектная документация стадии П по второй очереди завода Прайм в Тутаеве. 6. Приняли окончательное решение, что будем строить энергоцентр собственной генерации не на двигатели MAN (Германия), а на двигателе Baudouin СП КАМАЗ Вейчай. Запустили проектирование и изготовление. 7. Неожиданно большая делегация с одного из форумов перекочевала в штаб-квартиру ПСМ Ярославле. Очень всегда удивляет всех наш офис (в представлении людей офис завода выглядит совсем не так). Здесь вы можете посмотреть виртуальный тур: https://www.powerunit.ru/about_company/office360
Андрей Медведев 25.06.2022 12:09:14
МОСКВА СИТИ Коллеги из ПСМ Сити жалуются, что тяжело работать, так как кто-то снимает на этой неделе порно в одной из башен ???? ????????
Андрей Медведев 24.06.2022 02:43:23
СИДЕЛЬЦЫ ЧАСТЬ 2 А я снова про уходящие иностранные компании и их сотрудников. Замечаю, что часть людей уже давно поняли, что вопрос времени, что их оптимизируют. Но они не уходят, так как ждут компенсации. Я думаю, как бы я на их месте поступил. С одной стороны, жизнь одна, а ты тупо просиживаешь свое время уже с нулевой перспективой. А с другой - можешь получить нормальную компенсация и потеряешь её, если уйдёшь раньше. Мы, кстати, воспользовались ситуацией и забрали двух производственных руководителей: начальник производства ПСМ-Мастер (металлоконструкции) и Lean-менеджер из одной крупной французской компании по производству систем отопления, которая уходит из России. Так что если кто думает, что я негативно отношусь к сотрудникам иностранных компаний, то это не так. В производства мы рассматриваем руководителей только с таким опытом.
Андрей Медведев 23.06.2022 06:21:18
ЭКСКЛЮЗИВНЫЕ ВАКАНСИИ Вот какие вакансии сейчас есть у меня. Прошу перепост и рекомендации. ПСМ Закупки специалист по ВЭД – Ярославль Начальник ПДО (производственно-диспетческий отдел) – Ярославль Начальник производства ПСМ-Красный Бор - Ярославль Руководитель проектных продаж – Москва PR-менеджер - Москва UNLIM Руководитель IT-компании (автоматизация 1С) – Ярославль СМАРТ-ТРЕЙД Key-account manager (менеджер по ключевых клиентам) - Москва
Андрей Медведев 22.06.2022 11:49:57
МОСКВА С 2005 года ПСМ находится в Ярославле и до ноября 2021 мы всех людей искали только здесь. Но есть 2 проблемы: 1. В некоторых специальностях, например закупки ВЭД, мы уже в принципе посмотрели всех, кто есть на рынке труда региона или они у нас уже когда-то работали. 2. В других же специальностях, например PR-менеджер, нет смысла вообще искать здесь людей, так как у нас вообще серьезно такой функции не существует (сильно провинциальный подход). Соответственно, работая только на рынке труда в Ярославле, мы сильно ограничивали своё развитие бизнеса. Только сейчас это до меня дошло ???? Изначально мы московский офис открывали только под Продажи. Сейчас же решили, что некоторые специальности будем брать тоже в Москве, как тот же пиарщик, чтобы перестать долбиться головой в стенку. Но штаб-квартира и принадлежность компании, конечно же, остается в Ярославской области.
Андрей Медведев 22.06.2022 06:52:55
НОВОСТИ МАКДАКА Из каждого утюга новости о бывшем «МакДаке», а теперь «Вкусно и точка». Открылись в таком-то месте, наконец-то появится аналог «Биг Тейсти», форма изменилась так-то и т.д. Прямо в топе новостей всей страны ???????? . Я не понимаю - это проплаченная PR-компания, чтобы о нём не забыли. Или это реально такое важное социально-экономическое явление для всей страны, чтобы у нас был МакДак? Лично я в их перспективы вообще не верю. Но глобально и фиг с ними ????
Андрей Медведев 22.06.2022 04:38:30
