Дизельная насосная установка ДНУ-126/24

ДНУ-126/24
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
ММЗ
Насос
Тип ОДН
Тип жидкости
Вязкие жидкости
Подача
Расход перекачиваемой жидкости (производительность)
36-180 м3
Напор
Повышение давления насосом
20-28 м
Диаметры всасывающего/напорного фланца
150 мм / 125 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ДНУ-126/24 перекачивают вязкие жидкости.

Базовая комплектация: дизельный двигатель ММЗ и оседиагональный насос ОДН, смонтированные на общей раме.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе оседиагональных шнековых насосов ОДН

Применяются для перекачивания вязких и загрязненных взвешенными примесями жидкостей:

  • нефть и нефтепродукты (дизтопливо, масло, мазут), в том числе удаление нефтеостатков из емкостей, откачивание при разливах в открытых водоемах или земляных амбарах
  • промышленные и сточные воды, в том числе с повышенным содержанием кварцевого песка и волокнистых включений
Двигатель
Модель двигателя ММЗ Д-243
Тип 4LN
4-цилиндровый рядный без турбонаддува
Диаметр цилиндра, мм 110
Ход поршня, мм 125
Рабочий объем, л 4.75
Степень сжатия 16:1
Насос
Модель насоса Оседиагональный насос ОДН 290-150-125-Т
Рабочая точка 126 м3/ч, 24 м
Эксплуатац. частота вращ., об/мин 1500
Диаметры всасывающего/напорного фланца 150 мм / 125 мм

Температура перекачиваемой жидкости:

Град С: -20…90
При условии обеспечения:
  • текучести
  • отсутствия фазового перехода жидкости в твердую фазу
  • вязкости, не превышающей предельно допустимую величину 500 сСт.
Плотность перекачиваемой жидкости, кг/м3, не более 1000

Тип жидкости:

Вязкие и загрязненные взвешенными примесями жидкости:
  • нефть и нефтепродукты (дизтопливо, масло, мазут), в том числе удаление нефтеостатков из емкостей, откачивание при разливах в открытых водоемах или земляных амбарах
  • промышленные и сточные воды, в том числе с повышенным содержанием кварцевого песка и волокнистых включений
Максимальный размер твердых включений 20 мм
Объемная концентрация твердых частиц в жидкости не более 10%
Приборы для контроля работы насоса Манометр, мановакуумметр
Примечание
При перекачке вязких жидкостей снижаются характеристики насоса и возрастает потребляемая мощность.
Для исключения перегрузок двигателя и снижения характеристик необходим разогрев мазута до температуры ~60°С.
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

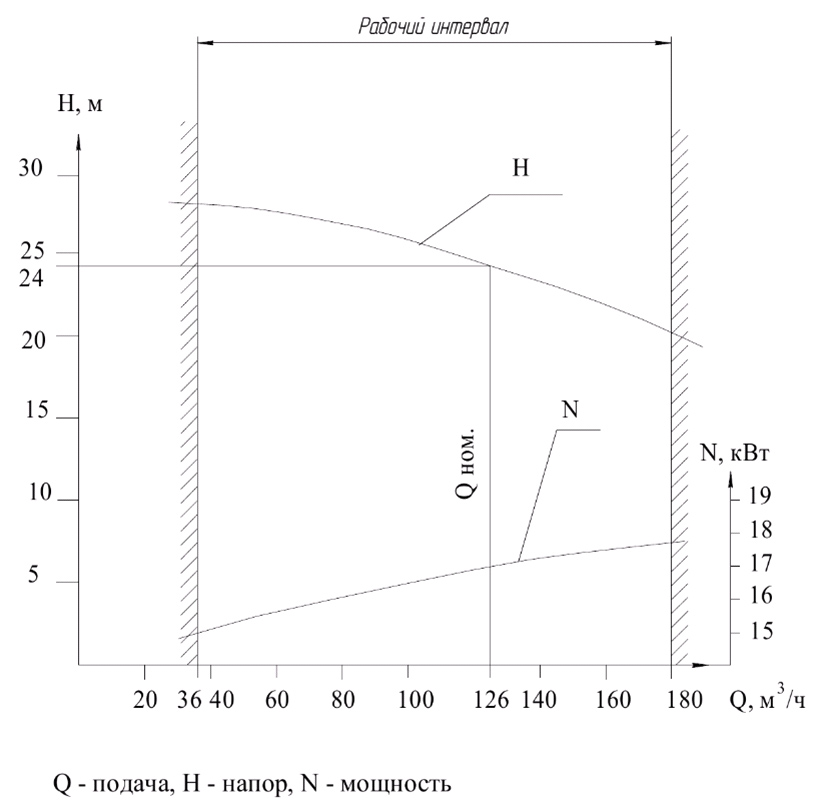

Контрольные точки
Частота вращения насоса, об/мин 1500
Подача, м³/ч 36 80 126 140 180
Напор, м 28 27 24 23 20
Потребляемая мощность, кВт 15 16 17 17.5 18

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 150
Расчетный расход топлива в рабочей точке, л/ч 5
Время автономной работы в рабочей точке 30 ч
Топливные фильтры
- грубой очистки Отстойник
- тонкой очистки Неразборного типа
Система топливоподачи ТНВД с механическим регулятором
Топливный бак оборудован индикатором уровня топлива
Масляная система
Объем системы смазки, л 12
Расход масла при 100% нагрузки, л/ч 0.02
Тип масла Класс по API: CF-4, CG-4, CH-4, CI-4
Класс по ASEA: E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой)
Система охлаждения масла с масляным радиатором
Система воздухозабора
Воздушный фильтр Комбинированный: моноциклон (предварительная ступень очистки воздуха) и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трёхсекционным фильтрующем элементом
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Объем системы охлаждения, л 14
Тип охлаждающей жидкости Низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС)
Система электрооборудования
Зарядный генератор переменного тока номинальной мощностью 1,0 кВт, номинальным напряжением 14 В или 28 В
Пусковое устройство стартер номинальным напряжением 12 В
Аккумуляторные батареи 90 А.ч
Напряжение в системе электрооборудования 24 В
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса

Система заполнения насоса - ручной вакуумный насос

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления
Опции системы управления на базе контроллера Deif:
  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности

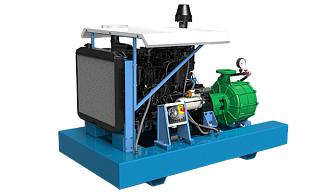

Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

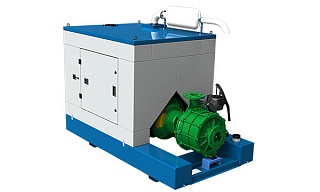

Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

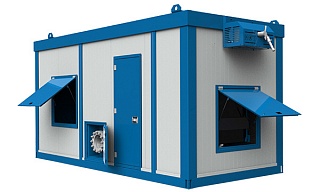

Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

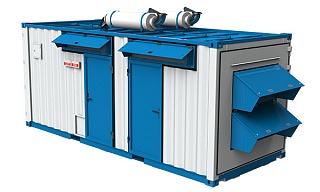

Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

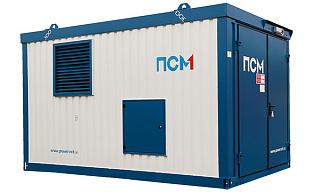

Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

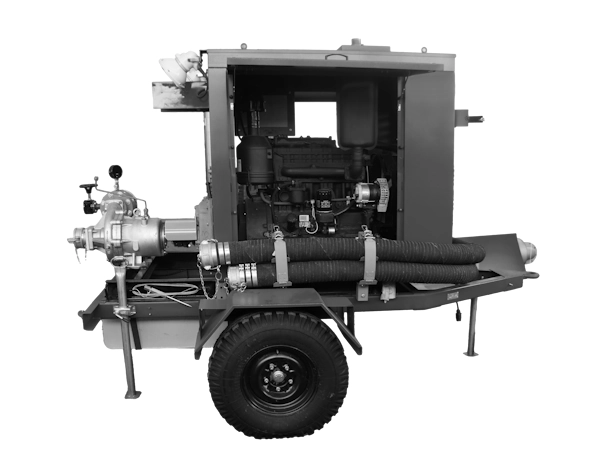

Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья
Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
