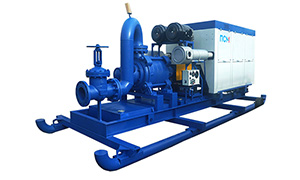

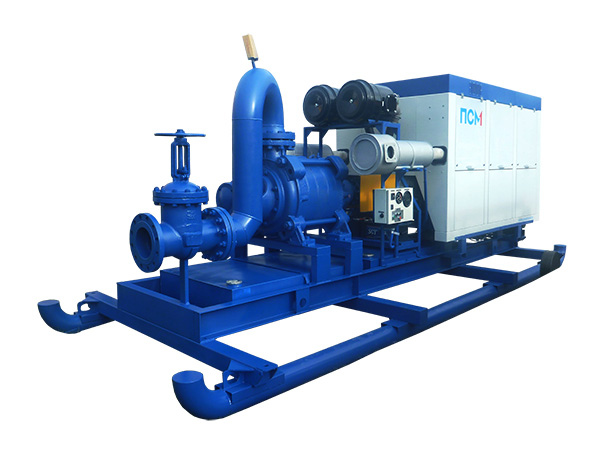

Дизельная насосная установка ДНУ-300/240

ДНУ-300/240
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta или ЯМЗ 240НМ2

ТМЗ
Насос
Тип ЦНС
Тип жидкости
Чистая вода
Подача
Расход перекачиваемой жидкости (производительность)
220-360 м3
Напор
Повышение давления насосом
227-263 м
Диаметры всасывающего/напорного фланца
200 мм / 200 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ПСМ ДНУ-300/240 перекачивают воду и другие жидкости, имеющие сходные с водой свойства по вязкости и химической активности.

Базовая комплектация: дизельный двигатель ЯМЗ или ТМЗ и центробежный насос типа ЦНС, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе насосов типа ЦНС

Применяются:

  • Для подачи горячей воды с температурой до 105°С
  • Для опрессовки и промывки труб, поддержания давления в системах водоснабжения
  • Для забора воды при большом перепаде высоты
  • Для подачи воды в системы орошения
Двигатель
Модель двигателя ТМЗ 8525.10
По специальному заказу возможна установка двигателя Doosan, Volvo Penta или ЯМЗ 240НМ2
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 140
Ход поршня, мм 140
Рабочий объем, л 17.24
Степень сжатия 15.5:1
Система аварийного останова двигателя двигатель может быть оборудован механизмом аварийного останова с исполнительным устройством, перекрывающим впускной тракт двигателя
Механизм управления топливоподачей и останова двигателя
Заслонка аварийного останова
Насос
Модель насоса ЦНС 300-240
Рабочая точка 300 м3/ч, 240 м
Эксплуатац. частота вращ., об/мин 1475
Диаметры всасывающего/напорного фланца 200 мм / 200 мм

Характеристики перекачиваемой среды:

Тип жидкости - чистая вода
Максимальная температура перекачиваемой жидкости - 45°C
Максимальный размер твердых включений - 0,1 мм
Плотность - 700-1050 кг/м3
Приборы для контроля работы насоса Манометр, мановакуумметр
Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение

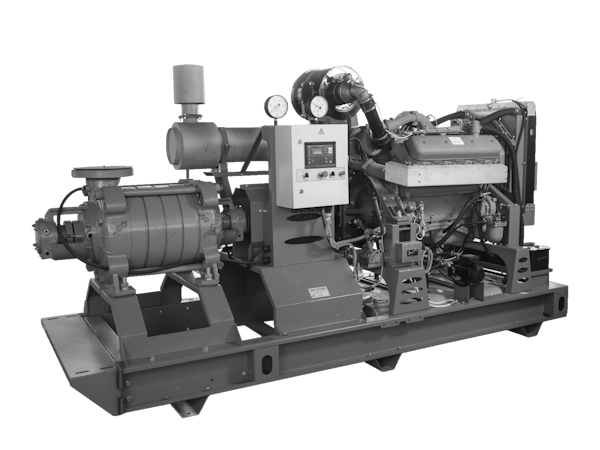

Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Контрольные точки
Частота вращения насоса, об/мин 1475
Подача, м³/ч 220 260 300 330 360
Напор, м 263 253 240 229 227
Потребляемая мощность, кВт 250 260 275 290 312
Кавитационный запас, м (NPSH) 3.5 4 4.5 4.8 5.1

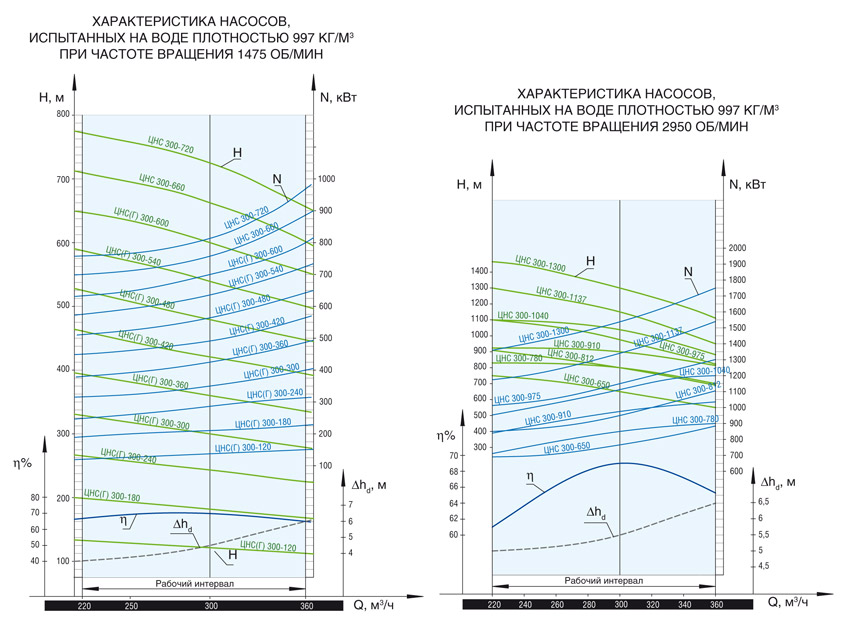

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 600
Расчетный расход топлива в рабочей точке, л/ч 73.3
Время автономной работы в рабочей точке 8.2 ч
Топливные фильтры
- грубой очистки отстойник - 2шт.
- тонкой очистки с двумя сменными фильтрующими элементами из фильтрованной бумаги
Масляная система
Объем системы смазки, л 33
Система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР)
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 30
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, номинальное напряжение 28 В, максимальный ток 80 А, модели 4001.3771-42
Пусковое устройство электрический стартер с муфтой свободного хода, модели 2501.3708-21
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Диафрагменное сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
Система воздухозабора
Система впуска с воздушным фильтром
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.

Насосные установки ПСМ с насосами типа ЦНС

Гидродетекторы АОМЦ Россия Россия
Проведение гидроиспытаний трубопроводов Москвы
Гидродетекторы АОМЦ Россия Россия
Обслуживание тепловых сетей Москвы
Насосное оборудование Азербайджан Азербайджан
Подача воды в систему капельного орошения
Насосное оборудование Россия Россия
Водопонижение в карьере на месторождении в Якутии
Насосное оборудование Россия Россия
Осушение карьера на месторождении в Красноярском крае
Насосное оборудование Россия Россия
Насосные установки для снарядов, определяющих состояние нефтепроводов.
Насосное оборудование Россия Россия
Для борьбы с паводком на бокситовом месторождении
Насосное оборудование Россия Россия
Опрессовка трубопроводов новых зданий
Насосное оборудование Россия Россия
Проведение гидроиспытаний
Насосное оборудование Россия Россия
Добыча рудного золота
Насосное оборудование Россия Россия
Для проведения гидравлических испытаний трубопроводов
Насосное оборудование Россия Россия
Строительство нижнего бассейна гидроэлектростанции
Насосное оборудование Россия Россия
Насосные установки для АЦ-32
Насосное оборудование Россия Россия
Опрессовка магистрального нефтепровода ВСТО

Все проекты ПСМ →

Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса
Система заполнения насоса Газоструйный вакуумный аппарат
Опции системы управления
Опции системы управления на базе контроллера Deif:
  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Защита от осадков
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья

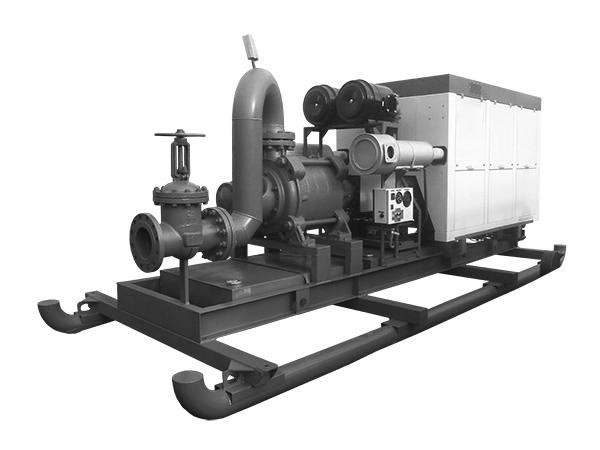

Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
