Дизельная насосная установка ДНУ(H)-180/340

ДНУ(H)-180/340
Как подобрать насосную установку

Опишите задачу в опросном листе. Мы предложим оптимальный по цене вариант

Заполнить опросный лист

8-800-500-08-12 (доб. 1100)

Двигатель
По специальному заказу возможна установка двигателя Doosan, Volvo Penta

ЯМЗ
Насос
Тип ЦНСн
Тип жидкости
Товарная нефть
Подача
Расход перекачиваемой жидкости (производительность)
144-334 м3
Напор
Повышение давления насосом
380-490 м
Диаметры всасывающего/напорного фланца
150 мм / 150 мм
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Как подобрать насосную установку
Для оформления заявки и для расчета стоимости предлагаем заполнить опросный лист. Укажите ваши контактные данные, чтобы специалист ПСМ смог связаться для уточнения всех технических деталей.

Дизельные насосные установки ПСМ ДНУ(H)-180/340 перекачивают обводненную газонасыщенную и товарную нефть.

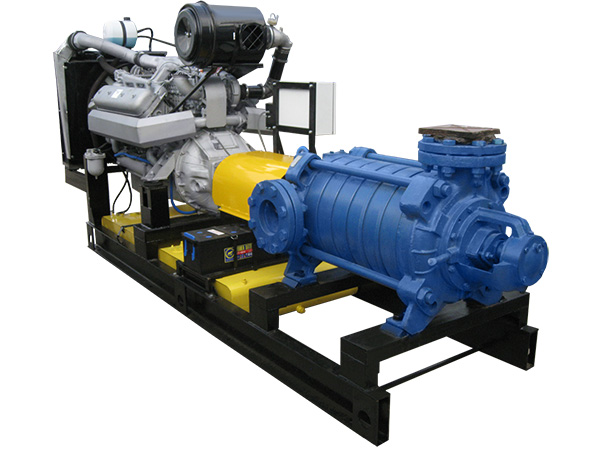

Базовая комплектация: дизельный двигатель ЯМЗ и центробежный нефтяной насос типа ЦНСн, смонтированные на общей раме и соединенные между собой карданным валом.

Дополнительно:

  • Заменим отечественный двигатель на импортный: Doosan, Volvo Penta
  • Поставим дополнительное оборудование: от подогревателей до автоматизированной системы управления
  • Укомплектуем напорными и всасывающими магистралями, арматурой
  • Установим навес, капот или контейнер, шасси или лыжи
Собираются на базе нефтяных насосов типа ЦНСн

Применяются:

  • Для перекачивания обводненной газонасыщенной и товарной нефти
Двигатель
Модель двигателя ЯМЗ 7514.10
Array
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 14.86
Степень сжатия 16.5:1
Насос
Модель насоса ЦНСн 180-340
Рабочая точка 180 м3/ч, 450 м
Эксплуатац. частота вращ., об/мин 1500
Характеристики перекачиваемой среды:
Тип жидкости - обводненная газонасыщенная и товарная нефть без сероводорода
Температура перекачиваемой жидкости - от +1°C до +50°C. Максимально допустимая температура перекачиваемой нефти +60°C при условии обязательного охлаждения подшипников.
Максимальный размер твердых включений - 0,2 мм, количеством не более 0,1% по объему
Плотность перекачиваемой среды - 900 - 1050 кг/м3
Объемное содержание газа не более 3%
Содержание парафина не более 20%
Кинематическая вязкость не более 120 сСт
Давление не более 0,0666МПа (500 мм рт. ст.)
Приборы для контроля работы насоса Манометр, мановакуумметр

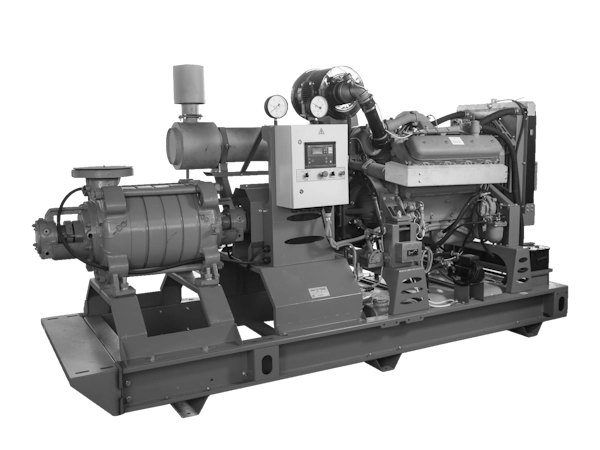

Система управления

Ручное управление

Система управления, запуска и останова с аналоговыми приборами, кнопками и индикаторами

На приборной панели располагаются:

  1. тахометр для измерения частоты вращения коленчатого вала двигателя
  2. дисплей, показывающий наработку ДНУ в моточасах
  3. кнопка пуск, стоп
  4. кнопка аварийного останова
  5. индикаторы предельно-допустимых параметров: температура ОЖ, давление масла, заряда АКБ
  6. индикатор включения подогревателя ОЖ двигателя (при наличии опции)
  7. указатель уровня топлива в баке

Автоматическое управление

Система управления на базе контроллера Deif. Применяется:

  • Для автоматизации работы агрегата: запуск и настройка работы без участия оператора, поддержка двигателя в состоянии “горячего резерва”
  • Для контроля работы агрегатов на базе двигателей с электронной системой управления
  • Для организации внешнего мониторинга

Функции автоматической системы управления:

  • Запуск и останов двигателя
  • Управление агрегатом по программе, установленной в контроллере.
  • Аварийно-предупредительная сигнализация и аварийная защита
  • Сбор параметров работы дизельного двигателя и насоса от датчиков (сигнальной температуры охлаждающей жидкости, аварийного давления масла, засора воздушного фильтра, частоты вращения, давления на входе и выходе, датчика сухого хода и др., набор зависит от марки двигателя и установленных опций)
  • Вывод параметров работы на панель оператора

Аварийно-предупредительная сигнализация и аварийная защита (САПСиЗ)

  • Оповещает об авариях - включает звуковую и световую индикацию (например, при низком давлении в системе смазки двигателя, критической температуре охлаждающей жидкости, при отсутствии зарядки АКБ от генератора)
  • Осуществляет остановку агрегата при возникновении аварийной ситуации (например, при низком давления масла в системе смазки двигателя, при превышении допустимых значений рабочих оборотов)

Условия, при которых сработает САПСиЗ, устанавливаются индивидуально в зависимости от выбранной системы управления (ручное или автоматическое управление), модели двигателя, наличия опций

Исполнение
Базовое исполнение Открытое исполнение на стальной базовой раме с антивибрационными опорами
Габаритные размеры (Д х Ш х В), мм 4295х1250х1800
Масса, кг 4300

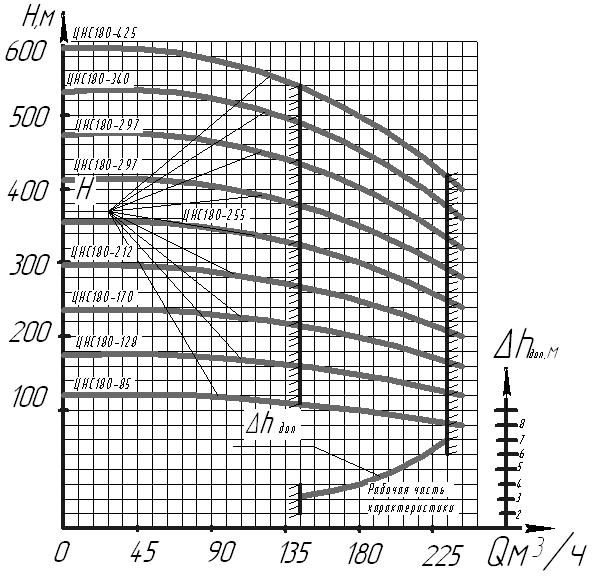

Контрольные точки
Частота вращения насоса, об/мин 1500
Подача, м³/ч 144 162 180 207 334
Напор, м 490 470 450 420 380

Скачать кривую характеристик насоса

Топливная система
Топливный бак, л 600
Расчетный расход топлива в рабочей точке, л/ч 41
Время автономной работы в рабочей точке 14.6 ч
Топливные фильтры
- грубой очистки отстойник
- тонкой очистки со сменным фильтром
Масляная система
Объем системы смазки, л 32
Система охлаждения масла с масляным радиатором
Система воздухозабора
Система впуска с воздушным фильтром
Система газовыхлопа
Диаметры всасывающего/напорного фланца 150 мм / 150 мм
Тип глушителя Промышленный
Система охлаждения
Объем системы охлаждения, л 22
без заправочного объёма радиатора
Радиатор жидкостный
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
Трансмиссия
Трансмиссия Механизм отбора мощности (МОМ)
Диафрагменное сцепление автомобильного типа
Механизм выключения сцепления
Карданный вал с защитным кожухом для соединения привода с насосом
! Примечание

Технические параметры и характеристики насоса даны при следующих условиях:

  • температура воды 20 оС
  • атмосферное давление 1 Бар
  • плотность 1000 кг/м3
Отклонение напора при эксплуатации до минус 10%.
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости
Опции топливной системы
Система автоматической дозаправки топливом
Система учета расхода топлива
Опции насоса

Система заполнения насоса - газоструйный вакуумный аппарат

При наличии системы заполнения насоса на напорную магистраль должна быть установлена запорная арматура

Опции системы управления

Опции системы управления на базе контроллера Deif:

  • Дублирующие аналоговые приборы
  • Система дистанционного мониторинга и управления
  • Контроль за автоматической дозаправкой топлива из внешнего источника в рабочий бак (при наличии такого оборудования)
  • Набор дополнительных бинарных входов и реле, управляемых контроллером, для решения задач пользователя
  • Замена базового контроллера на контроллер другой марки
  • Функция параллельной работой
Система газовыхлопа
Искрогаситель для обеспечения пожаробезопасности
Навес Навес

Навес предназначен для защиты двигателя и системы управления от атмосферных осадков.

Возможно изготовление навеса для двигателя или для всей установки.

Погодозащитный капот Погодозащитный капот

Капот обеспечивает защиту от осадков, механических повреждений, сохраняют оборудование от доступа посторонних лиц.

Возможно изготовление капота для двигателя или для всей установки.

Контейнер «Север» Контейнер «Север»

Контейнеры «Север» из утепленных сэндвич-панелей позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Контейнеры «Север-М» на базе морских контейнеров позволяют эксплуатировать оборудование при температуре воздуха от -40°С до +40°С. Максимально-антивандальный вариант - имеет IV класс устойчивости к взлому.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Возможно оснащение контейнера внутренними системами (освещения, вентиляции, отопления, пожаротушения, охраны)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Передвижное исполнение позволяет оперативно перемещать оборудование на место эксплуатации, не требует подготовки площадки и монтажа перед началом работы.

Чаще всего перемещение агрегатов требуется для аварийных работ, в горном деле, в строительных компаниях, в нефтегазовой отрасли и сельском хозяйстве.

Возможна установка

  • На прицепы автомобильные (с ПТС) и тракторные (с ПСМ)
  • На сани, полозья
Насосная установка на прицепе в шумозащитном кожухе ДНУ на полозьях в капоте Насосные установки на прицеп-тележках Насосная установка в контейнере на полозьях Насосная установка на санях Насосная установка на полозьях

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов в зависимости от того, что наступит раньше.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Дизель-насосные установки ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и стандартам ISO 9001:2015.

Климатическое исполнение насосного агрегата - УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 40°С.
