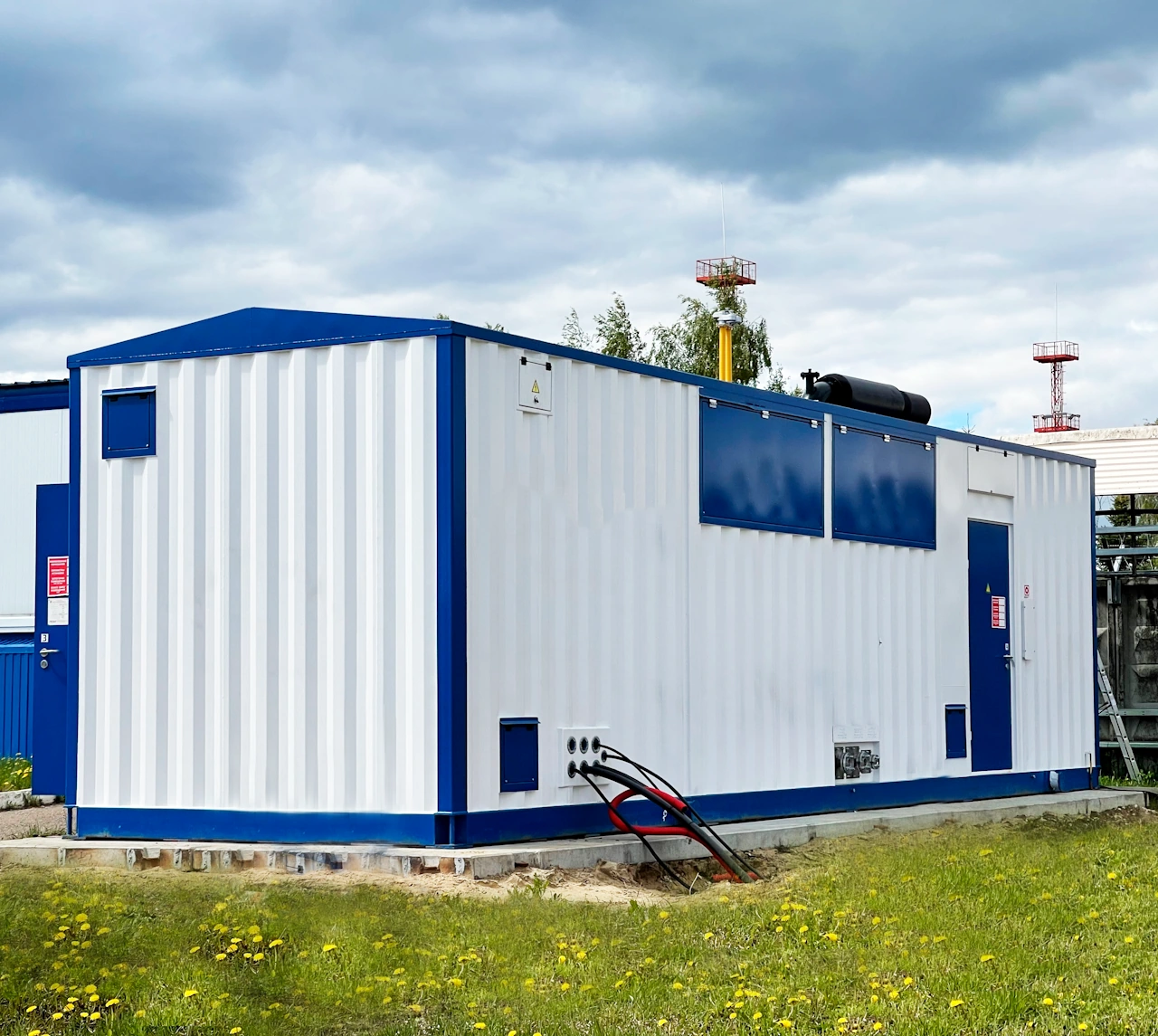

Цельнометаллический контейнер

защита от осадков и холода
защита от шума
упрощенный монтаж на месте
пожарная безопасность

Описание

Комплектация

Модельный ряд

Опции

Файлы

Описание

Цельнометаллические контейнеры производства ПСМ созданы для размещения оборудования - дизельных и газопоршневых электростанций, насосных установок, силовых приводов.

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Они имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Производственная площадка ПСМ оснащена самым современным оборудованием, которое гарантирует качество обработки металла. Все операции осуществляются на станках с ЧПУ - японских высокоточных станках AMADA - координатно-револьверный пресс, листогиб, гильотинные ножницы, аппарат плазменной резки Durma. Сварные швы от окалины очищаются на автомате Fladder (Дания).

Защита от осадков

Предохраняет технику от дождя, снега, града, ветра и т.д.

Защита от шума

Позволяет устанавливать оборудование в городской черте

Защита от холода

Эксплуатация оборудования при температурах от -60° до +45° C

Защита от взлома

Предотвращает доступ посторонних лиц к технике

Пожарная безопасность

Имеет в составе систему пожаротушения и сигнализации

Упрощенный монтаж на месте

Не требует подготовки помещения для дизельного оборудования

Удобный сервис

Свободное пространство внутри контейнера для сервисных инженеров

Контейнеры сертифицированы

Контейнеры «Север» имеют сертификат соответствия

Комплектация

Комплектация контейнеров 1 и 2 степени автоматизации

1 степень автоматизации (Неавтоматизированный)

Внутренними системами контейнера управляет оператор.

2 степень автоматизации (Автоматизированный)

Внутренние системы контейнера контролирует автоматическая система управления. Она следит за оптимальным микро-климатом контейнера и поддерживает дизельный двигатель в режиме «горячего резерва» для мгновенного старта.

Внимание! Для работы автоматизированного контейнера требуется сеть 220В.

Система вентиляции и отопления

	1 степень автоматизации	2 степень автоматизации
Окна с амортизаторами Фиксируют открытое окно в определенном положении. При закрывании дают плавное замедление. Выдув горячего воздуха и поступление прохладного происходит с помощью конвекции. Окна с амортизаторами
Решетки (жалюзи) Необходимы для организации вентиляции внутри контейнера в автоматическом режиме в зависимости от режима работы двигателя и температуры воздуха. Защищают от попадания осадков при боковом дожде. Исключают дополнительное сопротивление воздуха. Антивандальное исполнение 3 класса. Через решетки невозможно проникнуть внутрь контейнера. Решетки (жалюзи)
Нагреватели (ТЭН) вдоль лопаток жалюзи Позволяют перенести точку росы за пределы лопаток и предотвратить образование льда снаружи. В зимнее время ничто не мешает движению жалюзийных лопаток. Нагреватели (ТЭН) вдоль лопаток жалюзи
Электроприводы жалюзи Швейцарские электроприводы Bellimo точно управляют движением клапанов, регулируют поток воздуха, поступающий внутрь контейнера соответственно рабочему режиму оборудования. Для вентиляции обесточенного контейнера предусмотрен дублирующий ручной привод. Позволяет открыть каждый клапан в отдельности и зафиксировать положение. При снятии фиксатора клапан закроется под действием пружины. Электроприводы жалюзи
Автоматический климат-контроль Система вентиляции настраивается на наиболее оптимальную схему работы в зависимости от внешней и внутренней температуры. Не позволяет контейнеру вымораживаться зимой и перегреваться летом. Три автоматических рабочих режима: Проветривание (все клапаны открыты) Лето (клапаны управляются по температуре в контейнере: открываются и закрываются при достижении определенных значений) Зима (При неработающем двигателе все клапаны управляются по температуре в контейнере. После запуска притяжной воздушный канал открывается сразу, а вытяжной – лишь после достаточного прогрева агрегата) Программируемая система температурных установок позволяет создать температурную схему, идеально подходящую под климатические особенности конкретного региона. Система управления автоматически дает команды включать или выключать электроконвекторы (обогрев) и электроприводы жалюзийных окон (вентиляция). Автоматический климат-контроль
Термодатчики Обеспечивают автоматический контроль за температурой внутри контейнера и температурой жалюзийных лопаток. Сигнализируют о приближении критических температурных меток. Термодатчики
Электроконвекторы Интенсивно обогревают пространство, создавая идеальные условия для функционирования оборудования и работы обслуживающего персонала. Электроконвекторы	Опция

Система газовыхлопа

	1 степень автоматизации	2 степень автоматизации
Защитный кожух глушителя Безопасность: защищает глушитель от попадания влаги. Эстетика: внешне труба выглядит более аккуратно. Защитный кожух глушителя
Система подвеса глушителя Глушитель крепится на подвесах, не нарушающих целостность крыши. Гарантирует полную герметичность и водонепроницаемость контейнера. Система подвеса глушителя
Термоизоляция выхлопных труб Термоизоляция выхлопных труб
Фиксация выхлопных труб Фиксация выхлопных труб
Проходки для выхлопных труб Встроены в крышу. Позволяют не врезать газовыхлопную систему и легко демонтировать трубы в случае ремонта. Проходки для выхлопных труб
Компенсатор теплового расширения Защищает стыки от разгерметизации, а трубы – от разрушения. Компенсатор теплового расширения
Выхлоп системы ПЖД (при наличии данной опции генератора) Выводит газы от предпускового жидкостного подогревателя за пределы контейнера. Не позволяет системе «коптить» внутренности контейнера. Выхлоп системы ПЖД (при наличии данной опции генератора)
Слив конденсата Удаляет из глушителя скопившуюся влагу. Предохраняет двигатель от гидроудара. Слив конденсата

Система освещения

	1 степень автоматизации	2 степень автоматизации
Внутреннее освещение 24В Питается от аккумуляторных батарей. Для неавтоматизированного контейнера является основным освещением, для автоматизированного - аварийным при отсутствии сети 220В. Необходимо для продолжения работы при невозможности использовать основное освещение. Освещает узлы и агрегаты установки, пульты управления, входную дверь. Обеспечивает предписанную в люксах освещённость на рабочих местах для аварийного режима. Удовлетворяет требованиям руководящих документов. Внутреннее освещение 24В
Внутреннее освещение 220В Питается от сети переменного тока 220В. Освещает узлы и агрегаты установки, пульты управления, проходы. Обеспечивает предписанную освещённость на рабочих местах для постоянного режима работы. Удовлетворяет требованиям руководящих документов. Внутреннее освещение 220В	Опция
Наружное освещение 24В Питается от аккумуляторных батарей (24В). Наружное освещение 24В

Система пожарной безопасности

	1 степень автоматизации	2 степень автоматизации
Ручные углекислотные огнетушители Ручные углекислотные огнетушители
Щит с первичными средствами пожаротушения Огнетушитель, кошма, лопата и другие инструменты (по заказу) укреплены внутри контейнера на кронштейнах. Дает легкий доступ к пожарному инвентарю в чрезвычайных ситуациях Щит с первичными средствами пожаротушения	Опция	Опция
Тепловые пожарные извещатели Обнаруживают возгорание по увеличению температуры. Постоянно измеряют температуру внутри контейнера и при достижении порогового значения передают сигнал на приемно-контрольный прибор. Тепловые пожарные извещатели
Ручной пожарный извещатель Углубленный лючок не нарушает внешние габариты. Облегчает транспортировку и размещение на местности. Препятствует несанкционированному доступу. Ручной пожарный извещатель
Звуковое оповещение Сирена информирует персонал о необходимости срочно покинуть контейнер. Звуковое оповещение
Визуальное оповещение, табличка «Выход» Визуальное оповещение, табличка «Выход»
Световое оповещение «Порошок! уходи!», «Порошок! не входи!» Информируют персонал о необходимости срочно покинуть контейнер, указывают положение эвакуационных выходов. Предупреждают о включении системы пожаротушения. Световое оповещение «Порошок! уходи!», «Порошок! не входи!»
Световой оповещатель «Автоматика отключена» Световой оповещатель «Автоматика отключена»
Модули порошкового огнетушения Приступает к тушению пожара через 60 секунд после срабатывания датчика возгорания. Интенсивно борется с возгоранием огнетушащим порошковым составом. Модули порошкового огнетушения
Ручной запуск снаружи контейнера Позволяет запускать систему автоматического пожаротушения снаружи контейнера Обеспечивает безопасный доступ оператора к охранно-пожарным системам Дает доступ к системе управления пожаротушением ограниченному кругу лиц, владеющему ключами Выдерживает время для эвакуации Ручной запуск снаружи контейнера
ЗИП системы пожаротушения Обеспечивает полное восстановление системы после срабатывания. 100% запас огнетушащего материала (газ, порошок или аэрозоль) и 10% запас пожарных извещателей. ЗИП системы пожаротушения
Аварийный останов оборудования
Прибор приёмно-контрольный Bolid или Rubezh	Опция

Система электробезопасности

	1 степень автоматизации	2 степень автоматизации
Заземление Все приборы заземлены на одну общую шину. Это обеспечивает защиту оборудования, а также защиту людей от воздействия токов, возникающих при поломках, неправильной эксплуатации техники и при разрядах молний. Точки для монтажа вертикальных заземлителей предусмотрены во всех четырех углах основания, что упрощает монтаж контура заземления. Заземление
Защитные экраны на токоведущих частях Установлены на всех элементах, находящихся под напряжением. Защищают персонал от удара током. Защитные экраны на токоведущих частях
Слаботочные внешние переключатели на 24В Защищают персонал от удара током при прикосновении к переключателям и системам, которые могут быть случайно повреждены. Работают на 24 В, а не 220 В. Слаботочные внешние переключатели на 24В
Устройство защитного отключения (УЗО) Автоматически размыкает контакты в экстренных случаях. Защищает человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока на корпус или землю. Устройство защитного отключения (УЗО)
Маркировка токоведущих частей Предупреждает о наличии оборудования и систем, находящихся под напряжением. Маркировка токоведущих частей

Охранная система

	1 степень автоматизации	2 степень автоматизации
Запорные механизмы на дверях, окнах, лючках
Магнитоконтактные датчики Геркон на дверях и лючках Контроль безопасности. Реагируют на несанкционированное вскрытие дверей. Магнитоконтактные датчики Геркон на дверях и лючках	Опция
Индивидуальные ключи Touch Memory Позволяют отслеживать, кто и когда заходил в контейнер, открывал пульты управления или лючки. Индивидуальные ключи Touch Memory	Опция
Прибор приёмно-контрольный Bolid или Rubezh Система объединена в единый комплекс с пожаротушением – таким тандемом удобно управлять. Контролирует состояние шлейфов пожарной сигнализации, датчиков ручного пуска, выходы огнетушащего вещества, исправность оборудования установки пожаротушения. При срабатывании двух пожарных извещателей: автоматически останавливает двигатель и закрывает вентиляционную систему, дает сигнал на запуск автоматической системы пожаротушения, включает звуковое и световое пожарное оповещение (сирена, световые табло). Надежен. Имеет резервное электропитание от встроенных аккумуляторных батарей. Сертифицирован на подачу сигнала средствам пожаротушения. Контролирует датчики состояния дверей, исправность шлейфов охранной сигнализации. Реагирует на взлом и блокировку дверей: включает звуковой сигнализатор. Дает возможность составить временной график доступа. Прибор приёмно-контрольный Bolid или Rubezh	Опция

Каркас

	1 степень автоматизации	2 степень автоматизации
Доводчики на дверях Соответсвуют высокому европейскому стандарту EN 1154 для эвакуационных дверей. Уменьшают износ дверных петель и другой дверной фурнитуры. Обеспечивают надёжное закрывание двери. Не дает двери распахнуться с опасно высокой скоростью при резком порыве ветра или от резких действий человека. Доводчики на дверях	Опция
Наружная и внутренняя маркировка Специальные пиктограммы указывают центр тяжести, точки погрузки, предназначение лючков, информируют о безопасности. Символьная система позволяет легко ориентироваться в рабочих системах контейнера, быстро выполнять операции перегрузки, установки. Принята всеми мировыми производителями. Наружная и внутренняя маркировка
Съемные выступающие части Глушитель и выступающие части (козырьки и т.п.) фиксируются внутри контейнера во время транспортировки Съемные выступающие части
Лючок для закачки ГСМ, снабженный быстроразъемным соединением Дает возможность дозаправки из внешнего источника вручную или с помощью топливозаправщика. Обеспечивает легкую стыковку магистрали. Лючок для закачки ГСМ, снабженный быстроразъемным соединением	Опция	Опция

Система управления

	1 степень автоматизации	2 степень автоматизации
Щит собственных нужд Необходим для управления системами контроля температуры и вентиляции контейнера Щит собственных нужд	Опция

Документация

	1 степень автоматизации	2 степень автоматизации
Руководство по эксплуатации
Рекомендации по установке на фундамент В инструкции по эксплуатации даны развернутые схемы распределения веса. Позволяют грамотно установить оборудование в контейнере на подготовленной площадке. Рекомендации по установке на фундамент
Комплект теплотехнических расчетов К контейнеру прилагаются подробные таблицы, в которых указано, сколько кВт контейнер потребляет на собственные нужды при различной температуре окружающей среды. Определяет количество коневекторов, необходимых для работы в тех или иных климатических условиях. Позволяет клиентам рассчитать энергопотребление станций. Комплект теплотехнических расчетов
Сертификаты на все комплектующие и материалы

Модельный ряд

Цельнометаллические контейнеры длиной до 8 метров (КСПМ)
Цельнометаллические контейнеры длиной до 12 метров (ККС)
Цельнометаллический контейнер на базе морского контейнера (КУМ)

Цельнометаллические контейнеры длиной до 8 метров (КСПМ)

Особенности:

Подходит для электростанций мощностью до 1000 кВт
Базово утепление стен - до 50 мм, опционально - до 100 мм
Базовая система пожаротушения - порошковая

	Габариты внутренние, Д×Ш×В, мм	Габариты транспортные, Д×Ш×В, мм	Вес, кг	Внутренняя площадь, м²
КСПМ-3	3000×2200×2228	3260×2410×2555	1580	6,6
КСПМ-4	4000×2200×2228	4250×2410×2555	1920	8,8
КСПМ-5	5000×2200×2446	5250×2410×2780	2520	11
КСПМ-6	6000×2200×2446	6250×2410×2780	2950	13,2
КСПМ-7	7000×2230×2520	7250×2440×2780	4240	15,6
КСПМ-8	8000×2230×2520	8250×2440×2780	4750	17,8

Цельнометаллические контейнеры длиной до 12 метров (ККС)

Контейнер ККС разработан для станций и энергокомплексов большой мощности и спецпроектов. Внутри можно спланировать любое количество отсеков, соблюсти требуемые пожарные нормы по ширине проходов, поставить дополнительное оборудование: градирни, модули утилизации тепла, объемные радиаторы.

Особенности:

Подходит для электростанций мощностью свыше 1000 кВт
Высота контейнера варьируется до 3300 мм, ширина - до 3200 мм.
Линейка контейнеров длиной до 12 метров, в разработке - 15-метровый контейнер
В базовой комплектации ККС толщина утепления из сэндвич-панелей и минерального утеплителя - 100 мм.
Все маркизы - складные, во время доставки выполняют роль транспортировочной крышки, на месте не требуют монтажа
В базовую комплектацию контейнера ККС входит аэрозольная система пожаротушения

Цельнометаллический контейнер на базе морского контейнера (КУМ)

Особенности:

Подходят для электростанций свыше 1000 кВт
Стандартные размеры, возможность перевозки ж/д и автомобильным транспортом
В базовой комплектации КУМ включена порошковая система пожаротушения
Подробнее о контейнерах типа Север-М

Модельный ряд

Модель	Габариты транспортные, Д×Ш×В, мм	Габариты внутренние при стандартном утеплении, Д×Ш×В, мм	Вес, кг
20-футовый, типоразмер 1СС	6058×2438×2591	5762×2208×2345	4270
20-футовый, типоразмер 1ССС	6058×2438×2895	5762×2208×2636	4370
40-футовый, типоразмер 1АА	12192×2438×2591	12029×2208×2345	6750
40-футовый, типоразмер 1ААА	12192×2438×2895	12029×2208×2636	7000

Опции

Передвижное исполнение

Полозья и сани

Для перемещения волоком по пересеченной местности

Автомобильные и тракторные прицепы

Для перемещения за автомобилем или трактором по дорогам общего пользования

Самоходное автомобильное шасси

Для перемещения своим ходом по дорогам общего пользования

Каркас

Дополнительные проемы (двери, окна, вентиляционные отверстия, лючки и др.) Фото
Перегородки для разделения контейнера на несколько отсеков Фото
Сетки от насекомых и грызунов
Маркизы от обильных осадков Фото
Герметичный кабельный ввод Roxtec Фото
Специальная окраска и размещение логотипа заказчика Фото
Обшивка оцинкованным перфорированным профлистом Rv 5-8 для снижения уровня шума

Топливная система

Дополнительный топливный бак объемом 800-3000 л внутри контейнера Фото
Внешний резервуар для топлива Фото
Лоток для слива топлива
Герметичный дыхательный клапан с огнепреградителем для защиты топливного бака и вывода паров из бака за пределы контейнера
Система дозаправки масла
Система заправки топлива в автоматическом режиме

Система пожарной безопасности

Газовая система пожаротушения Фото
Аэрозольная система пожаротушения Фото
2-я степень огнестойкости: выдерживают 90 минут горения
Извещатели пламени
Дымовые извещатели
Дистанционный ручной запуск с диспетчерского пункта
Программное обеспечение С2000-М для диспетчера

Климат-контроль

Теплый пол Фото
Дизельная печь
Отопительно-вентиляционная установка типа ОВ Фото
Система кондиционирования Фото
Адаптация к работе при температуре до -60°C

Система вентиляции

Канальный вентилятор для очистки воздуха от токсичных продуктов сгорания Фото
Вытяжной зонт над двигателем
Запуск системы вентиляции снаружи контейнера для очистки воздуха перед входом
Датчики загазованности Фото
Датчики паров дизельного топлива
Комплект шумоподавляющих решеток и коробов лабиринтного исполнения

Охранная система

Радиоволновые датчики движения
Инфракрасные датчики движения
Оборудование для передачи информации по беспроводному каналу (радио или GSM).

Система газовыхлопа

Установка глушителя внутри контейнера для дополнительной шумоизоляции Фото

Система освещения

Энергосберегающие лампы: светодиодные, люминисцентные или LED Фото
Внешний прожектор
Дополнительное освещение шкафа управления
Датчик освещенности: фото-реле

Система управления контейнера

Дистанционный контроль с удаленного диспетчерского пункта

Файлы

Сертификат соответствия Блок-контейнеров Север-М II степени огнестойкости (вторая степень огнестойкости здания)

1 Мб

pdf

ПСМ оставляет за собой право изменять технические характеристики моделей без предварительного уведомления, оборудование на фото может отличаться.
