Кавитация в насосных установках: методы расчёта и предотвращения на этапе проектирования

Выход из строя промышленного насосного оборудования редко обусловлен естественным износом. В большинстве случаев причиной аварий становятся критические ошибки, допущенные на этапе проектирования.

Неверный расчёт высоты инсталляции, некорректный выбор диаметра трубопровода или игнорирование температурных поправок приводят к кавитационной эрозии рабочего колеса, повышенной вибрации и нестабильности подачи. Следствием таких просчетов становятся преждевременный выход агрегата из строя, дорогостоящий ремонт и вынужденные простои производства.

Разберём, как этого избежать ещё на этапе расчёта.

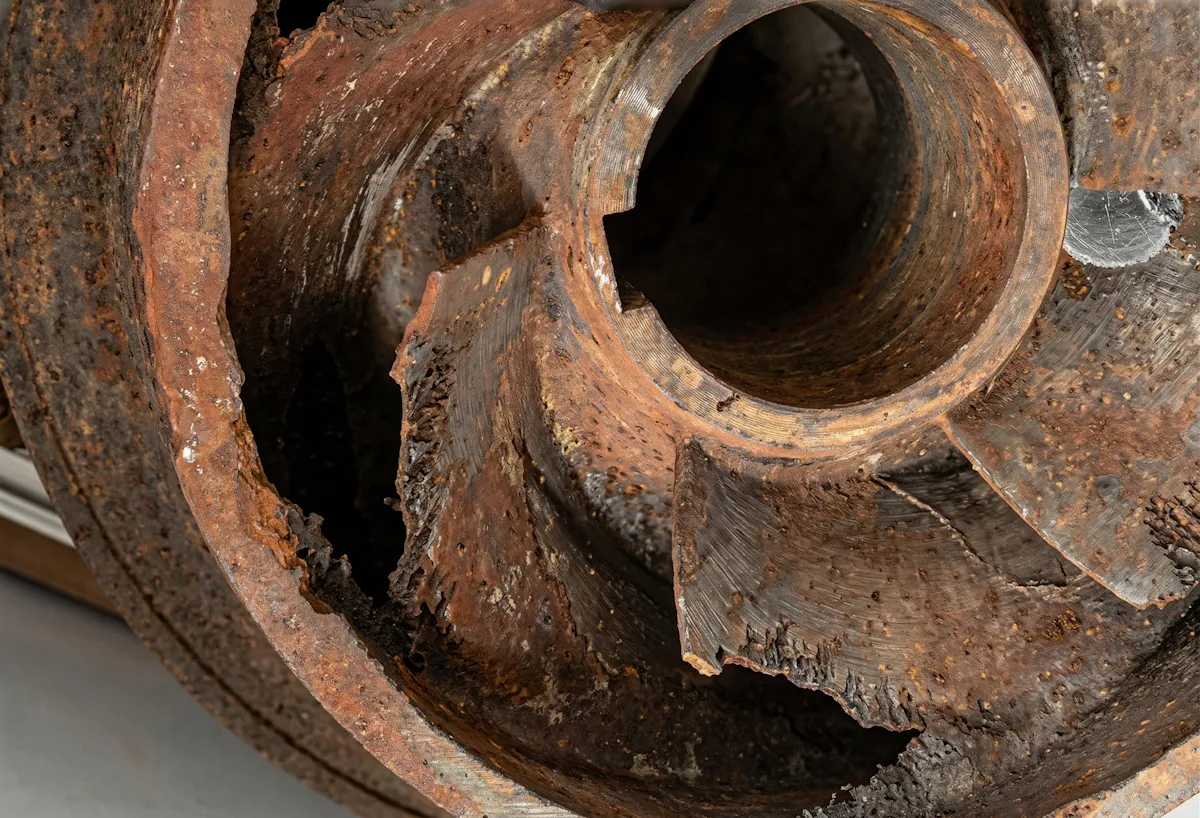

Рабочее колесо насоса: последствия кавитации

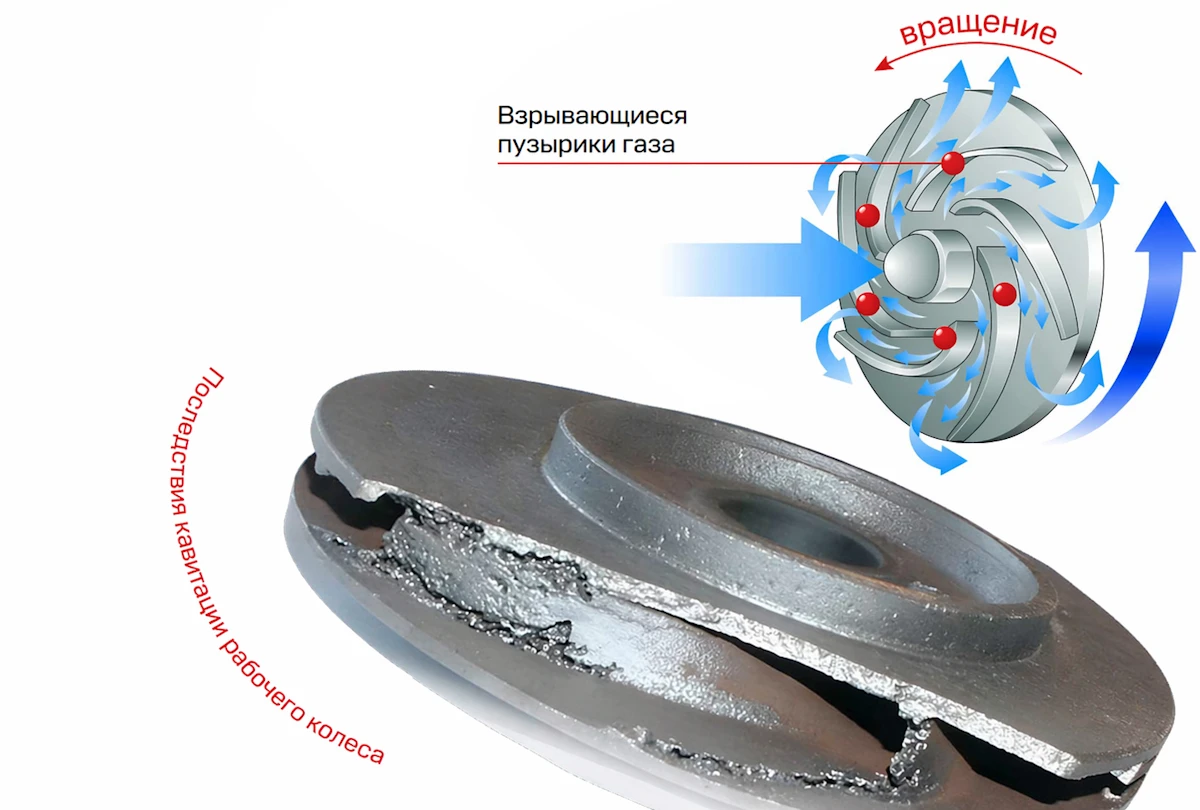

Физика кавитации: условие возникновения

Кавитация в насосных установках возникает, когда локальное статическое давление на входе в рабочее колесо падает ниже давления насыщенных паров жидкости при рабочей температуре. В зоне пониженного давления жидкость вскипает — образуются паровые пузырьки. Поток переносит их в область высокого давления, где они схлопываются.

Здесь начинается разрушение. Гидроудар от схлопывания создаёт микроструи с пиковым давлением в несколько сотен МПа. Этого хватает, чтобы выбивать металл из поверхности по частицам — буквально выгрызать каверны в рабочем колесе. Характерные признаки кавитации — треск, падении напора, вибрации. Подробнее об этом можно прочитать в статье «Почему насос не качает воду».

Условие бескавитационной работы:

P_вх > P_нас(T) + запас., где

P_вх — Давление на входе в насос (абсолютное). Складывается из атмосферного давления, гидростатического давления столба жидкости (подпора) и за вычетом потерь на трение во всасывающем трубопроводе.

P_нас(T) — Давление насыщенных паров перекачиваемой среды при данной рабочей температуре (T). Это давление, при котором жидкость начинает закипать. Чем выше температура, тем выше это значение и тем больше риск кавитации.

Запас — Рекомендуемый кавитационный запас* (обычно обозначается как NPSHr — Net Positive Suction Head required). Это величина, определяемая конструкцией насоса (указывается производителем), которая необходима для компенсации внутренних потерь давления при входе жидкости на лопатки рабочего колеса. Обычно к паспортному значению добавляют страховой коэффициент 0,5–1,0 м.Разберём, как обеспечить это условие в реальной системе.

Типы кавитации в промышленных системах

Существует несколько типов кавитации. Понимание типа определяет, где искать причину и что менять — обвязку, режим работы или качество монтажа.

Кавитация всасывания — самый частый сценарий. Недостаточный подпор, длинные линии и работа с горячими/летучими средами — это классические факторы риска кавитации всасывания. Кавитация всасывания также возникает при работе правее рабочей точки — в зоне расходов выше расчётных, поскольку повышенный расход увеличивает скорость потока на входе в рабочее колесо и снижает кавитационный запас.

Механизм возникновения кавитации всасывания: давление проседает ниже P_{нас} (давления насыщенных паров), что вызывает парообразование.Точка возникновения — входная кромка лопаток, где из-за высокой локальной скорости обтекания давление падает до критического минимума. Пузырьки пара, образующиеся в этой зоне, перемещаются в область более высокого давления и схлопываются, вызывая микроудары и разрушение металл.

Кавитация нагнетания - это специфический вид кавитации, который возникает из-за работы насоса в нештатном режиме, чаще всего —на малых расходах (левее рабочей точки). Причины возникновения - работа на закрытую задвижку (насос включен, но выход перекрыт), избыточный напор (насос подобран слишком мощным для данной системы, и его постоянно «душат» задвижкой, чтобы снизить расход), неправильный зазор (ошибка сборки или износ, из-за которого зазор между колесом и отсекателем увеличился).

Механизм возникновения: когда расход близок к нулю, жидкость внутри корпуса не уходит в напорную линию, а начинает вращаться вместе с рабочим колесом. Место возникновения - задняя кромка лопаток, уплотнения, зазоры между внешним краем рабочего колеса и отсекателем улитки насоса.

При низком расходе возникает мощная рециркуляция. Жидкость с огромной скоростью пытается «протиснуться» в узкий зазор между внешним краем рабочего колеса и «языком» (отсекателем) улитки насоса. Скорость потока в этом месте становится экстремально высокой, что приводит к мгновенному падению давления ниже точки кипения и образованию пузырьков пара на периферии рабочего колеса и языке улитки.

Аспирационная (подсос воздуха) и турбулентная (срыв на резких отводах) формы — это монтажные дефекты. Они исключаются качеством сборки, а не расчётом, поэтому подробно на них останавливаться не будем.

Расчёт кавитационного запаса NPSH

Расчёт NPSH — ключевой этап проектирования всасывающей линии. Ошибка здесь не прощается: насос либо работает без кавитации, либо нет.

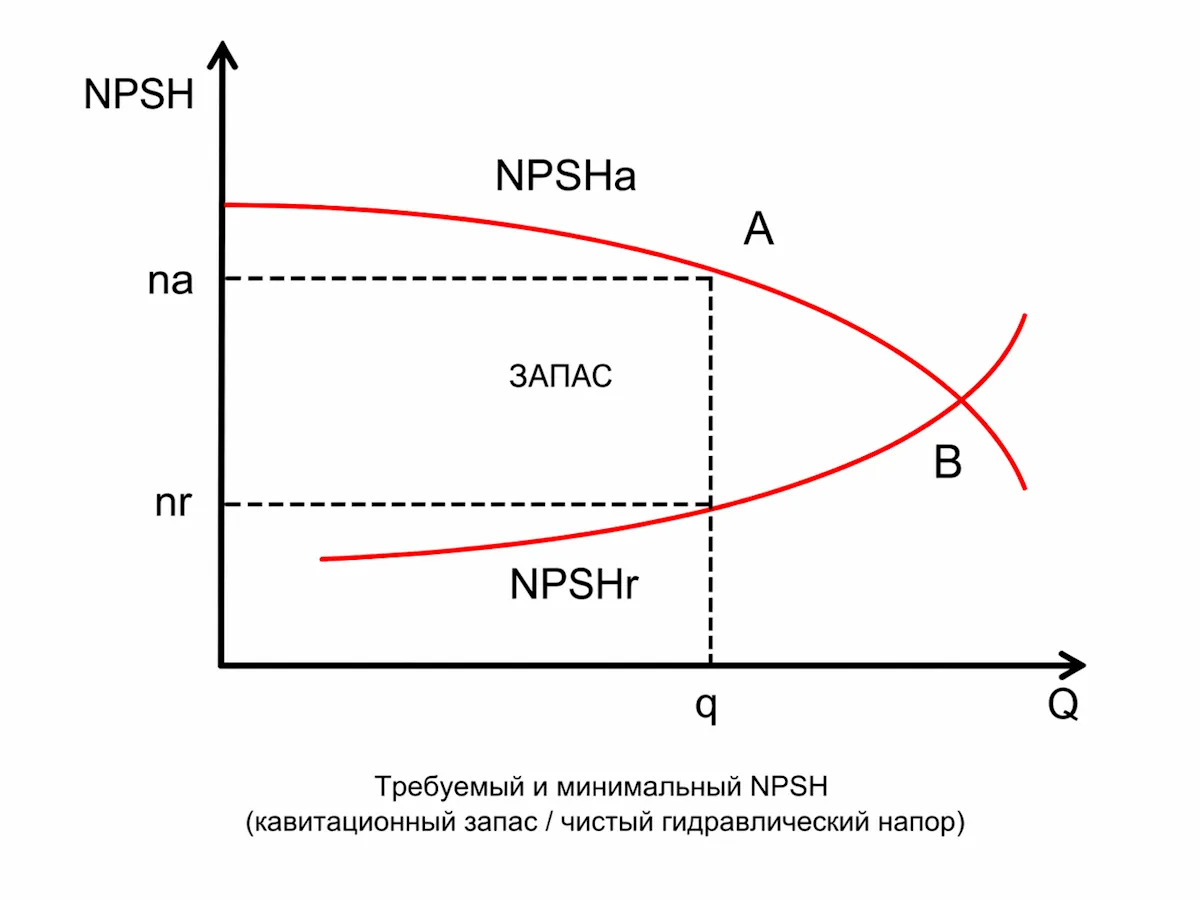

NPSHa, NPSHr и формула расчёта

NPSHr — требуемый кавитационный запас насоса, указывается в паспорте производителя насоса. В каталогах его обычно указывают как NPSH3: это минимальный избыток давления над P_нас на входе в колесо, при котором напор насоса уже падает на 3%.

NPSHa — располагаемый кавитационный запас системы. Это то, что обеспечивает всасывающая обвязка:

NPSHa = (P_атм − P_нас) / ρg ± H_геод − h_тр,

где P_атм — атмосферное давление, Па; P_нас — давление насыщенных паров при рабочей T, Па; ρg — удельный вес, Н/м³; H_геод — геодезическая высота («+» при подпоре, «−» при высоте всасывания), м; h_тр — потери во всасывающем трубопроводе, м.

Коэффициент запаса Кд = 1,1–1,5 по инженерным рекомендациям

Почему нельзя просто сравнить NPSHa и NPSHr? Потому что паспортный NPSHr замеряется на стенде с идеальной обвязкой, а NPSHa на реальном объекте зависит от переменного уровня в источнике, температуры, загрязнения фильтра и ещё десятка факторов, которые на стенде отсутствуют.

На практике бескавитационную работу проверяют по условию NPSHa ≥ Кд × NPSHr, где Кд — коэффициент запаса.

Выбор Кд зависит от жёсткости условий:

• 1,1–1,2 — холодная чистая вода, стабильный уровень, короткий всас. Идеальные условия — минимальный запас.
• 1,2–1,3 — нефтепродукты, переменный уровень, длинный трубопровод. Появляются переменные, которые сложно зафиксировать на этапе проекта.
• 1,3–1,5 — горячие жидкости, сжиженные газы, ответственные контуры без резервирования. Много ограничивающих факторов, и запас должен это отражать.

Пример расчёта: вода и дизельное топливо

Рассмотрим конкретный пример, который показывает, как одна и та же геометрия ведёт себя с разными жидкостями.

Условия: насос установлен на 3 м выше уровня в ёмкости, длина всасывающей линии 25 м, потери 1,1 м, высота над уровнем моря 0 м, паспортный NPSHr = 3,5 м.

Обратите внимание на парадокс: дизтопливо при той же геометрии даёт больший NPSHa за счёт значительно меньшего давления насыщенных паров. Казалось бы, с топливом проще. Но проблема появляется при нагреве — мы дополнительно рассмотрим этот вопрос в разделе Свойства жидкости.

Порядок расчёта для любой задачи:

Шаг 1 — определить NPSHa для минимального уровня в источнике и максимальной рабочей температуры. Берите худший сценарий, а не средний.

Шаг 2 — найти NPSHr в паспорте насоса для требуемой рабочей точки (не для номинала — это распространённая ошибка).

Шаг 3 — проверить условие NPSHa ≥ Кд × NPSHr.

В случае, если условие не выполняется, можно либо : менять геометрию всаса, либо ставить бустерный насос, либо подбирать модель с меньшим NPSHr.

Свойства жидкости и поправки на условия

Формула NPSH постоянная, но входные данные — нет. Температура и высота площадки способны сдвинуть расчёт настолько, что работающая на бумаге система откажет на объекте.

Давление насыщенных паров — главный параметр, смещающий расчёт. И вот что критично: температура повышает его экспоненциально. Вода при 60 °C имеет P_нас в восемь раз выше, чем при 20 °C.

Поправка на высоту над уровнем моря — −1,2 кПа на каждые 100 м. Для площадки в Кызыле (850 м) это минус 10 кПа от расчётного NPSHa.

Пример 1: для воды при 80 °C давление насыщенных паров равно 4,83 м. Если подставить эти данные в расчет выше, NPSHa резко падает и становится недостаточным для работы с нормативным запасом. Для таких случаев в проект закладывается бустер.

Пример 2: бензин АИ-92: при 20 °C его P_нас уже 7,3–9,3 м. Это значит, что даже при нулевой высоте всасывания и коротком трубопроводе запас NPSH минимален. При проектировании систем перекачки бензина практически всегда реализуется схема с положительным подпором на входе.

Проектные методы предотвращения кавитации

Предотвратить кавитацию можно с помощью правильного подбора насоса, правильной геометрии всаса и правильных материалов. Рассмотрим каждый элемент.

Выбор насоса с низким NPSHr

Прежде чем менять конфигурацию обвязки, стоит проверить, нельзя ли решить задачу подбором оборудования.

Модели с модифицированной формой лопаток и предвключённым шнековым колесом имеют NPSHr на 30–50% ниже классических центробежных. При этом их цена выше на 10–15%. Но ресурс системы — кратно больше. При ограниченном NPSHa это часто единственный способ уложиться в расчёт без переделки обвязки.

Диаметр всасывающего трубопровода: скорость ≤ 1,5 м/с

Одна из самых частых ошибок в проектах — экономия на диаметре всасывающей трубы.

Скорость потока во всасывающей линии должна быть 1,0–1,5 м/с, не выше. Превышение 1,5 м/с резко увеличивает риск кавитации из-за падения статического давления. Для вязких сред (мазут, масло) скорость рекомендуют держать еще ниже — до 0,8–1,0 м/с. Важно помнить, что потери напора прямо пропорциональны квадрату скорости (согласно формуле Дарси-Вейсбаха): увеличение скорости в 2 раза увеличивает гидравлическое сопротивление в 4 раза.

На нагнетании (напорная линия) допустимы скорости 2,0–3,0 м/с, поэтому труба там всегда уже. Поэтому всасывающая труба должна быть на 1–2 типоразмера больше напорной, это позволяет без сложных расчетов выйти на нужные скорости. Например, если нагнетание DN 100, то всас должен быть DN 125 или DN 150.

Заглубление насоса и высотная отметка

Здесь проектировщики чаще всего попадают в ловушку «среднего значения». Высотная отметка считается не для среднего, а для минимального уровня в источнике — паводок, сезонный спад, технологический слив.

Для воды 20 °C на практике часто ориентируются примерно на 7 м, для 60 °C — на 4 м, а для 80 °C насос обычно ставят под залив: точное значение зависит от потерь, высоты площадки и требуемого запаса NPSH.

Каждый градус температуры и каждый метр высоты площадки сдвигают этот предел вниз. Поэтому всегда рассчитывайте для конкретных условий, а не по «типовым» значениям из справочников.

Прямые участки ≥ 5DN до входа

Этот пункт часто игнорируют, потому что формально NPSHa он не меняет. Но на практике всё иначе.

Любое искажение геометрии потока перед насосом — отвод, тройник, задвижка, сужение — создаёт локальные зоны пониженного давления и провоцирует срывную кавитацию насоса даже при формально достаточном NPSHa. Расчёт говорит «запас есть», а насос кавитирует. Причина — неравномерность потока, которую формула NPSHa не учитывает.

Практическая рекомендация: прямой участок трубопровода не менее пяти диаметров (5DN) до фланца всасывающего патрубка. Для обвязки с двумя изгибами в разных плоскостях часто ориентируются на 10DN. Это пространство, которое нужно заложить в компоновку на самой ранней стадии — потом вписать его будет значительно сложнее.

Подпорный (бустерный) насос

Когда геометрия исчерпана, а NPSHa всё равно не хватает, применяется бустер.

Бустерный насос — низконапорный центробежный агрегат, который ставится последовательно перед основным для подъёма давления на входе. Применяется, когда:

• NPSHa меньше Кд × NPSHr основного насоса и геометрию не изменить
• Перекачиваются горячие среды (вода выше 70 °C, мазут, нефть с газом)
• Источник ниже машзала на 5+ метров, перенос невозможен

Напор бустера компенсирует дефицит NPSHa с запасом 30–50%, его собственный NPSHr укладывается в исходный располагаемый запас.

Важный нюанс: слишком мощный бустер — это тоже проблема. Избыточный подпор смещает рабочую точку основного насоса вправо по кривой и даёт кавитацию нагнетания. Поэтому напор бустера подбирается точно под дефицит, а не «с большим запасом на всякий случай».

Материалы рабочего колеса при кавитационном риске

Если расчётный NPSHa балансирует на границе с Кд × NPSHr, снизить ущерб от кавитации может выбор материала рабочего колеса. Разница в стойкости к кавитационному разрушению между материалами значительная:

Чугунное колесо при пограничном NPSHa — это расходный материал, который придётся менять каждые несколько сотен часов. Дуплексная сталь выдержит в 10–15 раз дольше.

Для переменного расхода в проект закладывается частотно-регулируемый привод: он удерживает насос в зоне паспортного NPSHr при любом текущем расходе.

Чаще всего кавитация — это не случайность, а прямое следствие ошибок в гидравлическом расчете. Как показывает практика, попытка сэкономить на диаметре всасывающей трубы или игнорирование температурных поправок обходится в десятки раз дороже подготовки проекта и стоимости арматуры.

Чтобы обеспечить паспортный ресурс насосной установки, соблюдайте три правила:

1. Всегда рассчитывайте NPSHa для худшего сценария (минимальный уровень, максимальная температура).
2. Соблюдайте геометрию всаса: скорость потока до 1,5 м/с и прямой участок не менее 5DN перед входом.
3. Закладывайте инженерный коэффициент запаса (Кд) не менее 1,1–1,5 в зависимости от сложности среды.

В компании ПСМ мы берем эти расчеты на себя. При проектировании насосных станций наши инженеры проверяют каждый параметр обвязки, чтобы исключить риски кавитации еще на этапе чертежа. Это гарантирует, что оборудование выйдет на проектную мощность и отработает заложенный ресурс без аварийных остановок.
