Трубопроводная арматура для промышленных насосов: виды и нюансы проектирования

Промышленный насос стоимостью в несколько миллионов рублей может сломаться уже через полгода — и не из-за заводского брака. Причиной нередко становится, например, задвижка меньшего типоразмера, чем требуется.

При изготовлении насосных станций компания ПСМ учитывает все подобные нюансы. Мы проектируем обвязку в соответствии с ГОСТ 24856-2014 и требованиями производителей насосного оборудования для объектов нефтегазовой отрасли, горно‑обогатительных комбинатов, агропромышленного комплекса и ЖКХ.

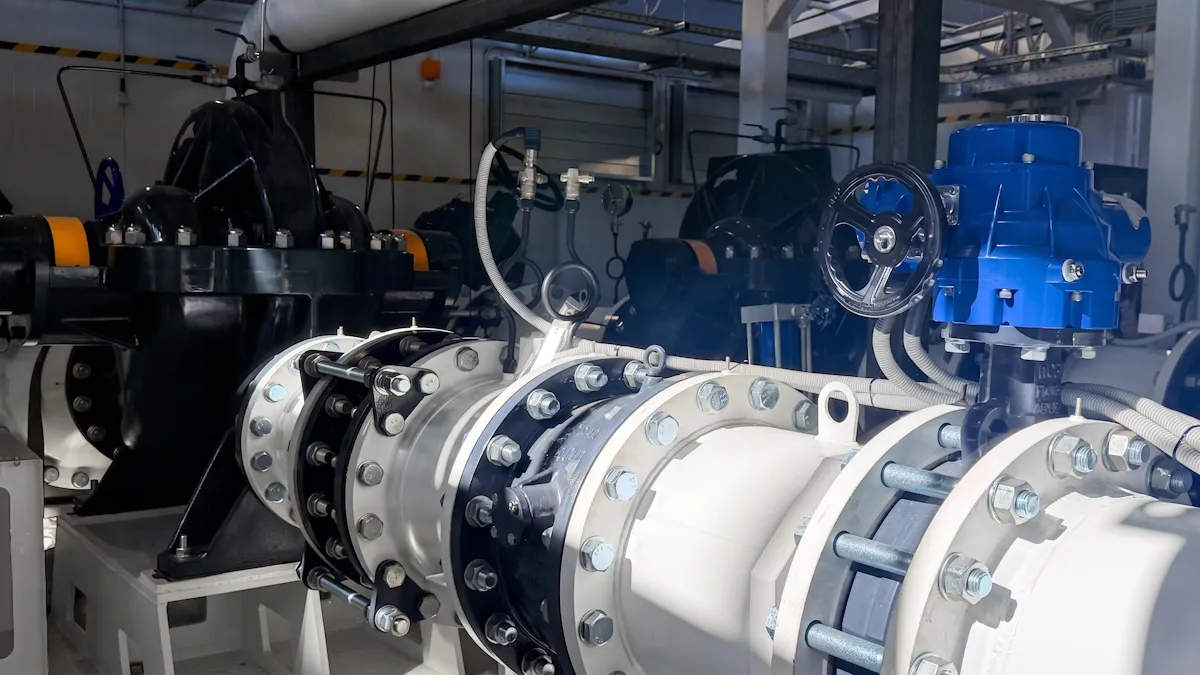

Роль трубопроводной арматуры в насосном узле и на насосной станции

Обвязка — это не просто «трубы плюс вентили», а целая инженерная система. Она выполняет три задачи: управляемость (пуск, остановка, регулирование расхода), защита насоса (от обратного тока, гидроудара, загрязнений, вибрации) и ремонтопригодность (возможность отсечь один агрегат без остановки соседнего). Запорная арматура насосной станции закрывает первую и третью задачи, обратная и предохранительная — вторую.

Виды арматуры по функции: какие устройства за что отвечают

Запорная

Задача запорной трубопроводной арматуры для насосов полностью открыть или полностью закрыть поток. Промежуточные положения для регулирования не используются. Типы запорной арматуры:

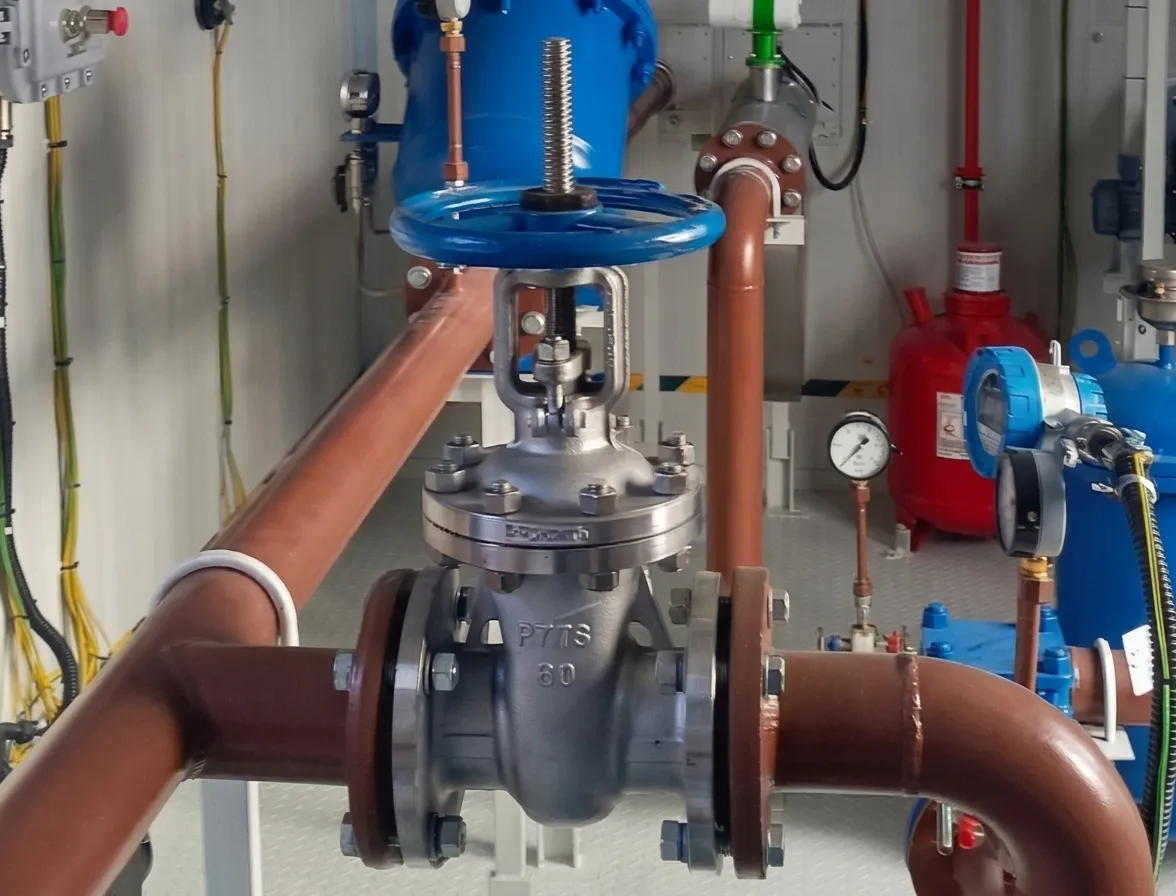

• Задвижка. Может быть клиновая или параллельная, с выдвижным или невыдвижным шпинделем. Полнопроходная, номинальный диаметр DN 50–1200 мм. Связка «задвижка + насос» — общепринятый стандарт на нагнетательной линии.

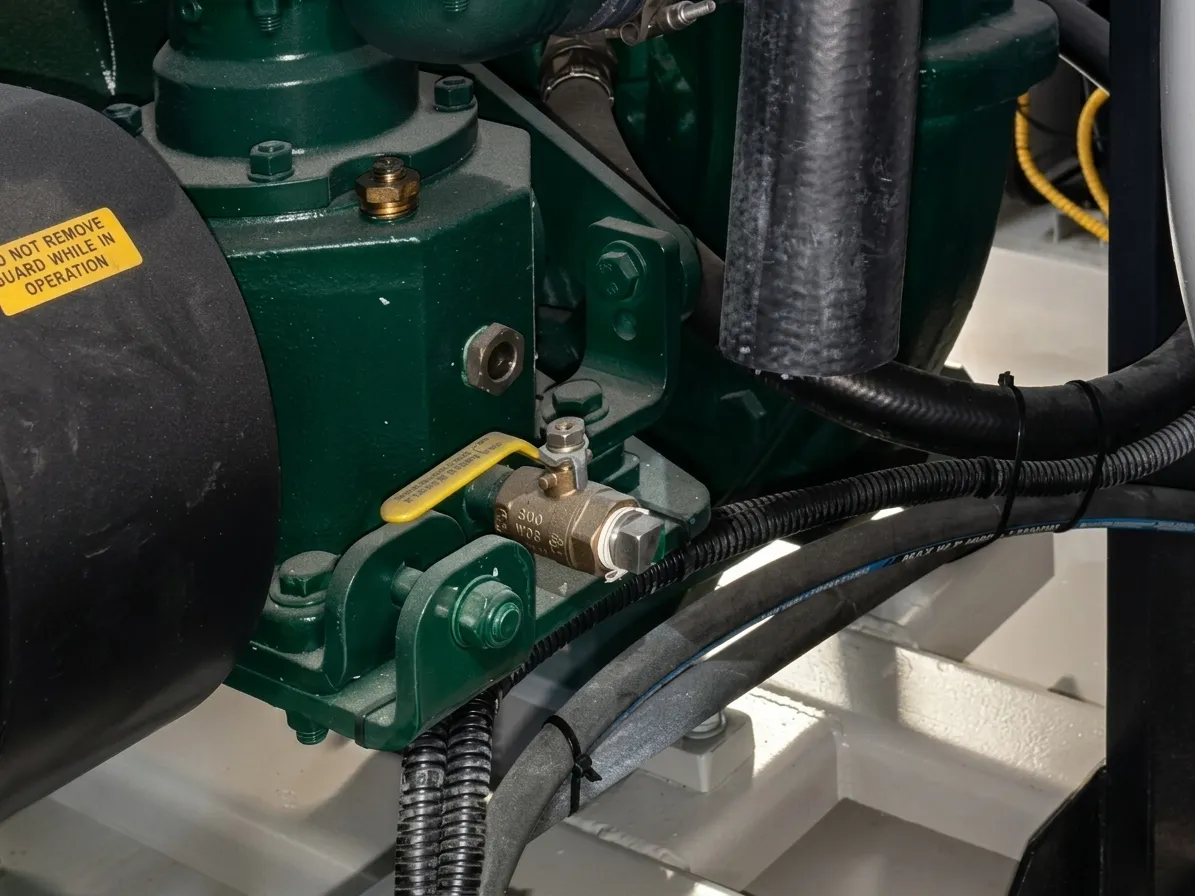

• Шаровой кран. Запирающий элемент имеет форму сферы. Быстро срабатывает, перекрывает поток за счет поворота на 90°. Диаметр до DN 300 мм на чистых средах.

Обратная

Исключает обратный ток жидкости при выключении агрегата или одновременной работе нескольких насосов в единую сеть.

Без обратного клапана остановленный агрегат раскручивается в обратную сторону — торцевое уплотнение и подшипники разрушаются за считанные циклы.

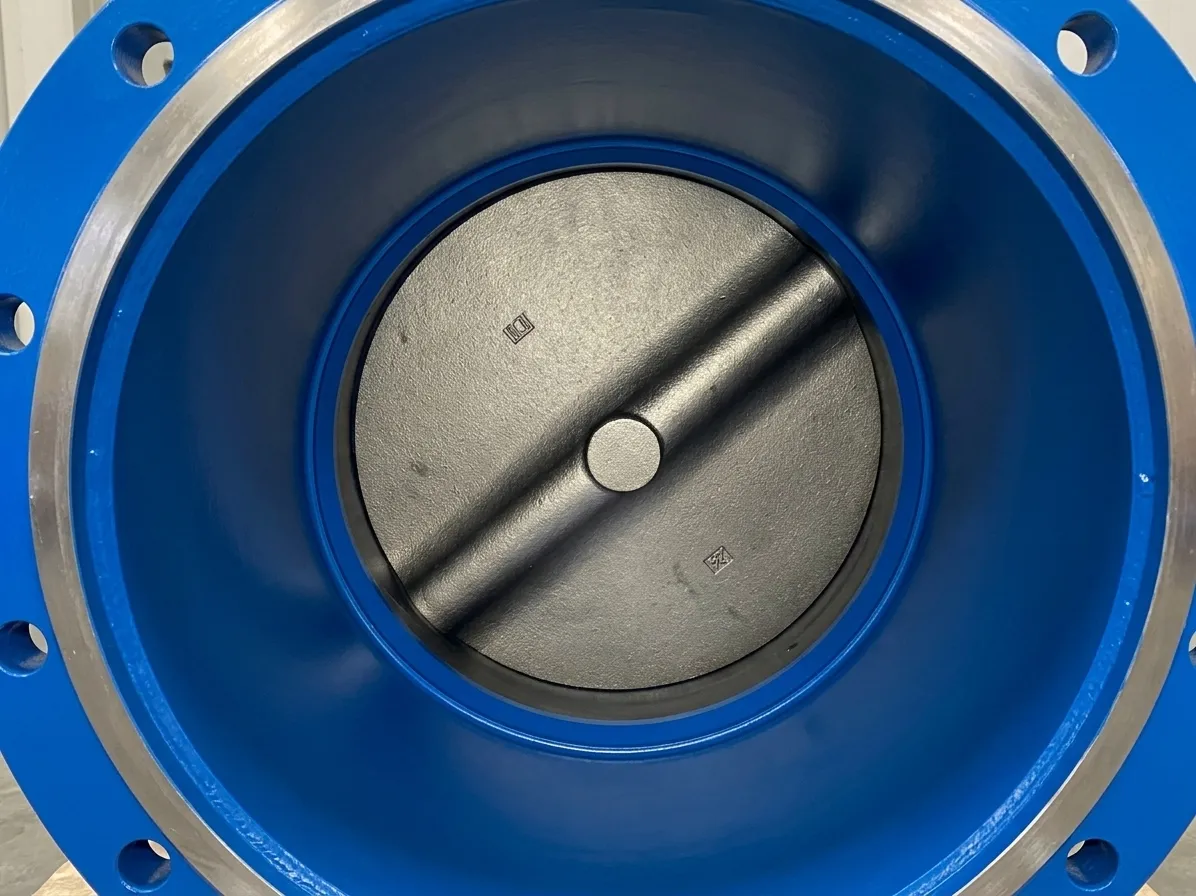

Типы: поворотный (захлопка), подпружиненный дисковый, шаровой, осевой. На магистралях с высокими скоростями потока ставят осевой обратный клапан насоса — он минимизирует захлоп и гидроудар.

Регулирующая

Это «умная» часть трубопровода. В отличие от запорной (которая работает только в режимах «открыто/закрыто»), регулирующая арматура может фиксироваться в любом промежуточном положении, чтобы точно дозировать поток.

Основные типы:

• Регулирующий клапан с электро- или пневмоприводом: получает сигнал от датчика давления или расхода и автоматически подстраивается, чтобы поддерживать заданные параметры.

• Регуляторы прямого действия. Работают без электричества. Используют энергию самой среды (через мембрану и пружину), чтобы поддерживать стабильное давление в трубе после клапана.
• Перепускные клапаны (байпасные). При превышении давления в системе открываются и сбрасывают лишнюю жидкость обратно в резервуар или на вход насоса.

Когда нужно держать постоянный расход или давление при переменной нагрузке, ставят регулирующий клапан с позиционером. Альтернатива — частотное регулирование насоса, но для агрегатов от 160 кВт дроссельное регулирование на байпасе часто дешевле по CAPEX.

Предохранительная

Предохранительный клапан сбрасывает давление при превышении уставки. На нагнетательной линии центробежного насоса он защищает не сам насос, а трубопровод и потребителей, например, при случайном закрытии задвижки на нагнетании. Для объёмных (поршневых, винтовых) насосов клапан обязателен по правилам безопасности.

Вспомогательная

• Грязевой фильтр на всасывании — исключает попадание твердых частиц, тины, водорослей, рыбы в насос. Стандартная рекомендация производителей — фильтр-сетка на водозаборном устройстве; размер ячейки 1–3 мм.
• Воздухоотводчик в верхних точках — убирает «воздушные мешки», иначе насос кавитирует.

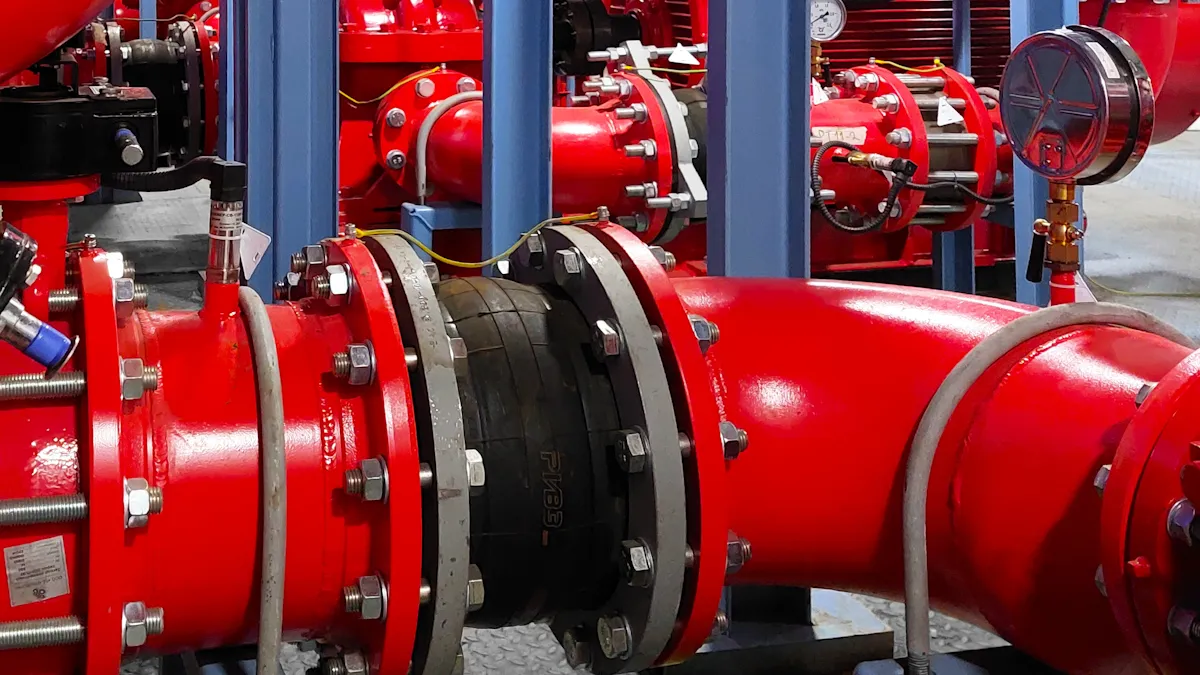

• Компенсатор вибрации — эластичный элемент трубопровода, который устанавливается вплотную к насосу и «развязывает» насос и трубопровод, не дает вибрации от двигателя передаваться на трубы. Монтаж вплотную к фланцу требует жёстких анкерных опор и расчёта нагрузок: ряд производителей запрещает установку гибких вставок непосредственно у насоса без дополнительного крепления.

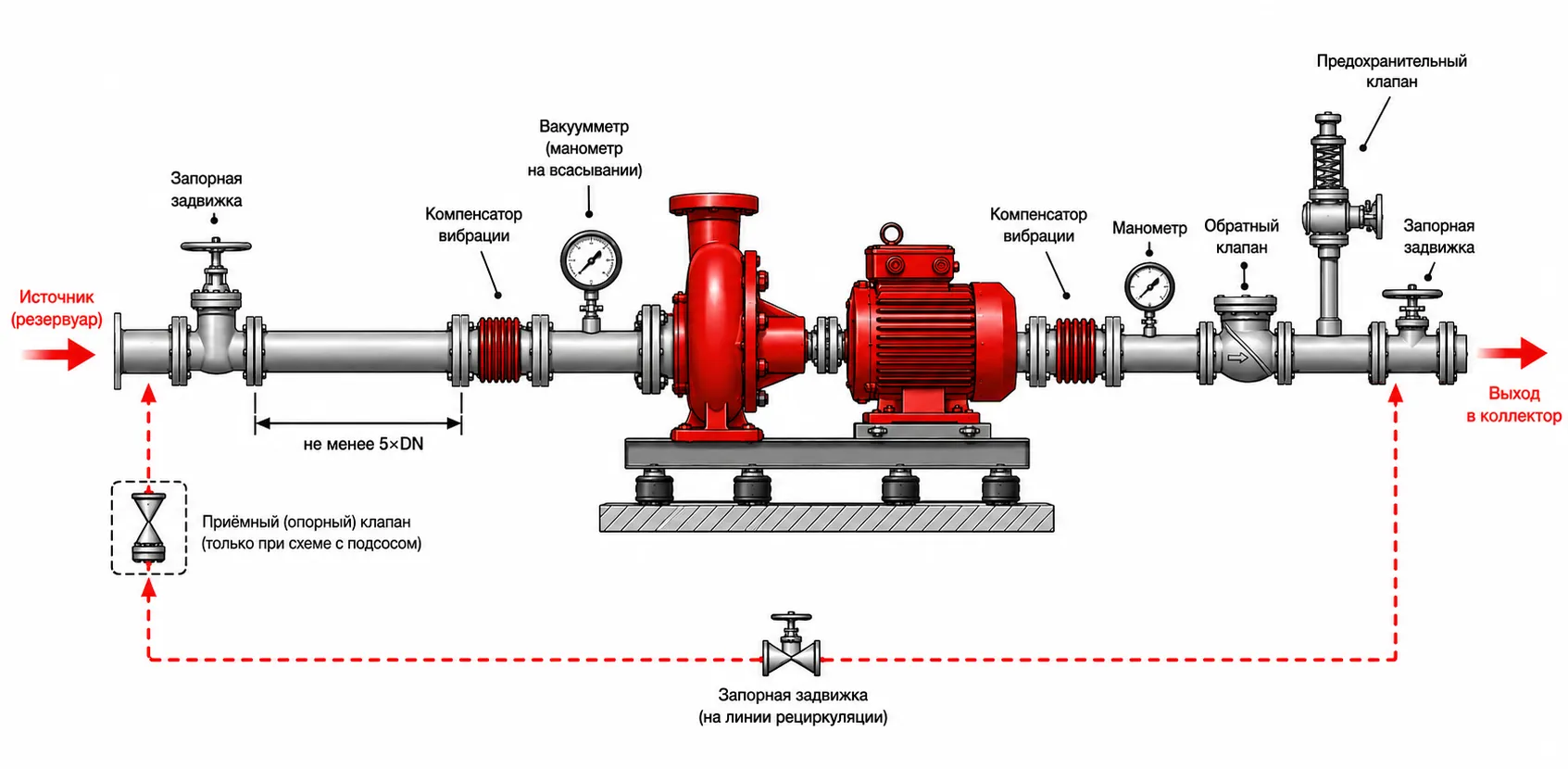

Типовая схема обвязки насосного узла

Шаг 1. Всасывающая линия

Запорная задвижка → прямой участок не менее 5×DN → компенсатор вибрации → фланец насоса. Приёмный (опорный) клапан добавляется только при схеме с подсосом — для удержания залива при остановке; при залитом всасывании он не нужен. Диаметр всасывающей линии на типоразмер больше, чем у фланца насоса — это снижает сопротивление и риск кавитации.

Шаг 2. Насос и виброразвязка

Агрегат на виброопорах или фундаменте с виброизоляцией. Компенсаторы с обеих сторон. Манометр на всасывании — вакуумметрический.

Шаг 3. Нагнетательная линия

Компенсатор → манометр → обратный клапан насоса → запорная задвижка → выход в коллектор. Параллельно — линия минимального расхода (рециркуляция): отбор с нагнетания до запорной задвижки, возврат к источнику всасывания. Защищает насос при работе на малом расходе. Предохранительный клапан — защита от превышения давления, не регулятор расхода. Обратный клапан ставится строго до задвижки: это позволяет снять его на ревизию, не сливая коллектор.

Как выбрать диаметр арматуры: DN, PN и скорость потока

Условный проход DN арматуры должен совпадать с DN трубопровода. Распространённая ошибка проектирования — поставить задвижку на типоразмер меньше «для экономии». Потери на местном сопротивлении растут пропорционально квадрату скорости, а скорость в суженном сечении — пропорционально (D₁/D₂)2. Итоговый рост потерь ≈ (D₁/D₂)4: занижение DN 200 → DN 150 даёт рост сопротивления примерно в 3,2 раза. На длинной магистрали это означает двигатель на один-два типоразмера больше — и навсегда.

Номинальное давление PN выбирают по допустимым характеристикам давление–температура для материала корпуса и класса арматуры. Фланцевое соединение — стандарт для промышленной арматуры от DN 50; резьбовое — только для мелкой вспомогательной обвязки. Полный проход обязателен там, где через арматуру идёт скребок, поршень-разделитель или очистное устройство (магистральные нефтепроводы, системы CIP в АПК). В остальных случаях редуцированный шаровой кран допустим.

Допустимые скорости потока в насосном узле

Материал корпуса и уплотнений: выбор по перекачиваемой среде

Материал корпуса арматуры — компромисс между стойкостью к среде, давлением, температурой и бюджетом. Общее правило: корпус арматуры не может быть «слабее» трубопровода.

На хвостах и сгущённых продуктах ГОКов обычная клиновая задвижка не живёт дольше 3–6 месяцев — клин истирается в пазе. Здесь ставят шиберную задвижку с футерованным корпусом и сменными вставками.

Варианты управления арматурой

Ручное управление (маховик, редуктор) — для арматуры, которую перекрывают редко: ревизионная, аварийная, сезонная. Предел применимости — примерно DN 300, выше нужен привод.

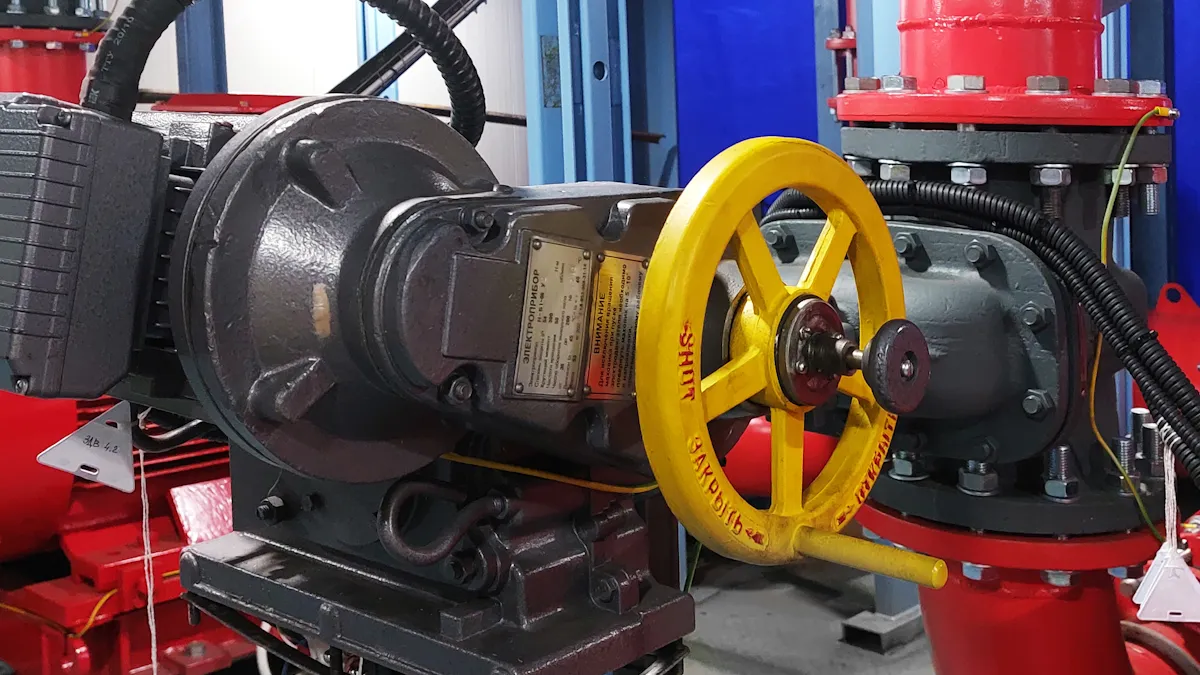

Электропривод задвижки — основной вариант для автоматических насосных станций. Алгоритм пуска в ШУ жёстко увязан с положением арматуры: сначала открывается задвижка на всасывании, затем стартует насос, затем плавно открывается задвижка на нагнетании. На останове — обратный порядок.

Пневмопривод ставят там, где нужна скорость срабатывания и есть заводская сеть сжатого воздуха — нефтехимия, системы ПАЗ. Гидропривод — для арматуры DN 500+ и высоких давлений, где усилия электропривода уже не хватает.

Исполнение Ex — для взрывоопасных зон нефтегаза и химии (обычно 1Ex db IIB T4 или Ex d IIC T6 по ГОСТ 31610.0). Весь тракт: привод, концевики, клеммная коробка.

Гидроудар: как правильная обвязка и арматура предотвращают аварию

Гидроудар — скачок давления при быстром изменении скорости потока. Причины: захлоп обратного клапана, слишком быстрое закрытие задвижки, внезапный останов насоса при отключении питания.

Амплитуда по формуле Жуковского:

ΔP = ρ·a·Δv,

где a — скорость звука в среде.

Изменение скорости на 2 м/с = +24 бар. Этого достаточно, чтобы разорвать фланцевое соединение.

Что ставит ПСМ для защиты:

• Осевой обратный клапан с демпфером — закрывается до реверса потока, без захлопа
• Электропривод задвижки с нормируемым временем хода — минимум 30 секунд для DN 300+
• Гасители гидроудара (мембранные или с воздушным колпаком) на длинных магистралях
• ЧРП на двигателе — плавный пуск и выбег
• Предохранительный клапан на байпасе — последний рубеж сброса
