Подбор насосной установки: как учесть все нюансы, чтобы оборудование работало корректно

Расчёт параметров насосной установки — не формальность, а требование. Чтобы оборудование работало в необходимом режиме без перегрузок, кавитации и лишних затрат на электроэнергию, наряду с характеристиками насоса нужно учитывать параметры двигателя, магистралей и арматуры.

Ошибки в рачёте расхода, напора или влияния свойств среды приводят к снижению эффективности, ускоренному износу и отказу оборудования. Поэтому ПСМ при проектировании установок учитывает не только паспортные характеристики насоса, но также параметры всех комплектующих химический состав и плотность перекачиваемой среды.

Зачем нужен точный расчёт

Большинство проблем с насосным оборудованием возникает не из-за брака, а из-за ошибок подбора комплектующих. На практике это выглядит так:

• Из-за некорректно рассчитанных параметров напора жидкость не прокачивается по трубопроводу, поток «встаёт» в трубе
• Ошибка в производительности приводит либо к недопоставке среды, либо к перерасходу энергии
• Неверная оценка условий всасывания и места установки насоса вызывает кавитацию и разрушение рабочего колеса

В итоге любая ошибка в расчёте при проектировании установки приводит к эксплуатации насоса вне рабочего диапазона. Это ускоряет износ рабочих колёс, увеличивает потребляемую мощность и нагрузку на двигатель.

Чтобы не допустить этих ошибок, ПСМ проводит гидравлические и мощностные расчёты по опросным листам: они учитывают полный перечень данных для корректного подбора насосной установки.

Ключевые параметры: производительность Q, напор H, свойства среды

Q и H — главные выходные параметры: они определяют, справится ли установка с технологической задачей.

Производительность (расход) Q

Производительность — объём жидкости, перекачиваемый за единицу времени (м³/ч или л/с). В опросном листе ДНУ (дизельной насосной установки) мы запрашиваем сразу три значения: Q в рабочей точке, минимальную и максимальную требуемую производительность.

Диапазон между минимумом и максимумом определяет конфигурацию системы:

• Установка одного или нескольких насосов
• Наличие частотно-регулируемого привода (ЧРП)
• Параметры трубопровода и задвижек для дросселирования

От значения производительности зависят алгоритмы автоматики и настройки шкафа управления.

Режим работы — постоянный или периодический — уточняем отдельно. Периодический режим меняет подход к резервированию: при кратковременных пусках потребность в резервном агрегате оценивается иначе, чем при непрерывной работе.

Напор H

Напор насоса — суммарная энергия, сообщаемая насосом единице веса жидкости, в метрах водяного столба (м вод. ст.). Для проектирования БНС (блочных насосных станциям) мы запрашиваем рабочее давление на входе и выходе станции в м вод. ст. — чтобы учесть давление на стороне всасывания, которое напрямую влияет на возникновение кавитации.

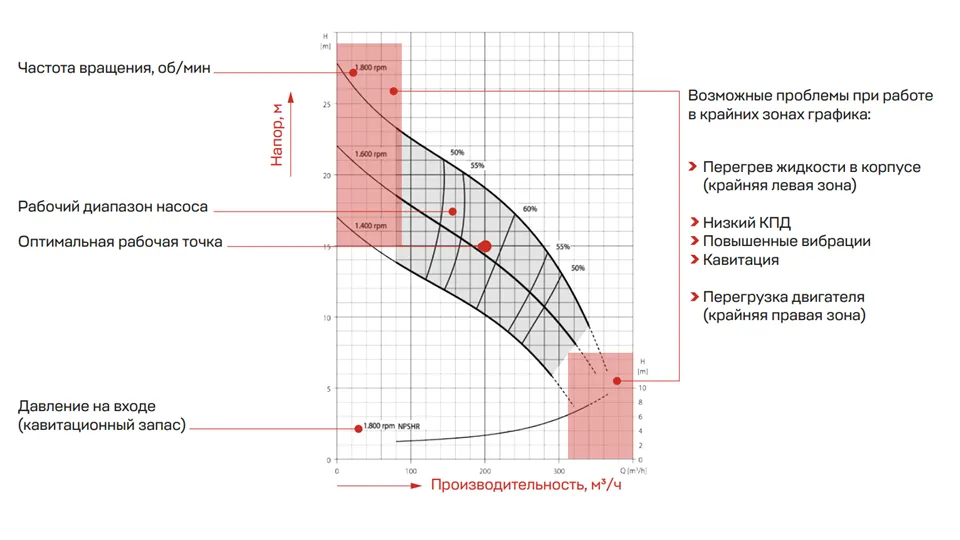

Подбор насоса по рабочей точке

Основой подбора насосной установки служит Q-H характеристика. Рабочая точка определяется пересечением кривой насоса и необходимыми рабочими параметрами системы. Насос подбирается так, чтобы эта точка находилась в зоне максимального КПД, без перегрузки по мощности и без ухода в неустойчивый режим.

Если расход переменный, рассматриваются два варианта регулирования:

• Дросселирование;
• Регулирование частоты вращения через ЧРП.

Во многих случаях применение ЧРП оказывается экономичнее, потому что позволяет снижать потребляемую мощность вместе с оборотами, а не рассеивать лишний напор на арматуре.

Плотность, вязкость и температура перекачиваемой среды

Паспортные Q-H кривые насосов приводятся для воды при 20 °C (плотность 1000 кг/м³, вязкость 1 сСт). Любое отклонение требует пересчёта.

В опросном листе мы запрашиваем:

• Химический состав
• Плотность
• Рабочую температуру
• Кинематическую вязкость при этой температуре
• pH (кислотность среды)
• Содержание солей
• Содержание и удельный вес механических примесей
• Размер и объёмную концентрацию частиц

Почему это важно: параметры рабочей среды напрямую влияют на выбор типа насоса и материалов корпуса и рабочего колеса. Например, вязкость, значительно отличающаяся от вязкости воды, снижает производительность и КПД центробежных насосов, увеличивает потребляемую мощность и снижает рабочую производительность — насос будет работать не в той точке, под которую он подобран. В этом случае надо пересчитывать параметры либо подбирать насос объёмного типа.

pH и химический состав определяют материал корпуса, рабочего колеса и уплотнений: для химически активных сред или морской воды необходим насос из нержавеющей стали Содержание и размер частиц — необходимость применения насосов со специальной проточной частью.

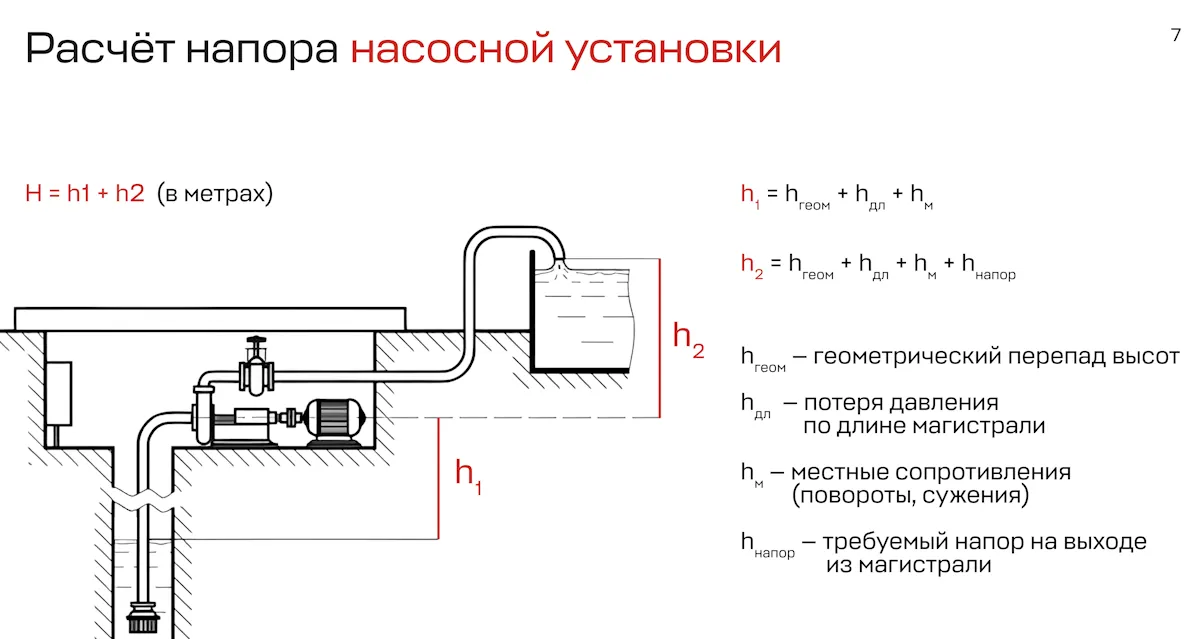

Как рассчитать напор

Суммарный напор насоса складывается из четырёх частей:

H = Hгеом + hтр + hм + ΔHдав

где:

• Hгеом — геометрическая высота подъёма
• hтр — потери на трение в трубопроводе
• hм — местные сопротивления
• ΔHдав — разность давлений между точкой всасывания и точкой подачи

Геометрическая высота

Определяется как разность отметок между уровнем забора жидкости и точкой её подачи. При переменном уровне жидкости расчёт ведётся по минимальному значению, поскольку этот режим соответствует максимальным условиям по всасыванию.

Потери в трубопроводе

Линейные потери напора на трение зависят от длины трубопровода, его внутреннего диаметра, скорости потока, а также от шероховатости стенок и кинематической вязкости жидкости. Поэтому в опросном листе мы запрашиваем проектируемые длины, диаметры и материал (или эквивалентную шероховатость) всасывающей и напорной линий. Эти параметры позволяют рассчитать скорость потока и гидравлические потери на всасывании и на нагнетании, а также предусмотреть риски возникновения кавитации.

Местные сопротивления

Арматура, обратные клапаны, колена, фильтры и заборные устройства тоже формируют потери. На предварительном этапе они обычно принимаются укрупнённо, а в рабочем проекте считаются по каждому элементу.

Пример. Если геометрическая высота составляет 25 м, потери на трение 8,1 м, местные сопротивления 2,4 м, а разность давлений отсутствует, суммарный напор составит 35,5 м. С запасом 10% расчётное значение будет около 39 м.

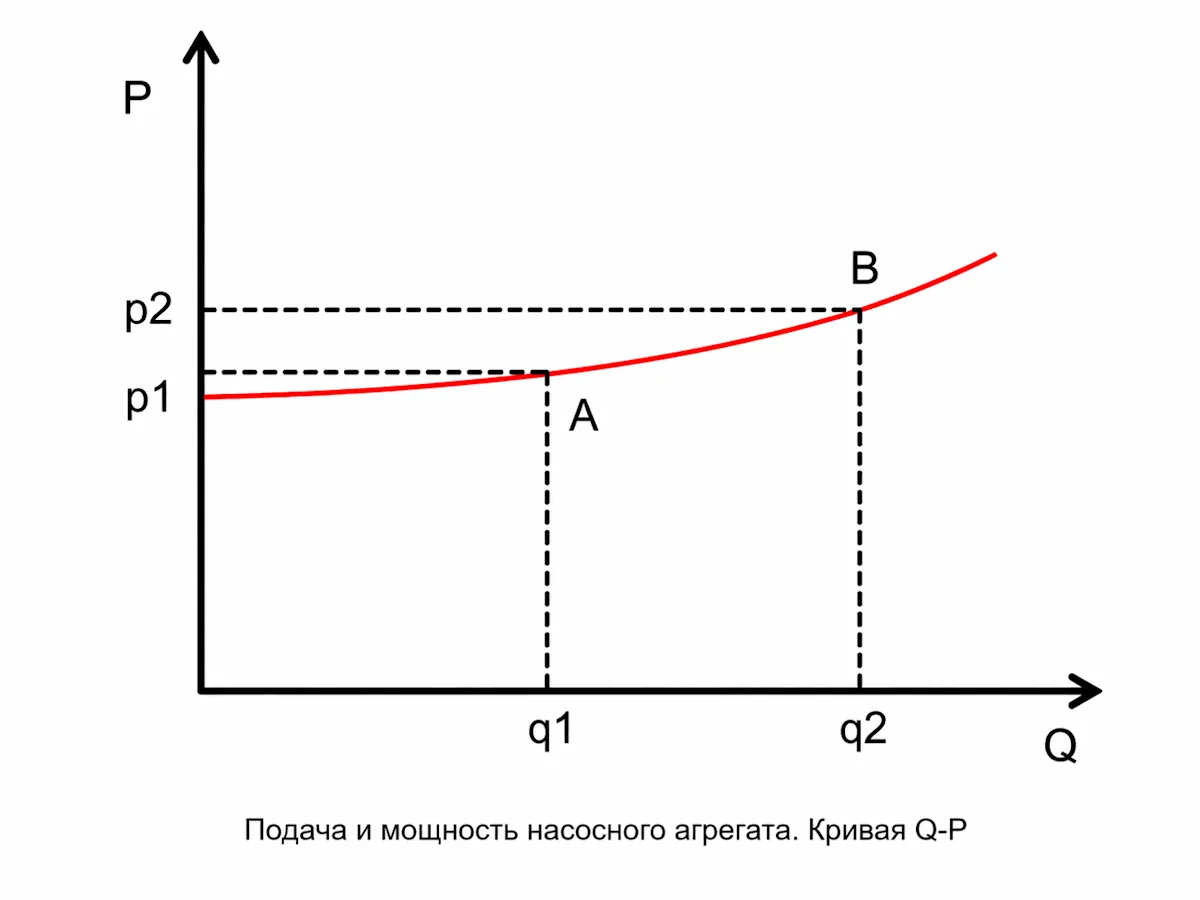

Расчёт мощности

Потребляемая мощность в ваттах рассчитывается по формуле:

P = (ρ × g × Q × H) / η

где ρ — плотность жидкости (кг/м³), g — ускорение свободного падения (9,8 м/с²), Q — расход (м³/с), H — напор (м), η — КПД насоса.

КПД напрямую зависит от положения рабочей точки. Если насос работает вне оптимального диапазона, мощность растёт, а эффективность падает. Поэтому при подборе мы закладываем коэффициент запаса по мощности: он компенсирует пиковые нагрузки и погрешности исходных данных, но не должен быть избыточным.

Установочная мощность двигателя определяется по расчётной мощности с учётом запаса и КПД привода, после чего выбирается ближайшее большее стандартное значение.

Кавитация: что такое NPSH и почему это критично

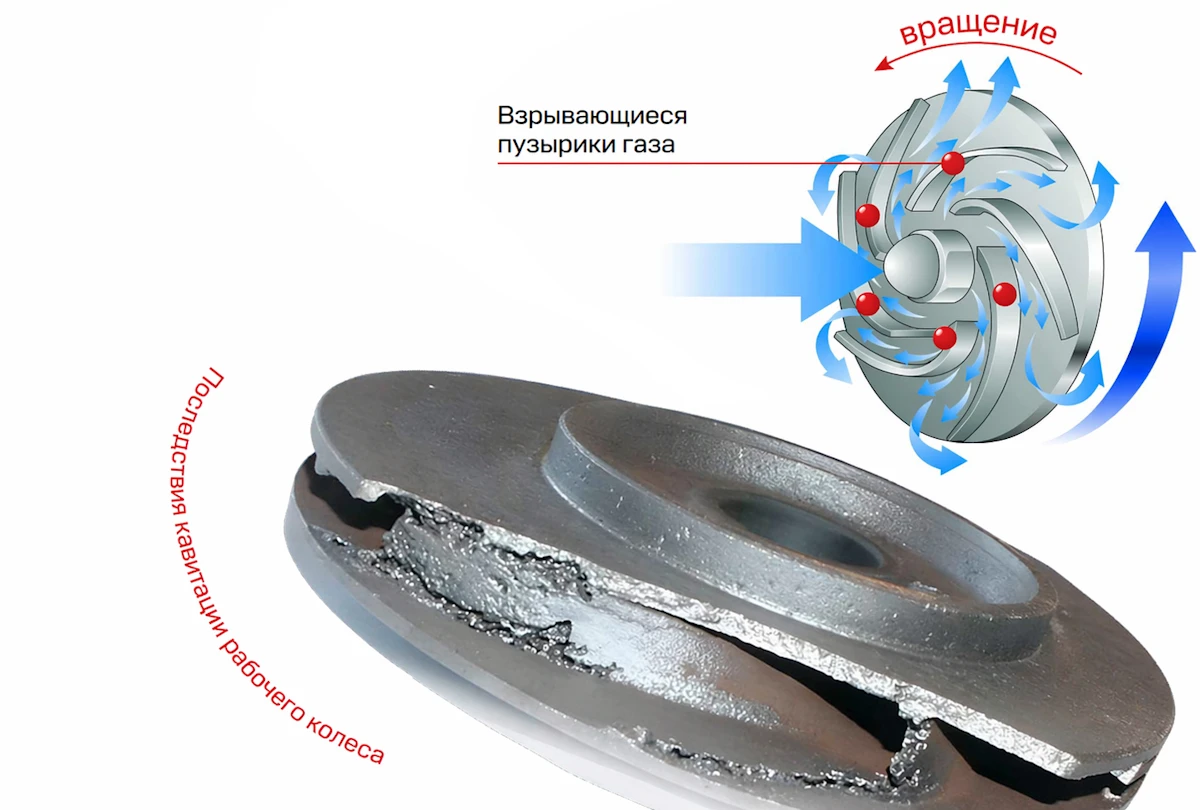

Кавитация — образование паровых пузырьков в зоне низкого давления на входе в насос с последующим их схлопыванием. Давление при схлопывании разрушает рабочее колесо: характерная эрозия поверхности появляется уже через 3–6 месяцев работы в кавитационном режиме. Внешние признаки — треск, вибрация, падение производительности.

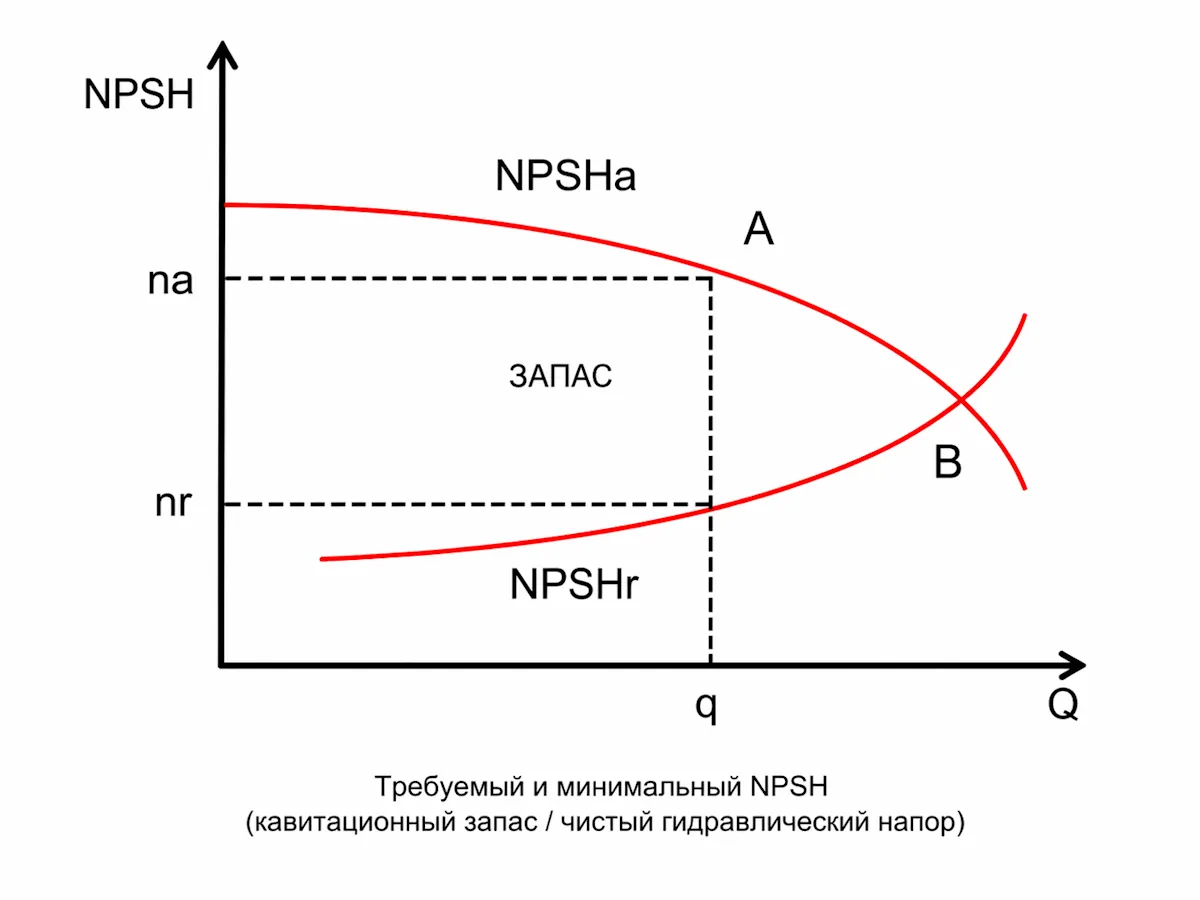

NPSHa (располагаемый) и NPSHr (требуемый): в чём разница

NPSHr — требуемый кавитационный запас, указывается производителем насоса в паспорте. NPSHa — располагаемый кавитационный запас конкретной системы всасывания. Условие отсутствия кавитации:

NPSHa > NPSHr + (0,5–1,0 м)

При расчёте NPSHa мы учитываем высоту инсталляции насоса относительно уровня жидкости в источнике и высоту водозабора — ошибка в любом из этих параметров переводит насос в кавитационный режим.

При работе с горячими жидкостями, лёгкими нефтепродуктами или на высоте над уровнем моря делаем дополнительные поправки: давление насыщенных паров повышается с температурой, атмосферное давление снижается с высотой — оба эффекта уменьшают NPSHa.

Признаки неправильных условий всасывания

Недостаточный NPSHa возникает при:

• Длинной всасывающей магистрали с малым диаметром
• Высоком расположении насоса над водой
• Засорении фильтра
• Высокой температуре среды

Мы проверяем все четыре условия при проектировании всасывающей обвязки — до того, как согласован окончательный тип насоса.

Условия эксплуатации

Параметры перекачиваемой среды влияют на выбор материала насоса: корпуса, рабочего колеса и уплотнений. При этом при наличии особых условий нужно пересматривать запас по напору и мощности двигателя.

Абразивосодержащие жидкости (пульпа, хвосты ГОКов)

Мы запрашиваем содержание механических примесей, удельный вес частиц, их размер и объёмную концентрацию. При концентрации абразива выше 0,5% по объёму подбираем насосы с рабочими колёсами из хромистого чугуна или резины и увеличенными зазорами в проточной части. Ресурс такого насоса при высоком абразиве в 3–10 раз ниже паспортного для чистой воды: это учитываем при выборе схемы резервирования и периодичности обслуживания.

Абразив также увеличивает гидравлические потери в трубопроводах — пересчитываем напор с учётом повышенного коэффициента трения для суспензий.

Химически агрессивные среды

pH, химический состав и концентрацию запрашиваем в первую очередь для определения материала. Нержавеющая сталь 316L — для слабоагрессивных сред; сплавы Hastelloy и фторопластовые покрытия — для кислот и окислителей. Ошибка на этом этапе ведёт не к снижению КПД, а к коррозии и выходу оборудования из строя.

Низкие температуры

Для объектов с минимальной температурой наружного воздуха до −40 °C мы меняем следующее: климатическое исполнение по ГОСТ 15150-69 — УХЛ1; смазки и масла — арктические марки, сохраняющие текучесть при −40 °C; запорную арматуру — морозостойкое исполнение. В расчёт мощности добавляем повышенное пусковое сопротивление вязкой смазки в подшипниках. Алгоритм шкафа управления включает обязательный прогрев перед пуском.

Подбираем исполнение

Мы всегда запрашиваем условия размещения и климатику, поскольку они влияют на компоновку, защиту оборудования, стоимость и сроки изготовления.

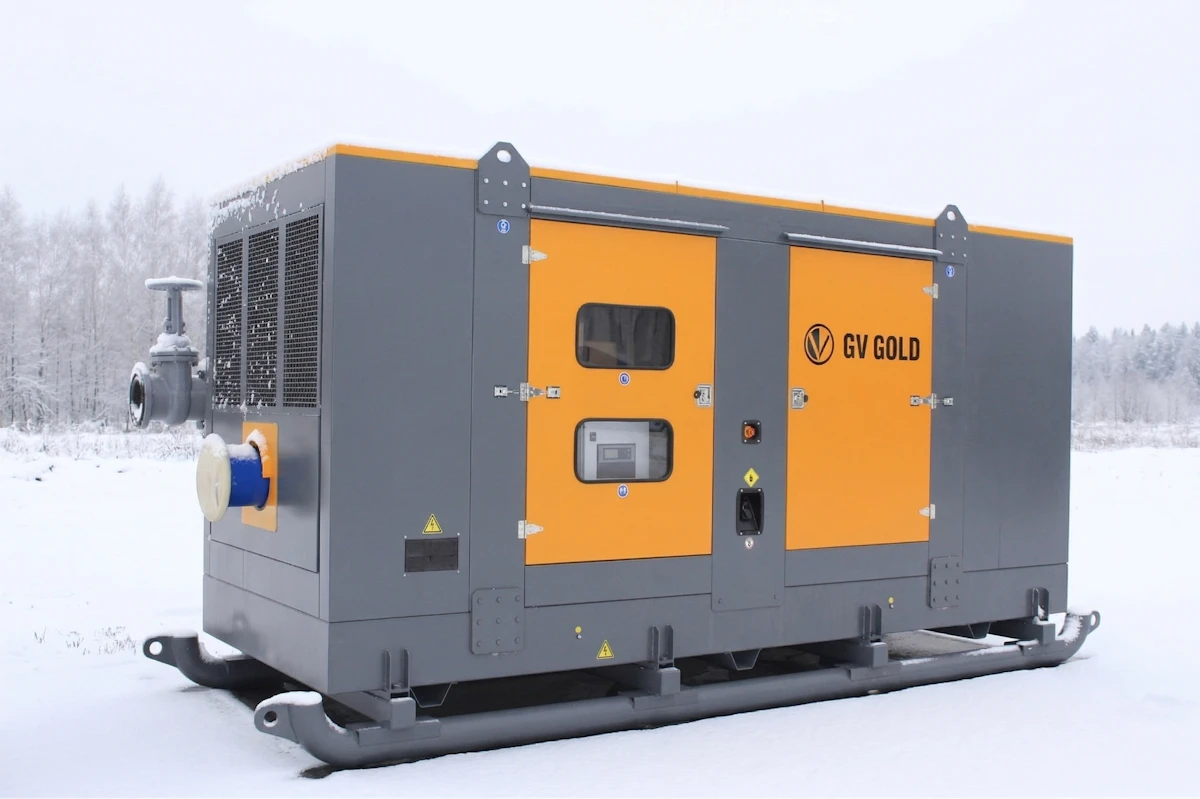

Варианты для ДНУ — навес на двигатель или установку, капот, шумозащитный кожух, контейнер (из сэндвич-панелей или цельнометаллический). Варианты мобильности — стационарный, прицеп-тележка, автомобильный прицеп с ПТС, тракторный прицеп с паспортом самоходной машины, лыжи-полозья, сани-лыжи трубные, понтон.

Для БНС дополнительно запрашиваем габаритные ограничения здания, количество и расположение дверей и ворот, требования к отоплению, освещению, вентиляции и кондиционированию.

Применение и режим работы

Мы всегда уточняем назначение установки — могут быть технологические нюансы, которые влияют на конфигурацию. Например, насос для пожаротушения и насос для орошения одинаковой производительности будут иметь разные Q-H характеристики: первому нужна пологая кривая — давление остаётся стабильным при переменном числе открытых гидрантов; второму — крутопадающая, чтобы при уменьшении расхода напор возрастал и компенсировал потери на дальних участках разводящей сети.

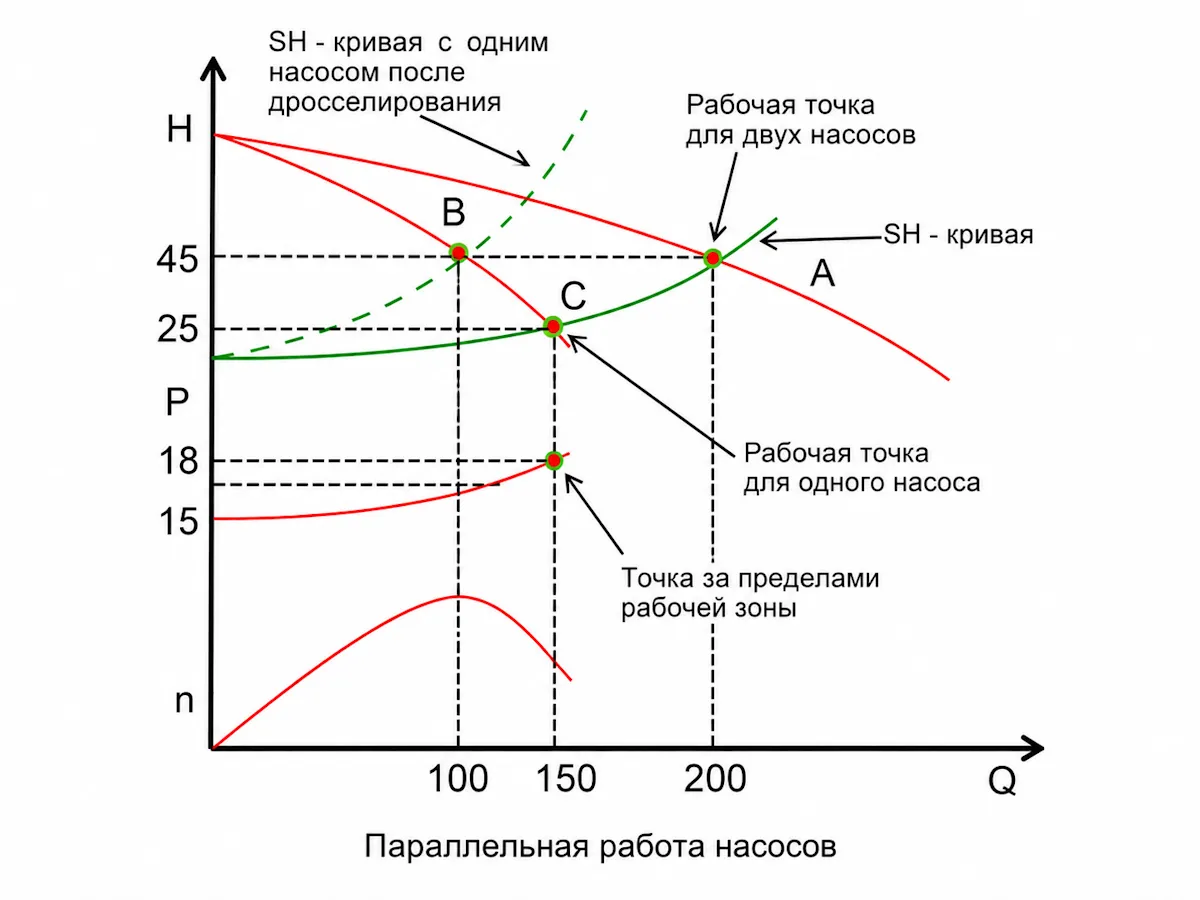

Параллельная работа насосов на Q-H кривой

При параллельном включении нескольких насосов суммарная производительность системы растёт, но не пропорционально числу агрегатов: рабочая точка определяется пересечением объединённой Q-H кривой с характеристикой сети. Мы строим Q-H кривые для каждой комбинации включённых насосов и проверяем, что во всех режимах рабочая точка остаётся в допустимой зоне.

Резервирование: схема «рабочий + резервный»

Резервный агрегат — опция, а не обязательный элемент. Его целесообразность определяется категорией надёжности объекта

Автопереключение и логика шкафа управления:

При аварийном останове рабочего насоса резервный должен включиться автоматически. Контроллер системы управления мониторит давление, ток двигателя и температуру подшипников; при выходе любого параметра за допустимые пределы — останавливает агрегат и подаёт сигнал на резерв. Для ответственных объектов мы реализуем чередование рабочих насосов по наработке часов: это выравнивает ресурс и упрощает планирование технического обслуживания.

Управление установкой

Тип управления определяется на этапе проектирования — он влияет на состав и логику шкафа управления. Мы закладываем три уровня: местное управление с панели ШУ, автоматическое по датчикам и дистанционное.

В опросном листе БНС дистанционное управление предполагает выбор линии связи (RS-485, Ethernet) и протокола (Modbus RTU, TCP/IP) — это определяет состав модулей ввода-вывода в ШУ. Стандартно предусматриваем защиту от сухого хода и от перегрева, АВР (автоматическое включение резерва), контроль давления на напорных и всасывающих трубопроводах.

Типичные ошибки при расчёте насосной установки
