Блочные насосные станции: виды, применение и преимущества блочно-модульного исполнения

Блочные насосные станции — это комплектные установки заводской готовности, смонтированные на едином несущем основании. В отличие от традиционных стационарных объектов, БНС поставляется на объект готовой к эксплуатации после минимального монтажа. Расскажем подробнее о комплектации и особенностях таких установок.

Что такое блочные насосные станции

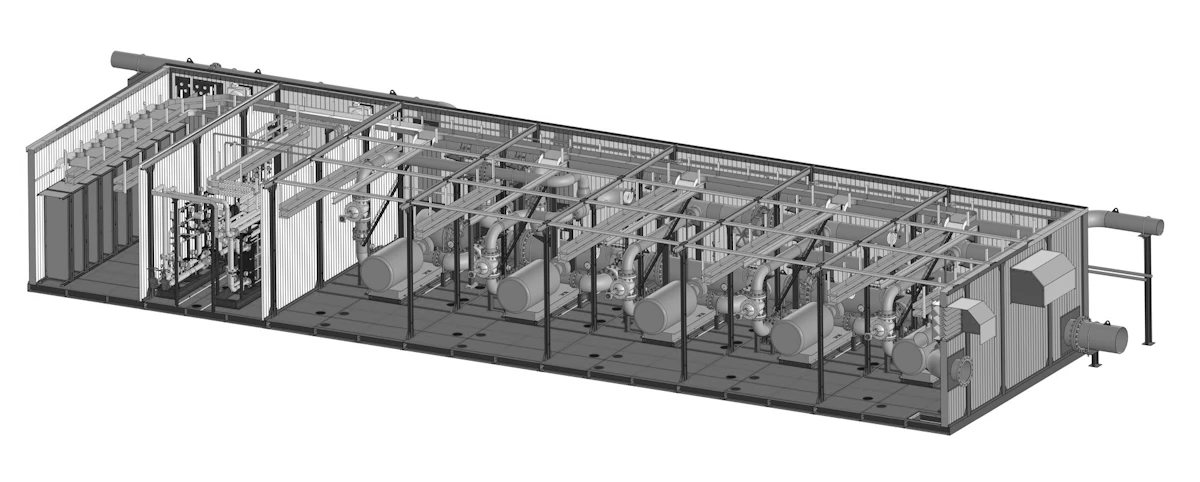

Блочная насосная станция (БНС) — это инженерное сооружение заводской сборки, включающее насосные агрегаты, трубопроводную обвязку, запорно-регулирующую арматуру, приборы учёта, шкаф управления и автоматику, объединённые в единый функциональный блок. Все элементы смонтированы, подключены и испытаны на производстве до отгрузки заказчику.

Конструктивно станция размещается в металлическом или сэндвич-панельном павильоне, рассчитанном на эксплуатацию в различных климатических условиях — от умеренного до субарктического климата. Диапазон рабочих температур у большинства исполнений составляет от -40 °C до +40 °C.

Принципиальное отличие БНС от традиционных насосных станций состоит в том, что объект не требует возведения капитального здания: насосный павильон выполняет функцию постоянного укрытия для оборудования. Это сокращает объём строительно-монтажных работ и снижает совокупные инвестиции в проект.

Состав и комплектация БНС

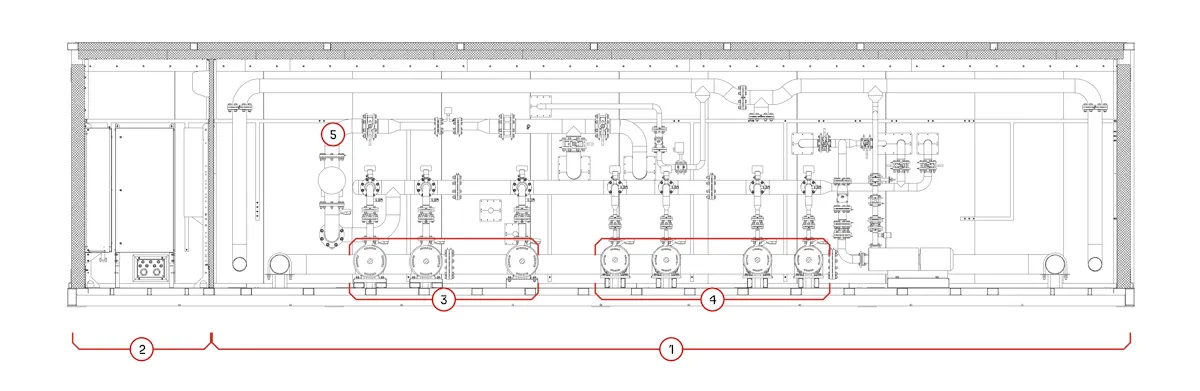

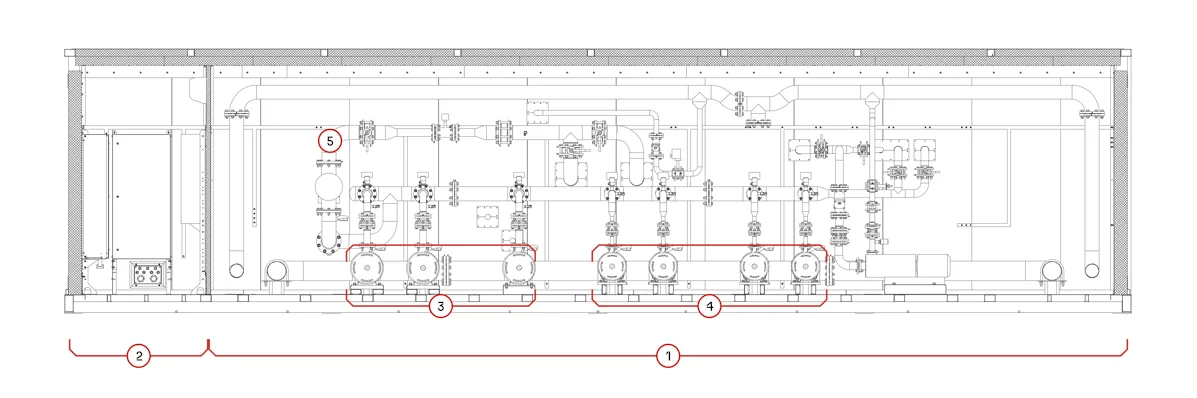

В состав типовой блочно-модульной насосной станции входят:

• Насосное оборудование — основной и резервный насосы. В зависимости от задачи применяются центробежные одно- или многоступенчатые насосы, в том числе с частотно-регулируемым приводом, в горизонтальном или вертикальном исполнении. Типовая схема — N+1, при повышенных требованиях к надёжности — 2N+1 или 2N+2.
• Трубопроводная обвязка — всасывающие и нагнетательные коллекторы, объединяющие насосы в единую гидравлическую систему. Выполняется из стальных или нержавеющих труб в зависимости от характеристик среды.
• Запорная и регулирующая арматура — задвижки или шаровые краны на патрубках насосов, обратные клапаны для предотвращения обратного потока и гидроудара, а также предохранительные клапаны для ограничения давления. Поставляется в смонтированном и опрессованном виде.
• Шкаф управления и автоматика — контроллер, силовая коммутация и пускозащитная аппаратура, обеспечивающие автоматический запуск насосов, переключение на резерв, защиту от сухого хода и аварийную сигнализацию. Система поддерживает интеграцию в SCADA по протоколам Modbus, Profibus или Ethernet.
• Контрольно-измерительные приборы — датчики давления, расходомеры и датчики уровня, обеспечивающие контроль параметров и корректную работу автоматики.
• Контейнер — утеплённая металлоконструкция из сэндвич-панелей с системами вентиляции и обогрева, обеспечивающая защиту оборудования и стабильный микроклимат.

Принцип работы

Блочно-модульная насосная станция функционирует по замкнутому автоматическому циклу, управляемому программируемым контроллером. Ниже описан типовой алгоритм работы в режиме поддержания заданного давления в напорном трубопроводе.

Шаг 1. Подача воды во всасывающий трубопровод.

Вода поступает в станцию через всасывающий трубопровод из источника (резервуар, водопровод, скважина). Датчики уровня или давления фиксируют наличие рабочей среды. Обратный клапан на всасывающей линии исключает опорожнение трубопровода при останове насоса.

Шаг 2. Запуск рабочего насоса.

При снижении давления в напорной магистрали ниже заданного уставкой значения контроллер подаёт команду на пуск рабочего насоса. Насос запускается с помощью устройства плавного пуска или частотного преобразователя. Станция может работать как в автоматическом режиме — по сигналам датчиков и заданным уставкам, так и в ручном — с управлением через локальный щит или HMI-панель.

Шаг 3. Контроль давления в напорной магистрали.

В рабочем режиме контроллер непрерывно анализирует показания датчика давления на выходе станции. Если давление превышает верхнюю уставку — насос останавливается или снижает обороты. При возврате давления к нижнему порогу цикл повторяется. Параметры работы передаются в систему диспетчеризации, что позволяет контролировать и управлять станцией дистанционно.

Шаг 4. Переключение на резервный насос.

При аварийном останове рабочего насоса (перегрев, перегрузка, сухой ход) контроллер фиксирует неисправность, формирует аварийный сигнал и автоматически запускает резервный агрегат. Защитные алгоритмы блокируют повторный пуск до устранения причины аварии. Параллельно формируется сообщение для диспетчера.

Основные преимущества БНС

Заводская готовность

Станция поставляется полностью собранной, подключённой и испытанной. Завод-изготовитель проводит тестирование рабочих параметров насосных агрегатов, гидравлические испытания обвязки, функциональную проверку автоматики и настройку уставок защит. На объекте остаётся только подключить внешние трубопроводы, кабельные вводы и выполнить пусконаладку.

Компактность и автономность

Блочное исполнение позволяет разместить полный комплект оборудования на площади от 6 м². Станция не требует строительства фундамента капитального типа — достаточно выровненной бетонной площадки или металлической рамы. Автономность обеспечивается встроенными системами обогрева, вентиляции и автоматического управления.

Низкие эксплуатационные затраты

Использование насосов с частотно-регулируемым приводом сокращает потребление электроэнергии на 20-40% по сравнению с нерегулируемыми агрегатами за счёт адаптации частоты вращения к фактической нагрузке. Герметичный павильон снижает воздействие внешней среды на оборудование, что увеличивает межремонтный интервал. Регламентное обслуживание типовой БНС проводится один-два раза в год.

Масштабируемость и модульность

При увеличении потребности в подаче к действующей станции подключается дополнительный модуль без остановки основного оборудования. Контроллер поддерживает каскадное управление несколькими насосными блоками. Можно поэтапно наращивать производительность системы по мере роста нагрузки — без единовременных крупных капиталовложений.

Сравнение БНС и традиционных насосных станций

Сферы применения БНС

Водоснабжение промышленных предприятий

На промышленных объектах БНС обеспечивает подачу воды на технологические нужды: охлаждение оборудования, питание котлов, промывку фильтров, поддержание давления в оборотных системах водоснабжения. Производительность станций для промышленного применения составляет от 30 до 5000 м³/ч и выше. На видео — пример реализованного ПСМ проекта БНС для горнодобывающего предприятия.

Коммунальное хозяйство и ЖКХ

В системах коммунального водоснабжения БНС применяется для подкачки воды в разводящие сети, обслуживания насосных узлов жилых кварталов, перекачки стоков на канализационных насосных станциях (КНС). Коммунальные объекты требуют повышенной надёжности и возможности дистанционного контроля — оба требования закрываются штатными функциями блочной станции.

Пожаротушение

Насосные станции пожаротушения — отдельный класс БНС, проектируемых в соответствии с требованиями СП 485.1311500. Комплект включает основной, резервный и жокей-насос (насос поддержания давления). Автоматика обеспечивает запуск станции при падении давления в спринклерной или дренчерной сети без участия оператора. Пример реализованного нами проекта здесь.

Повышение давления

Станции повышения давления (СПД) устанавливаются на вводах в здания, в узловых точках протяжённых водопроводных сетей и в системах орошения. Задача — компенсировать потери напора в трубопроводе и обеспечить нормируемое давление у потребителя.

Как выбрать БНС: основные параметры

Выбор блочной насосной станции основывается на технологических требованиях объекта и условиях эксплуатации.Ошибка в исходных данных на этапе проектирования приводит к недостаточной производительности системы или к избыточному расходу электроэнергии. Перед выдачей технического задания необходимо определить следующие параметры:

• Производительность (подача), м³/ч — максимальный расход, который должна обеспечить станция. Определяется из технологического расчёта с учётом пикового потребления.
• Напор, м — давление, которое необходимо создать с учётом геодезической разности отметок, потерь в трубопроводе и требуемого давления у потребителя.
• Тип и марка насосов — центробежные консольные, многоступенчатые, горизонтальные или вертикальные; выбор типа насоса и материала, из которого он изготовлен, зависит от характеристик перекачиваемой среды, компоновочных ограничений и требуемой энергоэффективности.
• Трубопроводная обвязка — схема и параметры внутренней и присоединительной обвязки станции: диаметры и материалы трубопроводов, класс давления, состав регулирующей арматуры, наличие фильтров, байпасных и дренажных линий.
• Климатическое исполнение — рабочий диапазон температур, наличие обогрева и теплоизоляции. Для районов с температурой ниже -25 °C необходимо усиленное утепление павильона и антифризная защита трубопроводов.
• Степень автоматизации — необходимость интеграции в существующую SCADA-систему, выбор протокола передачи данных, требования к журналированию событий.
• Требования к надёжности — схема резервирования насосов, наличие ИБП для шкафа управления, резервное электроснабжение.

Часто задаваемые вопросы

Чем БНС отличается от обычной насосной станции?

Блочная насосная станция отличается от традиционной тем, что поставляется в виде готового к работе модуля заводского изготовления — с уже смонтированным оборудованием, выполненной обвязкой и настроенной автоматикой. Традиционная стационарная насосная станция требует строительства капитального здания, раздельной поставки насосов, трубопроводов и шкафов управления, а также полного объёма монтажных и пусконаладочных работ на объекте. Результат: срок реализации БНС — 1-2 дня против 1-3 месяцев для стационарного объекта.

Сколько времени занимает монтаж БНС?

Монтаж блочной насосной станции на подготовленном основании занимает 1-2 рабочих дня. Столь короткий срок возможен благодаря тому, что все внутренние соединения, испытания и настройка уставок выполняются на заводе до отгрузки.

Можно ли управлять БНС дистанционно?

Да. Блочная насосная станция оснащается контроллером с интерфейсами передачи данных, поддерживающими протоколы Modbus RTU/TCP, Profibus DP или Ethernet. Диспетчер получает в реальном времени данные о давлении, расходе, состоянии насосов и активных авариях. Управляющие команды — пуск, останов, смена режима — могут подаваться дистанционно.

Какой ресурс работы у блочно-модульной насосной станции?

Ресурс работы определяется применённым насосным оборудованием и условиями эксплуатации. Центробежные насосы промышленного класса при соблюдении регламента технического обслуживания рассчитаны на 80 000-100 000 моточасов до капитального ремонта. Металлоконструкция павильона при антикоррозийной обработке сохраняет эксплуатационные характеристики в течение 20-30 лет. Срок службы шкафа управления и автоматики составляет не менее 10-15 лет.

Нужно ли строить здание для установки БНС?

Нет. Павильон БНС служит полноценным укрытием для оборудования и не требует дополнительного здания. Для монтажа достаточно выровненной бетонной площадки.

Как БНС защищается от мороза при эксплуатации на улице?

Защита от низких температур обеспечивается комплексом конструктивных и инженерных решений. Павильон выполняется из сэндвич-панелей с утеплителем. Внутри устанавливаются электрические конвекторы, водяные тепловентиляторы с термостатическим управлением, или монтируется узел водяного отопления. Трубопроводная обвязка в неотапливаемых зонах покрывается теплоизоляцией, при необходимости — кабелем электрообогрева. Система вентиляции оснащается воздушными клапанами с приводом, перекрывающими проёмы при останове вентиляторов.
