повышают качество испытаний на 40%
сокращают вероятность аварий на 30%

Описание

Комплектация

Система управления

Модельный ряд

Описание

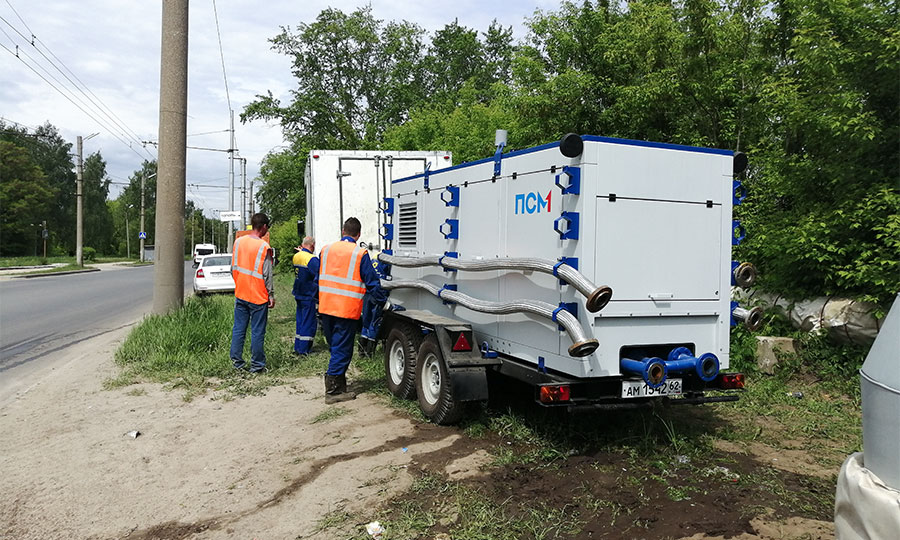

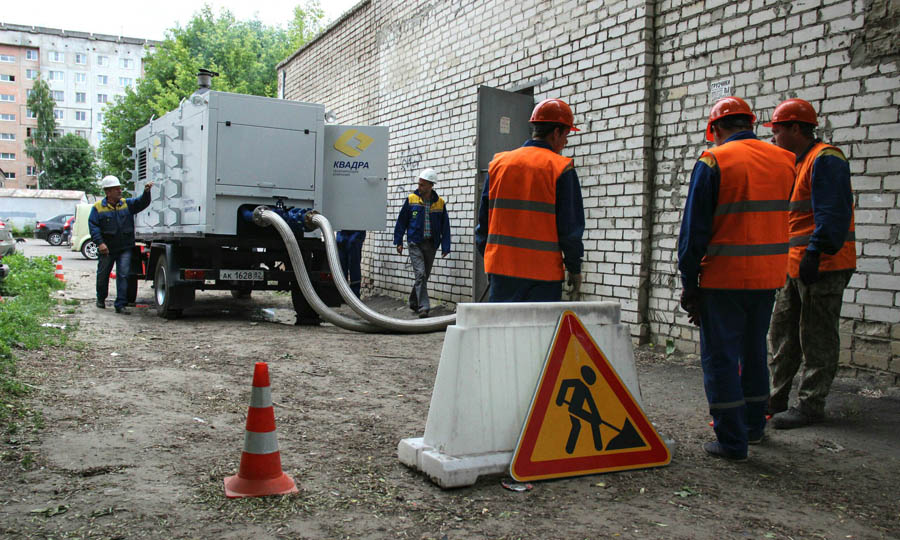

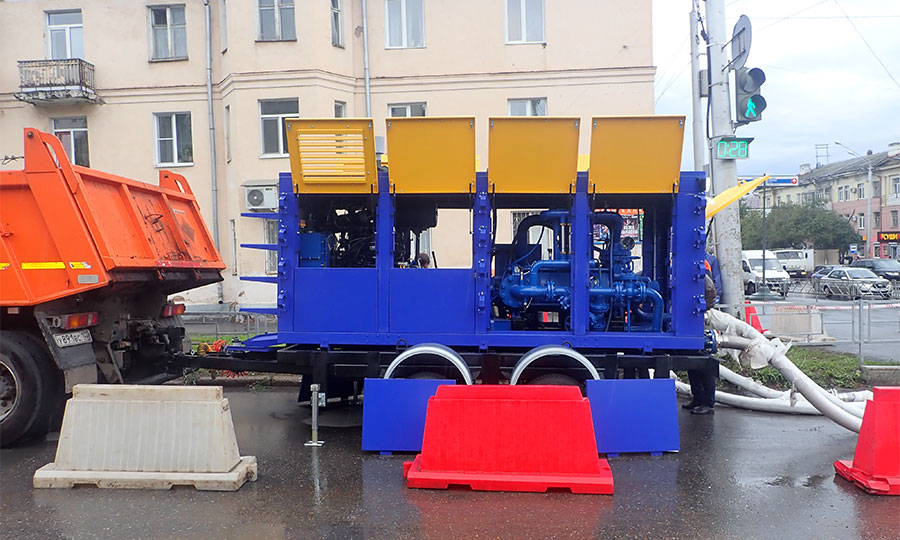

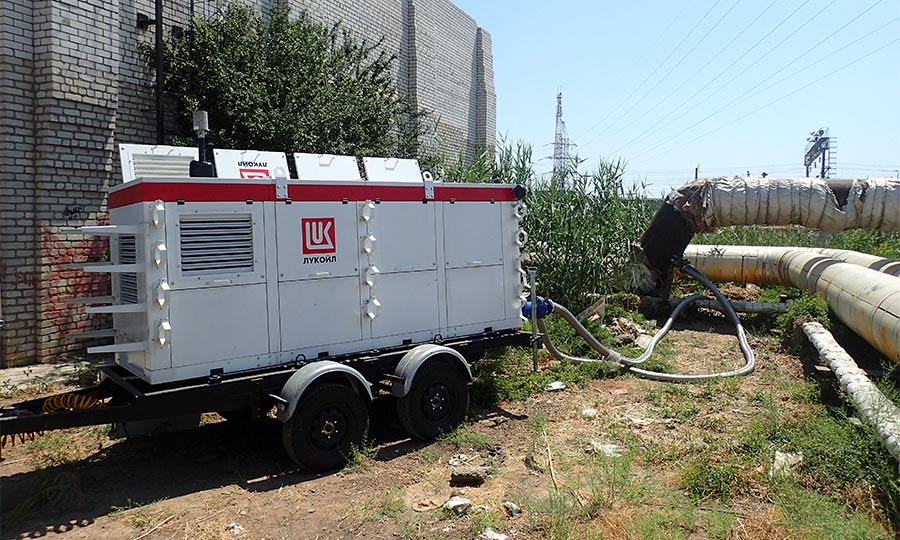

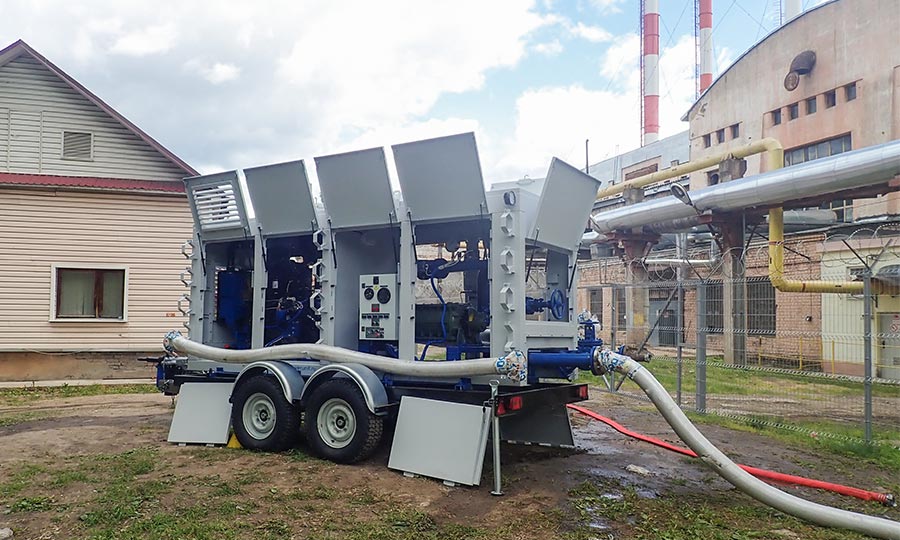

Мобильные опрессовочные центры (гидродетекторы АОМЦ)предназначены для испытания трубопроводов после и перед началом отопительного сезона.

Гидродетектор АОМЦ позволяет тестировать малые участки трассы и сокращает период сезонных отключений горячей воды до 3 дней.

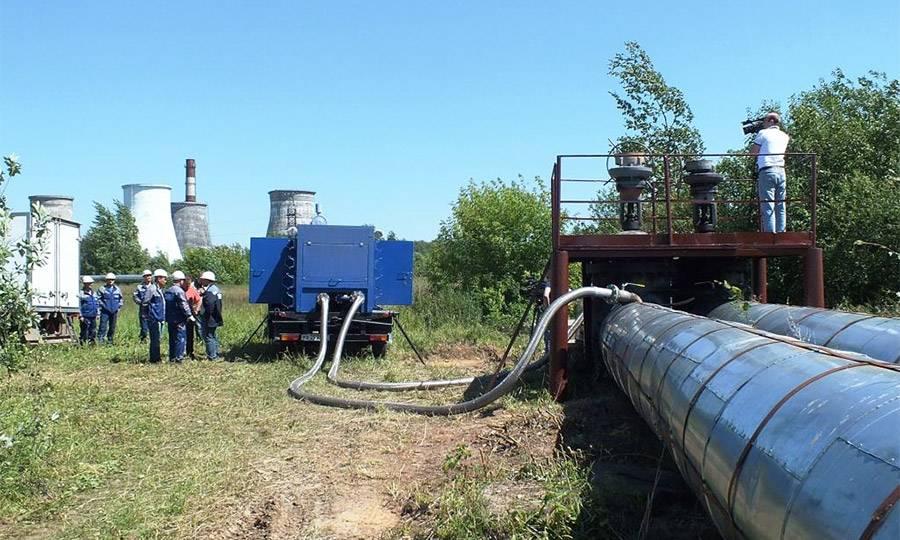

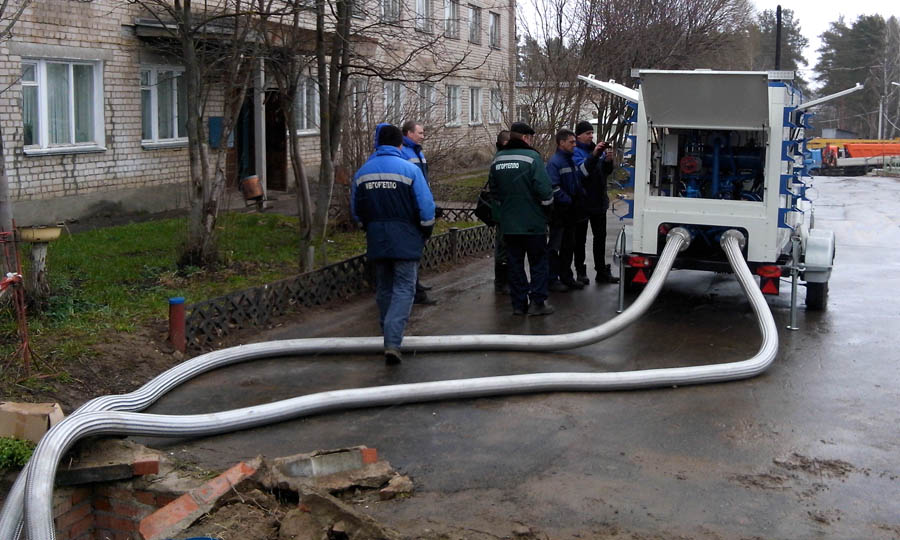

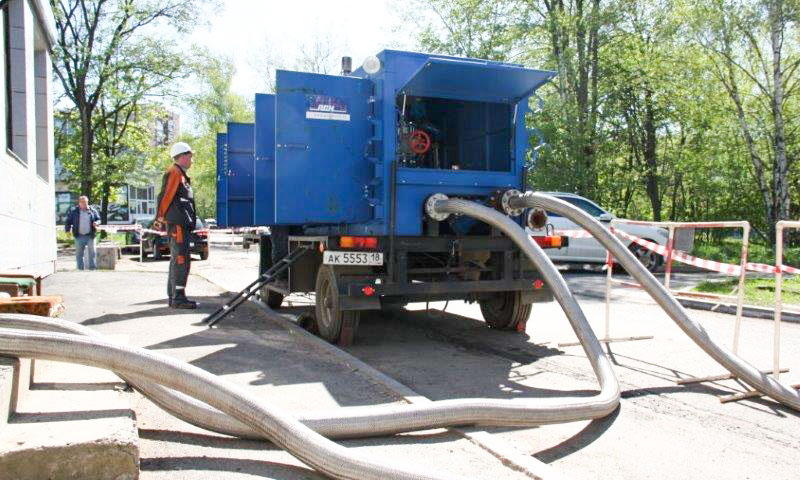

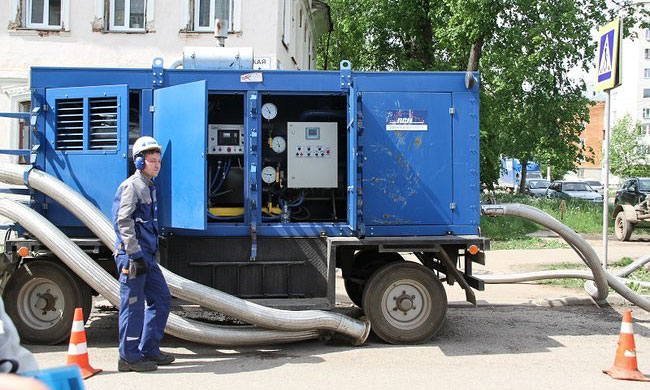

Применение Гидродетектора позволяет снизить нагрузку на теплосети при опрессовке, не поднимать давление на теплоисточниках и не испытывать все магистрали одновременно. Участок теплотрассы перекрывают, к каждой магистральной трубе подсоединяют по одному металлическому рукаву. Затем воду из одного трубопровода перекачивают в другой, создавая дополнительное давление. Падение давления сигнализирует о возможной протечке.

АОМЦ делает гидравлические испытания тепловых сетей более технологичными, оперативными и безопасными.

Преимущества

Быстро локализует прорывы

Гидродетектор АОМЦ последовательно тестирует малые участки сети. Обнаружить прорыв можно оперативно, а для его устранения не требуется останавливать все работы разом.
Не требует массовых отключений потребителей

На время испытаний с помощью АОМЦ не надо отключать целые районы города. А внеплановую опрессовку труб можно проводить, не создавая неудобств соседним кварталам.
Сокращает сроки выполнения опрессовочных работ

Рабочие часы не тратятся на поддержание давления, обход всей сети и осмотр многочисленных контрольных точек. Как следствие – уменьшаются сроки отключения горячей воды в домах потребителей с 14 до 3 дней.
Продлевает ресурс оборудования стационарных станций

Гидродетектор проводит испытания более бережно по отношению к инфраструктуре. Это особенно важно в связи с большим износом теплотрасс.
Гарантирует безопасность испытаний

Меньше разрывов и аварий, меньше вероятность травм и ущерба имуществу как во время работ, так и в период между испытаниями. Регулярная опрессовка теплотрассы с помощью АОМЦ позволяет постоянно держать тепловые сети в рабочем состоянии.

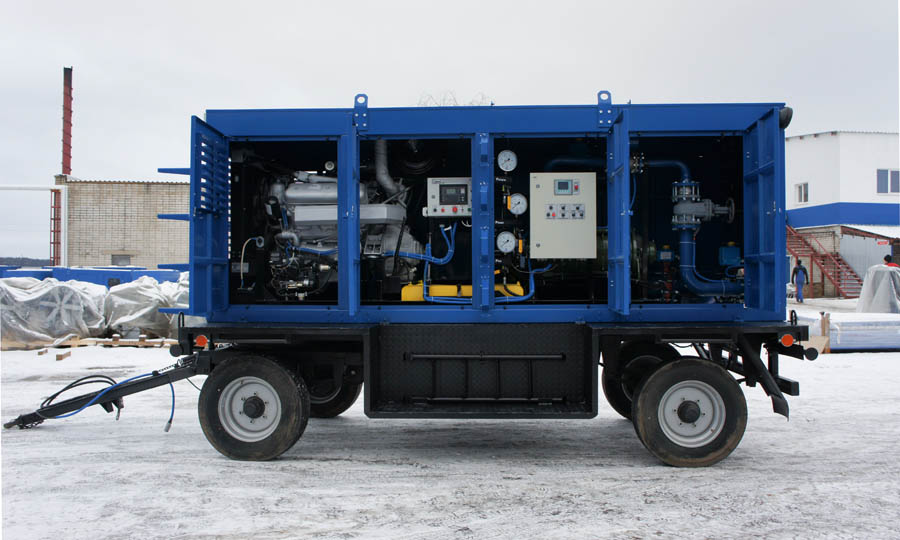

Комплектация

Дизельный двигатель
Насос
Погодозащитный капот
Двухосный прицеп
Магистрали

Дизельный двигатель

ММЗ (Беларусь) или ЯМЗ (Россия)

Принимают до 100% нагрузки единовременно
Работают без сбоев даже на топливе низкого качества
Требуют элементарного технического обслуживания

Основные элементы установки стыкуются через механизм отбора мощности. Это позволяет отсоединять насос и работать на «холостом ходу» - например, для прогрева двигателя перед началом работы.

Насос

Многоступенчатый центробежный секционный насос, способный перекачивать воду температурой до 90 °С

Насос SAER TMB (Италия)
Насос типа ЦНСг (Россия)

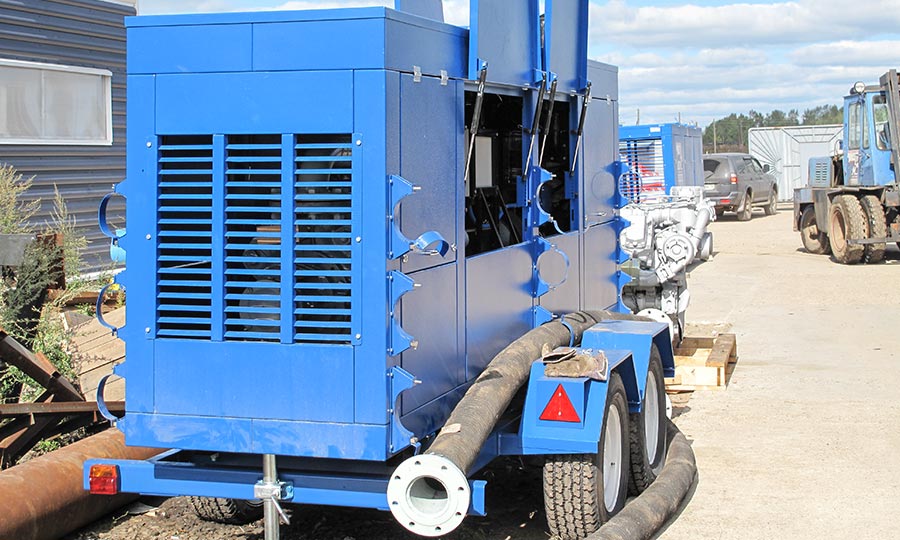

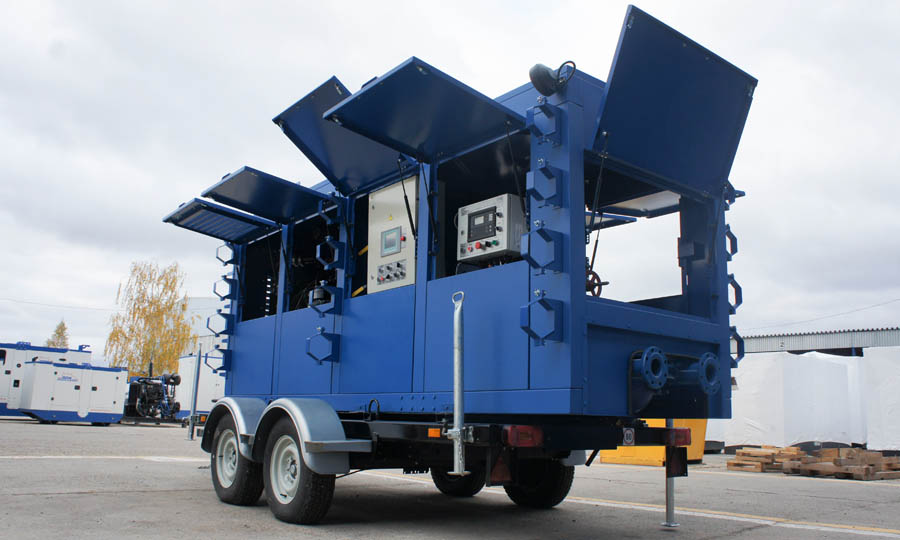

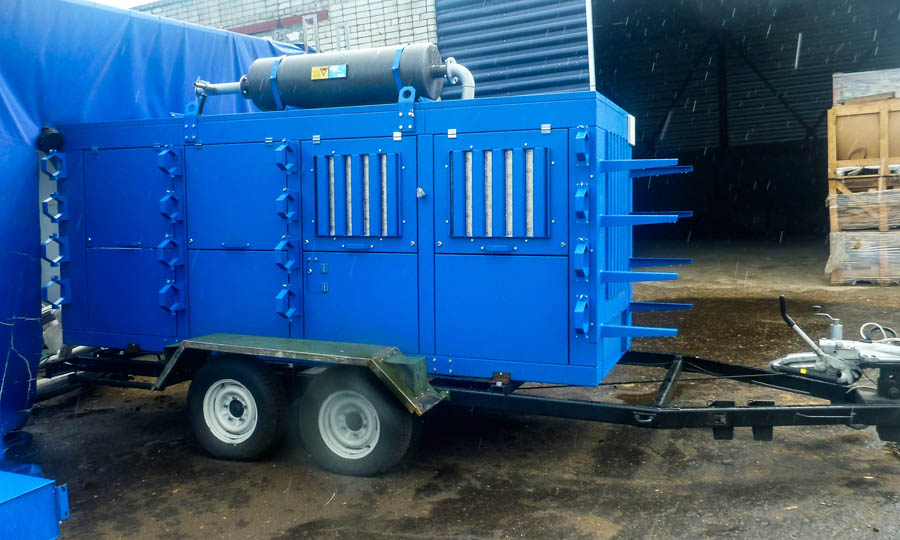

Погодозащитный капот

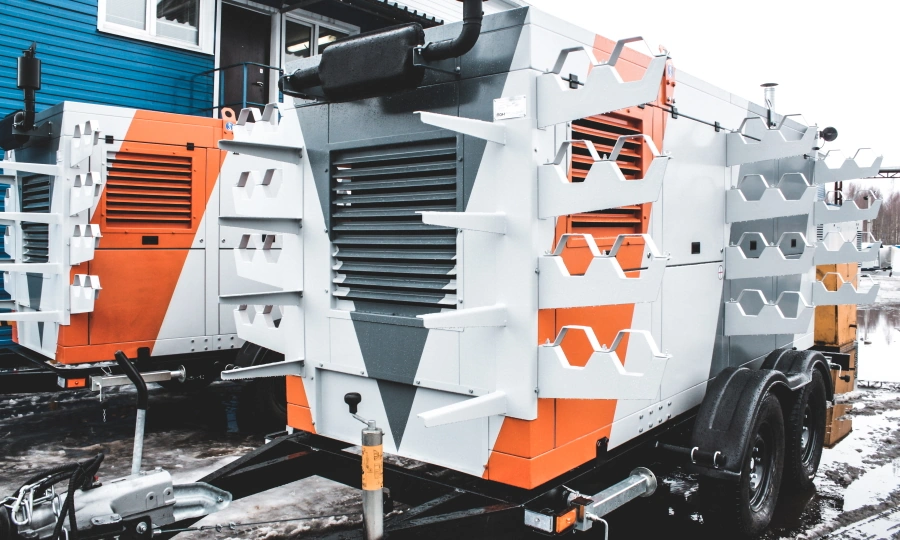

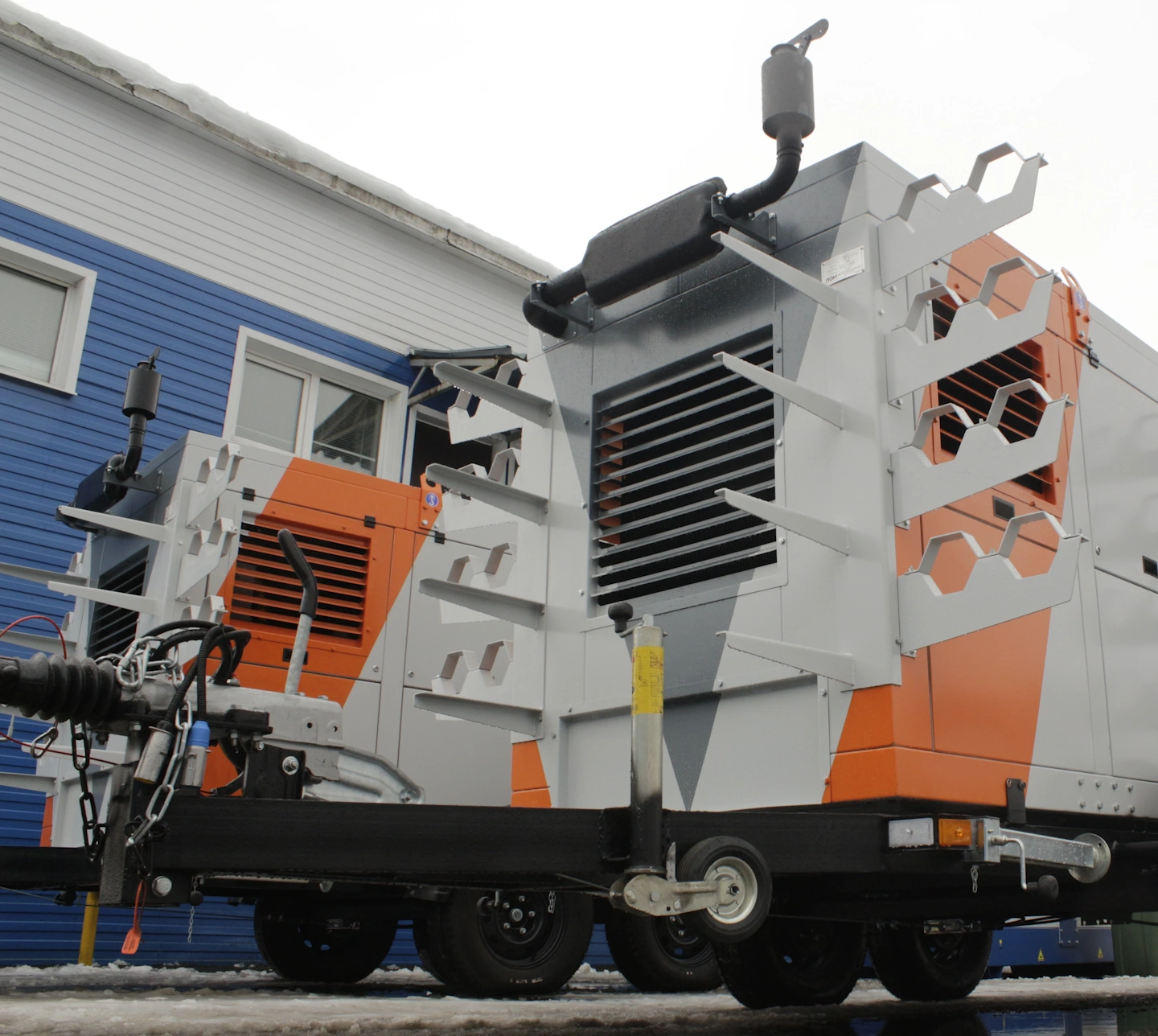

Защищает установку от осадков, механических повреждений и несанкционированного доступа. Для обслуживания основных узлов в капоте предусмотрены боковые дверцы. Специальные внешние стойки созданы для перемещения рукавов.

Предусмотрена установка в шумозащитный кожух. Это позволяет использовать АОМЦ в жилых зонах и ночью.

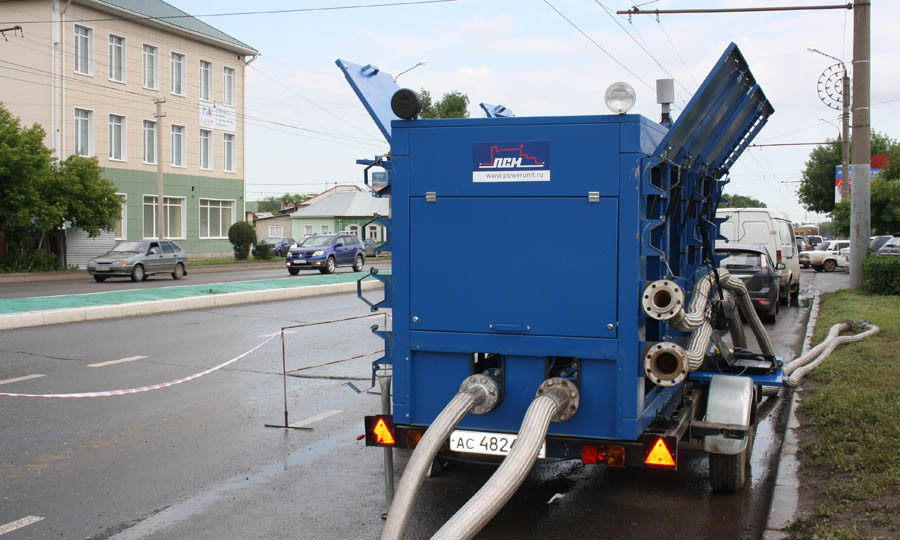

Двухосный прицеп

Позволяет транспортировать АОМЦ по дорогам общего пользования.

Магистрали

Напорная и всасывающая магистрали: работают эффективно благодаря встроенным датчикам и регуляторам давления.

Система управления

Программное обеспечение АОМЦ визуализирует в графиках:

температуру воды
расход воды
давление на входе и выходе

Степени автоматизации

	3 степень автоматизации	2 степень автоматизации	1 степень автоматизации
	Позволяет управлять испытаниями автономно: без присутствия оператора вблизи станции.	Позволяет управлять испытаниями в полуавтоматическом режиме. Присутствие оператора на месте обязательно.	Позволяет управлять испытаниями вручную. Оператор присутствует на месте и участвует во всех этапах процесса.
Датчики давления, температуры, сухого хода
Дублирующие манометры
Расходометр
Сетчатый фильтр с краном слива воды
Обратный клапан защиты от гидроудара
Клапан сброса давления

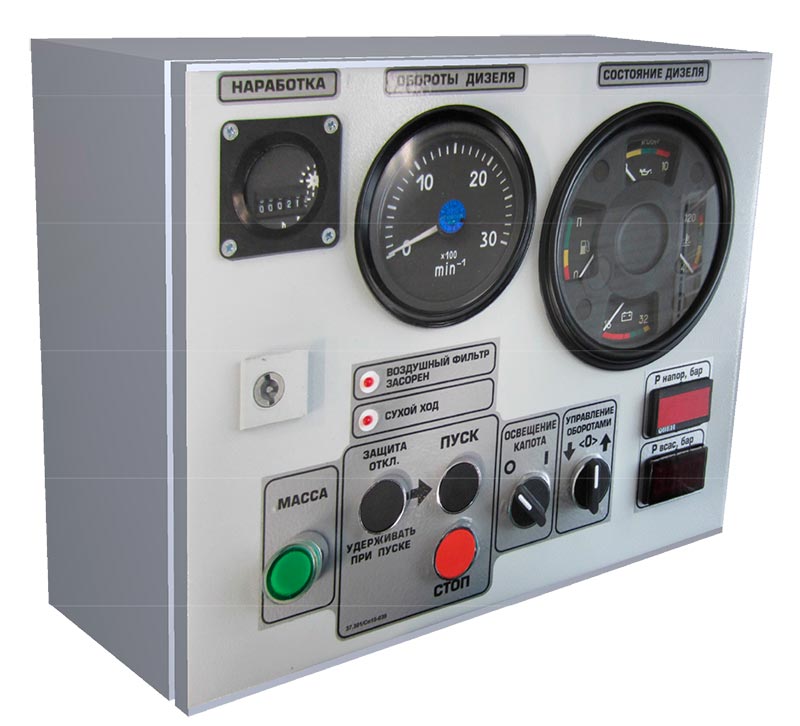

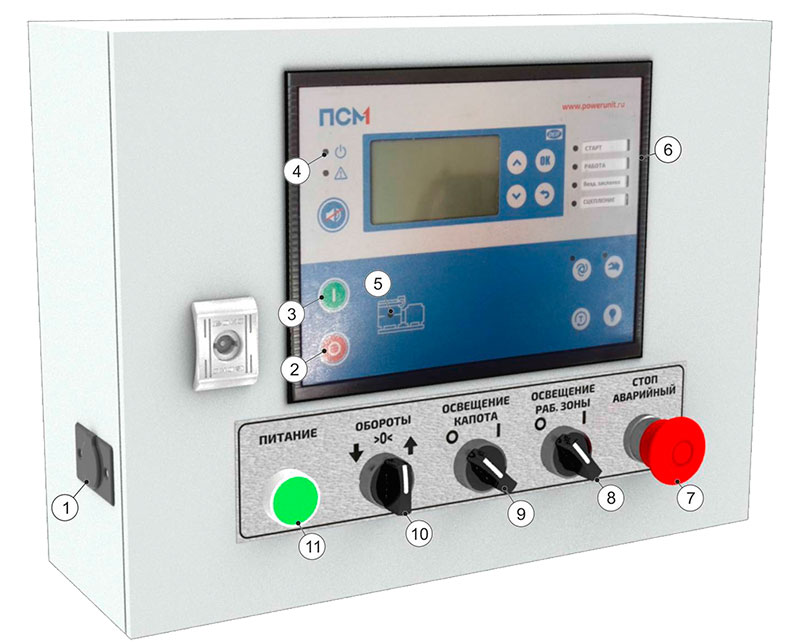

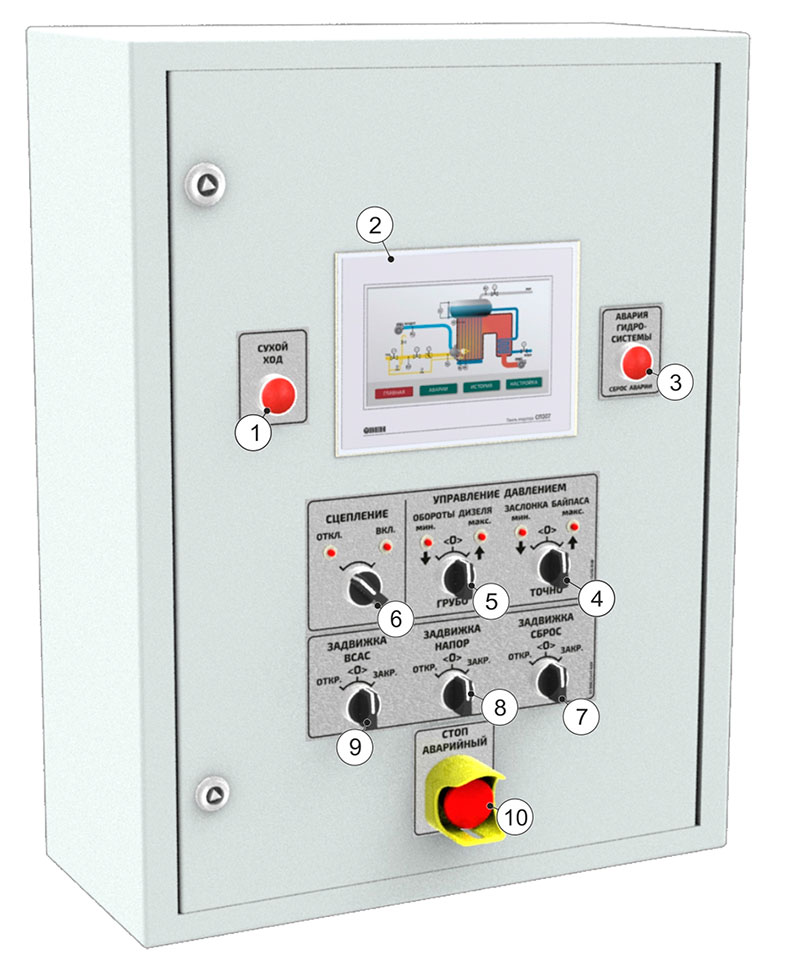

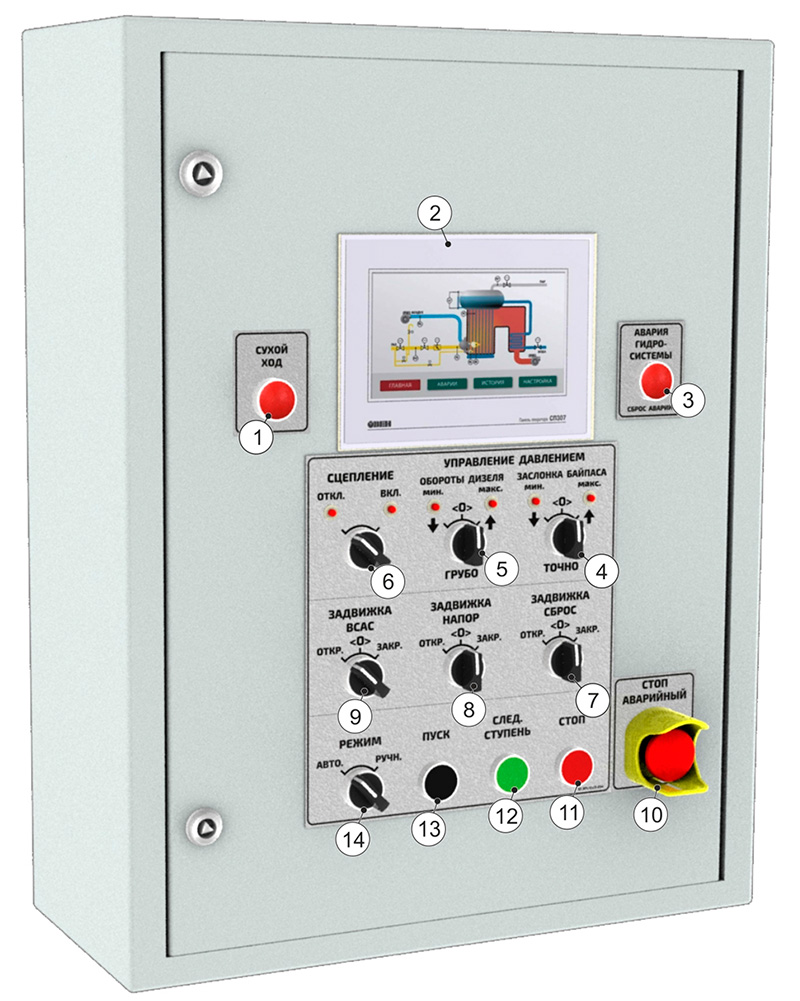

Пульт управления	Пульт ЭСУПД на базе микропроцессора	Пульт ЭСУПД на базе микропроцессора	Пульт СУПД
Управление оборотами двигателя	Электронный регулятор GAC (или Huegli Tech)	Исполнительный механизм ИМ-010	Исполнительный механизм ИМ-010
Управление задвижками	2 режима: С пульта / Автомат	С пульта	Ручное
Управление сцеплением	2 режима: С пульта / Автомат	С пульта	Ручное
Ноутбук с установленным ПО для сохранения параметров проведенных испытаний
Возможность программирования этапов проведения гидроиспытаний (давление, макс. расход, длительность)
Система управления гидравлической частью	Контроллер ОВЕН с сенсорной панелью Формирует, запускает и поддерживает алгоритмы действий в течении заданного времени Фиксирует, контролирует, сохраняет и анализирует информацию о: температуре воды расходе воды давлении на входе давлении на выходе Дистанционный мониторинг: Беспроводной wi-fi доступ к данным контроллеров и журналов событий Создание и сохранение индивидуальных конфигураций для определенных участков теплосети Удобный интерфейс оператора Визуализация изменения параметров в таблицах и графиках В комплект поставки входит ноутбук с установленным ПО для конфигурирования циклов	Регистратор ОВЕН с сенсорной панелью Фиксирует, контролирует, сохраняет информацию о: температуре воды расходе воды давлении на входе давлении на выходе Дистанционный мониторинг: Беспроводной wi-fi доступ к данным контроллеров и журналов событий Удобный интерфейс оператора Визуализация изменения параметров в таблицах и графиках В комплект поставки входит ноутбук с установленным ПО для просмотра данных испытаний	Аналоговые приборы Манометры, мановакууометры на магистралях
Система защиты от аварий (сигнализация, индикация и останов при отклонении показателей)	Давление масла Температура ОЖ Температура воды Давление воды Засоренность Сухой ход Прорыв	Давление масла Температура ОЖ Температура воды Давление воды Засоренность Сухой ход	Давление масла Температура ОЖ Сухой ход

Модельный ряд

В модельном ряду гидродетекторов АОМЦ представлено 6 установок, различающихся по производительности и максимальному давлению, которое агрегат может обеспечить. Такая широкая линейка позволяет подобрать параметры оборудование опрессовки труб любого состояния и конфигурации.

Модель	Двигатель	Насос	Напор, м	Подача, м³/ч	Давление, атм	Рукав всасывающей магистрали, мм Давление, атм	Рукав напорной магистрали, мм Давление, атм
АОМЦ 20-10	ММЗ Д245.9	SAER/ЦНСг	200	100	10-40	ДУ100 Ру10	ДУ80 Ру25
АОМЦ 20-12	ММЗ Д245.30Е2	SAER/ЦНСг	200	120	10-40	ДУ125 Ру25	ДУ100 Ру25
АОМЦ 20-18	ЯМЗ 236БИ	SAER/ЦНСг	200	180	10-40	ДУ150 Ру10	ДУ100 Ру25
АОМЦ 25-6	ММЗ Д245.9	SAER/ЦНСг	250	60	10-40	ДУ100 Ру10	ДУ80 Ру25
АОМЦ 25-20	ММЗ Д245.9	SAER/ЦНСг	250	200	10-40	ДУ150 Ру10	ДУ100 Ру25
АОМЦ 30-18	ЯМЗ 7514	SAER/ЦНСг	300	180	10-40	ДУ150 Ру16	ДУ150 Ру40
