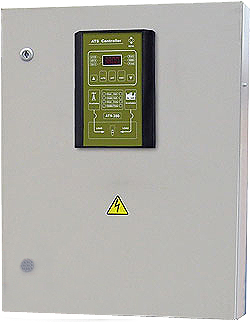

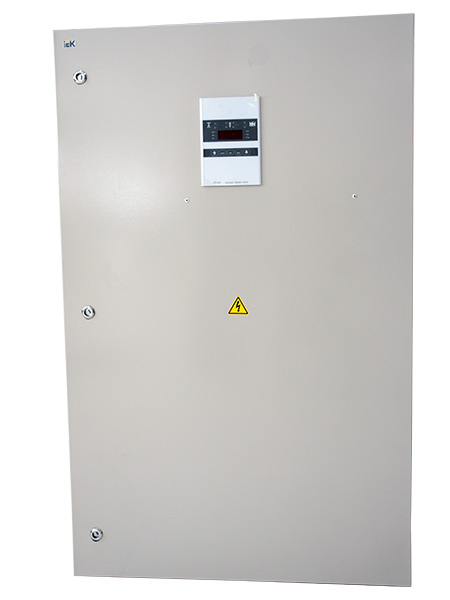

Шкаф автоматического ввода резерва (АВР)
Для подбора АВР необходимо ориентироваться на номинальный ток ДЭС и выбирать ближайший из существующих в линейке шкафов с округлением в большую сторону. Например, для ДЭС 50 кВт, номинальный ток 90 А. Подойдет шкаф на 115А, так как он ближайший из существующей линейки.
| Номинальная мощность электроагрегата, кВт | до 22 | до 36 | до 64 | до 83 | до 124 | до 180 | до 220 | до 280 | до 350 | до 440 | до 550 |
| Высота, мм, не более | 650 | 650 | 650 | 650 | 650 | 800 | 800 | 1000 | 1200 | 1400 | 1400 |
| Ширина, мм, не более | 500 | 500 | 500 | 500 | 500 | 650 | 650 | 650 | 750 | 800 | 800 |
| Глубина, мм, не более | 220 | 220 | 220 | 220 | 220 | 250 | 250 | 285 | 300 | 500 | 500 |
| Сила тока контактора, А | 40 | 65 | 115 | 150 | 225 | 330 | 400 | 500 | 630 | 800 | 1000 |
Шкаф автоматического ввода резерва (АВР) предназначен для непрерывного контроля параметров сети и запуска резервного источника (ДЭС или другого) в случае аварии в основной сети электроснабжения.
Функции шкафа АВР
- Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины). Контроль напряжения каждой фазы и измерение частоты производится непрерывно.
- Подача команды на пуск и останов ДЭС (в случае резервирования дизельным генератором)
- Проведение тестирования резервного ввода с нагрузкой и без нагрузки. (функция ТЕСТ)
- Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
- Переключение нагрузки на основной ввод при восстановлении на нем напряжения питания
- Сигнализация об авариях, расшифровка произошедших аварий

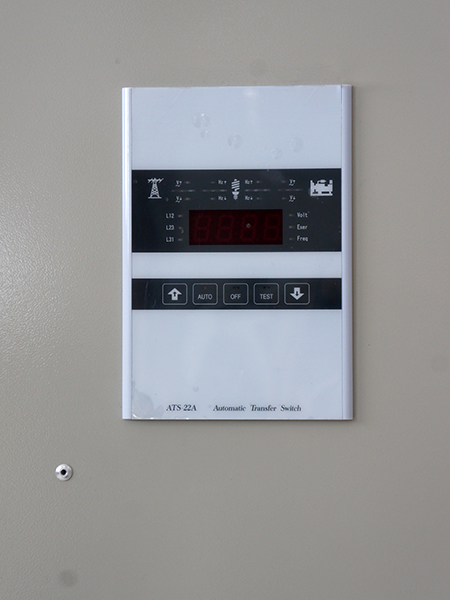

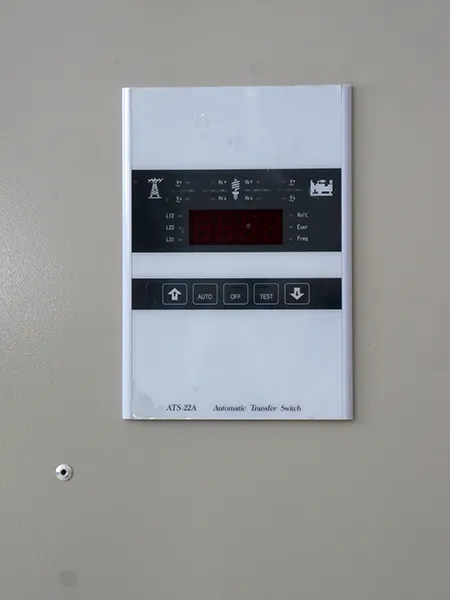

- Установка параметров работы системы с лицевой панели контроллера. Настройки являются энергонезависимыми (сохраняются в памяти при отключении питания)
Для шкафов ввода резерва ПСМ возможно установить задержку запуска ДЭС от 0 до 300 секунд. Эта настройка нужна для того, чтобы игнорировать кратковременные изменения в сети (не запускать генератор в случае кратковременного пропадания сети и наоборот, не останавливать при кратковременном восстановлении). На панели контроллера будет выводится обратный отсчет переключения.
Применение
Шкаф АВР производства ПСМ совместим со всеми системами управления дизель-генераторных установок, имеющих функцию внешнего запуска.
Внешний АВР можно установить на отдалении от электроагрегата - в щитовой или в любом удобном помещении, куда подведены сетевые кабели.
Варианты исполнения
- Стандартно шкафы АВР выпускаются на два и на три ввода. Опционально количество вводов можно увеличить.
- Возможна реализация без контроллера (релейный АВР)
