Энергомодули
Современное префаб-решение, которое объединяет системы резервирования, приёма, преобразования и распределения электроэнергии в одном контейнере.
- Распределение питания
- Бесперебойное электроснабжение
Принцип работы
Модуль устанавливают в комплексе с дизельной или газопоршневой электростанцией для бесперебойного питания инфраструктуры промышленных объектов.
В основном режиме энергомодуль работает как система преобразования и распределения электроэнергии от сети.
В аварийном режиме — принимает, преобразует и распределяет энергию от резервной электростанции.
Энергомодули широко применяются для резервирования центров обработки данных, а также узлов связи, диспетчерских пунктов, больниц, промышленных предприятий и объектов нефтегазовой отрасли.
Преимущества
- Переключение электропитания на резервную генерацию без токовых пауз
- Защита энергосистемы от перегрузок и замыканий
- Организация автономного бесперебойного электроснабжения
- Автоматизация работы энергосистемы
- Полная заводская готовность, быстрый монтаж на объекте
- Обязательные нагрузочные испытания на испытательном стенде ПСМ в присутствии представителей заказчика
Энергоконструктор
Наши инженеры индивидуально подбирают комплектующие для каждого энергомодуля. Опираясь на специфику конкретного объекта, мы разрабатываем оптимальные схемы электроснабжения с учётом различных сценариев.
В базовом варианте внутри контейнера располагаются силовой трансформатор, низковольтные комплектные устройства (НКУ 0,4 кВ) различного назначения и блоки управления.
Для создания полноценной системы гарантированного электроснабжения мы также комплектуем энергомодуль источниками бесперебойного питания (ИБП), высоковольтными ячейками, системами поддержания микроклимата и охранно-пожарной безопасности.
Расскажите нам о вашей технической задаче — и мы соберём энергоконструктор для максимальной надёжности электроснабжения.
Базовый состав
Опции
По своей сути энергомодуль — это конструктор. Его состав и принципы работы меняются в зависимости от вашего технического задания.
Чтобы переход с основного электропитания на резервную генерацию был максимально эффективным, мы рекомендуем добавить в энергомодуль источник бесперебойного питания с аккумуляторными батареями.
Для создания комплексной системы бесперебойного электроснабжения мы сразу проектируем энергомодули в паре с дизельными электростанциями с единой системой управления.

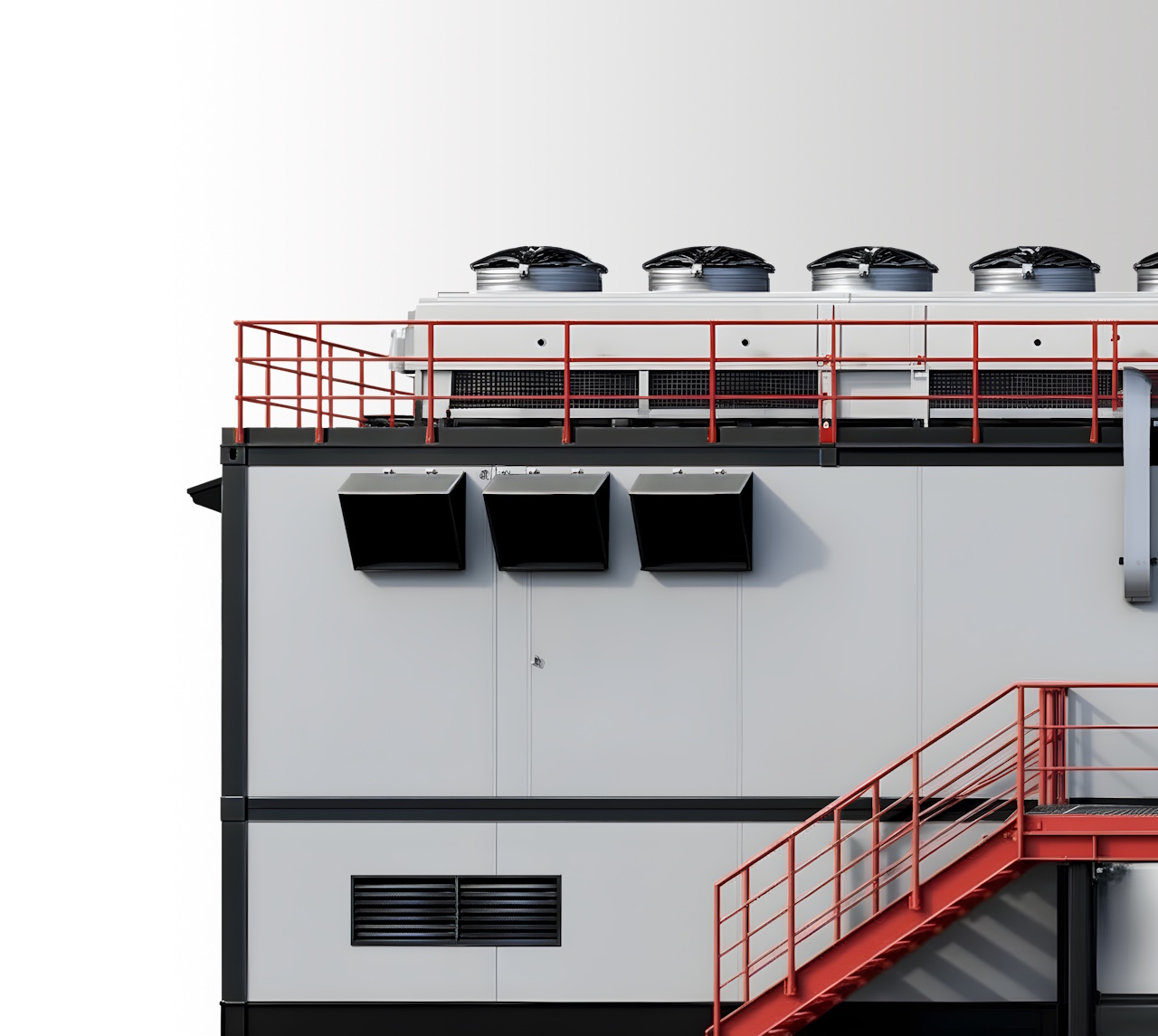

Конструкция
Оборудование энергомодуля монтируется в утеплённый, герметичный контейнер производства завода металлоконструкций ПСМ Мастер. Планировка отсеков контейнера индивидуальна: зависит от технического задания и ограничений площади застройки на объекте.
Основание и каркас изготавливаются из профильного металлопроката, обеспечивающего необходимую жёсткость для транспортировки контейнера с оборудованием внутри.
Каркас обшивается сэндвич-панелями толщиной 50-100 мм. Для категорий климатического исполнения УХЛ и ХЛ предусмотрена увеличенная толщина сэндвич-панелей и комплектация автоматической системой обогрева, поддерживающей заданную температуру внутри отсеков.
Охлаждение
Охлаждение оборудования при эксплуатации обеспечивается вытяжной вентиляцией или системой кондиционирования и поддержания микроклимата. Проектирование системы охлаждения зависит от требований к температурному режиму работы каждого конкретного вида оборудования.
Применение ИБП сопровождается повышенным теплоотделением, поэтому в энергомодулях с ИБП предусматривается разделение помещений на горячий и холодный коридоры для лучшей вентиляции.

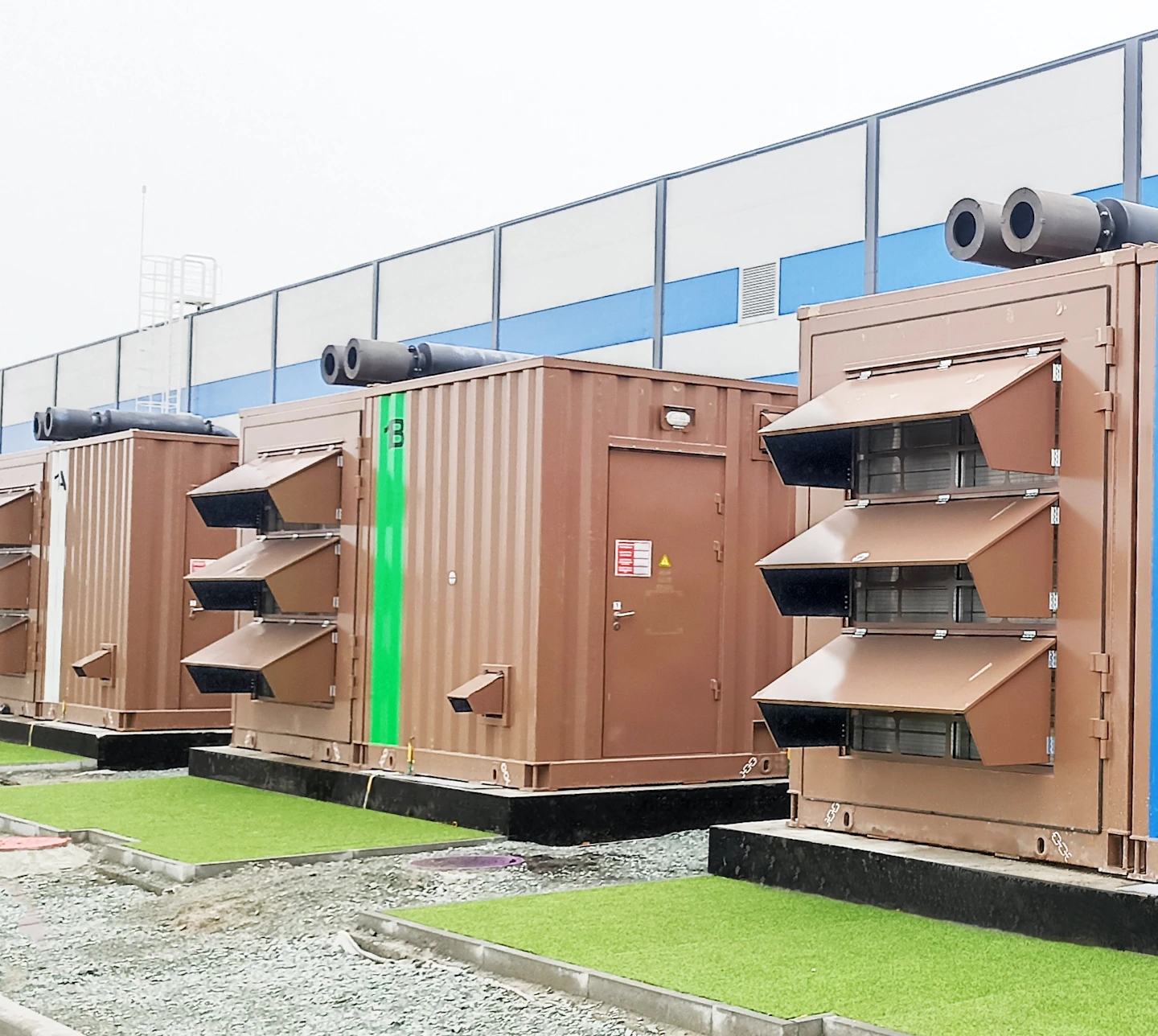

Проект из шести дизель-генераторных станций и шести энергомодулей для центра обработки данных
Энергокомплекс 2 МВт с ИБП для резервирования системы хранения данных НТЦ Новатэк
Комплексная система для аварийного электроснабжения
