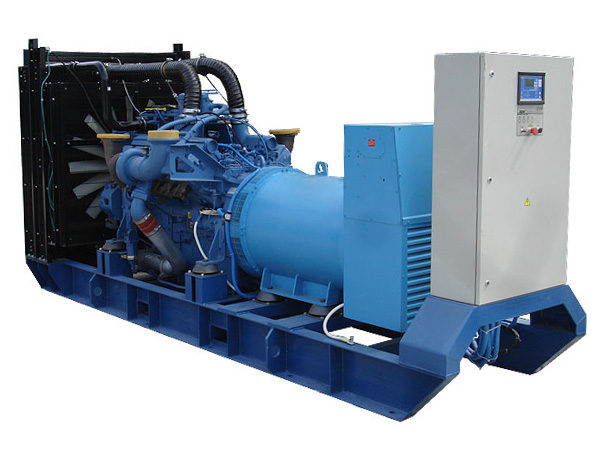

Дизельный генератор ADM-2200 MTU (2200 кВт)

Двигатель
MTU
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
2264 кВт / 2830 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
2490 кВт / 3113 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADM-2200 мощностью 2254 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADM-2200 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADM-2200 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADM «Sturm»
от 640 до 4000 кВт
Выпускаются на базе немецких двигателей MTU
  • Снабжены функцией авто-диагностики двигателя и удаленного контроля
  • Вырабатывают 60 000 моточасов до капитального ремонта
  • Обладают самым низким в классе выбросом вредных веществ (TA-luft)

Все дизельные электростанции MTU

Основные характеристики
Основная мощность 2264 кВт / 2830 кВА
Резервная мощность 2490 кВт / 3113 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 422
Двигатель
Модель двигателя MTU 20V4000G24F
Частота вращения вала двигателя, об/мин 1500
Тип 20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170
Ход поршня, мм 210
Рабочий объем, л 95.4
Степень сжатия 16.4:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 4085
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) D510C
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 422
Время автономной работы при 75% мощности, ч. 2.4
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 390
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

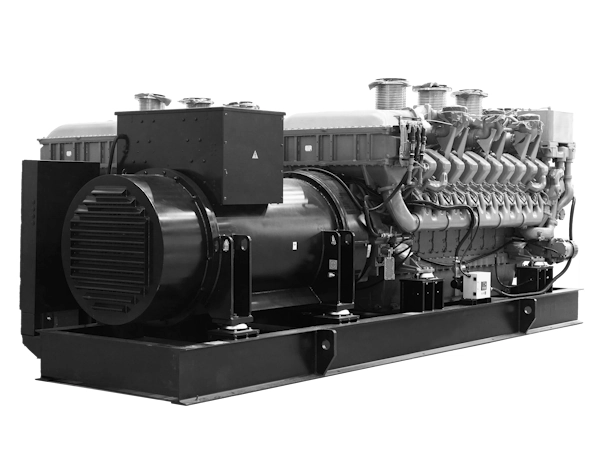

Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
Вес, кг 16000
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Ручной насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 255
без заправочного объёма радиатора
Система электрооборудования
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

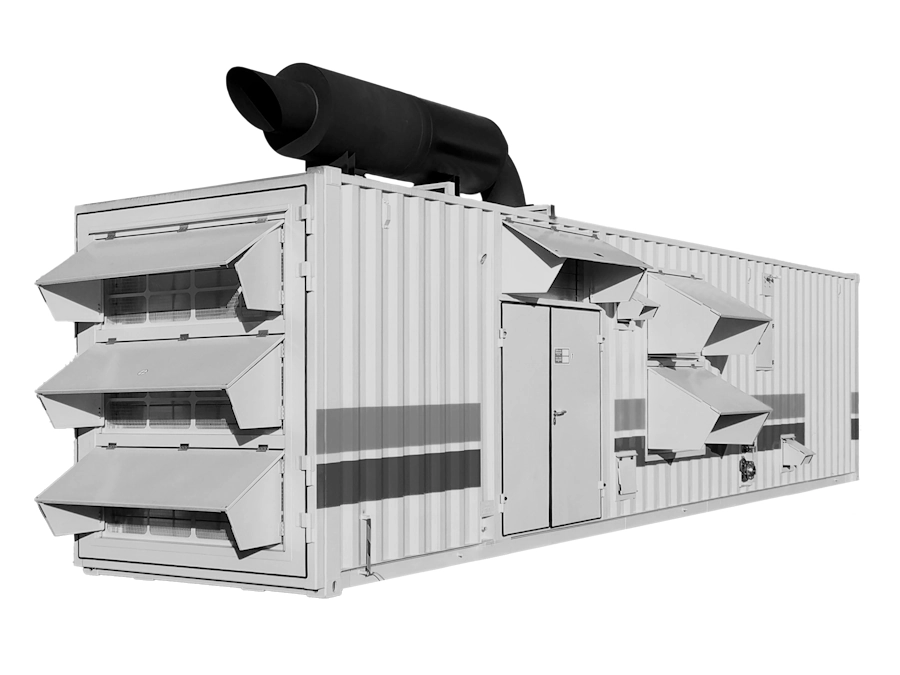

Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ADM-2200
Серия ADM «Sturm»
Энергокомплекс<br/>ADMi-2200
(2 × ADMi-1100)
Серия ADMi «Taifun»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 2264 кВт / 2830 кВА 2240 кВт / 2800 кВА
Резервная мощность 2490 кВт / 3113 кВА 2464 кВт / 3080 кВА
Частота тока, Гц 50 50
Напряжение, В 400 400
Расход топлива, л/ч
- при 75% нагрузки 422 2 × 220
Двигатель
Модель двигателя MTU 20V4000G24F 2 × Mitsubishi S12R-PTA2
Частота вращения вала двигателя, об/мин 1500 1500
Тип 20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170 170
Ход поршня, мм 210 180
Рабочий объем, л 95.4 49.03
Степень сжатия 16.4:1 14:1
Электрический подогреватель охлаждающей жидкости есть есть
Генератор
Базовая модель генератора Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
2 × Mecc Alte ECO43-VL/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Напряжение, В 400 400
Род тока переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8
Номинальный ток ДГУ, А 4085 2 × 2021
Класс изоляции H H
Степень защиты IP23 IP23
Регулятор напряжения (AVR) D510C DER-1/A
Система охлаждения
Объем системы охлаждения, л 255
без заправочного объёма радиатора
2 × 125
без заправочного объёма радиатора
Охладитель наддувочного воздуха да да
Ручной насос закачки охлаждающей жидкости есть есть
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
Система электрооборудования
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В 24 В
Комплект аккумуляторных батарей есть есть
Зарядное устройство АКБ есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
2 × 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 422 2 × 220
Время автономной работы при 75% мощности, ч. 2.4 4.5
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 390 2 × 180
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
2 × 4500×2000×2350
Вес, кг 16000 22000

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
