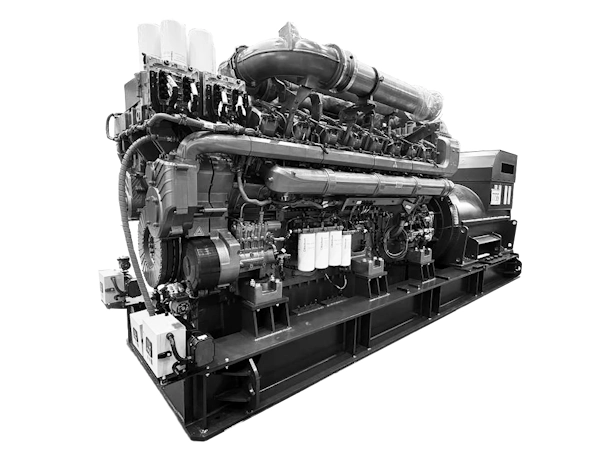

Высоковольтный дизельный генератор ADBa-3000 6.3 kV Baudouin (3000 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa-3000 6.3 kV мощностью 3000 кВт предназначены для получения трехфазного электрического тока частотой 50Гц и напряжением 6300В.
Высоковольтные генераторы ADBa-3000 6.3kV применяются в качестве основных и резервных источников электроснабжения автономных объектов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3кВ или 10.5кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 3000 кВт / 3750 кВА |
Резервная мощность | 3300 кВт / 4125 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 6300 |
Расход топлива, л/ч | |
- при 75% нагрузки | 556.6 |
- при 100% нагрузки | 754.4 |

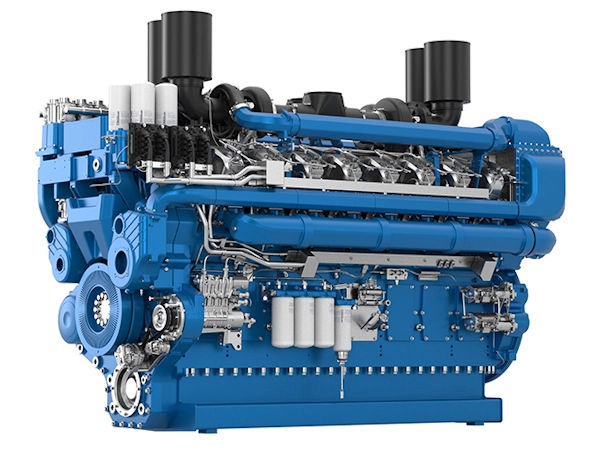

Модель двигателя | Baudouin 16M55G4000/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 |
Ход поршня, мм | 215 |
Рабочий объем, л | 87.5 |
Степень сжатия | 16.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 582 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
350.5
без заправочного объёма радиатора
|
Зарядный генератор | 55 А |
Пусковое устройство | Стартер |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADBa «Baudouin»
|
Серия ADYu «Yuchai»
|
|
Основные характеристики | ||
Основная мощность | 3000 кВт / 3750 кВА | 3000 кВт / 3750 кВА |
Резервная мощность | 3300 кВт / 4125 кВА | 3300 кВт / 4125 кВА |
Частота тока, Гц | 50 | 50 |
Напряжение, В | 6300 | 6300 |
Расход топлива, л/ч | ||
- при 75% нагрузки | 556.6 | 572 |
- при 100% нагрузки | 754.4 | 785 |
Двигатель | ||
Модель двигателя | Baudouin 16M55G4000/5 | Yuchai YC16VC4900-D30 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 | 200 |
Ход поршня, мм | 215 | 210 |
Рабочий объем, л | 87.5 | 105.56 |
Степень сжатия | 16.5:1 | 13.5:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть |
Генератор | ||
Базовая модель генератора |
EvoTec TH568E
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Leroy Somer LSA 54.2 XL13
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Напряжение, В | 6300 | 6300 |
Род тока | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 344 | 344 |
Класс изоляции | H | H |
Степень защиты | IP23 | IP23 |
Регулятор напряжения (AVR) | AVC125-10A1 | D550 |
Система охлаждения | ||
Объем системы охлаждения, л |
350.5
без заправочного объёма радиатора
|
|
Охладитель наддувочного воздуха | да | да |
Радиатор жидкостный (драйкулер) | нет | есть |
Тип охлаждающей жидкости | нет | Антифриз |
Крыльчатка вентилятора толкающего типа | есть | нет |
Радиатор жидкостный | есть | нет |
Система воздухозабора | ||
Воздушный фильтр | фильтроэлемент | |
Система электрооборудования | ||
Зарядный генератор | 55 А | да |
Пусковое устройство | Стартер | электростартер |
Напряжение в системе электрооборудования | 24 В | 24В |
Комплект аккумуляторных батарей | есть | есть |
Зарядное устройство АКБ | есть | есть |
Система газовыхлопа | ||
Тип глушителя | Промышленный | Промышленный |
Топливная система | ||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | ||
- при 75% нагрузки | 556.6 | 572 |
- при 100% нагрузки | 754.4 | 785 |
Время автономной работы при 75% мощности, ч. | 1.8 | 1.7 |
Время автономной работы при 100% мощности, ч. | 1.3 | 1.3 |
Топливные фильтры | ||
- грубой очистки | да | да |
- тонкой очистки | да | да |
Система топливоподачи | Common Rail | Прямой впрыск |
Масляная система | ||
Объем системы смазки, л | 582 | 460 |
Габариты открытого исполнения | ||
Габаритные размеры (Д×Ш×В), мм | 7000×2000×2700 | |
Вес, кг | 23300 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
