Тригенерация. Решение для промышленности

В сфере энергетики происходят серьёзные изменения. Всё больше крупных предприятий и объектов отказываются от подключения к общим электросетям и начинают производить энергию самостоятельно. Особенно эффективным решением становится тригенерация — современная технология, которая позволяет получать сразу три вида энергии из одного источника топлива — природного газа.

Что такое тригенерация

Это процесс одновременной выработки электричества, тепла и холода. В международной практике обозначается CCHP — сокращенно от combined cooling, heat and power.

Когенерация предполагает совместную выработку электричества и тепла. Тригенерация же расширяет этот принцип, добавляя третий продукт — холод.

Как это работает

Шаг 1. Выработка электроэнергии. Природный газ поступает в газопоршневую установку, где в результате сжигания топлива механическая энергия передаётся на генератор.

Шаг 2. Утилизация тепла. Теплообменники и котлы-утилизаторы отводят тепло от нагретых сред и преобразуют его в горячую воду или пар.

Шаг 3. Генерация холода. Утилизированное тепло поступает в абсорбционную холодильную машину, где используется для производства холодной воды (обычно +7...+12°C).

Схема тригенерации: из чего состоит система

Базовая схема включает следующие элементы:

1. Газопоршневая установка (ГПУ) — основной генерирующий агрегат, вырабатывающий электроэнергию и побочное тепло.
2. Система утилизации тепла — теплообменники и котёл-утилизатор, обеспечивающие отбор тепловой энергии от выхлопных газов и контуров охлаждения двигателя.

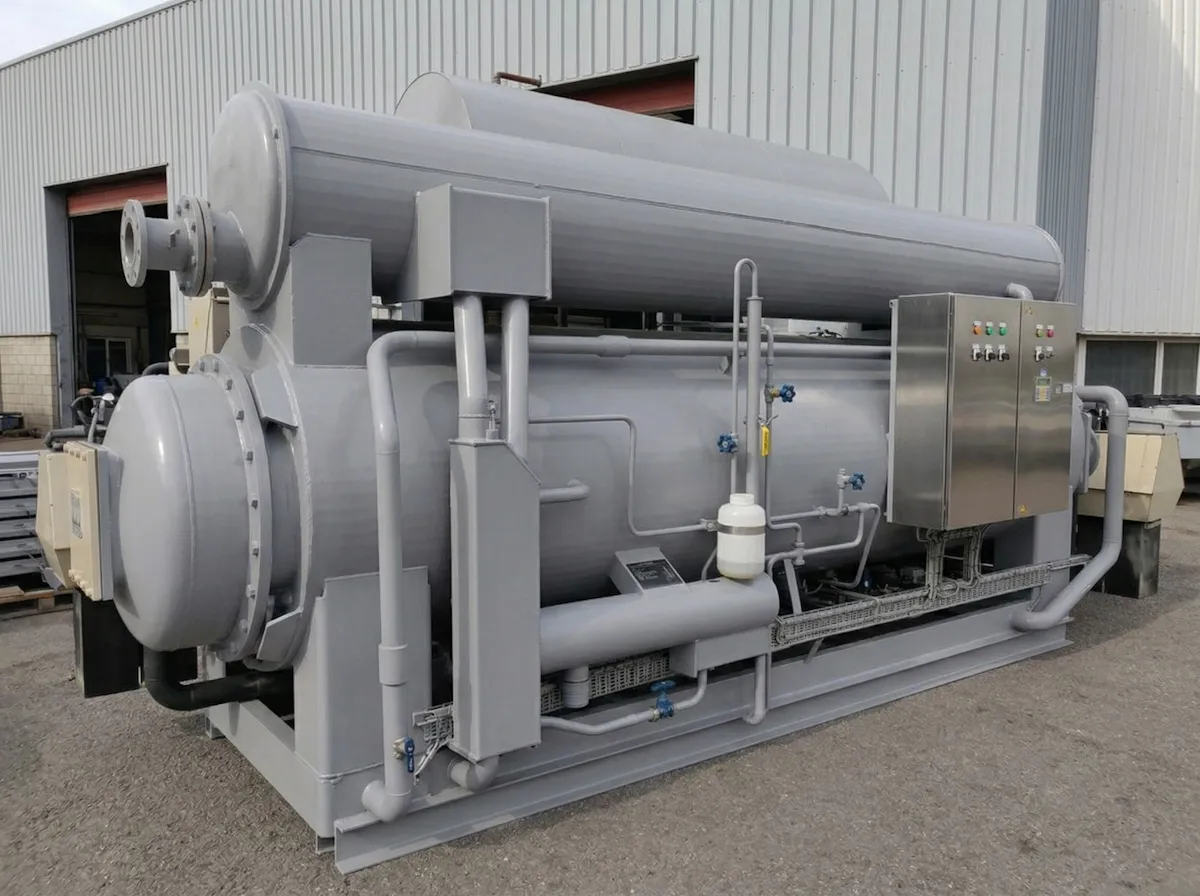

3. Абсорбционная холодильная машина (АБХМ) — агрегат, преобразующий тепло в холод с использованием раствора бромистого лития.
4. Инженерные сети и автоматика — градирня, насосное оборудование, водоподготовка, система управления и электротехника.

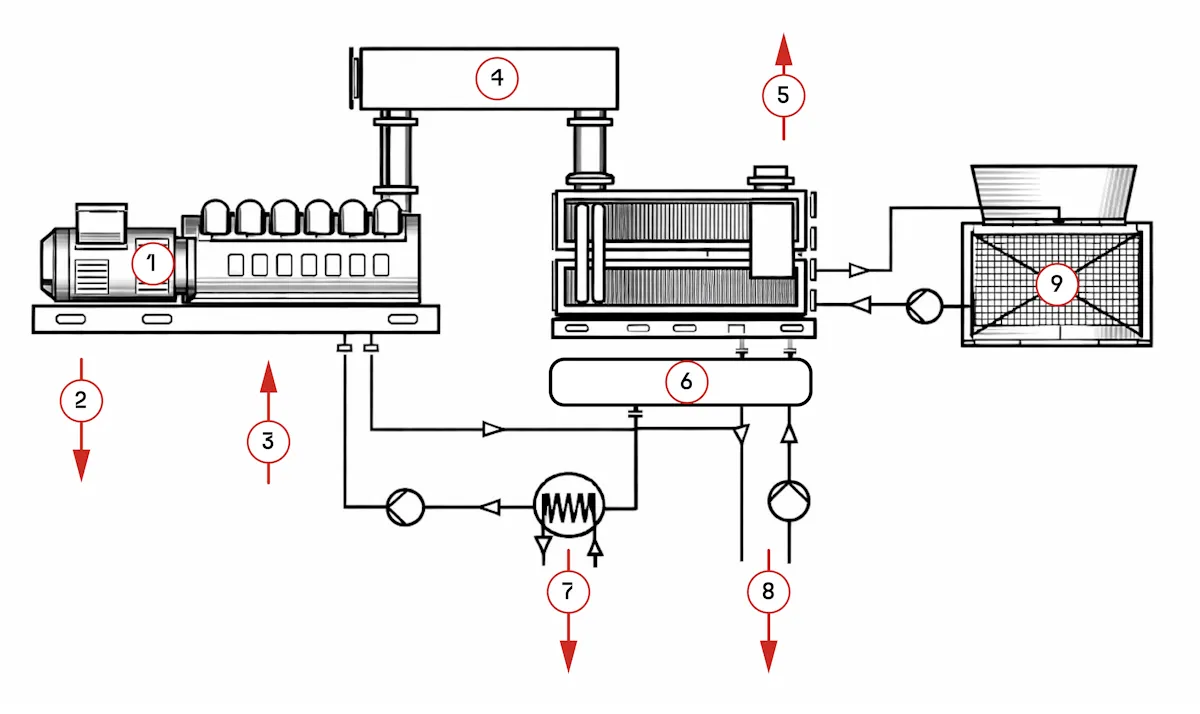

Схема тригенерации. 1 — ГПУ, 2 — электроэнергия, 3 — природный газ, 4 — глушитель выхлопных газов, 5 — выхлопные газы, 6 — АБХМ, 7 — тепловая энергия, 8 — холодная вода, 9 — охлаждающая градирня

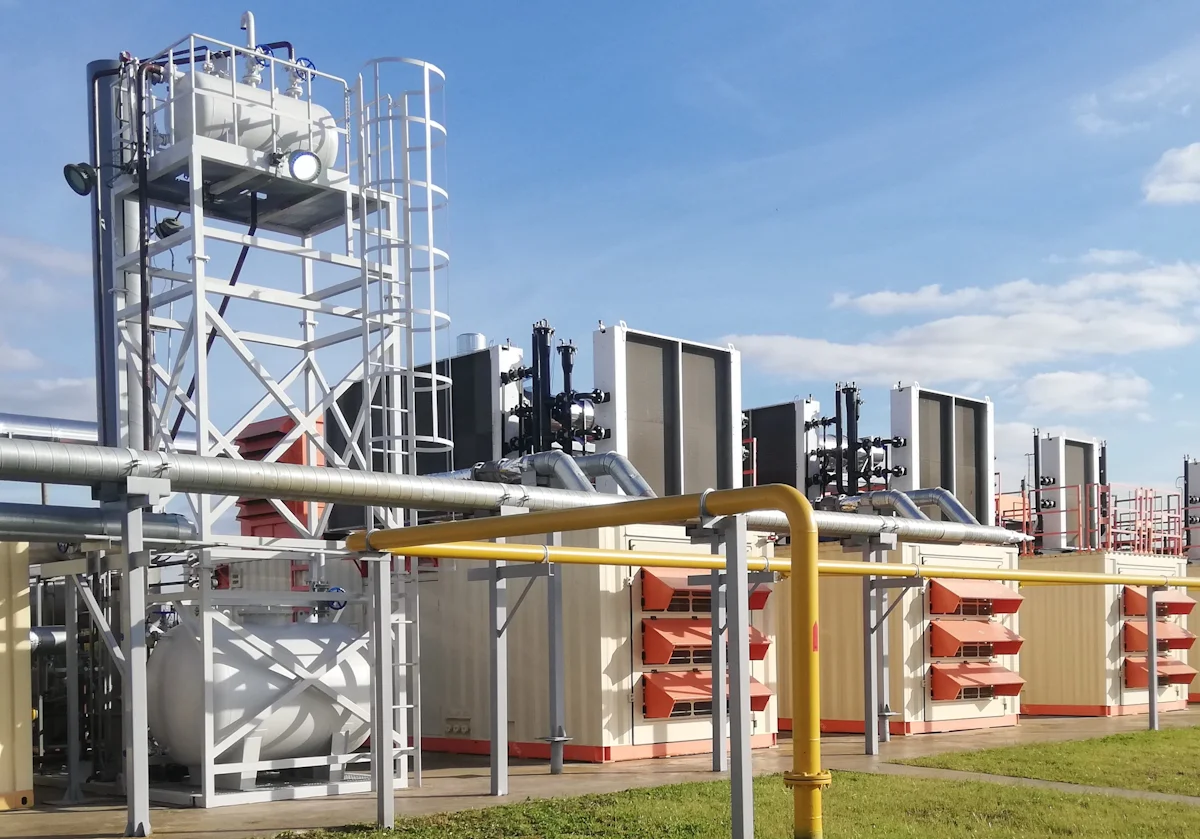

Тригенерационный энергоцентр, как правило, размещается в отдельно стоящем здании или в блочно-контейнерном исполнении в непосредственной близости от потребителя. Так сводятся к минимуму потери при передаче энергии.

КПД тригенерации: за счёт чего достигается 80-90%

Электрический КПД газопоршневой установки составляет 38-40%. Оставшиеся 62-60% энергии топлива при моногенерации уходят в виде тепловых потерь. В тригенерационном цикле значительная часть этого тепла утилизируется: зимой — для отопления и горячего водоснабжения, летом — для выработки холода в АБХМ. Поскольку АБХМ работает на тепле, а не на электричестве, потребление электроэнергии объекта дополнительно снижается по сравнению с использованием парокомпрессионных чиллеров.

Суммарный КПД системы при полной загрузке по теплу и холоду достигает 80–90%. Это подтверждается результатами обзорных исследований (более 170 работ по CCHP).

Тригенерация vs централизованное энергоснабжение

Где применяется тригенерация

• Промышленные предприятия — химическая, пищевая, фармацевтическая, целлюлозно-бумажная отрасли с технологическим потреблением холода
• Центры обработки данных (ЦОД) — объекты с круглогодичной потребностью в охлаждении серверных залов. Подробнее о подходах к энергетике ЦОД читайте в другой нашей статье
• Гостиничные комплексы и торгово-развлекательные центры — крупные объекты площадью от 20-30 тыс. кв. м с системами центрального кондиционирования
• Агропромышленные комплексы и холодильные склады — объекты с непрерывным потреблением холода для хранения продукции
• Медицинские учреждения — больничные комплексы с требованиями к бесперебойному энергоснабжению и климат-контролю

Общий критерий целесообразности — одновременный и устойчивый спрос объекта на электроэнергию, тепло и холод. Оставьте заявку на сайте: наши специалисты оценят экономическую эффективность использования ГПУ с тригенерацией на вашем предприятии и проконсультируют вас.

Экономика тригенерации: за счёт чего возникает эффект

Капитальные затраты (CAPEX) на строительство тригенерационного энергоцентра выше, чем на когенерационный проект: по усреднённым оценкам, удельная стоимость составляет 750-800 евро за 1 кВт установленной электрической мощности (против 650 евро для когенерации, на март 2026-го).

Однако эксплуатационные расходы (OPEX) существенно ниже за счёт нескольких факторов: себестоимость собственной электроэнергии значительно ниже сетевого тарифа; тепло и холод являются побочными продуктами, не требующими дополнительного топлива; эксплуатация АБХМ обходится почти вдвое дешевле, чем обслуживание компрессионных чиллеров.

Типовой срок окупаемости тригенерационных проектов составляет 3-5 лет для промышленных объектов с высокой загрузкой и 5-7 лет для коммерческих и общественных зданий.

Когда тригенерация выгодна, а когда нет

Эффективность тригенерации зависит от загрузки оборудования, структуры потребления и тарифов. Оправдана, если:

• есть круглогодичный спрос на холод
• загрузка — от 6000 часов в год
• мощность — от 1 МВт
• высокие тарифы на электроэнергию и тепло

Нецелесообразна, если:

• нет потребления холода
• низкая или сезонная загрузка
• мощность менее 0,5 МВт
• доступна дешёвая централизованная энергия

Часто задаваемые вопросы

Чем тригенерация отличается от когенерации?

Когенерация обеспечивает совместную выработку электричества и тепла. Тригенерация дополняет эту схему производством холода.

Можно ли реализовать тригенерацию без ГПУ?

Да. АБХМ способна работать на горячей воде, паре, уходящих газах от котлов и печей, а также непосредственно на топливе. Однако наиболее распространённым и эффективным решением остаётся связка ГПУ + АБХМ.

Какова минимальная мощность для рентабельной тригенерации?

Как правило, экономически обоснованные проекты начинаются от электрической мощности 1 МВт.

Как работает АБХМ?

Установка использует тепловую энергию для испарения хладагента (воды) в условиях глубокого вакуума, а раствор бромистого лития выступает абсорбентом. В отличие от компрессионных чиллеров, АБХМ практически не потребляет электроэнергию, работает бесшумно и не использует фреоны.

При каком суммарном КПД тригенерация окупается быстрее централизованного снабжения?

При суммарном КПД 80% и выше. Главное — полноценная круглогодичная загрузка энергоцентра по всем трём видам ресурсов.
