Принцип работы ГПУ: как работает газопоршневая электростанция?

дата 29 апреля 2025

теги

Статьи

Если промышленный объект сильно зависит от централизованной электросети и не имеет собственных источников электропитания, повышается риск сбоев и замедления его работы. Качество, стоимость и бесперебойная подача электроэнергии определяют эффективность производства. Поэтому многие предприятия используют автономные электростанции. В частности, широкое применение в России нашли газопоршневые установки (ГПУ). Их также называют газопоршневыми электростанциями (ГПЭС) или агрегатами (ГПЭА).

Что такое газопоршневая электростанция

Газовая электростанция — это вид энергетического оборудования, позволяющего вырабатывать электроэнергию из газа. В основе электростанции — агрегат, состоящий из газопоршневого двигателя и синхронного генератора. ГПЭС может использоваться как основной источник электропитания или как вспомогательный (в режиме резервирования и параллельной работы с основной электросетью).

Газопоршневые электростанции — высокоэффективное решение для промышленных предприятий различного масштаба, объектов нефтегазовой и горнодобывающей отраслей. Такие установки считаются оптимальным вариантом для регионов с высокой стоимостью киловатт-часа, частыми перебоями или отсутствием возможности подключения к центральным электросетям.

Устройство газопоршневой электростанции

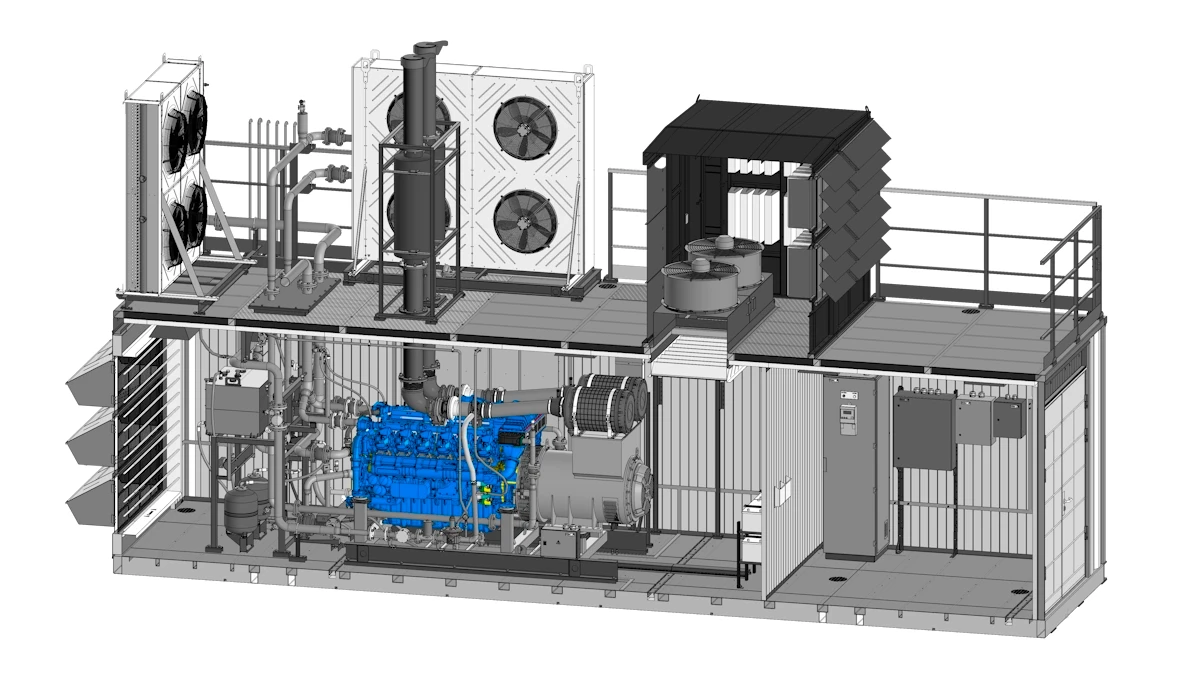

Основные составляющие части конструкции ГПУ:

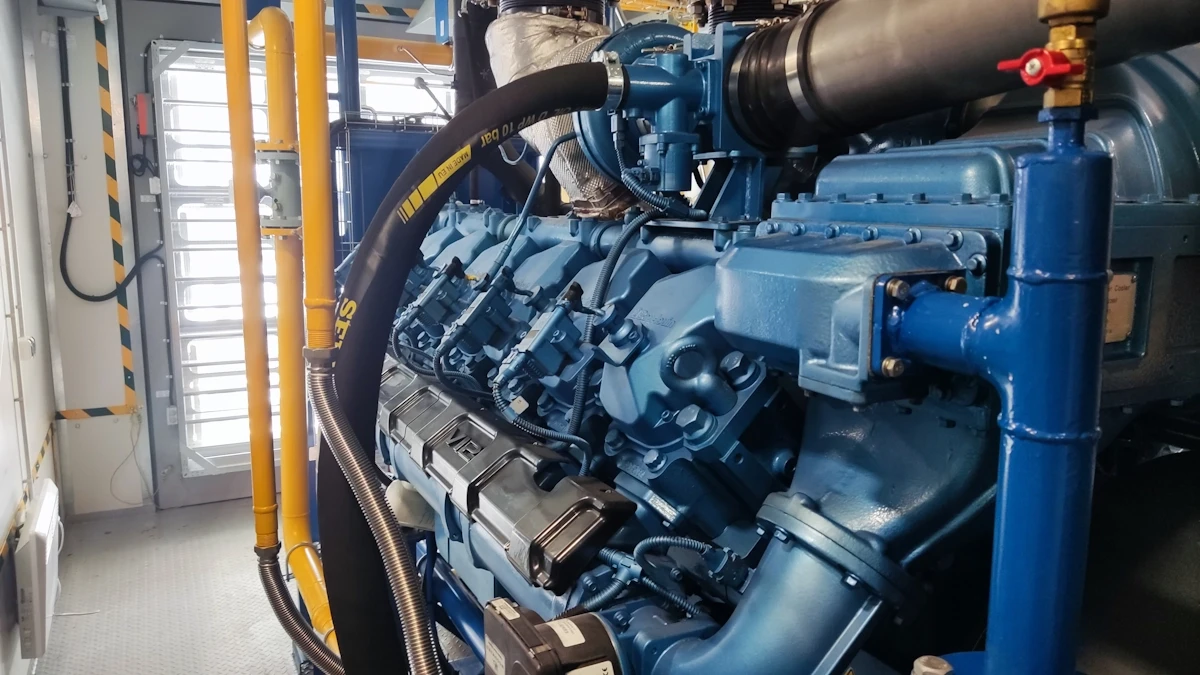

Газопоршневый двигатель. Двигатель внутреннего сгорания (ДВС) — это «сердце» электростанции. Здесь осуществляется ключевой процесс, посредством которого химическая энергия топлива, высвобождаемая при сгорании газа, трансформируется в механическую.
Генератор переменного тока. Его задача – преобразование механической энергии, получаемой от газового двигателя, в электрическую. Этот компонент обеспечивает непосредственно выработку электроэнергии.
Система охлаждения. Предназначена для поддержания оптимальной температуры функционирования оборудования. Охлаждение предотвращает перегрев двигателя и обеспечивает непрерывность его работы.
Масляная система. Состоит из масляного бака, трубной обвязки, оборудования для подачи и контроля расхода масла. Масло необходимо для поддержания работы двигателя и обеспечивает его смазку, очистку, охлаждение и коррозийную защиту.
Блок управления. Этот элемент служит «мозгом» электростанции. Он обеспечивает контроль и регулировку всех параметров работы, а также мониторинг общего состояния оборудования.

Для обеспечения эффективной работы и безопасности функционирования ГПЭС оборудуют вспомогательными системами: подготовки газа, утилизации тепла, газовыхлопа, шумоподавления, вентиляции, пожаротушения, освещения, охранной сигнализации.

Принцип работы газопоршневой электростанции

Процесс генерации электрической энергии происходит следующим образом:

Подготовка топлива. Перед поступлением в камеру сгорания газ проходит через узел редуцирования для понижения давления и поддержания его в необходимом значении. После этого происходит смешивание газа с воздухом в заданной пропорции, и уже газовоздушная топливная смесь сжигается для выработки электричества.
Сгорание газового топлива. Топливная смесь подается в камеру сгорания двигателя, где происходит её воспламенение от искры свечи зажигания. Это приводит к резкому увеличению объема продуктов сгорания.
Механическое движение поршней. Расширение газов при сгорании создает высокое давление внутри цилиндров, которое приводит в движение поршни двигателя. Далее это движение преобразуется во вращение коленчатого вала генератора.
Отвод отработавших газов и охлаждение. Завершив работу в цилиндрах, горячие газы выводятся при помощи выхлопной системы. При наличии системы утилизации тепла отработавшие газы используются для нагрева воды, с помощью которой ГПЭС становится источником не только электричества, но и отопления.
Генерация и распределение электричества. Коленвал генератора преобразует возвратно-поступательное движение во вращательное, при этом происходит выработка электрического тока. Далее электричество, вырабатываемое ГПУ, поступает к потребителям через кабели и распределительное устройство.
Стабилизация и контроль. Современные ГПЭС оснащены автоматизированными средствами контроля. Системы управления и мониторинга контролируют все параметры работы установки: подачу топлива, процесс сгорания, температуру и пр.

Газопоршневой двигатель работает по четырехтактному циклу:

Впуск – подача газовоздушной смеси в цилиндр.
Сжатие – компрессия смеси поршнем.
Рабочий ход – воспламенение смеси и расширение газов.
Выпуск – удаление отработавших газов.

Преимущества и недостатки газовых электростанций

Основные преимущества использования ГПУ:

Экономичность и быстрая окупаемость. Природный газ — самое недорогое топливо в России. Стоимость 1 кВт∙ч на газе начинается от 2,5 рублей. Это в 2-3 раза ниже, чем стоимость электропитания от центральной электросети. Затраты на приобретение и установку ГПЭС окупаются в среднем за 4-6 лет.
Универсальность. ГПЭС может вырабатывать не только недорогое электричество, но ещё и тепло. При так называемой когенерации станция оборудуется системой утилизации тепла (СУТ), которая нагревает воду для отопления помещений на объекте эксплуатации. В сельском хозяйстве отработавшие газы ГПУ также используются для подачи углекислого газа в теплицы. В режиме тригенерации ГПЭС может дополнительно вырабатывать холод (при макcимальном расходе топлива).
Автономность и масштабируемость. Газовую электростанцию можно применять как основной, единственный источник электроэнергии (островной режим). При увеличении мощности потребителей можно оперативно добавить дополнительные ГПУ, объединив их с существующей в энергокомплекс, работающий в параллельном режиме на общую нагрузку.
Адаптивность. Газопоршневые установки характеризуются высокой скоростью запуска, поэтому отлично подходят и для резервирования. ГПЭС можно установить, как дополнительный источник питания и запускать в работу параллельно с основной сетью.
Экологичность. Функционирование ГПУ сопровождается минимальными выбросами вредных веществ в атмосферу, что делает этот вид энергетического оборудования более экологичным по сравнению, например, с дизельными электростанциями.

К сожалению, в России остаются территории, где подвод газа по различным причинам невозможен. Это основное препятствие, с которым можно столкнуться при инициации перехода на газовую генерацию. Помимо этого, приобретение и монтаж ГПЭС требуют значимых единовременных инвестиций на старте, что доступно не для всех предприятий. Ещё одна сложность — необходимость регулярного и своевременного технического обслуживания и высокая степень зависимости от качества используемого газа.

Режимы работы газовых электростанций

По отношению ко внешней электросети ГПУ может функционировать в двух режимах

Автономный (островной). Предполагает полную независимость от централизованной энергосистемы.
Параллельный. Газопоршневая установка работает совместно с основной электросетью и аналогичными установками.

Параллельный режим работы не предполагает отключение от внешней сети и считается более надежным по сравнению с автономным. Однако в этом случае нужно следить за синхронизацией электростанции с показателями внешней сети для эффективного распределения нагрузки.

Также выделяют четыре режима работы в зависимости от потребности и прогнозируемой нагрузки:

Постоянный режим. Предполагает беспрерывную генерацию со стабильной выдачей определённой мощности.
Пиковый режим. Запуск ГПЭС или увеличение выдаваемой мощности в случае временного увеличения потребности в электричестве.
Режим резервирования. Подключение ГПУ только в случаях пропажи напряжения на основной сети.
Энергокомплексы. Объединение множества станций, работающих параллельно на общую нагрузку, для достижения необходимой потребителям мощности.

ГПЭС характеризует стабильность работы при различных нагрузках. Но для обеспечения длительной и безотказной работы оборудования важен правильный подбор мощности и модели двигателя, а также соблюдение правил эксплуатации и техники безопасности.

На каком топливе работает ГПУ

В качестве топлива в ГПЭС можно использовать:

Природный газ
Природный газ с повышенным содержанием азота
Попутный нефтяной газ
Биогаз (получаемый из органических отходов)

Последние два пункта подчёркивают актуальность применения газопоршневых электростанций на нефтегазовых месторождениях, заводах по производству сжиженного природного газа (СПГ), а также в сельском хозяйстве и горнодобывающей промышленности.

Варианты исполнения

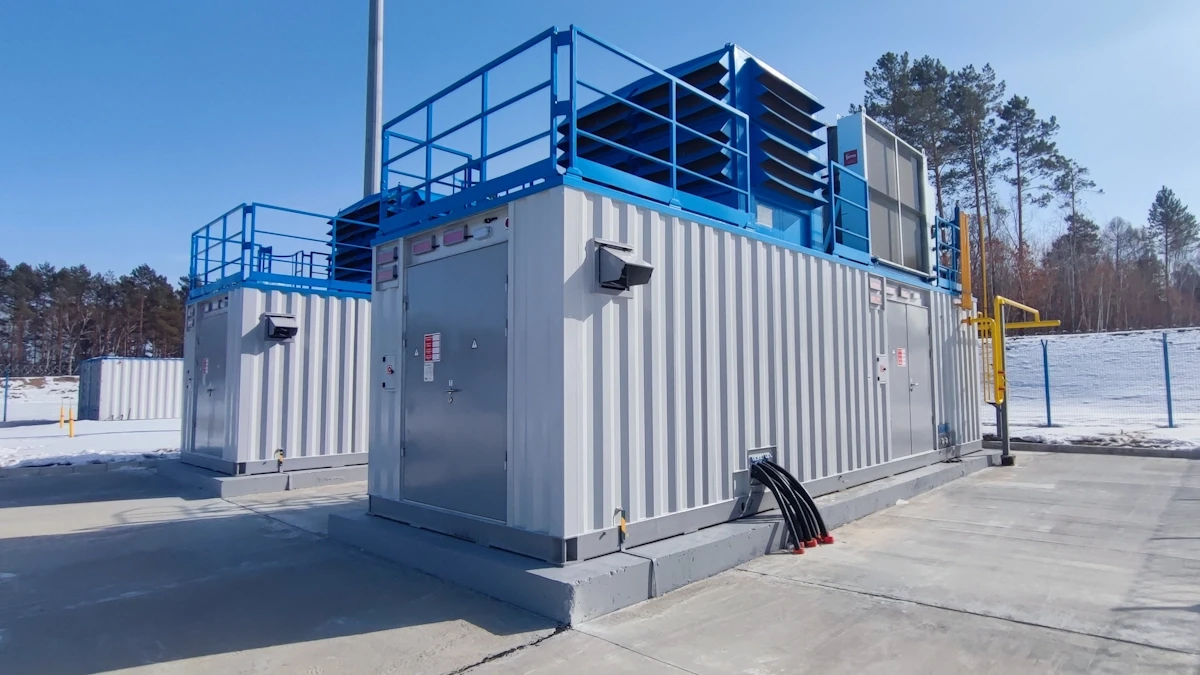

Конструкция ГПЭС не предполагает установку и эксплуатацию на открытом воздухе. Наиболее часто встречаются станции в блочно-модульном (контейнерном) исполнении.

Газопоршневая установка (двигатель и генератор) на общей раме, а также все внутренние системы станции монтируются в утеплённый металлический блок-контейнер. В контейнере может быть предусмотрено несколько отсеков: агрегатный (где установлена ГПУ) и электротехнический (или операторский), где расположены шкафы управления. На крыше контейнера располагаются глушители шума, камера подготовки газа и драйкулеры системы охлаждения. Сам блок-модуль устанавливается на фундамент.

Это компактный и оперативный способ монтажа оборудования на объекте. Блок-модули легко транспортировать. Их можно спроектировать и изготовить, исходя из индивидуальных технических задач заказчика. И главное — контейнер будет надёжно и долго защищать оборудование от дождя, ветра, снега и солнца, а окружающих — от чрезмерного шума работающей ГПУ.

При обустройстве газового энергокомплекса высокой мощности (десятки мегаватт) встречаются случаи, когда газопоршневые установки размещают в специально спроектированном капитальном здании.

Как работает система утилизации тепла в ГПУ

Применение системы утилизации тепла (СУТ) позволяет максимально эффективно использовать ресурс ГПУ и снизить потери. В базовом режиме тепло отработавших газов, образующихся при работе газопоршневого двигателя, отводится через системы газовыхлопа и охлаждения. Система утилизации собирает тепло отработавших газов и направляет его для подогрева воды или воздуха, которые в дальнейшем используются для отопления зданий или горячего технического водоснабжения.

Когенерация повышает коэффициент полезного действия газопоршневой установки в два раза, а также делает работу станции максимально экологичной за счет уменьшения выбросов в окружающую среду.

Производство ГПУ от ПСМ

Компания ПСМ занимается производством газопоршневых электростанций и мини-ТЭЦ, создаваемых на базе ГПУ. С 2005 года мы разрабатываем энергоэффективные решения и на сегодняшний день являемся лидером этой отрасли в РФ. Среди реализованных нами проектов представлено множество энергокомплексов для генерации электрической и тепловой энергии.

У нас вы можете заказать реализацию проекта под ключ, включающую предпроектное обследование, расчет окупаемости, проектирование и производство ГПЭС, строительные работы, шефмонтаж и ввод в эксплуатацию на объекте. Мы также готовы настроить систему удаленного мониторинга и диспетчеризации ГПЭС и обеспечить постоянное сервисное облуживание.
