Промышленный двигатель C18 ACERT производства Caterpillar (США) - 6-цилиндровый, рядный, 4-тактный, с непосредственным впрыском топлива, турбонаддувом, промежуточным охладителем наддувочного воздуха, электронным блоком управления (ADEM™ A4), топливной системой MEUI.

Наша компания применяет двигатель C18 ACERT для комплектации дизельных приводов ПСМ серии PDCat

Мощность двигателя 429-470 кВт при частоте вращения коленчатого вала 1800-2100 об/мин., используется в промышленности в качестве приводного. Двигатель отвечает нормам Tier 3 (установлены Управлением охраны окружающей среды США) и Stage IIIA (требования Европейского Союза) по токсичности отработавших газов благодаря использованию технологии ACERT (Advanced Combustion Emissions Reduction Technology). Она охватывает четыре системы для снижения токсичности выхлопных газов и затрагивает топливную систему, процесс сгорания топлива, систему поступления в двигатель чистого воздуха и внедрение системы электронного контроля и управления.

Достоинства дизельного двигателя Caterpillar C18 ACERT:

- Узкие кольца, установленные на поршень Monotherm, а также более жесткие допуски при изготовлении обеспечивают превосходное качество работы узла.

- Меньший расход топлива обеспечивает снижение эксплуатационных затрат и токсичности выхлопных газов.

- Топливная система MEUI обладает высокой надежностью благодаря особой конструкции.

- Шатуны новой конструкции прочнее и закрепляются более надежно.


Вы можете заказать в компании ПСМ запасные части к двигателю Caterpillar:

  • Расходные материалы и комплекты ЗИП
  • Основные узлы
  • Масляная система
  • Воздушная и выхлопная системы
  • Корпусные элементы
  • Крепеж
  • Система охлаждения
  • Уплотнения и патрубки
  • Фильтры
  • Электрика
  • Комплекты для диагностики

Смотри также

Сертификат партнера Caterpillar

Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Число цилиндров 6
Расположение цилиндров рядное
Порядок работы цилиндров 1-5-3-6-2-4
Диаметр цилиндра, мм 145
Ход поршня, мм 183
Рабочий объем, л 18,1
Степень сжатия 16,3:1
Режим работы двигателя
A B C
Основная мощность, кВт (л.с.) 522 (700) х 2
Мощность двигателя, кВт (л.с.)
429 (583) 448 (609) 470 (639)
Частота вращения коленчатого вала, об/мин
1800-2100 1800-2100 1800-2100
Частота вращения холостого хода, об/мин
   - максимальная, не более 2300
   - минимальная, не более 600
Удельный расход топлива при 1800 об/мин, г/(кВт ч):
при 1800 об/мин
   - при 100% мощности:
210,6 214,7 н.д.
Удельный расход масла на угар, не более г/(кВт ч) 0,487
Содержание вредных веществ в выхлопных газах: в соответствии со стандартом токсичности отработавших газов EPA T3 - EU STAGEIIIA
   - NOx 1577,9 мг/нм3 (3,54 г/л. с.-час)
   - СО 324 мг/нм3 (0,73 г/л. с.-час)
   - CH 9,1 мг/нм3 (0,02 г/л. с.-час)
Твердые частицы 29 мг/нм3 (0,077 г/л. с.-час)
Масляные фильтры Полнопоточный, со сменным фильтрующим элементом
Топливный насос низкого давления
Топливные фильтры
   - грубой очистки сепаратор
   - тонкой очистки высшего качества, 2 мкм
Наддув Турбонаддув с системой охлаждения наддувочного воздуха атмосферным воздухом
Система охлаждения 2-х контурная система, с дополнительным контуром охлаждения наддувочного воздуха
Объем системы охлаждения, л 21.9
Водяной насос центробежный водяной насос, впускной канал водяного насоса
Зарядный генератор 24 В, 95 А
Пусковое устройство электростартер, 24 В
Габаритные размеры (ДхШхВ), мм 1388,2х920,7х1242,8
Масса двигателя, кг 1565
масса сухого двигателя

Режим IND — A (непрерывная работа) - режим непрерывной работы двигателя в тяжелых условиях, когда двигатель эксплуатируется при максимальной мощности и максимальной частоте вращения до 100% рабочего времени, без перерыва или периодического снижения нагрузки.

Режим IND — B - режим работы двигателя, при котором мощность и (или) частота вращения периодически уменьшаются по сравнению с максимальным значением (продолжительность работы при полной нагрузке не превышает 80% от общего времени работы)

Режим IND — С (прерывистый режим) - работа двигателя с периодическим увеличением мощности и (или) частоты вращения до максимальных значений (продолжительность работы при полной нагрузке не превышает 50% от общего времени работы)

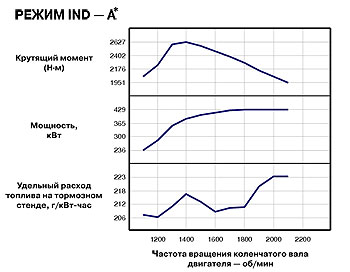

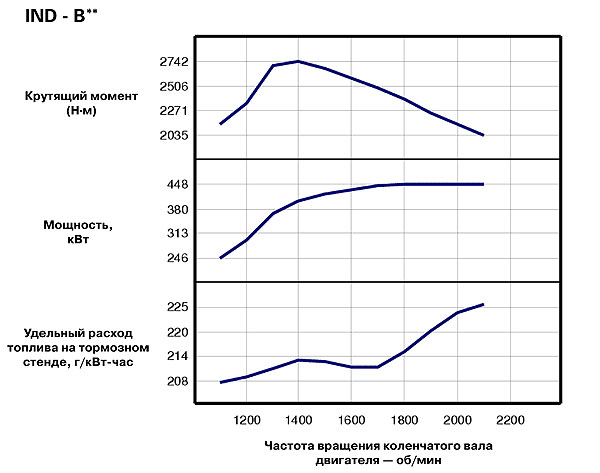

Рабочие характеристики дизельного двигателя
Caterpillar C18 ACERT


Рабочая характеристика Caterpillar C18 ACERT


Рабочая характеристика Caterpillar C18 ACERT

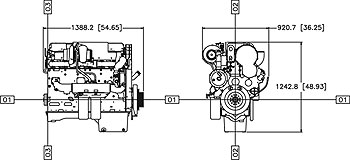

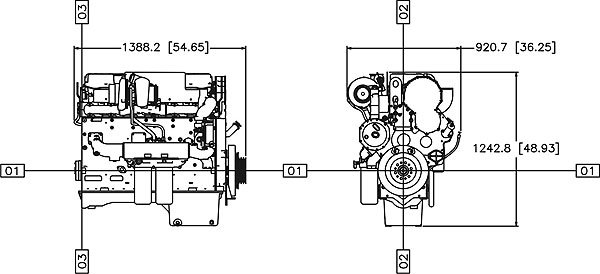

Габаритный чертеж дизельного двигателя
Caterpillar C18 ACERT


Габаритный чертеж Caterpillar C18 ACERT



































Система смазки:
-
Сапун картера
- Маслоохладитель
- Маслоналивная горловина
- Масляный фильтр
- Маслосборник переднего маслоотстойника
- Маслоизмерителный щуп
- Масляный насос шестеренного типа

Устройства общего назначения:
- Краска Caterpillar yellow, желтая
- Гаситель крутильных колебаний
- Подъемные проушины


Технические характеристики двигателя приведены при стандартных условиях на впуске двигателя:

- атмосферное давление: 99 кПа (29,31 дюйма рт. ст.) сухого барометра

- температура воздуха: 25°C (77°F).

Эксплуатационные характеристики измеряются при использовании стандартного топлива плотностью 35° по шкале АНИ, с низшей теплотой сгорания 42,780 кДж/кг (18,390 БТЕ/фунт), при температуре 29°C (84,2°F) и плотности 838,9 г/л.

Стандартная комплектация двигателя


Система впуска:
- Двигатель с турбонаддувом и промежуточным охладителем
- Система охлаждения наддувочного воздуха атмосферным воздухом

Система управления:
- Электронное регулирование
- Электронный блок управления (ЭБУ) двигателя Caterpillar ADEM™ A4
- Электронная система впрыска топлива
- Программа холодного запуска
- Автоматическая компенсация высоты над уровнем моря
- Компенсация мощности в зависимости от температуры топлива
- Программируемые высокая и низкая частота холостого хода
- Система мониторинга и защиты (частота вращения, температура, давление)

Система охлаждения двигателя:
- Центробежный водяной насос рубашки охлаждения с шестеренчатым приводом
- Термостат и термостатная коробка
- Охладитель моторного масла

Система выпуска:
-
Выпускной коллектор сухого типа
- Гибкий компенсатор
- Дополнительный выпускной канал

Маховики и их картеры:
- Картер маховика №1 по SAE

Топливная система:
- Топливная система MEUI
- Насос-форсунки с электронным управлением
- Фильтр тонкой очистки топлива (высшего качества, 2 мкм)
- Топливный фильтр грубой очистки/сепаратор
- Топливный насос низкого давления
- Топливоподкачивающий насос
- Технология ACERT™
